带圆弧端异形凸台结构CAD练习构件

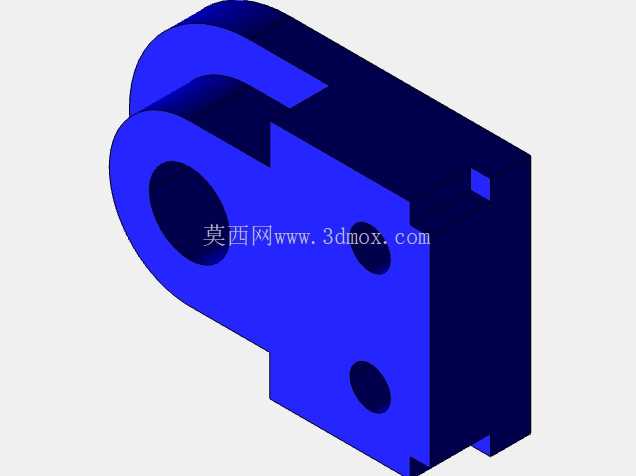

在日常机械结构设计的建模练习环节中，这类带圆弧过渡端的异形凸台构件，是新手熟悉草图约束、特征拉伸、尺寸链校核的典型练习载体，同时这类结构也常出现在小型工装定位块、设备接驳台挡边、非标设备的限位支撑座等实际工业场景中。从实际应用角度看，这类一端带整圆与相切圆弧过渡、另一端带阶梯切边的凸台结构，多作为小型自动化生产线的物料导向挡块、工装夹具的定位支撑凸台使用，圆弧端可以避免物料输送过程中出现卡滞、刮蹭的问题，切边端则可以和相邻的安装基座形成贴合定位，减少装配时的调整工作量。

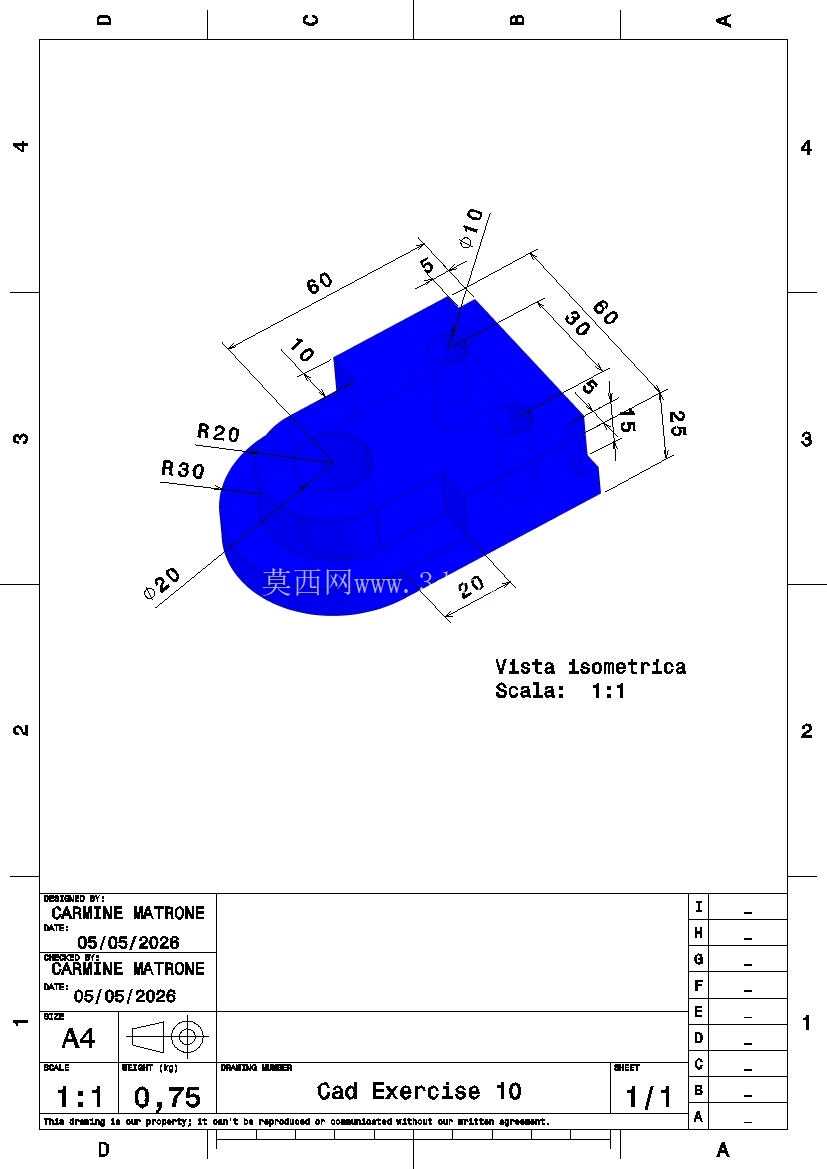

设计这类构件时，首先要梳理清楚平面草图的尺寸约束逻辑：整圆端的R30圆弧需要和两侧的R20过渡圆弧保持相切约束，避免出现草图过定义或者轮廓断裂的问题，直边段的60mm长度尺寸需要和圆弧端的圆心形成明确的位置关联，保证拉伸后实体的轮廓精度。构件上的斜向凸台特征，需要先确定其10mm的宽度尺寸、与主平面的倾斜角度，再通过凸台拉伸命令生成，斜凸台侧面的5mm、30mm尺寸是定位该特征的核心边界，建模时需要先锁定斜凸台的基准点位置，再完成特征生成，避免后续修改尺寸时出现特征漂移的问题。

从安装边界来看，该构件的总长度方向由圆弧端最外侧到切边端最外侧的尺寸共同决定，宽度方向两侧直边的间距为60mm，整体厚度方向的25mm尺寸是拉伸特征的核心参数，所有标注尺寸均以毫米为单位，完全符合机械设计的通用单位规范。实际加工这类构件时，多采用铝型材或者45号钢作为毛坯，通过铣床完成外形铣削，圆弧段可以通过数控铣床走圆弧插补完成加工，斜凸台部分则需要先找正倾斜角度再完成铣削，加工完成后需要对棱边做0.5mm的倒角处理，避免安装时划伤操作人员或者相邻零部件。

建模过程中需要注意，草图绘制时要先绘制对称中心线，将两侧的R20圆弧、直边段做对称约束，减少后续尺寸标注的数量，同时避免出现左右尺寸不对称的问题。斜凸台的定位尺寸需要从主轮廓的基准边开始标注，保证特征位置的唯一性，拉伸特征生成后要检查实体的所有棱边是否存在多余的碎面、破面，确保模型可以直接导入到工程图模块生成加工图纸，也可以导出为通用格式用于CAM加工编程。这类练习构件虽然结构不复杂，但是涵盖了草图相切约束、对称约束、凸台拉伸、特征定位等三维建模的核心基础操作，熟练掌握这类构件的建模逻辑，可以为后续复杂工装、非标零部件的设计打下扎实的基础，在实际的非标设备设计工作中，很多定位块、挡边、支撑凸台的结构都是从这类基础结构演变而来，只是根据实际的安装空间、受力需求调整了尺寸参数、增加了安装孔或者避让槽等特征。
