工业厂房屋顶集成式风力涡轮通风管道系统

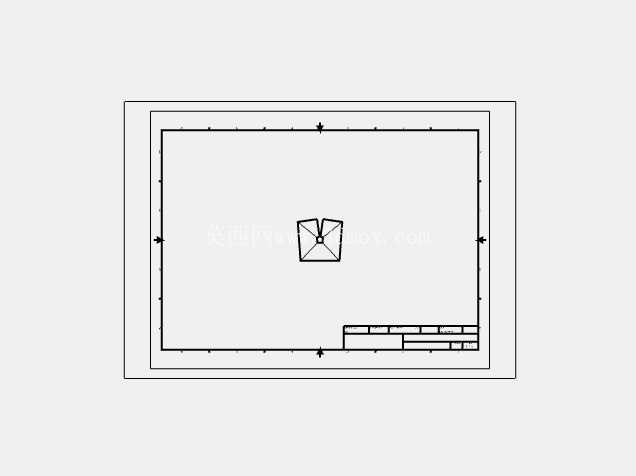

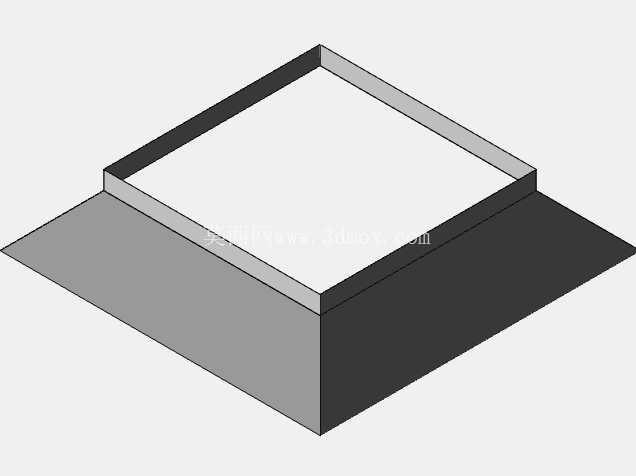

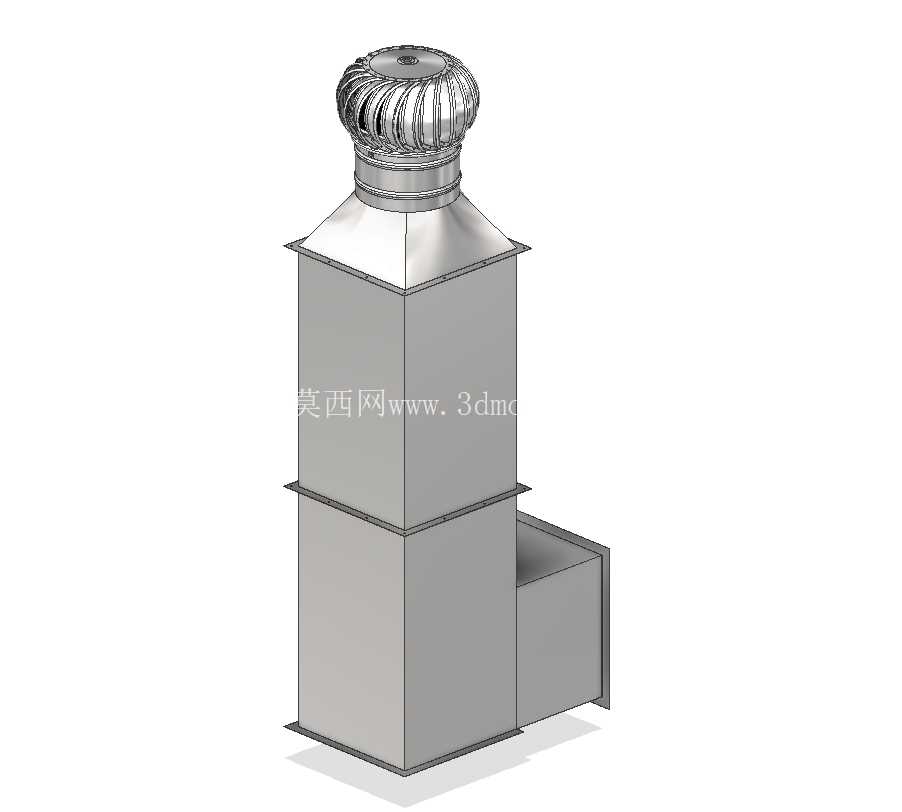

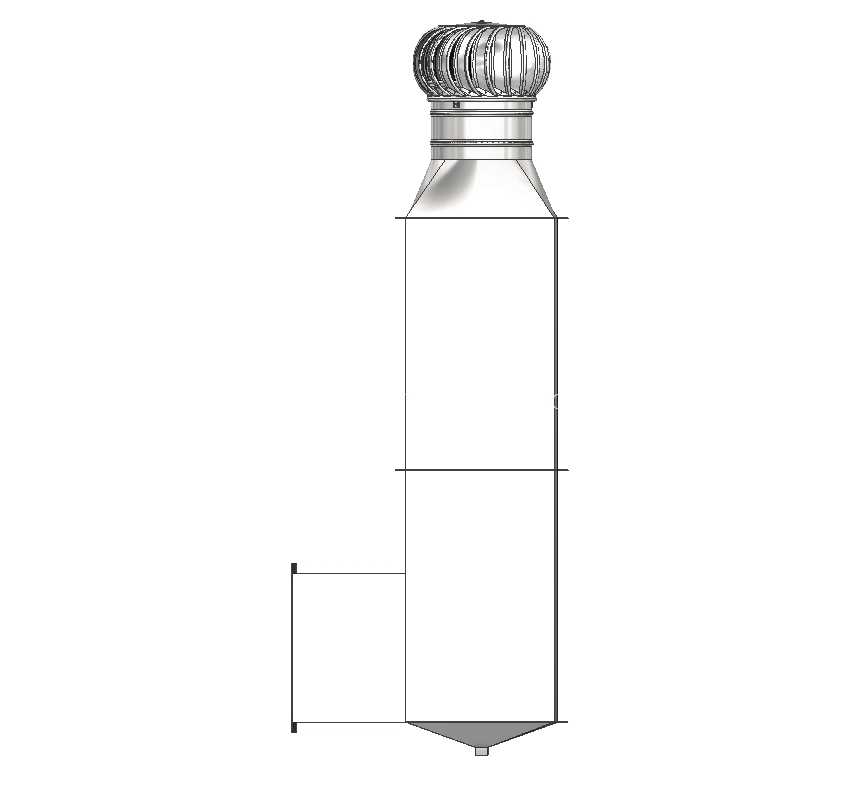

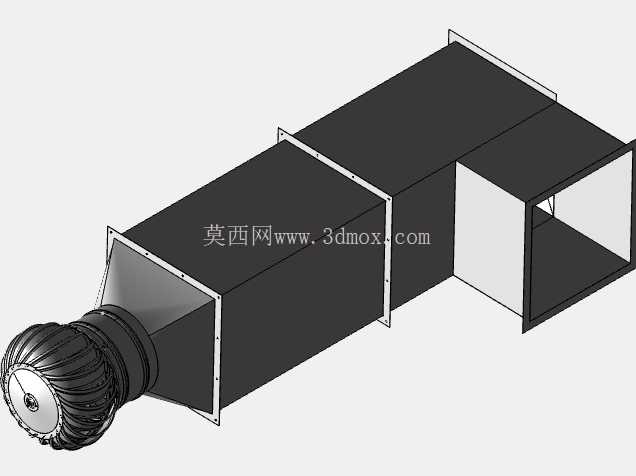

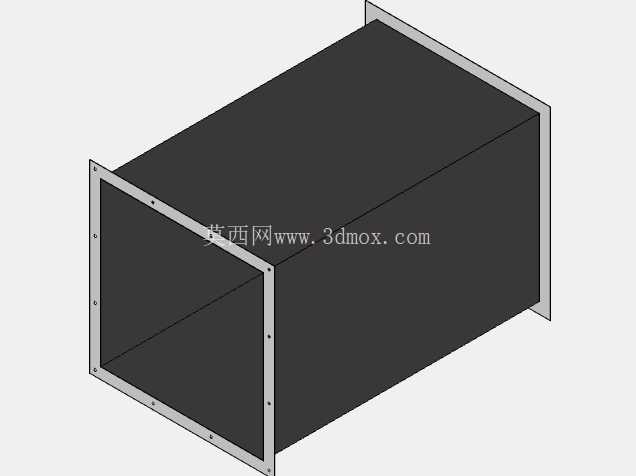

　　这套集成自然风力涡轮提取器的屋顶通风管道系统，主要应用于大跨度单层工业厂房、仓储库房、大型生产车间的屋面自然排风场景，针对工业生产过程中产生的余热、余湿、工艺散逸的轻度有害气体实现无动力自然排出，无需额外接入电力驱动即可完成室内外空气置换，适配常年有稳定自然风场的工业厂区屋面安装。整套系统的核心功能是依托屋面自然风力驱动涡轮风帽旋转产生的负压效应，通过垂直敷设的通风管道将室内上部聚集的热浊空气持续抽出，相比传统屋面开洞自然通风，整套带管道的结构可避免室外雨水、杂物随气流倒灌进入室内，同时管道的导流作用能降低气流紊流损耗，提升排风效率。从结构设计逻辑来看，整套系统采用分段模块化设计思路，最下端为矩形管道入口，直接对接厂房内部屋面下方的排风汇流区域，矩形截面的设计可匹配厂房内部常见的檩条、屋架安装间距，无需额外对屋面承重结构做大规模改造，入口段设置有外翻的连接法兰边，可通过自攻螺钉配合密封胶条直接固定在厂房屋面预留的开孔基座上，安装时的开孔尺寸与矩形入口截面保持一致，周边做防水卷材翻边处理即可满足屋面防水要求。

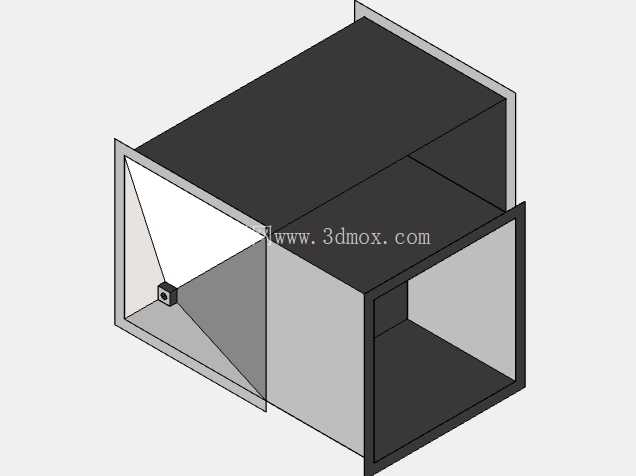

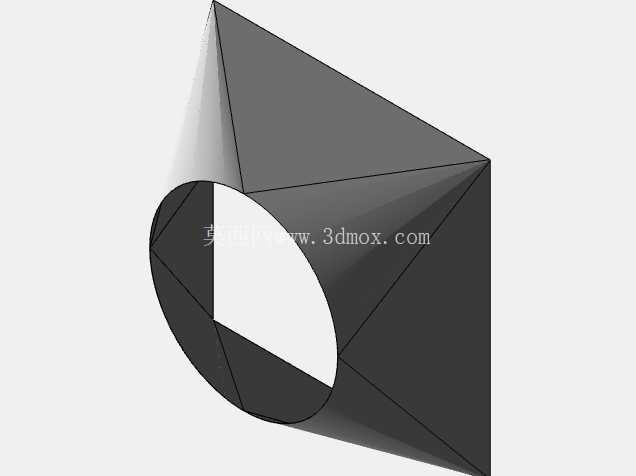

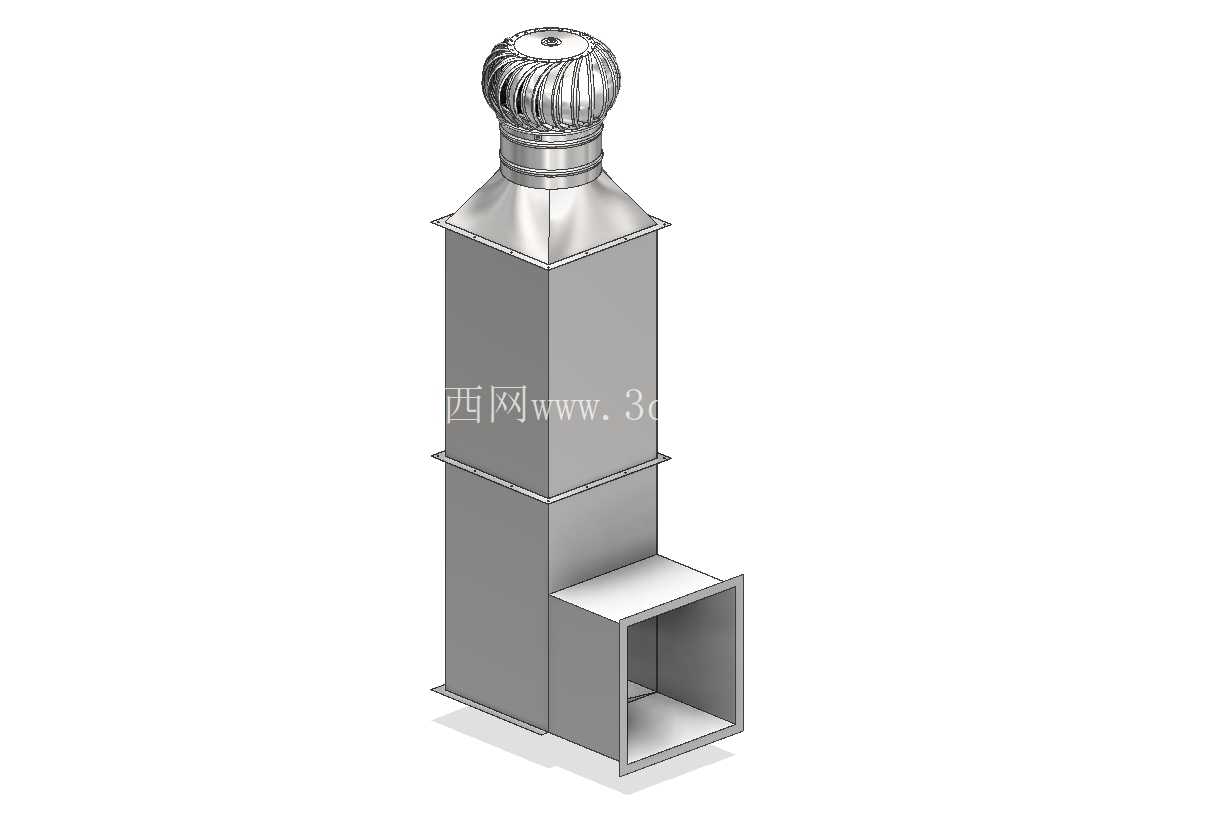

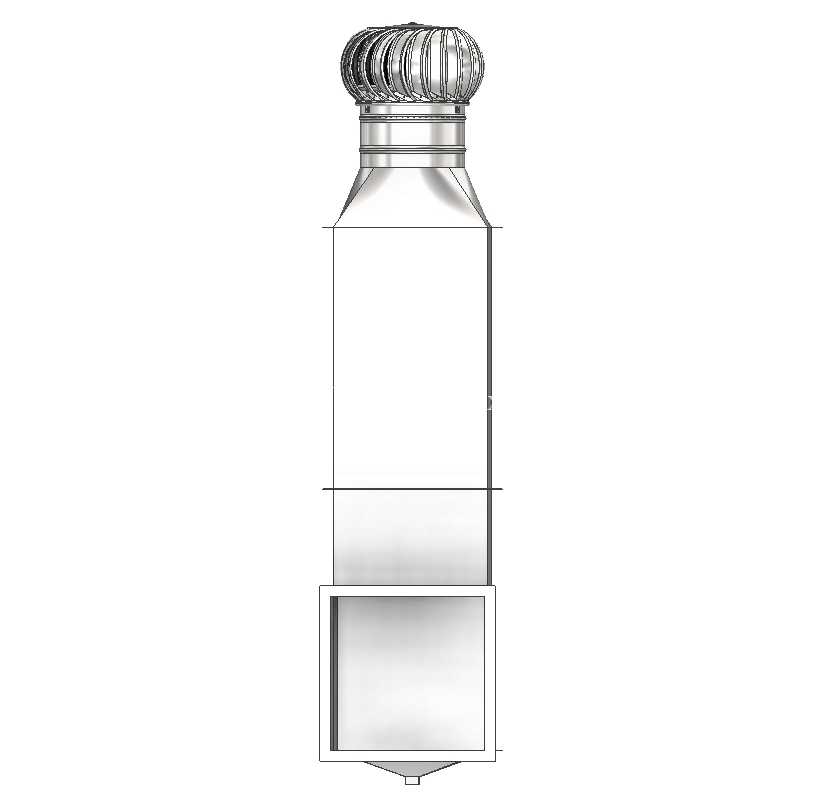

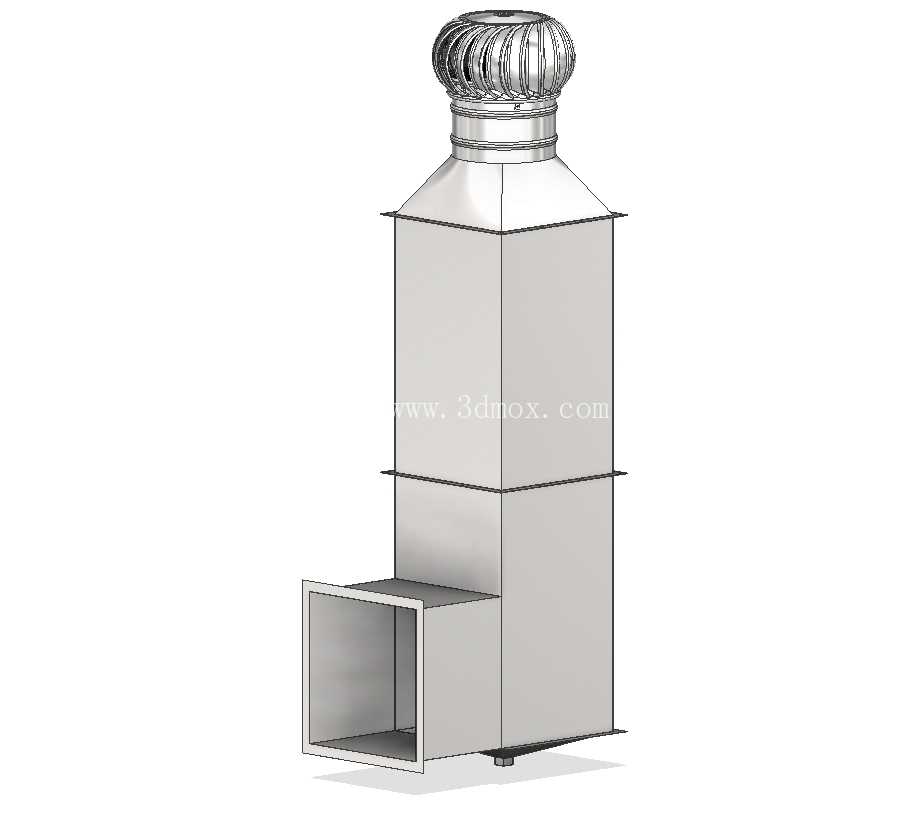

　　矩形入口向上衔接90度弯头过渡段，弯头采用大曲率半径设计，避免直角弯头带来的风阻陡增问题，弯头段的钣金折弯处做了圆弧过渡处理，减少气流经过时的涡流损失，同时弯头段的壁厚与主管道保持一致，采用镀锌钢板钣金折弯成型，拼接处采用咬口连接工艺，保证整体结构的密封性与结构强度。弯头向上延伸为垂直管道段，垂直段的长度可根据厂房屋面的保温层厚度、屋面找坡高度做适配调整，垂直段上端设置连接法兰，用于衔接上方的方转圆过渡适配器，方转圆结构采用天圆地方的钣金放样结构，将下方矩形管道的截面平顺过渡到上方圆形风帽的接口尺寸，过渡段的曲面采用渐进式变径设计，避免截面突变带来的风阻与气流噪声，保证气流从矩形管道到圆形风帽的流动平顺无阻滞。

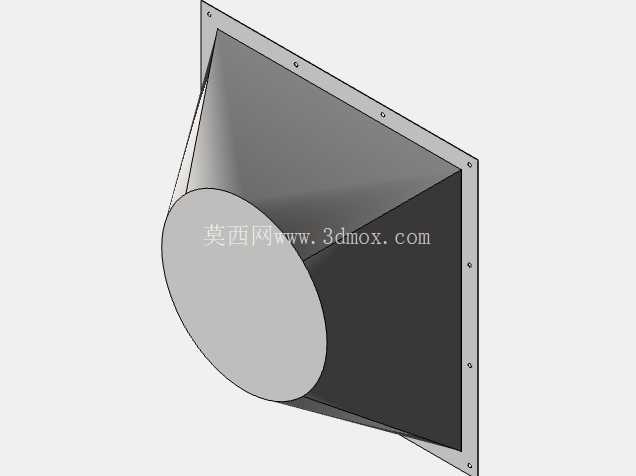

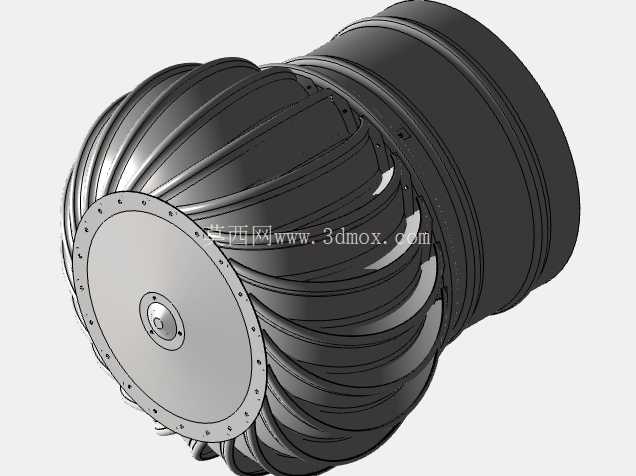

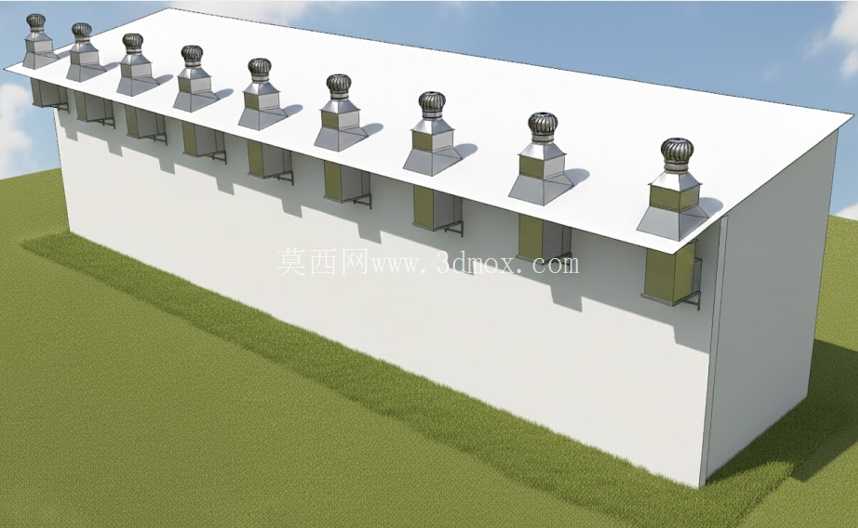

　　最上端的风力涡轮提取器也就是无动力屋顶通风机，采用通向外旋转的涡轮叶片结构，涡轮叶片采用薄型不锈钢板材冲压成型，叶片的曲面角度经过优化，可在低至0.5m/s的自然风速下启动旋转，旋转过程中在风帽内部形成稳定负压区，持续抽吸管道内的空气。从安装边界尺寸来看，单组通风单元的矩形入口常规适配600mm800mm的屋面开孔，垂直管道段的标准长度为500mm，可根据实际屋面构造在300mm-1200mm范围内调整，方转圆过渡段的高度为300mm，上端圆形接口直径匹配400mm/500mm/600mm三种常用规格的无动力风帽，单组系统的屋面投影尺寸为1000mm1000mm，安装时相邻两组系统的中心间距建议不小于3m，避免相邻风帽的气流场互相干扰影响排风效率。整套系统的所有钣金部件均采用折边加强设计，矩形管道的四个棱边设置有向内的加强折边，垂直管道段每隔300mm设置一道环形加强筋，避免户外大风环境下管道壁面产生风振噪声，同时提升整体结构的抗风载能力，可适配12级以下的户外风荷载工况。在实际工程应用中，这套系统可根据厂房的总排风需求量灵活配置安装数量，通常按照每小时6-12次的室内换气次数计算总排风量，再结合单组风帽在当地平均风速下的排风能力确定安装点位，点位布置优先选择厂房屋面的屋脊两侧区域，该区域的自然风速更高，且处于室内热空气上升聚集的最高位置，排风效率最优。

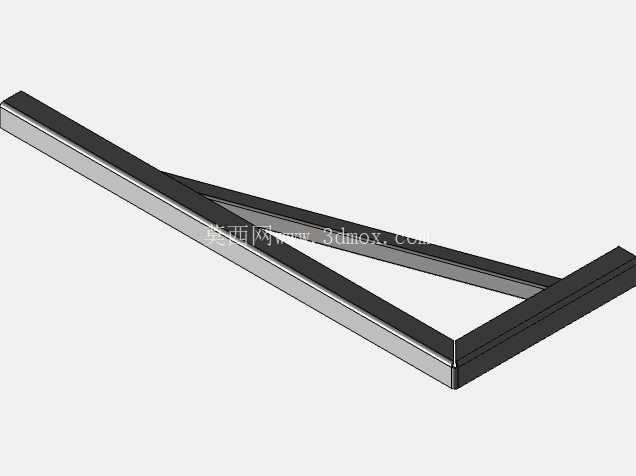

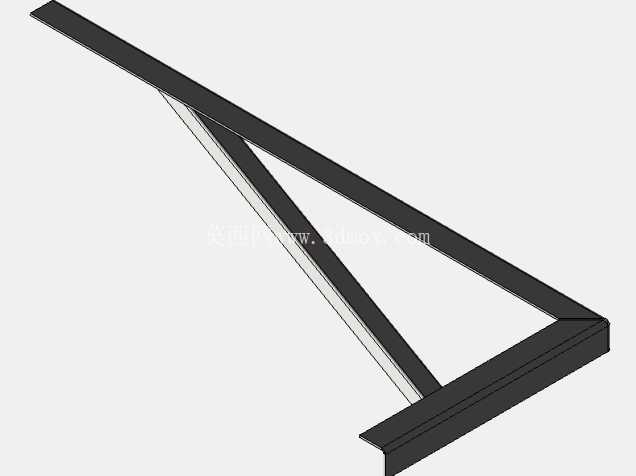

　　相比传统的电动屋顶排风机，这套集成管道的无动力通风系统无电机等易损电气部件，后期几乎无需维护，运行过程无能耗、无噪声，非常适合对噪声控制有要求、24小时需要持续排风的生产车间，比如机械加工车间、焊接车间、仓储库房、轻工生产厂房等场景，管道的密封结构可有效避免冬季室外冷风倒灌进入室内，降低采暖季的热量损耗。建模过程中对所有钣金件的折弯系数、咬口余量、法兰连接孔位都做了1:1的还原，方转圆过渡段的曲面放样完全符合钣金加工的实际工艺要求，可直接展开生成钣金下料图，涡轮风帽的叶片角度、旋转间隙都按照实际产品的装配公差做了还原，可直接用于工程方案展示、安装施工模拟、排风效果仿真分析等场景。
