带式输送机锥形调心托辊组结构

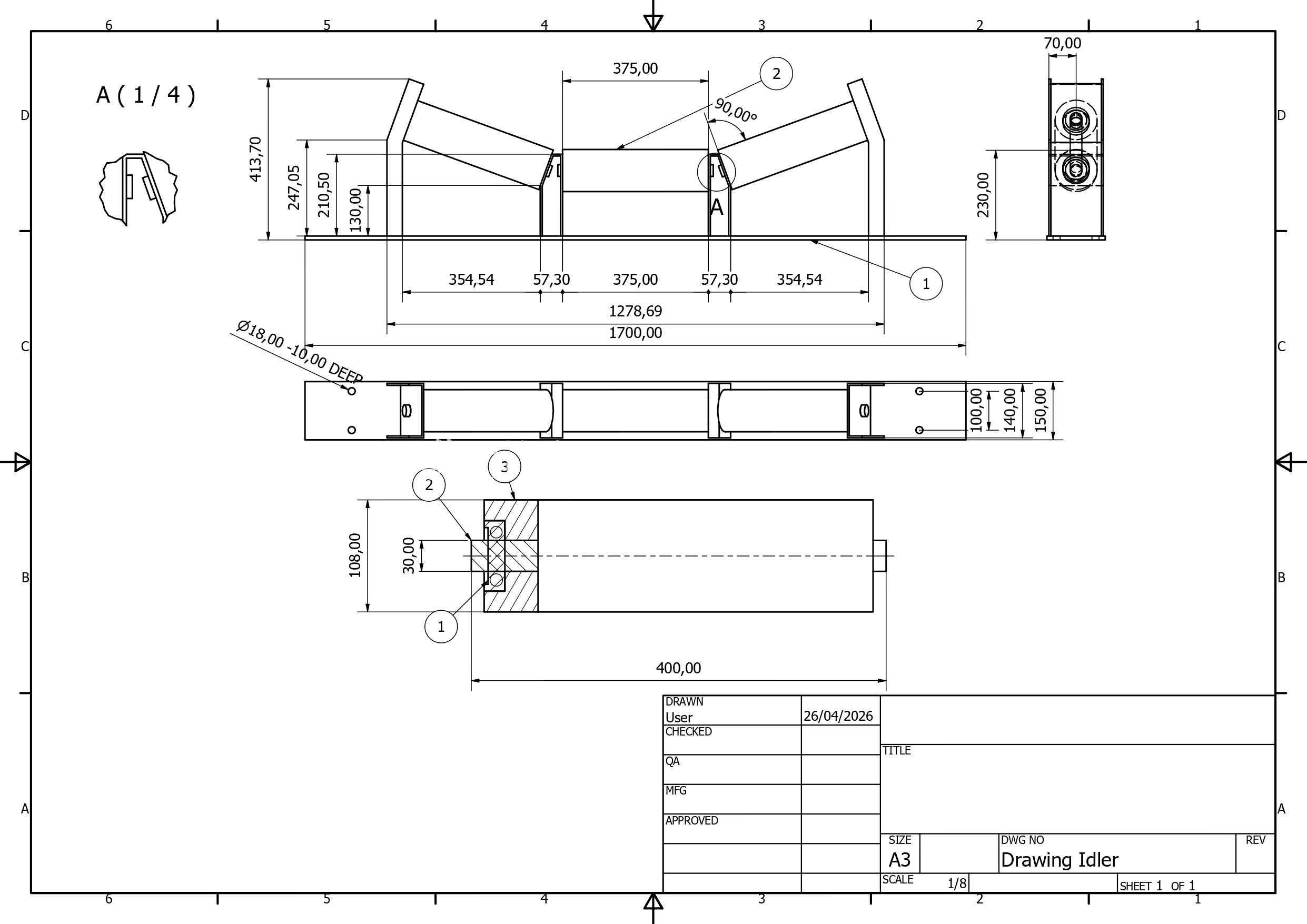

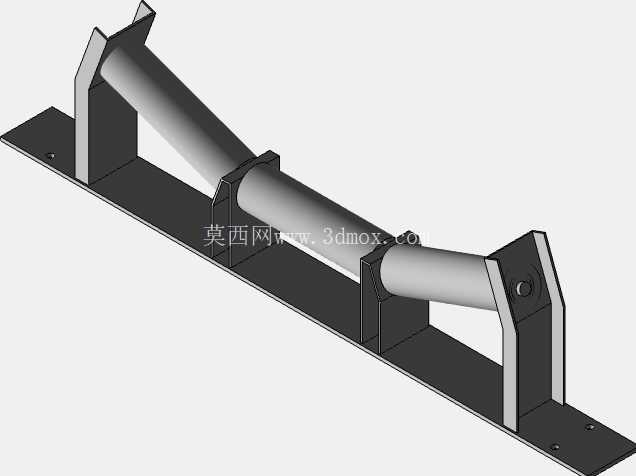

　　在散料输送、生产流水线等连续物料搬运场景中，皮带跑偏是长期困扰运维人员的常见问题，轻则造成物料撒漏、皮带边缘磨损，重则引发皮带撕裂、设备停机等生产事故，锥形调心托辊组正是针对这一痛点设计的核心承载纠偏部件。这套托辊组采用对称锥形辊身配置，和普通平行托辊不同，锥面结构可以在皮带出现偏移趋势时，利用锥面不同位置的线速度差产生回正力矩，无需额外加装纠偏装置就能自动引导皮带回归机架中心位置，从结构层面降低跑偏概率。从结构组成来看，整套组件包含两根对称布置的锥形滚柱、中部支撑圆柱轴、两端轴承座以及底部安装支架。

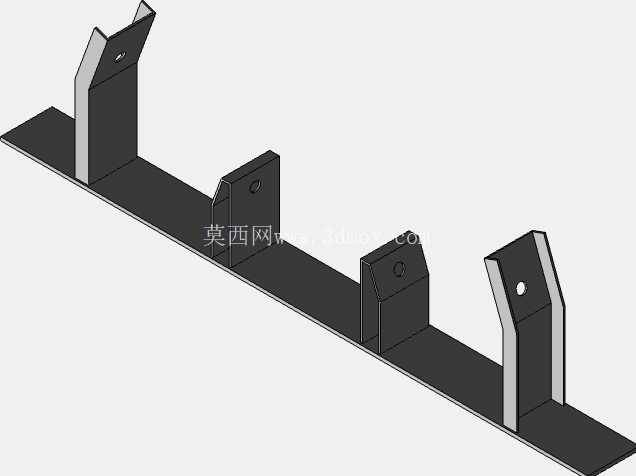

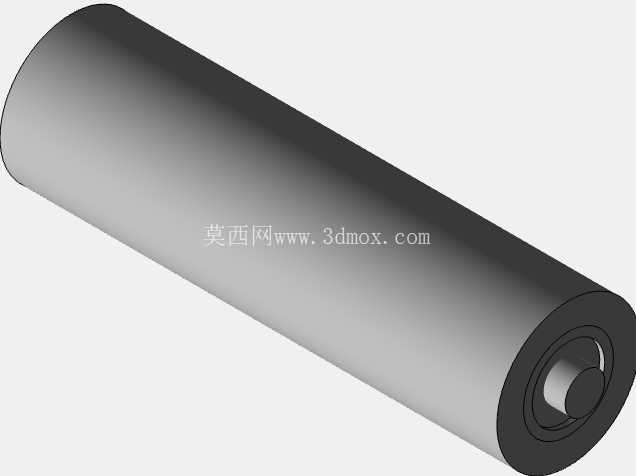

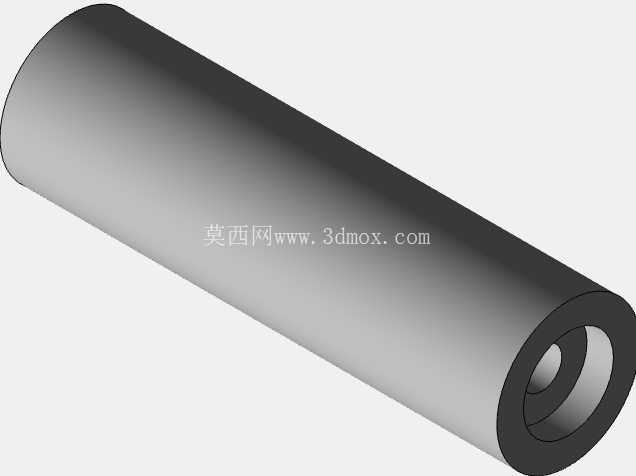

　　滚柱的锥度参数经过匹配计算，既保证足够的纠偏力矩，又不会因为锥度过大造成皮带运行阻力陡增，辊身表面做光滑处理，减少和皮带接触面的摩擦损耗。中部圆柱轴贯穿两个锥形滚柱的内孔，两端通过轴承座固定在侧支架上，轴承座内置密封结构，可阻挡输送场景中的粉尘、水汽进入轴承内部，延长转动部件的使用寿命，保证滚柱转动灵活无卡滞。底部安装支架采用折弯钢板焊接成型，支架底板开有长条形安装孔，可适配不同宽度的输送机机架安装需求，安装时只需将支架底板贴合在输送机纵梁上，通过螺栓紧固即可完成固定，无需对原有机架做大规模改造，适配性较强。

　　侧支架采用立式折弯结构，和底板焊接处做加强筋处理，可承受散料输送过程中皮带及物料的垂直载荷，避免长期受载出现支架变形、辊身倾斜的问题。在实际选型应用中，这类锥形托辊组通常间隔一定距离布置在皮带输送机的承载段，和普通平行托辊搭配使用，尤其适用于输送粒度不均、落料点易偏移的散料输送场景，比如矿山砂石输送、粮食转运、工厂成品件流水线输送等工况。设计过程中需要重点匹配辊身锥度和皮带宽度的对应关系，锥度过小会导致纠偏力矩不足，无法起到有效调心作用，锥度过大则会增加皮带运行的附加阻力，加大电机能耗，同时还会加剧皮带表面的磨损。安装时需要保证两侧支架的同轴度误差控制在允许范围内，避免滚柱安装倾斜造成额外的侧向力，反而加剧皮带跑偏。

　　另外，滚柱的转动阻尼需要控制在合理区间，阻尼过大会造成皮带和辊面之间出现滑动摩擦，快速磨损皮带覆盖层，阻尼过小则会在皮带运行过程中出现辊身晃动，影响运行稳定性。和传统的立辊式纠偏装置相比，这种内置锥形结构的托辊组不需要额外占用机架两侧空间，结构更紧凑，纠偏动作更平缓，不会对皮带边缘造成硬性挤压损伤，长期运行的维护成本更低。支架的安装孔位设计兼顾了不同机架的安装尺寸公差，现场安装时可根据实际机架的孔位偏差做小幅调整，降低现场安装的对位难度。滚柱两端的轴承采用标准深沟球轴承，属于通用易损件，后期维护更换时无需定制特殊配件，可直接采购标准件替换，降低运维备件的储备成本。在三维建模过程中，需要重点验证锥面的轮廓度、轴承座的安装同轴度、支架焊接位置的形位公差，确保所有配合部件在装配后无干涉，滚柱可灵活转动，同时要校核支架的结构强度，在满载工况下的变形量不超过允许值，避免长期受载出现结构失效。
