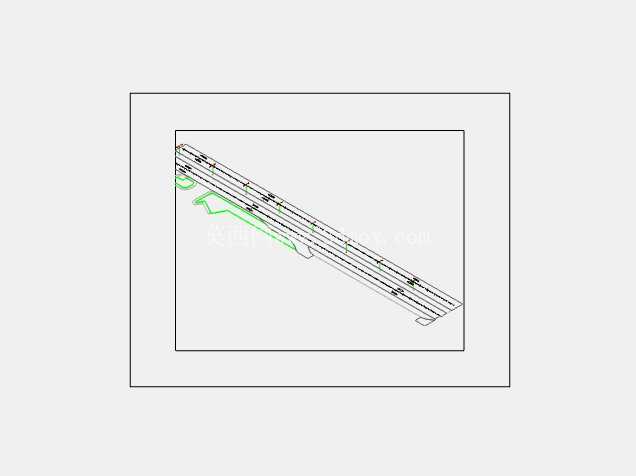

地下TES储罐上方道路结构三维设计

在大型商用建筑、区域供冷站的储冷系统布局中，地下TES储冷罐属于核心的蓄能单元，承担着低谷时段储存冷冻水、高峰时段释放冷量平衡负荷的作用，而储罐上方的道路结构，是罐区整体设计中容易被忽略却直接影响后期运维、场地通行安全的关键部分。这套三维结构设计，首先要解决的是地下罐体覆土后的荷载传递问题——不同于普通场地硬化路面，储罐上方的道路不能直接将车辆荷载传递到罐顶结构，必须通过分层设置的承重结构、荷载扩散层，把通行车辆的轮压、堆载均匀分散到罐体周边的原状土层上，避免局部应力集中造成罐顶变形、密封层破损。

从实际应用场景来看，这类道路主要服务于罐区后期的运维巡检、小型设备检修运输，不需要承担重载货运车辆的长期通行，但必须满足应急抢修车辆、小型工具车的通行要求，因此在结构层设计上，没有采用市政道路的厚重混凝土结构，而是结合罐顶的覆土厚度，在覆土表层依次设置级配碎石垫层、钢筋混凝土承重层、沥青面层，同时在道路两侧设置隐蔽的排水边沟，将路面雨水、场地积水快速导排到罐区外围的雨水管网，避免积水长期下渗造成罐顶覆土沉降、防水层老化。

设计过程中首先要锚定的是安装边界条件：道路的平面走向完全贴合地下TES储罐的长轴布置，道路边缘距离罐顶外壁的水平安全距离控制在1.2米以上，既保证道路投影范围不会直接压在罐壁的受力薄弱区，也预留出后期罐顶阀门、管线检修的操作空间。道路的纵向坡度结合场地整体排水坡度设置，没有出现突变陡坡，避免车辆通行时的冲击荷载传递到下部结构；横向则设置1.5%的双向排水坡，保证路面无积水点。

从功能特性上看，这套道路结构还兼顾了罐区管线的敷设需求，在道路结构层下方预留了穿管通道，后期罐顶的温度传感器线缆、排气管道、补水管线可以直接通过预留通道接入周边的设备管廊，不需要二次开挖路面破坏结构。道路的转弯半径、通行净宽完全满足日常运维的电瓶车、小型工具车的通行要求，在靠近罐区检修口的位置，还局部加宽了路面作为临时检修停靠区，该区域的结构层做了局部加强处理，能够承受临时堆放的检修配件、工具的荷载，不会出现局部沉降。

建模过程中，结构层的分层逻辑完全对应现场施工的工序流程：最下部与覆土接触的是200毫米厚的级配碎石碾压层，压实度要求达到93%以上，主要作用是扩散上部荷载、阻断下部覆土的毛细水上升；碎石层上方铺设150毫米厚的C30钢筋混凝土层，配筋采用双向Φ12@200的钢筋网片，主要承担路面的弯拉应力；混凝土层上方铺设60毫米厚的中粒式沥青混凝土+30毫米厚的细粒式沥青混凝土面层，保证路面的平整度与抗滑性能。道路两侧的路缘石采用预制混凝土构件，高出路面120毫米，既起到路面边缘约束作用，也能引导路面雨水流向两侧的排水收集口。

需要特别注意的是，在道路跨越罐顶管线接头、人孔的位置，设计中特意采用了可拆卸的预制混凝土盖板结构，而不是整体浇筑，后期如果需要对罐顶的人孔、管线接头进行检修，只需要掀开局部盖板即可作业，不需要大面积破除路面，大幅降低后期运维的成本。同时在这些特殊节点位置，结构层下方额外设置了型钢支撑梁，将上部荷载直接传递到两侧的混凝土基础上，完全避开下部的罐顶附属设施，避免荷载直接作用在管线、人孔结构上造成损坏。

从整体布局来看，这条道路不仅承担通行功能，还作为罐区的分区隔离带，将储罐核心区与周边的设备区分隔开，路面边缘设置的隐蔽式标识桩，能够清晰标注出地下储罐的边界范围，避免后期其他专业施工时误开挖破坏罐体结构。整个结构的三维建模过程中，所有构件的尺寸、位置都与下部的TES储罐模型做了碰撞校验，确保没有任何结构构件侵入罐体的安全保护范围，也没有出现管线、结构与罐体的干涉问题，能够直接指导现场的施工放线、结构支模与管线预留作业。
