双腔接线盒封堵盖板压铸成型结构

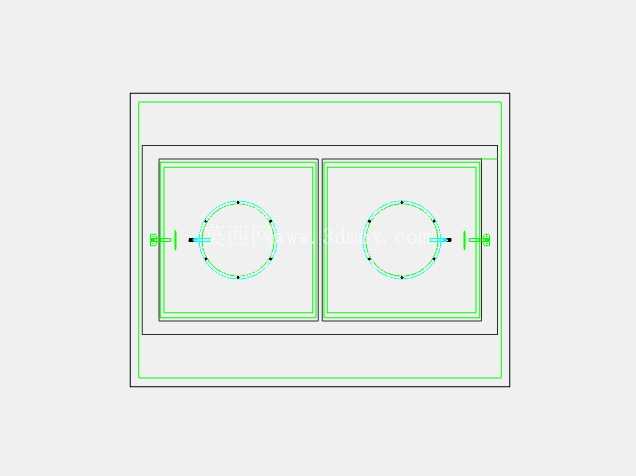

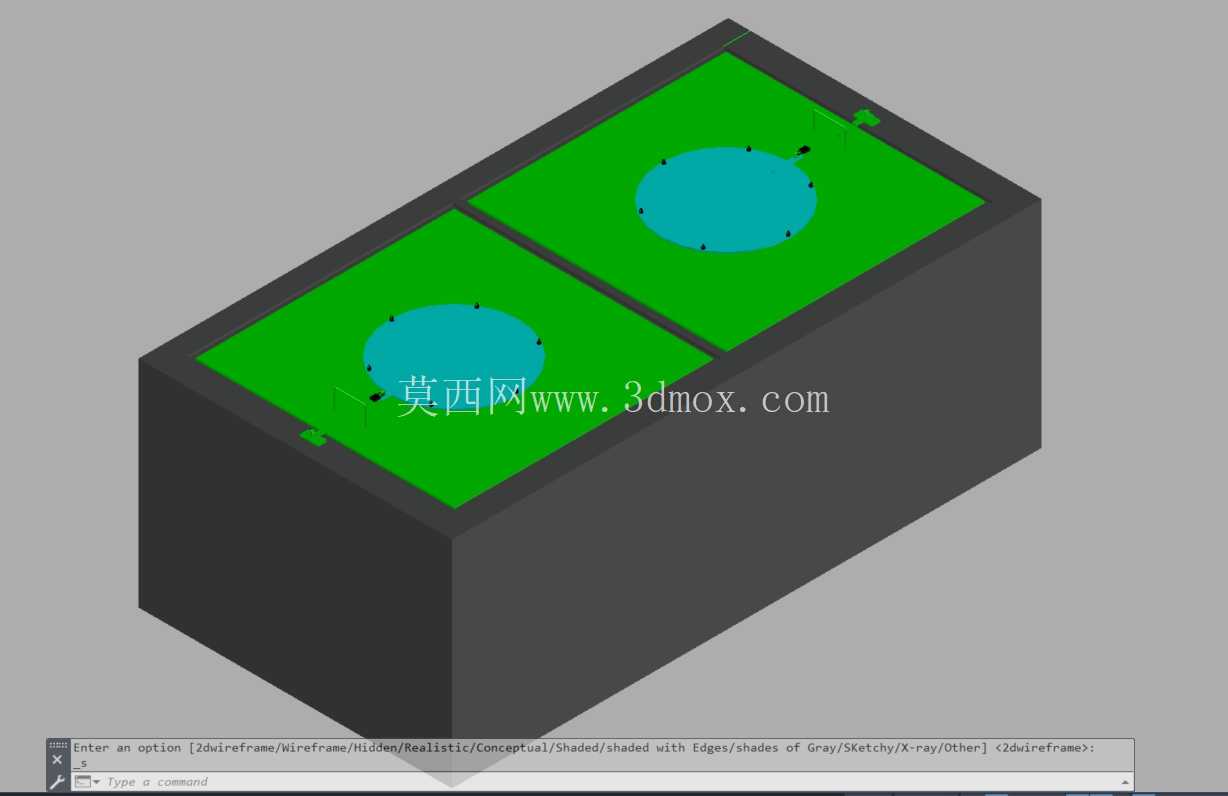

　　这款双腔式封堵盖板主要应用于户外管线敷设场景中的过路接线盒端口密封，在市政电力布线、厂区弱电管线铺设、户外照明线路接驳等场景中，这类过路接线盒通常埋设于地面下或者墙面预留槽内，端口需要可靠的封堵结构避免泥水、沙尘侵入盒内造成线路接点氧化短路，同时也要承受一定的外部挤压载荷，避免盖板变形后密封失效。从结构设计来看，整体采用长方体基座搭配两个独立的圆形封堵工作面的布局，两个圆形封堵区域分别对应接线盒内部两个独立的腔室，每个腔室单独承担一组线路的接驳空间，独立封堵的设计可以避免单腔检修时另一腔室暴露在外部环境中，减少运维过程中杂物进入盒体的概率。

　　圆形封堵面的边缘均匀布置了固定点位，安装时通过紧固件将盖板与盒体端面压紧，配合端面的密封胶条可以实现IP65级别的防护效果，固定点位的位置避开了圆形封堵面的中心区域，不会干涉内部线缆的排布与接线端子的安装。设计过程中首先考虑的是压铸工艺的成型可行性，整个盖板的基座壁厚保持均匀，避免壁厚差异过大造成压铸成型时出现缩孔、冷隔等缺陷，两个圆形封堵区域相对于基座平面有轻微的下沉设计，既可以为密封胶条预留安装槽位，也能在盖板受压时让受力集中在密封胶条的压紧区域，提升密封的可靠性。

　　盖板边缘设置了小型的定位凸台，安装时可以快速与接线盒端面的定位槽对齐，减少现场安装时的对位调整时间，尤其是在地下管线施工的狭窄空间内，快速对位的设计能有效降低施工难度。从安装边界来看，整体长方体基座的外轮廓尺寸完全匹配标准过路接线盒的端面安装尺寸，两个圆形封堵面的直径对应盒体内部腔室的开口尺寸，安装后盖板不会突出盒体端面过多，避免后续回填或者墙面封堵时出现凸起干涉。基座的高度设计兼顾了结构强度与材料成本，足够的壁厚可以承受地面回填时的侧向挤压力，以及日常运维过程中踩踏带来的垂直载荷，不会出现轻易开裂变形的问题。

　　在功能特性上，这款封堵盖板除了基础的密封防护作用，两个独立腔室的封堵结构还能实现不同回路线路的物理隔离，避免强电与弱电线路在盒内出现信号干扰，同时如果单腔出现线路故障需要开盖检修，另一腔的密封结构不受影响，依然可以保持防护状态，降低故障排查过程中对其他正常运行线路的影响。设计时还考虑了压铸生产的脱模便利性，所有侧壁都保留了合理的脱模斜度，没有出现倒扣或者难以脱模的细微结构，固定孔位采用直接压铸出预留底孔再后续攻丝的工艺，减少后期机加工的工作量，提升批量生产的效率。盖板表面没有多余的装饰结构，平整的工作面既方便密封胶条的粘贴固定，也能在安装时让压紧力均匀分布在整个密封面上，避免局部压力不足造成密封失效。针对户外使用的场景，结构设计上没有出现容易积水的凹陷区域，盖板安装后表面的轻微坡度可以让雨水自然流下，不会在表面积水造成长期浸泡腐蚀。
