Norwesco5000加仑大容量卧式饮用水储水罐

　　在民用集中供水、野外作业营地供水、小型村镇应急储水、农牧场生产生活供水这类场景里，大容量饮用水存储设备一直是供水系统里的核心配套部件，这类储水容器既要满足大容积的储水需求，又要适配饮用水存储的卫生要求，同时还要兼顾户外安装的结构强度、运输吊装的便利性，以及长期静置使用的结构稳定性。这款5000加仑规格的卧式饮用水箱，就是针对这类大容积储水需求开发的结构设计，整体采用卧式圆柱罐体布局，相较于立式储水罐，卧式结构的重心更低，在户外露天安装、地基平整度有限的场景下，抗倾覆能力更强，不需要做过高的混凝土基础，能大幅降低现场安装的土建成本，同时卧式布局的罐体高度更低，后期清洗维护、管路接驳的时候，作业人员不需要登高操作，日常运维的安全性更高。

　　从结构设计逻辑来看，罐体主体采用等直径圆柱筒身搭配两端碟形封头的结构，这种结构形式在承压储水容器里应用非常广泛，圆柱筒身的环向应力分布均匀，在满水状态下，筒壁的受力可以沿着环向均匀传递，不会出现局部应力集中的问题，两端的碟形封头相较于平盖结构，能更好地承受水体的静压力，不需要额外增加过多的加强筋结构，就能满足满水状态下的结构强度要求，同时碟形封头的过渡曲面流畅，在罐体注塑或者滚塑成型的时候，材料的流动填充更均匀，不会出现局部壁厚过薄的缺陷，能有效提升罐体的整体抗渗漏性能。罐体的进出水接口设置在一端封头的下部位置，这个位置的设计充分考虑了水体排空的需求，当需要对罐体进行清洗或者排空检修的时候，罐体内部的残留水体可以顺着筒身的坡度流向低位的接口，不会在罐底形成大面积的积水残留，减少内部水垢、微生物滋生的死角。接口的尺寸匹配常规的民用供水管道规格，现场安装的时候不需要做额外的变径转接，能直接和现场的供水管网、增压泵组对接，降低现场施工的配件成本和安装工时。在安装边界的设计上，这款卧式罐体的支撑位置对应筒身的两个受力支点，分别距离两端封头一定距离，避开了封头和筒身的焊接（成型）接缝位置，避免支撑反力直接作用在接缝处造成长期使用后的接缝疲劳开裂，两个支撑点的间距经过核算，刚好对应满水状态下罐体的弯矩零点位置，能让罐体在满水承重的时候，筒身的挠度变形控制在最小范围内，长期使用不会出现筒身局部凹陷、变形的问题。同时罐体的顶部预留了检修人孔的安装位置，人孔的尺寸足够成年人进出罐体内部，后期进行内部清洗、内壁检查、附件更换的时候，作业人员可以直接进入罐内操作，不需要破坏罐体结构。

　　在实际应用场景里，这类大容量饮用水箱除了作为固定站点的储水设备，还可以配套移动供水车、临时应急供水站使用，卧式的结构在车辆运输的时候，固定更方便，不会因为车辆行驶过程中的加速、制动出现罐体移位的问题，同时圆柱外形的风阻更小，在露天长期放置的时候，抗风载能力更强，不需要额外做复杂的防风固定结构。设计过程中也充分考虑了不同使用场景的适配性，罐体的壁厚从筒身到封头做了渐变处理，在支撑位置、接口位置做了局部加厚，避免这些受力集中的位置在长期使用后出现开裂、渗漏的问题，同时罐体的外表面没有多余的突出结构，在运输过程中可以多个罐体叠放固定，提升运输效率，降低长途运输的物流成本。

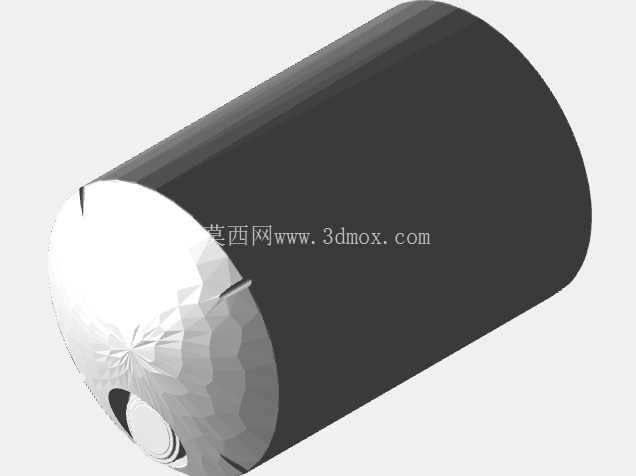

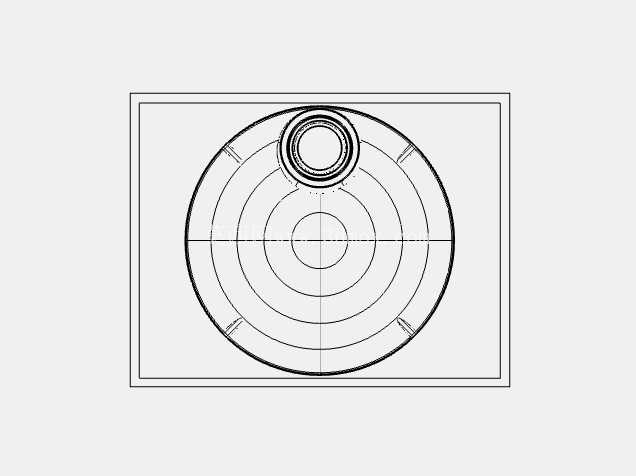

　　相较于同容积的混凝土储水池，这款储水罐的安装周期更短，运抵现场后只需要做好水平基础、接驳管路就可以投入使用，不需要做现场的浇筑、防水、养护等工序，同时罐体本身的密封性能更好，不会出现混凝土水池常见的渗水、长青苔、内壁脱落污染水质的问题，更适合饮用水的存储要求。在结构建模的时候，重点还原了罐体的整体外形轮廓、封头的曲面弧度、接口的位置尺寸、支撑位的对应关系，建模过程中对封头的曲面做了连续曲率处理，保证曲面过渡顺滑，没有折线、棱角，还原实际产品滚塑成型的外形特征，同时对接口的安装法兰、人孔的凸台结构都做了等比例还原，方便设计人员在做整体供水系统布局的时候，直接调用模型进行管路干涉检查、安装空间校核，不需要再重新测量罐体的外形尺寸，能有效提升系统设计的效率，减少现场安装的时候出现的尺寸不匹配、管路干涉等问题。
