管状通道通行接驳平台结构设计

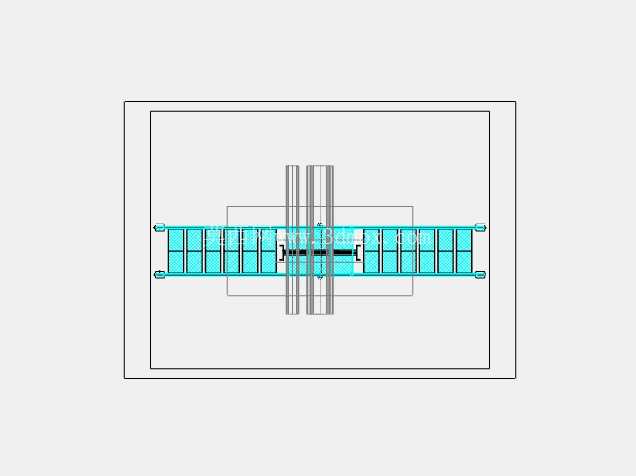

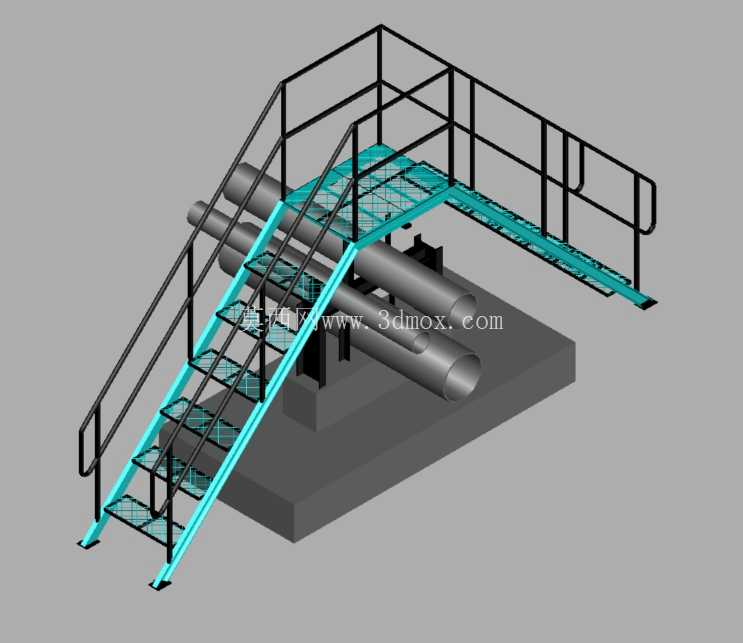

　　这套管状通道通行接驳结构，主要应用在工业厂区管廊区域、大型设备管线集群的跨段通行场景，解决管线排布密集区域人员巡检、临时作业的通行需求，避免人员直接踩踏管线造成保温层破损、管线形变，同时也能在设备检修阶段作为临时作业的落脚支撑，适配多组平行排布的管状输送管线跨接场景。从结构设计逻辑来看，整体采用对称式框架布局，中间预留管线穿设的避让空间，两侧设置格栅式走台面板，面板采用等距排布的格栅条结构，既能保证行走时的摩擦力，避免湿滑环境下人员滑倒，也能让落尘、积水自然下落，不会在走台表面堆积，减少日常清理的工作量。

　　走台两侧的边缘设置了一体化的连接耳座，耳座上预留了标准的螺栓安装孔，可直接与相邻的走台段、端部的固定支座进行栓接，不需要现场额外焊接调整，适配模块化拼接的安装需求，可根据现场管线的跨接长度灵活增减走台段数量。中间的避让区域采用竖向支撑肋条进行结构加强，肋条与两侧走台的主框架采用一体化折弯成型的连接结构，避免焊接节点带来的应力集中问题，支撑肋条的间距根据常见工业管线的外径范围设置，可适配直径在一定区间内的管状管线从结构下方穿设，不会与管线外表面产生硬接触，预留的安全间隙可满足管线运行时的热胀冷缩位移需求，避免结构剐蹭管线保温层或防腐层。

　　从安装边界来看，整体结构的宽度适配常规管廊的检修通道宽度要求，走台面板的离地高度可根据现场管线的排布高度通过端部支座进行调整，结构整体的承重按照常规单人巡检、携带轻型工具的载荷进行设计，框架型材的壁厚满足长期户外使用的强度要求，表面可根据使用环境做镀锌或喷塑防腐处理，适配化工园区、市政管廊、厂区动力管线区域的不同腐蚀环境使用需求。设计阶段充分考虑了现场安装的便捷性，所有构件均采用标准化尺寸设计，单段构件的重量控制在人工可搬运的范围内，不需要大型吊装设备即可完成现场拼接安装，对于管廊上方空间狭窄、吊装设备无法进入的安装场景十分友好。

　　走台表面的格栅条采用凸起的防滑结构设计，即使在表面有油污、露水的情况下，也能保证足够的摩擦系数，避免人员行走时打滑。两侧的连接耳座采用长圆孔设计，可在安装时微调相邻段的对接误差，降低现场安装的对位精度要求，提升施工效率。中间的竖向支撑肋条除了结构加强作用外，也可作为临时的管线固定支点，在需要增设小型仪表管线、辅助管线时，可直接通过抱箍将管线固定在肋条上，不需要额外在走台框架上钻孔，减少对主体结构的破坏。结构整体的受力传递路径清晰，人员行走时的载荷通过格栅面板传递到两侧的主纵梁，再通过纵梁传递到两端的支座，最终传递到管廊的支撑结构或设备本体上，不会将载荷直接施加在下方穿过的管线上，避免管线受额外载荷产生形变或接口泄漏问题。在设计过程中，也充分考虑了结构的通用性，除了管状管线区域的跨接通行外，也可适配设备顶部的检修走道、罐体之间的连接通道等场景，只需要调整端部支座的连接形式即可完成适配，不需要对主体走台结构进行修改。格栅面板的间隙尺寸按照安全规范要求设置，可避免常规尺寸的工具、零件从间隙掉落，同时也不会因为间隙过小造成杂物堵塞，日常巡检时只需要简单清扫即可保持走台表面整洁。主框架的型材采用常用的标准型材规格，后期如果出现构件损坏，可直接采购标准型材进行替换，不需要定制特殊截面的材料，降低后期维护的成本与周期。
