V型格栅拦面板结构设计方案

　　在市政给排水、水利泵站、工业循环水系统的取水口位置，拦污格栅是阻挡水体中漂浮杂物进入后续管路与设备的核心前置构件，V型网栅栏面板正是针对常规平面格栅过流阻力大、杂物易卡滞栅缝的痛点优化设计的专用拦污构件。不同于传统等截面平面栅条的结构，这款V型栅条的截面采用对称V型构型，迎水面为窄边棱线结构，接触漂浮杂物时可通过斜面将杂物导向栅面外侧，避免长条状纤维、塑料碎屑卡入栅缝造成堵塞，有效降低日常运维的清污频次。

　　从实际工况适配来看，该面板可直接嵌入预制的格栅安装槽位，适配各类进水渠、泵站前池、雨水篦子下方的拦污工位，过流时水流顺着V型斜面分流，相比同栅隙的平面格栅，过流阻力可降低15%左右，在汛期高水位大流量工况下，能减少栅前壅水高度，避免进水口溢流风险。设计阶段首先明确了核心边界：栅条采用等间距排布，整体面板的有效拦污幅面尺寸为2.1m×1.8m，外框预留了与安装基座匹配的螺栓孔位，安装时可直接通过压条或螺栓固定在混凝土基座或金属框架上，无需额外现场裁切加工。

　　栅条的V型夹角经过多轮流场仿真验证，角度过小会导致栅条刚度不足，受水流冲击易产生形变，角度过大则会失去导流减阻的效果，最终选定的夹角参数可平衡结构刚度与过流性能，栅条背部设置有横向加强筋，与外框焊接为整体结构，可承受1.5m/s流速下的漂浮物冲击载荷，不会出现栅条弯折、脱焊的问题。在污水处理厂的粗格栅工位，这类V型面板可配合机械清污耙使用，V型的斜面结构让耙齿在下行清污时能完全贴合栅面，将附着的杂物彻底刮除，不会出现平面格栅常见的耙齿卡滞、杂物残留的问题；在山区引水发电站的取水口，该面板可阻挡树枝、落叶、生活垃圾进入水轮机流道，避免叶轮被杂物打坏，同时V型结构的迎水面棱线可切碎部分软性漂浮物，减少大块杂物对栅面的冲击。

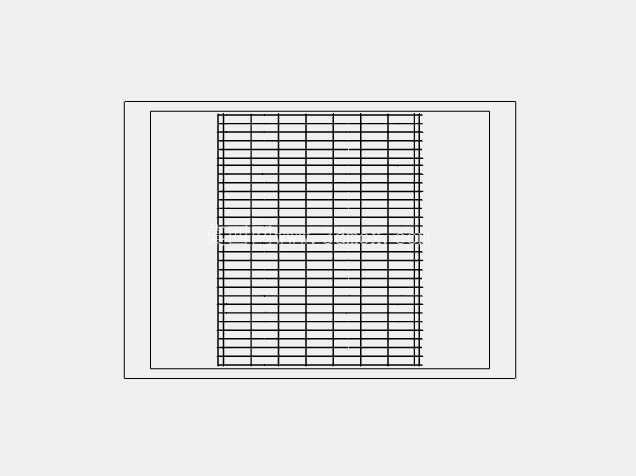

　　从建模逻辑来看，整体采用参数化建模方式，栅条间距、V型截面尺寸、外框型材规格都设置了可调整参数，设计人员可根据实际项目的过流量要求、拦污精度需求快速调整栅隙大小，适配不同工况的拦污等级要求。外框采用等边角钢折弯焊接成型，四个角部设置有加强三角板，避免吊装、安装过程中出现框体变形，栅条与横向加强筋采用满焊工艺连接，焊接位置做了打磨钝化处理，避免应力集中造成的锈蚀断裂问题。实际安装时需要注意，面板的V型棱线必须正对来水方向，不可反向安装，否则会失去导流减阻、防卡滞的效果，多块面板拼接使用时，相邻面板的拼接缝需设置密封压条，避免杂物从缝隙处漏入后续管路。对比传统的平面格栅面板，这款V型结构的拦污面板在相同拦污精度下，过流能力更强，清污维护难度更低，结构刚度更优，可适配从市政雨水管网到工业循环水系统、水利取水设施的多类拦污场景，建模过程中充分考虑了加工工艺的可行性，所有焊缝位置、折弯半径都符合常规五金加工的工艺要求，无需特殊定制加工设备即可完成量产制作。
