大吨位克罗斯比弓形起重卸扣结构设计

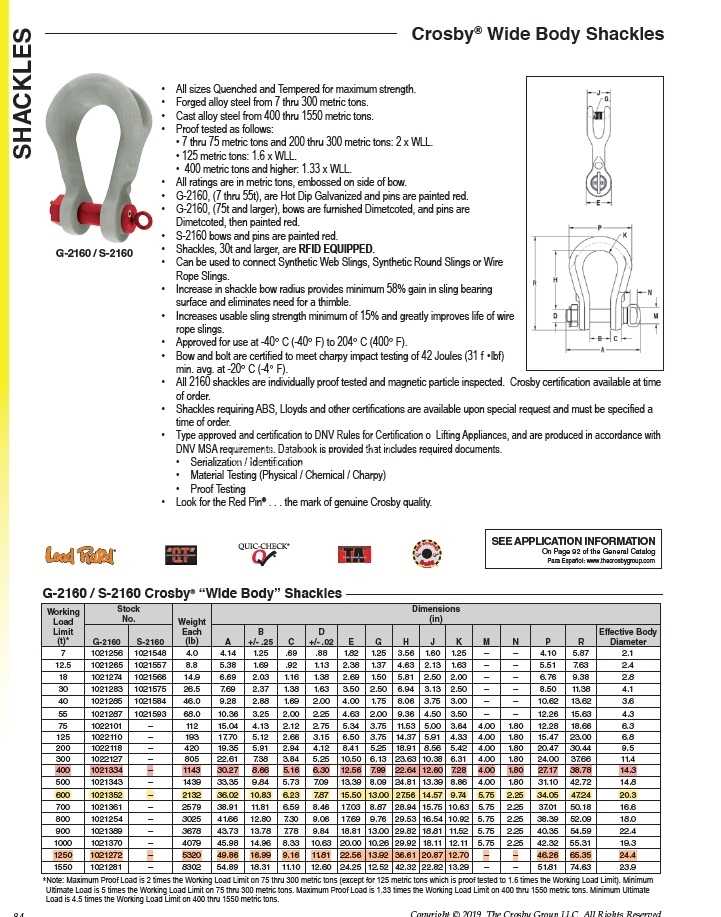

在重型设备吊装、港口船舶装卸、大型钢结构安装、海上风电整机吊装这类动辄百吨级载荷的作业场景里，卸扣作为索具系统里最核心的连接节点，其结构可靠性直接决定整个吊装链路的安全冗余。本次设计的200MT级G-2160/S-2160型弓形卸扣，针对大吨位作业的载荷特性做了全维度的结构优化，区别于普通小吨位卸扣的设计逻辑，从受力路径、材料分布到安装边界都做了针对性的校核。

从实际作业的使用场景来看，这类大吨位卸扣往往承担的是多股钢丝绳索具、合成纤维吊装带与被吊物吊耳之间的连接功能，很多时候需要适配不同角度的吊装受力，弓形的本体结构相比直型卸扣拥有更大的内部净空，既可以同时容纳多根索具的环眼连接，也能在索具出现小角度偏摆的时候避免局部应力集中在横销与本体的接触位置。很多现场作业人员容易忽略的是，大吨位吊装时索具的夹角变化会对卸扣产生额外的分力，弓形本体的弧形轮廓可以让载荷更均匀地传递到卸扣本体的两个支腿上，不会像直型卸扣那样在弯角位置出现应力突变。

设计过程中首先梳理的是载荷传递路径：当吊重通过索具作用在卸扣本体的弧形顶部时，力会沿着两个弧形支腿向下传递到横销的两个安装孔位置，再通过横销将力传递到另一侧的吊耳或者索具端。基于这个受力路径，本体的截面做了变截面设计，在顶部受力最大的弧形段采用更大的截面模量，往支腿与横销连接的位置逐步过渡到适配安装孔的截面尺寸，既避免了材料的冗余浪费，也不会在应力集中位置出现强度不足的问题。横销采用的是带螺纹的销轴结构，配合端部的保险销孔设计，安装到位后可以穿入开口销防止作业过程中螺纹回转松脱，这一点在高频振动的吊装作业场景里尤为重要，很多吊装事故的诱因就是横销在长期振动下慢慢退扣，最终导致连接失效。

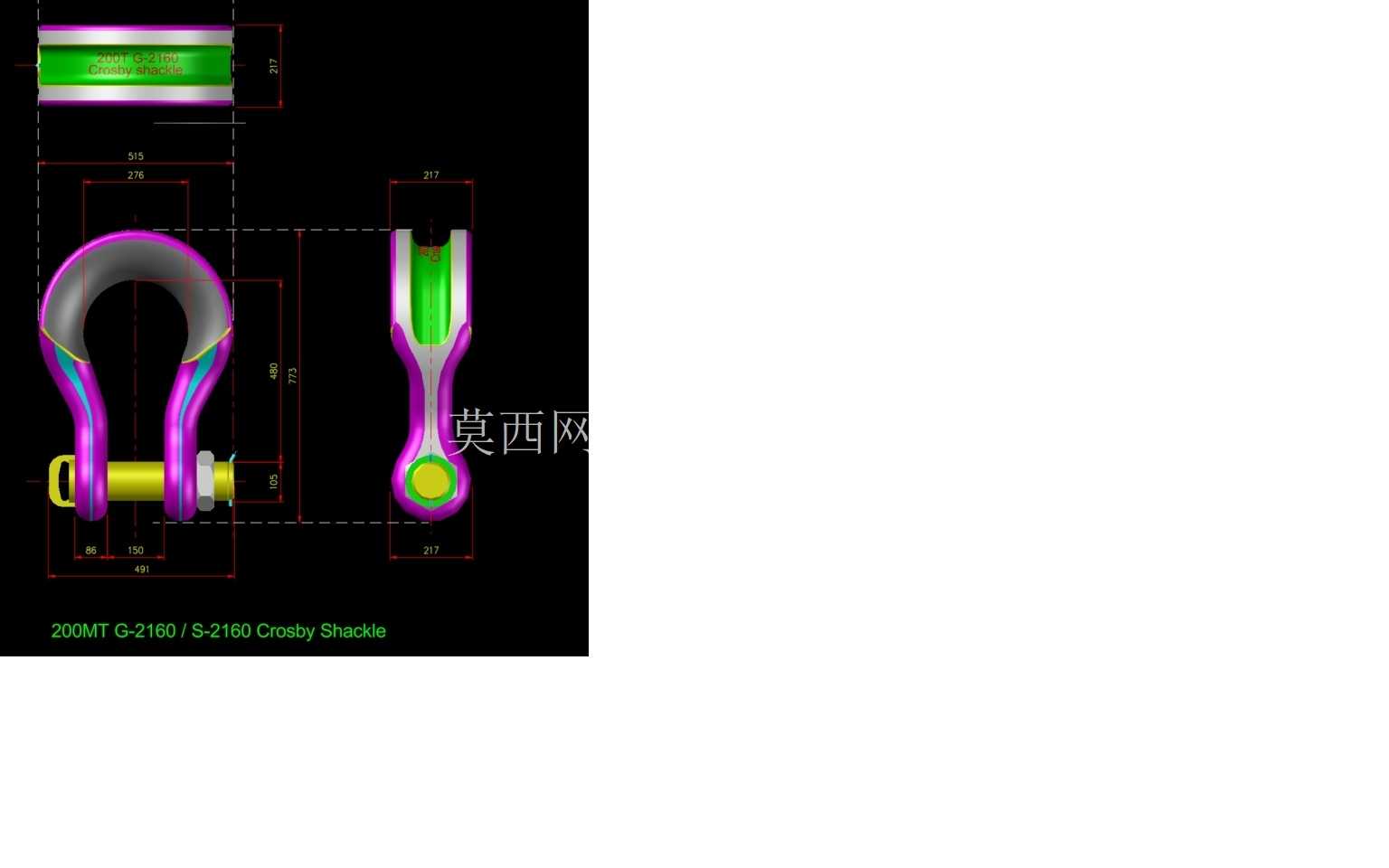

外形尺寸与安装边界的设计上，充分考虑了现场吊装的实际适配性：本体的开口尺寸做了针对性放大，能够适配厚度较大的板式吊耳，同时横销的直径匹配市面上主流200吨级吊耳的孔径公差范围，不需要现场额外扩孔或者加衬套就能直接装配。卸扣本体的两个支腿间距经过反复校核，保证横销穿入后，本体与吊耳侧面之间留有足够的间隙，避免吊装过程中吊耳与卸扣支腿发生卡滞，导致索具无法自由调整角度，产生额外的附加弯矩。很多新手设计人员容易在这个位置留的间隙过小，现场吊装时吊耳被卡死后，卸扣会承受额外的弯曲载荷，远超出其设计的纯拉伸受力工况，很容易出现过载断裂的风险。

从功能特性来看，这款卸扣的额定载荷达到200公吨，设计时按照行业通用的4倍安全系数做了静载荷强度校核，同时针对作业中可能出现的冲击载荷做了局部的韧性强化，本体的材料选用合金结构钢锻造后进行调质处理，表面的受力位置做了圆滑过渡处理，所有的棱角位置都倒有圆角，避免热处理和受力过程中出现应力集中源。横销的螺纹采用梯形螺纹设计，相比普通三角螺纹拥有更好的对中性能和更高的承载能力，频繁拆装也不容易出现螺纹滑牙的问题，适合港口、风电安装这类需要反复转场、频繁拆装索具的作业场景。

实际建模过程中，对卸扣本体的弧形段做了曲率连续的曲面处理，不仅是为了外观的流畅，更重要的是让索具与卸扣接触的位置受力更均匀，不会出现局部压应力过大导致索具磨损加剧的问题。很多现场使用的旧卸扣会在弧形顶部出现明显的压痕，就是因为曲面曲率不连续，索具的载荷集中在很小的接触面上，长期使用不仅会磨损索具，也会在卸扣表面产生疲劳裂纹源。本次设计中弧形顶部的曲率半径经过多轮迭代，匹配常用大吨位钢丝绳和吊装带的接触弧度，让接触应力分布在更宽的接触面上，既延长卸扣本身的使用寿命，也能减少对配套索具的磨损。

安装边界的校核还考虑了作业中的操作空间，横销的端部设计了适合敲击的受力平面，现场安装时可以用铜锤敲击将销轴打紧，不需要额外制作专用工装，两个支腿上的销孔同轴度控制在较高的公差等级，保证横销穿入后不会出现别卡的问题，即使在高空作业的场景下，作业人员也能快速完成拆装操作。保险销的位置设计在横销的端部侧面，不会与吊耳或者索具发生干涉，拆装时只需要用普通的尖嘴钳就能完成开口销的装拆，不需要特殊工具，适配野外作业工具不全的工况。

从长期使用的维护角度，模型在设计时也预留了磨损检测的基准位置，在本体的支腿和弧形顶部都设计了均匀的基准平面，日常巡检时可以用卡尺直接测量这些位置的尺寸变化，判断卸扣的磨损量是否达到报废标准，不需要复杂的检测工具就能完成日常安全检查，这对于吊装现场的安全管理来说非常实用，很多传统卸扣因为没有明确的检测基准，现场人员很难准确判断磨损程度，往往要么过早报废造成浪费，要么磨损超标还在使用带来安全隐患。
