工业级旋风分离装置结构设计方案

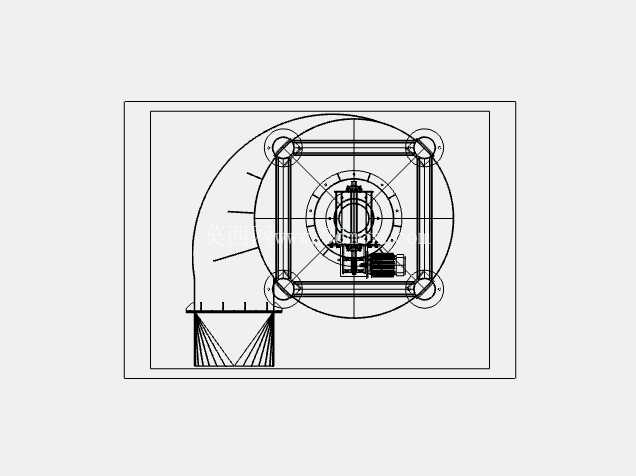

　　这套旋风分离结构的设计，核心围绕含尘气流的离心沉降逻辑展开，在车间打磨工位、粉体输送线末端、木工开料除尘系统这类场景中，是前置预处理单元的核心部件，能在不依赖滤材的前提下完成80%以上5μm以上粒径粉尘的预分离，大幅降低后端滤筒、布袋的过滤负荷，延长末端过滤元件的更换周期。从结构布局来看，装置采用切向进风的经典流道设计，进风口设置在筒体上部侧方，气流进入后会沿筒体内壁形成稳定的向下旋转外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，随壁面气流滑落至下部锥段的集尘仓，而完成尘粒分离后的内涡旋会沿筒体中心轴线向上折返，从顶部的排气口排出接入后续管路。

　　设计阶段特意调整了筒体直径与锥体段的锥角比例，将筒体截面风速控制在12-18m/s的合理区间，避免风速过高导致已沉降的粉尘被二次卷吸，同时也防止风速过低造成离心力不足、分离效率下降的问题。安装边界上，整套装置采用顶部法兰对接的固定方式，顶部方形安装法兰预留了四个对称的螺栓过孔，可直接与车间排风管道的法兰盘配对安装，无需额外制作转接支架；下部锥段末端预留了快装卡箍接口，可直接对接集尘桶或者卸料阀，方便日常收集的粉尘清运，整套结构的安装垂直公差要求控制在千分之二以内，避免筒体倾斜导致内部流场偏移，影响实际分离效率。

　　进风口采用矩形截面设计，截面长宽比设置为2:1，能让进入筒体的气流更顺畅地贴壁形成旋流，减少进风口处的湍流扰动，降低设备运行时的气流噪音。中心排气筒的插入深度经过反复校核，末端位置刚好处于筒体与锥段的衔接位置，既不会过深导致下部沉降的粉尘被气流带出，也不会过浅造成进风气流短路直接从排气口溜走。在实际工况适配中，这套结构可根据处理风量的大小调整整体缩放比例，适配从单工位打磨除尘到整厂粉体输送系统尾气处理的不同需求，结构本身无运动部件，日常运维仅需定期检查下部集尘仓的储料量、检查法兰连接处的密封情况即可，运行稳定性远高于带运动组件的除尘设备。

　　针对部分高浓度粉尘工况，还可在筒体壁面预留防磨衬板的安装位置，应对硬质粉尘对筒壁的长期冲刷磨损，延长设备整体使用寿命。流道设计阶段特意将所有转角位置做了圆弧过渡处理，避免直角位置出现积尘死角，防止长期运行后粉尘堆积堵塞流道，影响通风量与分离效果。整套结构的受力点集中在顶部安装法兰位置，设计时对法兰与筒体的焊接位置做了加强筋处理，可承受整套设备满负荷运行时的振动载荷，避免长期运行出现焊缝开裂的问题。
