工业除尘系统用袋式过滤料斗结构

在工业除尘系统的气固分离环节，袋式过滤料斗是衔接过滤单元与集尘单元的核心过渡构件，日常运行中承担着导流含尘气流、承接滤袋清灰掉落粉尘、引导粉尘定向归集排出的多重作用，广泛应用于木工加工、建材粉碎、冶金烧结、粮食加工等存在粉尘产生的生产场景，是保障除尘系统稳定运行、避免粉尘二次返混的关键结构。

从实际运行逻辑来看，含尘气流从料斗侧部的方形接口进入腔体后，会沿斗体的锥形内壁向上扩散进入上方的滤袋过滤区，气流中的颗粒被滤袋截留，洁净气流透过滤袋排出；当滤袋表面附着的粉尘层达到设定厚度，脉冲清灰装置启动，附着的粉尘在反向气流冲击下脱落，顺着锥形斗壁滑落到斗体底部的排料口，最终通过卸灰阀排出系统，整个过程中料斗的结构形态直接影响气流分布均匀性与粉尘滑落的顺畅度，若设计不合理，极易出现斗壁积灰、气流偏流导致滤袋局部负荷过高、粉尘二次夹带等问题，直接降低除尘系统的整体过滤效率。

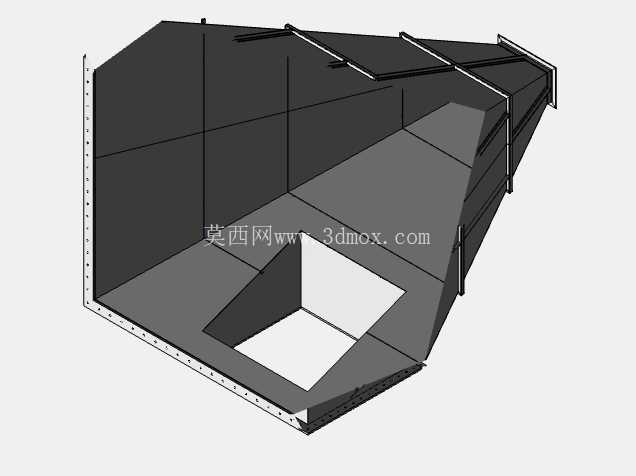

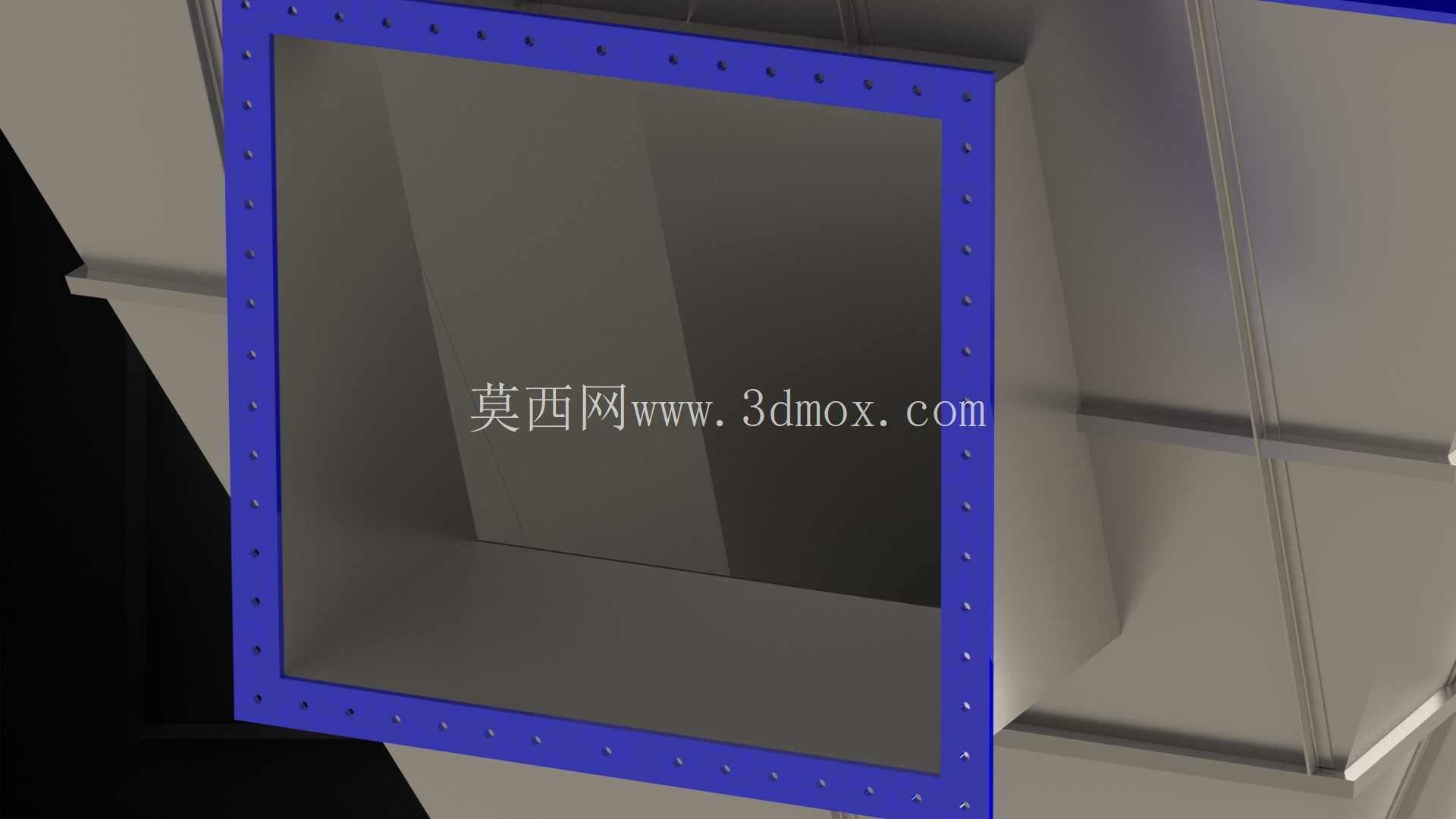

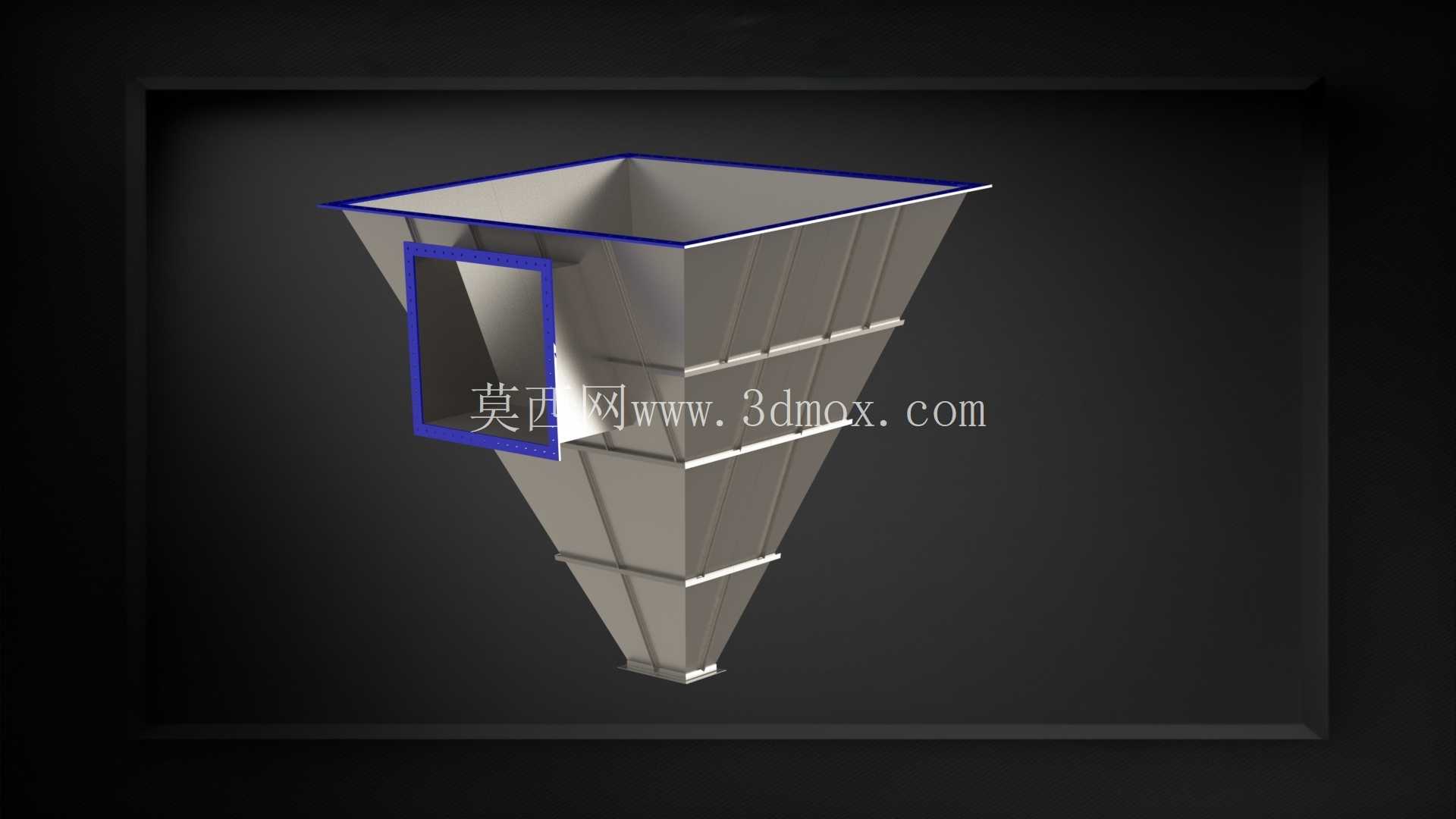

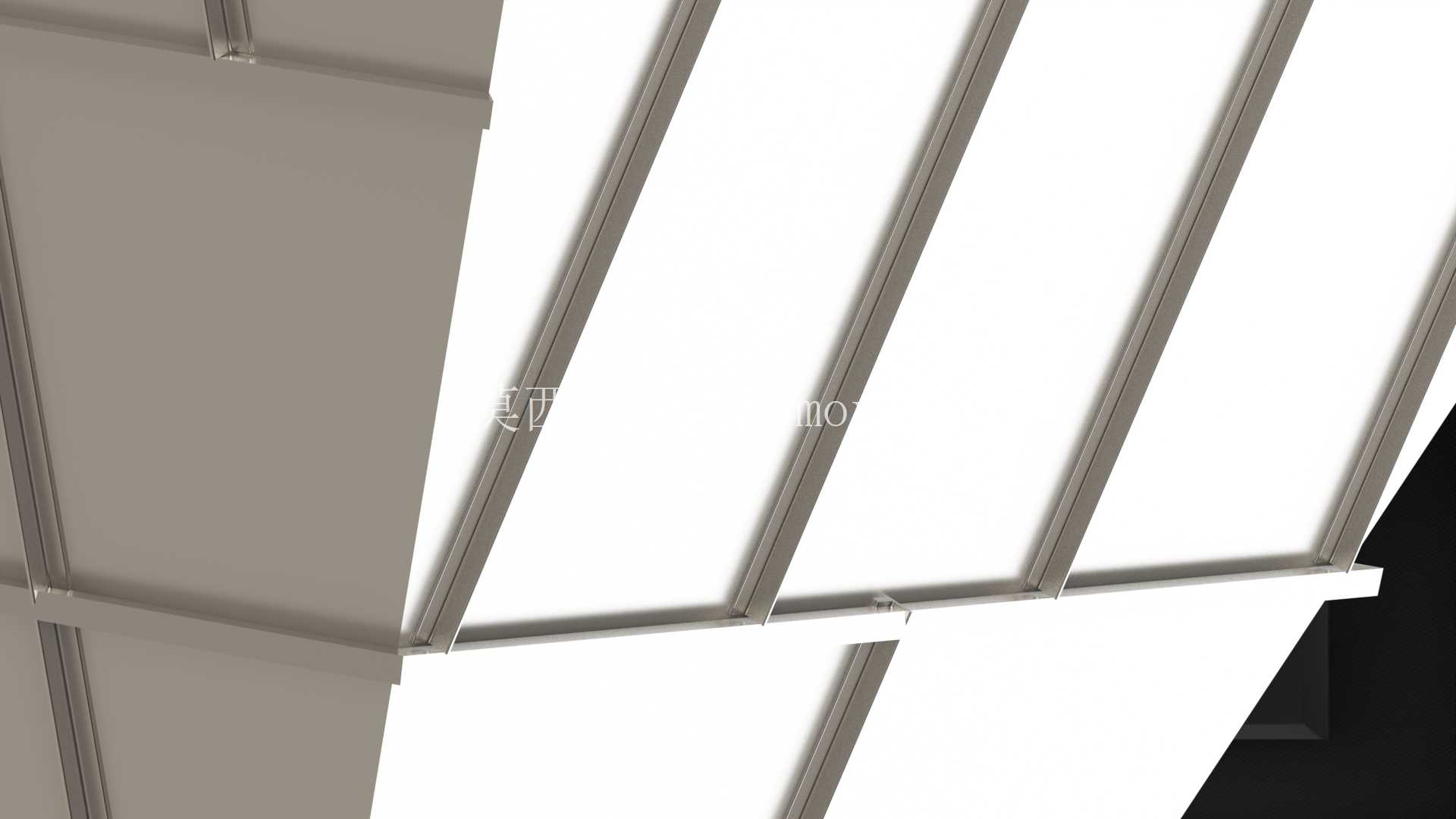

该料斗整体采用上宽下窄的方锥结构，顶部为方形法兰接口，用于和上方的袋室箱体密封连接，法兰边缘预留标准螺栓连接位，可匹配常规脉冲袋式除尘器的箱体安装尺寸，安装时需在法兰接触面铺设密封垫，避免含尘气流泄漏影响车间环境。侧部开设的方形进风口采用外翻法兰结构，可与前端的进气管道直接对接，进风口位置设置在斗体上部区域，避免进风气流直接冲刷斗壁造成磨损，同时能让进入的气流在斗腔内形成均匀的上升流场，减少局部涡流的产生。斗体侧壁设置多道环形加强筋，沿锥度方向等距分布，因为除尘系统运行时，风机抽吸会让设备内部形成负压环境，加强筋可提升斗体的结构刚度，避免薄钢板焊接的斗体在负压作用下出现变形，同时也能减少设备运行过程中的结构振动，降低共振引发的焊缝开裂风险。

设计过程中，锥壁的倾斜角度是核心参数，需要结合所处理粉尘的安息角进行确定，针对常规工业粉尘的物理特性，斗壁与水平面的夹角设置为不小于60度，确保清灰掉落的粉尘能依靠自身重力顺利沿壁面滑落，不会在斗壁上滞留堆积，避免长期积灰引发的斗体载荷增加、粉尘潮解板结堵塞排料口等问题。斗体底部收缩为小尺寸方形接口，用于和下方的卸灰装置连接，接口尺寸匹配常用的星型卸灰阀安装标准，可直接适配常规规格的卸灰设备，无需额外制作过渡连接件。进风口内侧可根据实际使用需求增设导流板，引导进入的气流向斗体中心扩散，避免气流直接冲击对面的滤袋，延长滤袋的使用寿命，同时减少气流直接卷吸底部已沉降粉尘的概率，降低二次返混的可能。

建模过程中，先通过基准面定位确定顶部法兰、进风口、底部排料口的空间位置，以放样特征生成锥形斗的主体壁面，再依次添加法兰翻边、加强筋、安装孔等细节结构，所有焊接位置预留合理的焊接收缩余量，板材厚度根据设备处理风量、负压等级选用对应规格的冷轧钢板，针对处理磨琢性较强粉尘的使用场景，还可在斗壁内侧增设耐磨衬板，提升结构的耐磨性能，延长设备整体使用寿命。安装时需保证斗体的垂直度偏差不超过千分之一，避免因倾斜导致单侧斗壁角度变小，引发积灰问题，所有连接法兰的螺栓需均匀紧固，确保密封性能满足系统负压运行要求，外部可根据使用环境做防腐涂装处理，适应不同工况的腐蚀防护需求。
