50mm短型T型三通管路连接接头

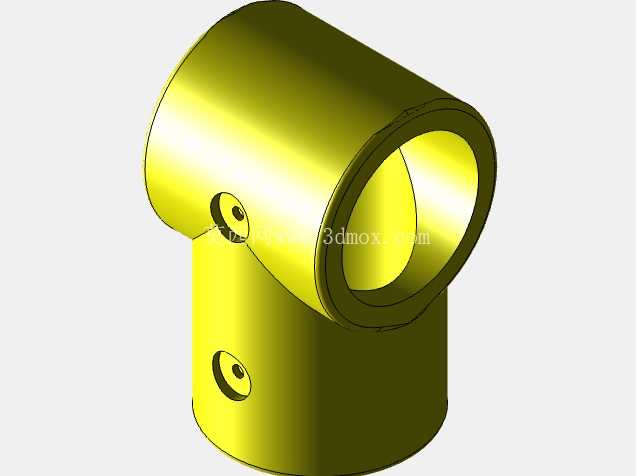

　　在紧凑空间的流体管路布设场景中，这类短型T型三通接头是解决管路横向分支需求的核心连接件，尤其适配安装空间受限、无法使用常规长度三通构件的工况，常见于小型化工流体输送、实验室管路排布、紧凑型给排水支路改造等场景，能够在极小的轴向占用空间内完成主管路与横向支路的连通，避免常规三通过长导致的管路弯折、空间干涉问题。从结构设计来看，该接头主体采用正交贯通的双圆柱腔体结构，主管路为通径50mm的直通圆柱腔，支路接口垂直开设在主管路侧壁中部位置，整体轴向长度远小于标准等径三通，专门针对安装空间局促的布设场景做了尺寸压缩，在保证通径流量满足要求的前提下，最大限度缩减了接头的整体外轮廓尺寸。

　　接头侧壁预留的两个带孔凸台结构，是为了适配管路安装时的定位销接或者辅助固定需求，在管路布设完成后，可通过这两个凸台穿装固定件，将接头与周边安装基座做辅助限位，避免管路内流体压力波动导致接头移位、接口渗漏的问题。设计过程中首先要保证两个正交腔体的贯通处过渡平滑，避免直角结构导致的流体阻力增大、杂质淤积问题，建模时需要对相贯线位置做合理的圆角过渡处理，同时要控制接头整体的壁厚均匀性，FRP材质成型过程中如果壁厚差异过大，很容易出现固化变形、局部强度不足的问题，因此建模阶段需要反复校核不同位置的壁厚差值，保证圆周方向壁厚偏差控制在合理范围内。

　　从安装边界来看，该接头两端的主管接口适配50mm通径的对应管材，安装时不需要额外预留过长的轴向操作空间，相比标准三通能够节省近三分之一的轴向安装尺寸，在贴墙布设、设备内部狭小空间走管的场景下，这种短尺寸设计的优势尤为明显。支路接口同样匹配对应通径的管材，正交布局的结构能够保证支路流体从主管路分流时的流向转折更顺畅，减少流体对冲产生的管路振动。实际选型应用时，需要注意该接头的适用压力范围与FRP材质的流体兼容性，避免用于超高压管路或者与FRP材质有腐蚀性反应的流体输送场景，安装前需要确认接口位置的配合公差，保证管材插入深度符合密封要求，侧壁的固定凸台不需要承受主要的管路载荷，仅做辅助防移位使用，不能替代主管路的管卡固定结构。

　　建模过程中需要重点关注相贯位置的曲面连续性，避免出现建模棱角导致的后期成型应力集中，同时要保证两个接口的同轴度、垂直度公差符合管路安装的精度要求，若接口垂直度偏差过大，安装后会出现管材别劲、密封面受力不均的问题，长期使用容易出现渗漏风险。这类短型三通接头的设计核心就是在保证管路连通功能的前提下，最大限度压缩结构尺寸，解决狭小空间的管路分支难题，和常规长度三通相比，它没有多余的结构冗余，所有结构特征都服务于紧凑安装、稳定连通的核心需求，没有额外的冗余结构增加不必要的占用空间。
