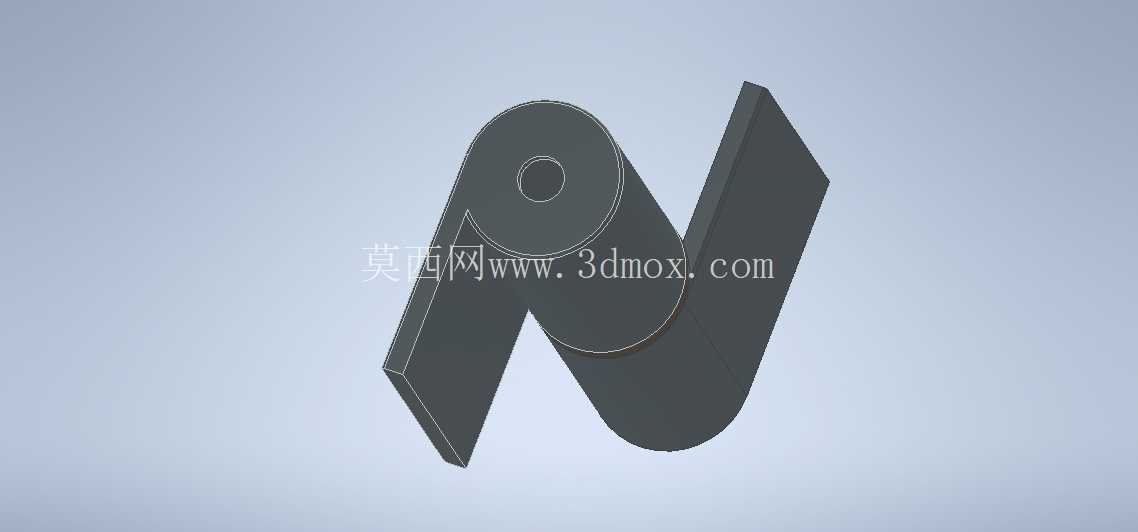

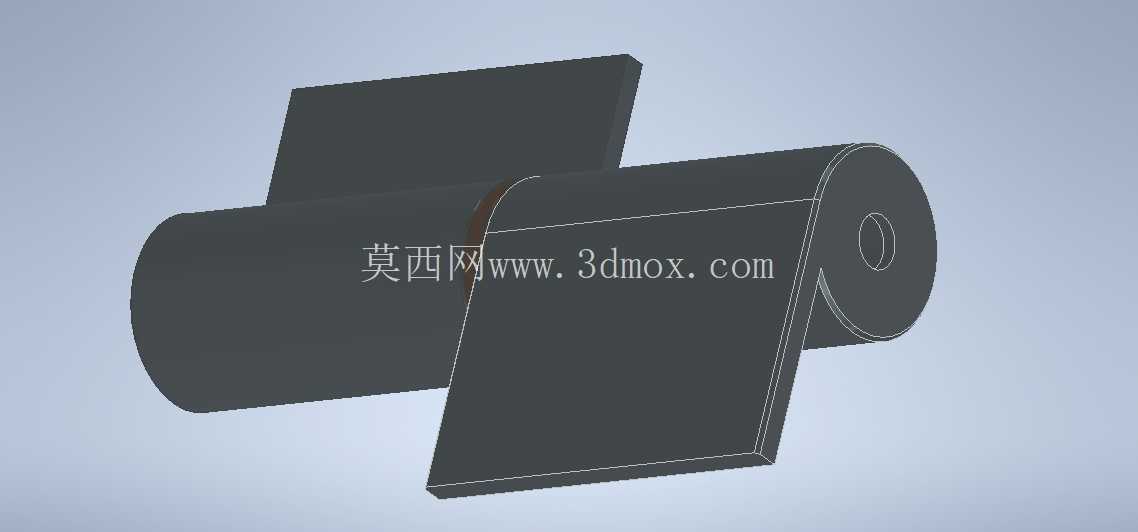

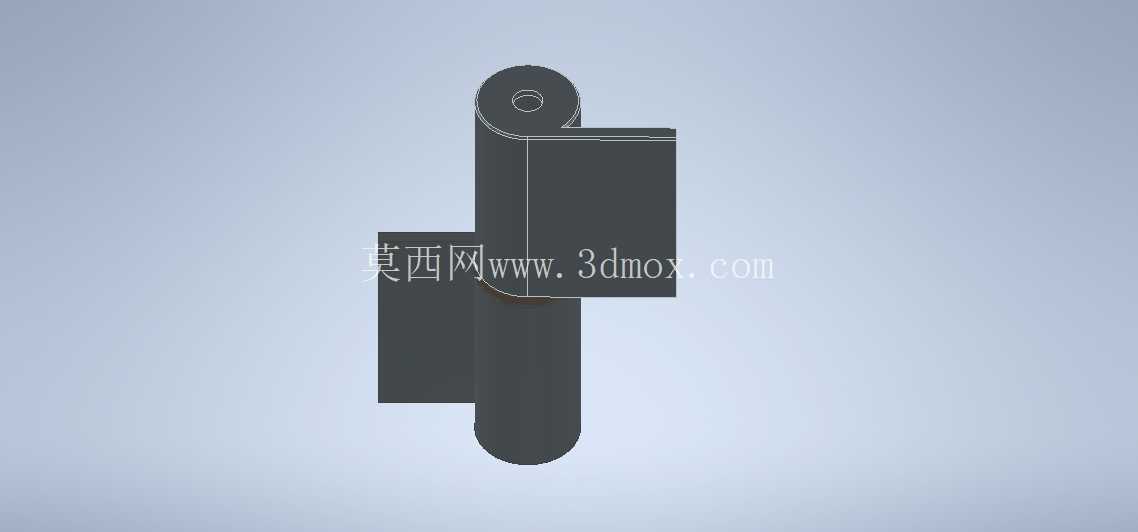

带青铜垫圈的14x60规格旗形铰链结构

在工业柜体、设备防护门、小型舱室翻盖的连接场景里，旗形铰链一直是拆装需求较高场景的首选连接件，这款14x60规格的旗形铰链搭配1.5mm青铜垫圈的设计，刚好适配多数中小型工业防护结构的开合需求。从实际安装边界来看，该铰链单片页片的主体长度为60mm，合页卷管的外径对应14mm的适配轴径，安装时不需要在门框与门体上做复杂的沉孔加工，页片上预留的安装位可直接适配M4-M5规格的紧固件，不管是焊接固定在钢质结构件上，还是通过螺栓锁附在铝型材框架上，都能留出足够的操作空间，不会出现紧固件与卷管干涉的问题。

设计阶段特意加入的1.5mm青铜垫圈，是针对普通旗形铰链长期开合后容易出现金属磨损、轴芯锈蚀卡滞的痛点做的优化，青铜材质本身的自润滑特性，能让铰链在无额外润滑脂的工况下，承受上万次开合循环也不会出现明显的旷量，同时垫圈隔开了两个钢质页片的直接接触面，避免潮湿工况下出现异种金属粘接锈死的问题，在户外机柜、食品加工设备护罩这类不方便定期做润滑维护的场景里，这个结构能大幅降低后期维护的频次。

从功能特性上看，这款旗形铰链保留了传统旗形铰的快拆属性，当需要拆卸门体做设备内部检修时，只需要将门体向上抬起，让轴芯从卷管中脱出即可完成门体分离，不需要拧动全部安装螺丝，对于需要频繁拆装护罩的自动化设备、生产线防护栏来说，这个特性能大幅缩短检修停机的时间。铰链的页片采用等厚钢板冲压成型，卷管部位做了整圈卷圆包覆，轴芯与卷管的配合间隙控制在0.1mm以内，开合过程中不会出现明显的径向晃动，门体闭合后的对位精度能控制在0.2mm以内，不会因为铰链旷量导致门体密封胶条压合不均的问题。

实际选型应用时，这款铰链单组的额定承重能达到25kg，单扇宽度在800mm以内、高度在1200mm以内的钢质防护门，上下各安装一组该铰链就能满足承重需求，不需要额外加装辅助支撑轮。如果是用在有焊接需求的钢质柜体上，页片表面没有做喷涂处理，焊接时不会出现涂层受热脱落产生气孔的问题，焊接完成后再统一做表面喷塑处理即可；如果是用在铝型材框架上，页片的安装孔位刚好匹配欧标3030、4040铝型材的槽口中心距，不需要额外做转接板，直接用T型螺栓就能完成固定。

很多结构工程师在做小型设备门体连接时，容易忽略垫圈对铰链寿命的影响，普通无垫圈的旗形铰链在开合频率较高的场景下，往往使用半年到一年就会出现页片磨损掉屑、开合异响的问题，这款带青铜垫圈的结构，相当于在两个摩擦副之间加入了一层耐磨缓冲层，哪怕是在有少量粉尘的车间工况下，粉尘进入卷管间隙后也会被青铜垫圈阻挡，不会直接磨损轴芯表面，能有效延长铰链的整体使用寿命。另外在安装尺寸的容错性上，该铰链的页片安装孔做了微量的长圆孔设计，现场安装时如果门框与门体的焊接对位存在1mm以内的误差，也能通过长圆孔的调节量完成对位，不需要重新扩孔或者返工焊接，能降低现场装配的调试难度。
