九十度玻璃钢弯管接头结构设计

　　在化工流体输送、市政给排水、腐蚀性介质传输的管路布设场景中，管路转向位置的配件选型直接决定整套管线的运行稳定性与使用寿命，这款90度转向的FRP管件，正是针对这类场景开发的管路连接配件。从实际工程应用的反馈来看，普通金属弯头在酸碱介质、高湿户外环境下极易出现锈蚀、结垢、内壁糙率上升的问题，不仅提升管路输送阻力，还会因腐蚀穿孔引发介质泄漏风险，而玻璃钢材质本身具备优异的耐腐性能、轻质高强特性，在同口径承压要求下，自重仅为碳钢弯头的四分之一左右，大幅降低管路支架的承重负载，也减少现场安装的吊装、对位难度。

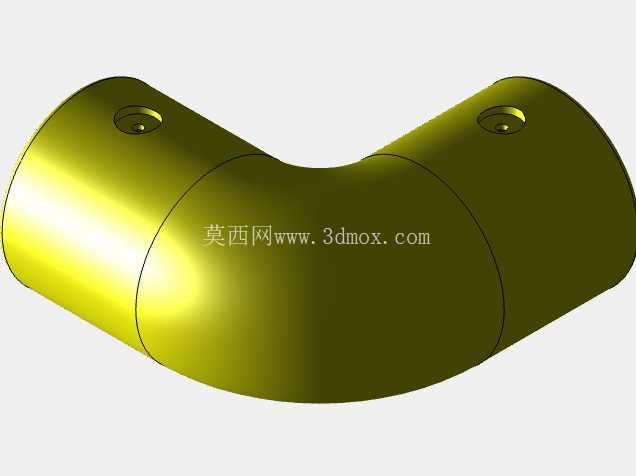

　　这款弯头的公称通径为50毫米，属于中小口径管路常用的转向配件，两端采用直段承插结构设计，直段长度预留了充足的粘接或法兰对接余量，安装时无需额外裁切管件本体，可直接与同规格的FRP直管段完成对接，对接后内壁过渡平滑，不存在传统焊接弯头常见的焊瘤、错边缺陷，能有效降低介质流经转向位置的局部阻力损失，减少管路系统的泵送能耗。从结构设计细节来看，弯头的弯曲半径采用了长半径弯头的曲率设计，相比短半径弯头，介质流经时的流向变化更平缓，可有效降低高速流体对弯头外侧内壁的冲蚀磨损，尤其适合输送含固体颗粒的浆体介质、或者高流速腐蚀性气体的管路场景。

　　管件两端的外壁上预留了定位凹点结构，现场安装时可通过该凹点快速确认管件的插接深度，避免因插接不到位引发的接头脱落、密封失效问题，也能保证多段管线对接时的转角精度，减少现场施工的测量对位工作量。在实际选型适配过程中，需要注意该管件的安装边界条件：弯头两个直段的轴线夹角严格控制在90度，安装时需保证两端连接的直管段轴线与弯头直段轴线重合，避免强行对位产生的装配内应力，长期带应力运行会导致玻璃钢材质出现微裂纹扩展，最终引发结构失效。另外，该管件的承压等级匹配常规民用给排水、低压化工输送管路的压力要求，不适用于高压蒸汽、高温热油这类超出玻璃钢材质耐温范围的介质输送场景。

　　从建模逻辑来看，这款管件的三维建模过程优先保证了内壁流道的连续性，建模时先构建中心弯曲轨迹线，再以通径尺寸为基础扫描生成内壁曲面，之后按照玻璃钢管件的常规壁厚向外偏置生成外壁实体，两端的定位凹点采用拉伸切除的方式生成，所有过渡位置都做了圆角处理，避免应力集中问题，模型的尺寸公差完全适配现有FRP管路的安装标准，可直接用于管路布设的三维装配仿真、施工前的碰撞检查，也能作为玻璃钢管件开模生产的结构参考。在户外管线布设场景中，这类FRP弯头还具备优异的抗紫外线老化性能，无需像金属弯头那样额外做防腐涂装、定期补刷防锈漆，后期运维成本远低于传统金属配件。在通风管路系统中，这款弯头也可用于通风管道的直角转向，光滑的内壁能减少风阻，降低通风系统的运行噪音，两端的定位结构也方便与通风软管、硬质风管做抱箍连接，适配多种不同的管路连接工艺。
