带防滑凸筋的快插式金属管路连接接头

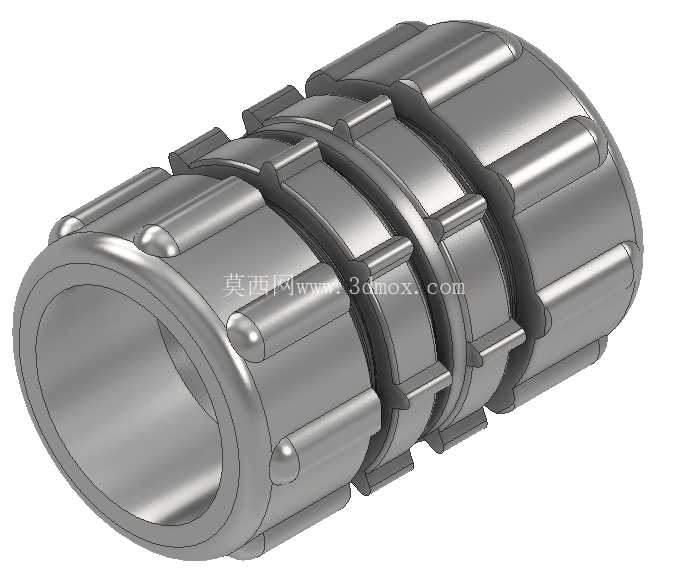

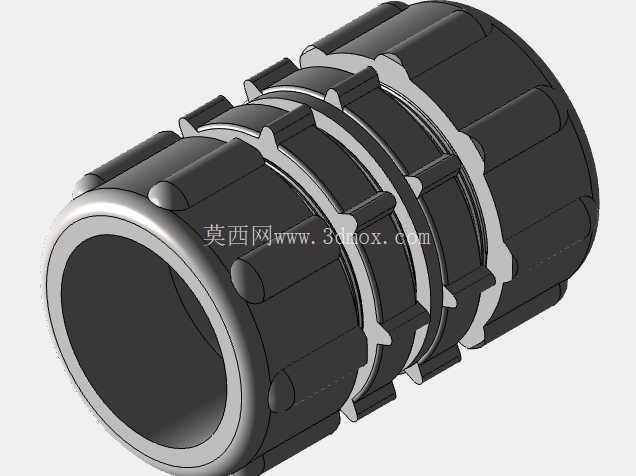

　　这款金属管路连接接头，主要面向中低压流体输送场景的管路接驳需求，常见应用在工业气动回路、低压液压输送、小型设备冷却管路、家装给排水快接改造等场景，相比传统螺纹接头，它的安装效率更高，不需要额外套丝、缠生料带，徒手就能完成初步锁紧，适合需要频繁拆装维护的管路布局。从结构设计来看，接头整体采用三段式阶梯外轮廓，每段环向均匀分布凸起的防滑筋条，筋条做了圆角过渡处理，既避免安装时硌手划伤，又能在戴劳保手套操作时提供足够的摩擦力，不会因为手上沾有油污、冷却液出现打滑拧不紧的情况。

　　接头内部是通径光滑内腔，没有突兀的变径台阶，能减少流体通过时的压损，避免管路内部出现紊流、积留杂质的问题，两端的接口尺寸匹配常规标准硬管、软管的外径公差，内部预装的密封胶圈在插接到位后会紧贴管壁，形成静密封结构，正常工况下不会出现渗漏。设计过程中优先考虑了安装边界的适配性，接头的最大外径比常规同通径螺纹接头小15%左右，在管路排布密集的设备内部，不会和相邻管路、设备壳体发生干涉，相邻防滑筋之间的凹槽深度控制在2mm，既保证了结构强度，又不会因为凹槽过深积存灰尘、油污，后期维护擦拭很方便。

　　接头的壁厚经过强度校核，在1.6MPa的工作压力下不会出现变形、开裂，环向的凸筋结构同时起到了加强筋的作用，相比光滑外圆的同壁厚接头，抗径向挤压能力提升了30%左右，哪怕安装时被工具意外磕碰，也不容易出现凹陷变形影响拆装。在实际选型使用时，需要注意匹配对应管路的材质硬度，如果是软管接驳，要确认软管的耐温、耐压范围和接头匹配，安装前要把管口的毛刺、飞边清理干净，避免插装时刮伤内部的密封胶圈，插装到位后可以轻轻反向拉动管路，确认锁止结构卡紧再投入使用。这类快插接头在自动化生产线的气动回路里用量很大，以往的螺纹接头在设备改线、维护时拆装要耗费大量时间，这款结构的接头能把单节点的拆装时间从几分钟压缩到十几秒，大幅降低设备停机维护的时间成本。

　　另外它的金属材质经过表面钝化处理，在常规潮湿、有弱腐蚀的工况下也能长期使用，不会轻易生锈卡滞，哪怕使用三五年后需要拆换，也不会因为锈蚀和管路粘死拆不下来。从建模角度看，这个接头的特征逻辑很清晰，先通过旋转特征做出主体的内外轮廓，再阵列做出环向的防滑凸筋，最后对所有锐边做倒圆角处理，建模时要注意凸筋和主体的相接处做相切过渡，避免后续出工程图时出现线框杂乱，也能给后续的模具加工、数控加工提供清晰的特征参考，不会出现特征断裂、无法加工的问题。在做装配验证的时候，要重点检查接头和管路配合的轴向尺寸，确认插装到位后密封胶圈的压缩量在合理范围，压缩量太小容易渗漏，压缩量太大又会加速胶圈老化缩短使用寿命，一般胶圈的压缩量控制在15%-20%是比较合理的区间。另外接头两端的同轴度公差要控制在0.05mm以内，避免安装后管路出现偏斜，产生额外的安装应力，长期使用出现接头断裂、管路松脱的问题。
