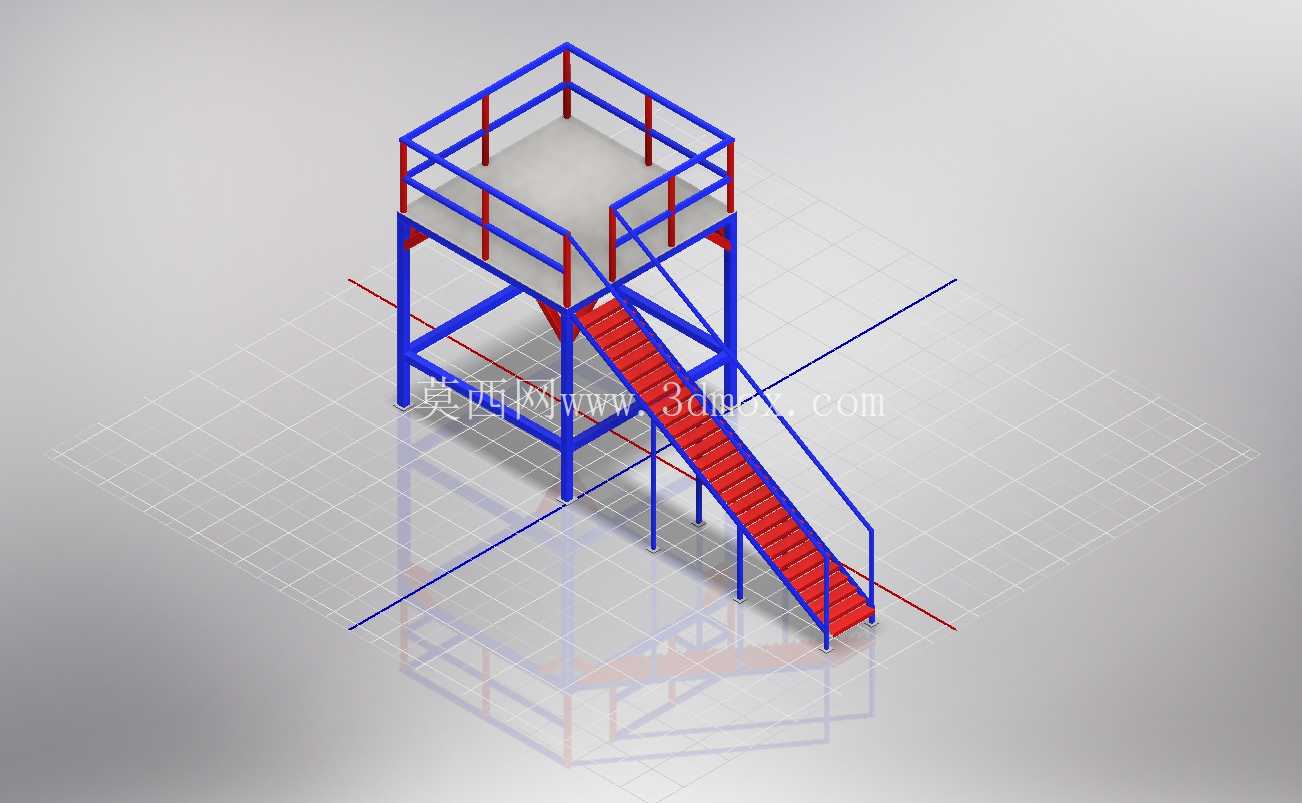

工业钢制带梯护栏作业操作平台

　　这套钢制通道平台的建模过程，最先要敲定的是安装边界的适配逻辑——不少厂区的设备巡检通道、生产线旁的高位操作工位，往往受限于现有管线排布、设备本体的突出结构，没法直接套用标准化的成品平台，所以建模初始就把框架的模块化拆分放在了首位，主支撑立柱采用方管截面选型，每根立柱的底部预留了与预埋钢板焊接的法兰盘结构，法兰盘上的螺栓孔做了长圆孔设计，允许现场安装时存在±15mm的位置偏差，抵消土建施工带来的预埋误差。平台甲板的承载能力按照常规工业巡检的2.0kN/㎡均布荷载设计，同时在楼梯入口、平台临边的护栏位置额外考虑了1.0kN的集中水平荷载，避免人员倚靠或者搬运物料倚靠时出现结构变形。

　　护栏的横杆间距严格按照工业防护的安全要求设置，底部设置100mm高的挡脚板，防止工具、小零件从平台边缘掉落砸伤下方作业人员，所有护栏的连接节点都采用可拆卸的螺栓连接，方便后期如果平台上方需要增设设备管线时，能局部拆卸护栏完成作业，不用整体切割破坏结构。楼梯段的踏步采用防滑花纹钢板弯折成型，踏步高度控制在180mm，踏步宽度250mm，符合工业作业场所的人行楼梯尺寸规范，楼梯两侧的扶手和平台护栏做了连贯衔接，没有出现断点，避免人员上下楼梯时扶握出现空挡。

　　整个平台的结构连接节点，除了立柱底部的焊接固定外，其余框架横梁、斜撑、楼梯段的连接全部采用高强度螺栓铰接，一方面是方便拆解运输，到现场不用大型焊接设备就能完成组装，另一方面也能在后期厂区布局调整时，对平台进行拆解移位，减少材料浪费。建模过程中特意对所有型材的交接处做了切角适配，避免出现型材干涉的问题，比如斜撑和主立柱的连接位置，提前按照斜撑的角度做了立柱连接板的角度匹配，现场安装时不需要二次切割打磨，直接对位拧螺栓即可。平台甲板下方的横梁排布间距控制在400mm，保证人员在甲板上行走时不会出现明显的踏空感，甲板和横梁之间采用沉头螺栓连接，螺栓头完全埋入甲板表面以下，不会出现凸起绊倒过往人员的情况。

　　考虑到工业场景下的防腐需求，所有钢结构件的表面处理预留了喷砂除锈后喷涂防锈漆、面漆的厚度余量，建模时的型材尺寸都按照成品涂装后的实际尺寸做了偏移，避免后期安装时因为漆层厚度导致装配间隙不足。另外在平台的对角位置预留了两个吊点结构，方便整体组装完成后用车间行车吊装就位，吊点的位置经过重心核算，吊装时平台能保持水平状态，不会出现倾斜滑落的风险。楼梯段的底部也设置了可调节的支撑脚，能适应现场地面不平整的情况，通过调节支撑脚的高度，让楼梯段和平台出口的高度差控制在2mm以内，避免出现绊倒风险。整个模型的所有结构件都做了可制造性校验，没有出现无法下料、无法焊接的死角，每一块板材、每一根型材的尺寸都符合常规钢材的供货规格，不用特殊定制材料，能有效控制加工制造成本，不管是用于新厂区的操作工位搭建，还是现有生产线的改造增设巡检通道，都能直接提取模型里的件号生成下料清单，直接对接车间加工。
