工字钢内嵌圆管组合支撑结构设计

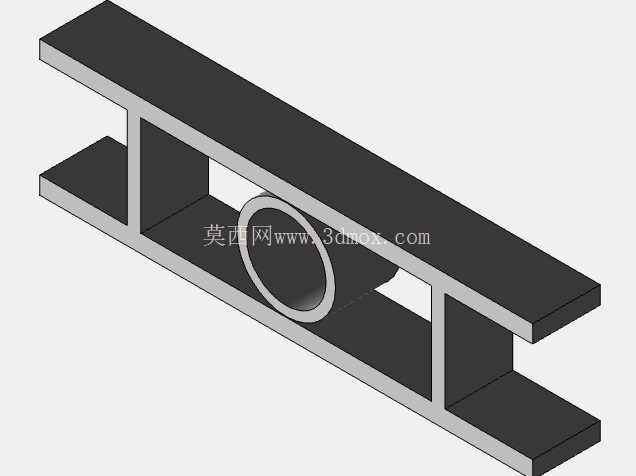

　　在工业厂房搭建、重型设备机架组装、户外体育设施支撑体系的施工场景里，这类工字钢内嵌圆管的组合承重构件是很常见的受力单元，很多刚入行的结构设计人员容易忽略型材组合后的受力协同问题，建模时往往只做简单的布尔合并，没考虑实际装配的间隙预留、焊缝位置的避让，最后出的加工图到了车间根本没法落地。从实际使用场景来看，这类构件常被用在需要兼顾抗弯和抗扭的支撑位置，普通单根工字钢虽然沿腹板平面的抗弯性能优异，但垂直于腹板方向的抗扭刚度不足，在承受偏心载荷或者横向交变载荷时，容易出现翼缘局部失稳的问题，而内嵌的圆管刚好可以填充工字钢上下翼缘之间的空腔，通过和腹板、翼缘内壁的焊接固定，形成封闭的箱型受力截面，大幅提升构件整体的抗扭性能，同时圆管自身的中空结构不会过多增加构件的整体重量，符合轻量化承重的设计需求。

　　做这个结构的三维建模时，首先要明确安装边界的约束条件：工字钢的上下翼缘平面是主要的安装贴合面，设计时要保证翼缘表面的平面度公差控制在合理范围，避免和对接的连接板出现贴合间隙，导致螺栓预紧后产生附加内应力；内嵌圆管的轴线要和工字钢的长度方向保持垂直，同时圆管的外壁和工字钢腹板、上下翼缘内壁之间要预留均匀的焊接坡口间隙，不能直接贴死，否则焊接时熔深不够，连接强度达不到设计要求。很多新手建模时会把圆管和工字钢内壁做完全贴合的干涉配合，实际加工时型材本身存在轧制公差，完全零间隙的设计根本没法把圆管嵌进去，通常单边预留1.5到2毫米的装配间隙是比较合理的，既方便现场装配定位，也能给焊缝填充留出足够空间。

　　从功能特性上看，这种组合结构不需要额外增加外部加强筋，就能在不显著提升截面高度的前提下，把构件的抗扭承载力提升40%以上，特别适合用在体育场馆看台的支撑横梁、户外健身器材的主承重架、小型输送线的机架主梁这类对安装空间有严格限制，同时又要承受多方向载荷的场景。设计时还要考虑构件两端的连接形式，通常工字钢两端会开螺栓孔或者焊接连接法兰，建模时要注意螺栓孔的位置要避开内嵌圆管的安装区域，防止钻孔时打到内部的圆管，影响装配精度；圆管的内径尺寸要根据实际穿过的管线或者销轴尺寸来确定，如果是用来走穿线管路，圆管两端要做倒角处理，避免穿线时刮破线缆绝缘层，如果是作为销轴铰接的孔位，圆管内壁还要预留衬套的安装余量，保证铰接转动的灵活性。外形尺寸方面，这类构件的长度通常根据实际支撑跨度来确定，工字钢的型号选择要结合跨度和额定载荷做抗弯校核，内嵌圆管的外径一般比工字钢上下翼缘之间的净距小3到4毫米，保证装配间隙均匀，圆管的长度和工字钢的腹板高度保持一致，两端和工字钢翼缘的内壁齐平，焊接后打磨平整，不会突出翼缘表面影响安装贴合。建模过程中还要注意焊缝的表达，不需要把每一条焊缝都建模出来，但要在工程图里明确焊缝的高度、焊接形式，是连续角焊缝还是间断焊，对于承受动载荷的使用场景，还要在圆管和腹板连接的位置增加塞焊孔，进一步提升连接的抗疲劳性能，避免长期受载后焊缝开裂。

　　很多设计人员容易忽略的是型材的圆角过渡，工字钢的翼缘和腹板连接位置本身有轧制圆角，建模时如果把这个直角做死，内嵌圆管的装配位置就会和轧制圆角产生干涉，实际根本装不到位，所以在确定圆管外径的时候，一定要把工字钢的内圆角半径考虑进去，适当减小圆管外径或者在圆管对应位置做切边处理，避开圆角干涉区域。另外，这种组合构件做表面处理的时候，因为内部空腔是半封闭结构，喷漆或者镀锌时要在圆管和工字钢连接的位置预留流液孔，避免处理液残留在空腔内部导致后期锈蚀，建模时就要提前把这些工艺孔的位置预留好，不要等到加工时才临时打孔，破坏构件的整体受力性能。
