齿轮驱动曲柄滑块活塞传动机构

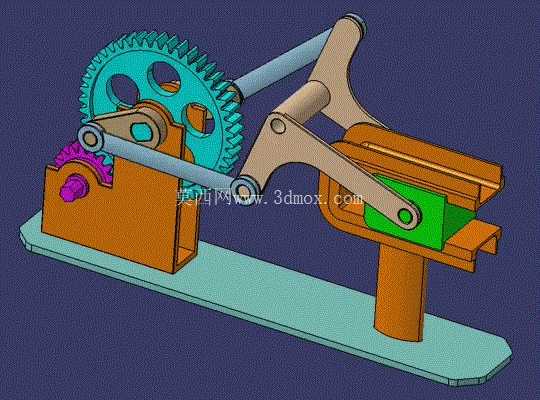

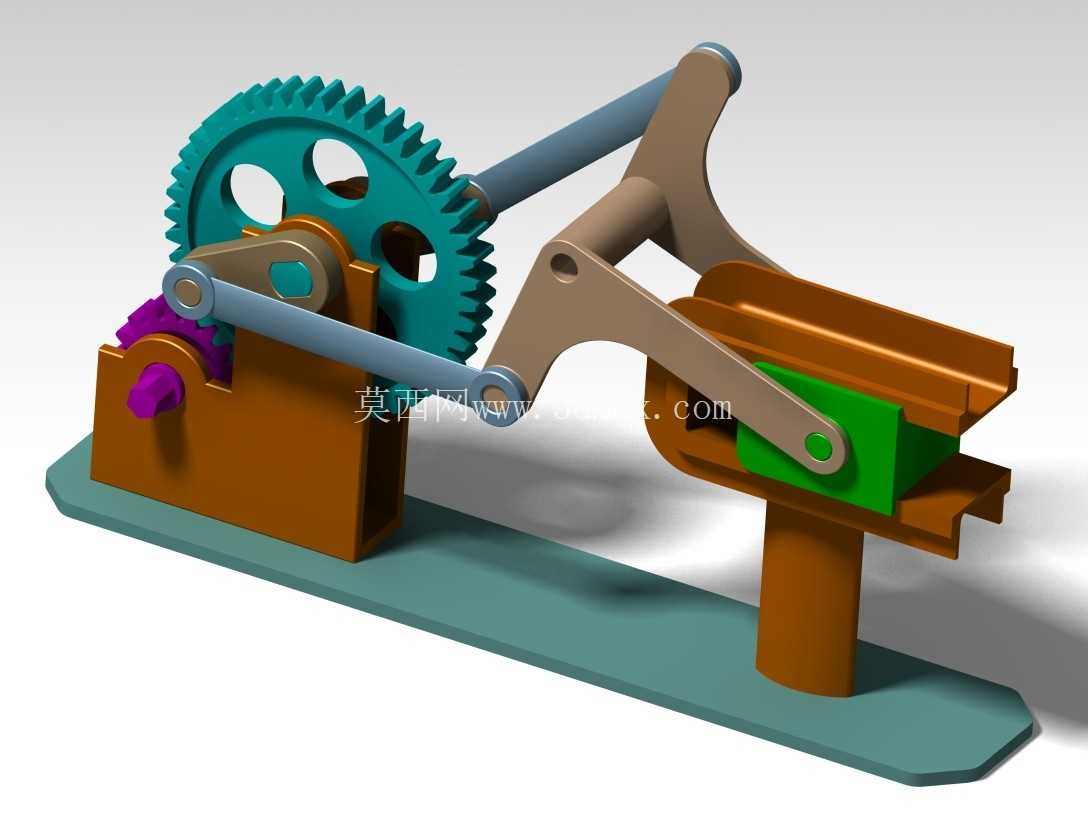

这套齿轮驱动的活塞传动结构，核心是通过齿轮副的定比传动，将输入轴的连续回转运动，经连杆机构转换为活塞的直线往复运动，整套机构的运动逻辑完全贴合常规往复式动力、输送类设备的核心传动原理，常被用作机械原理教学演示、小型往复泵、低压气动输送装置的核心传动单元原型。从实际应用场景来看，这类结构最常出现在教学实验室的机械原理示教台、小型计量泵的动力端、低压工况下的物料推送装置中，相比偏心轮直驱的活塞结构，齿轮驱动的形式可以通过调整齿轮齿数比灵活改变活塞的往复频次，不需要额外搭配变速机构，在小功率、固定行程的往复动作场景下，能有效缩减整体传动链的长度，减少不必要的传动损耗。

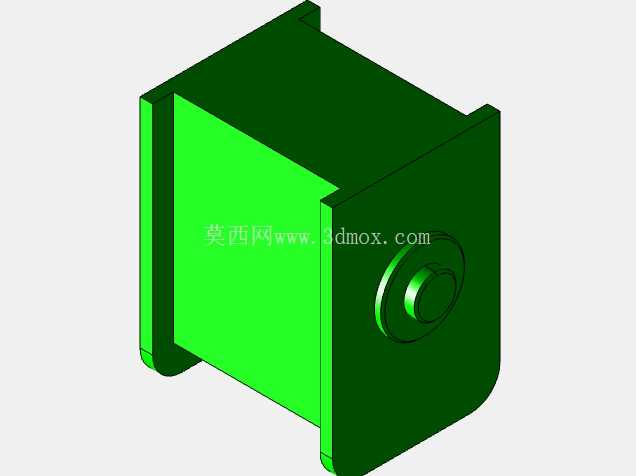

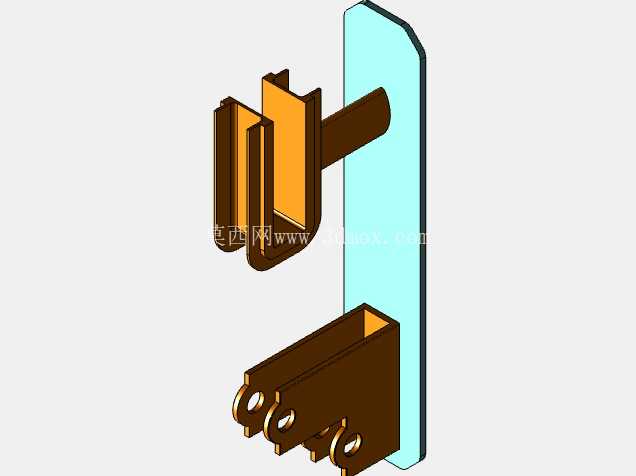

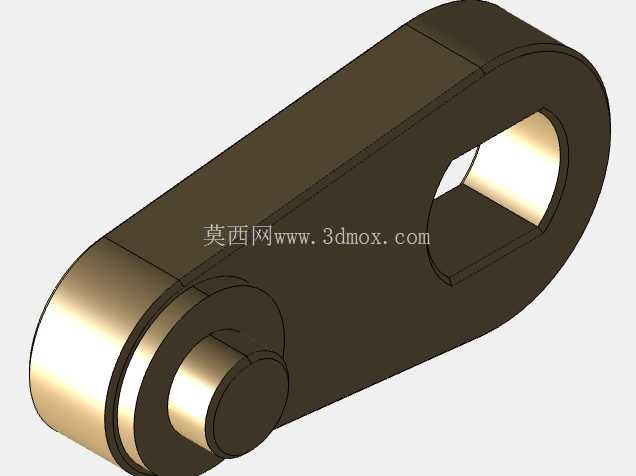

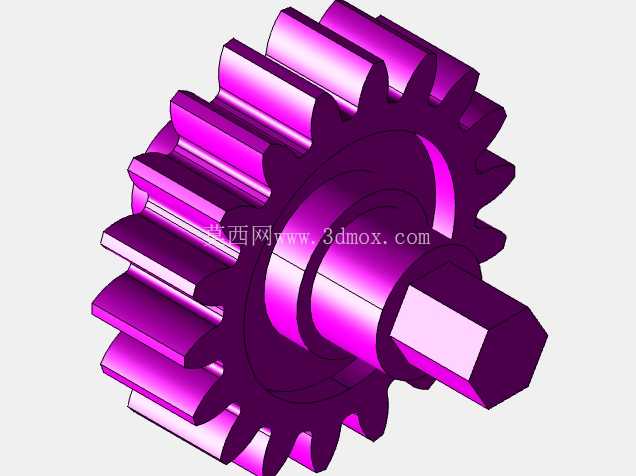

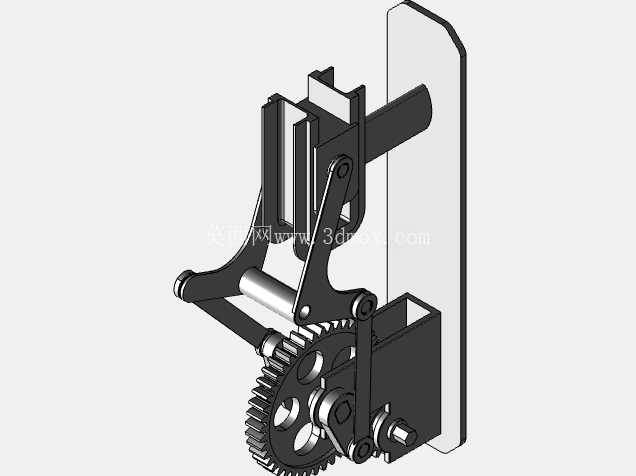

从功能特性上看，整套机构的动力输入侧为主动小齿轮，与大直径从动齿轮形成外啮合直齿传动，从动齿轮与曲柄为同轴固连结构，曲柄销通过铰接连杆与活塞端部形成转动副，活塞被约束在水平导向槽内，仅能沿槽体方向做直线往复运动。齿轮啮合侧预留了合理的齿侧间隙，既可以避免加工误差导致的卡滞，也能补偿常温下金属件的热胀量，连杆两端的铰接孔均设计了衬套安装位，实际加工时可镶嵌铜质或聚四氟乙烯衬套，降低铰接位置的磨损速率，延长机构的连续运行寿命。导向槽的内壁设计有可拆卸的耐磨压板，磨损后仅需更换压板即可恢复导向精度，不需要整体更换槽体构件，大幅降低后期维护成本。

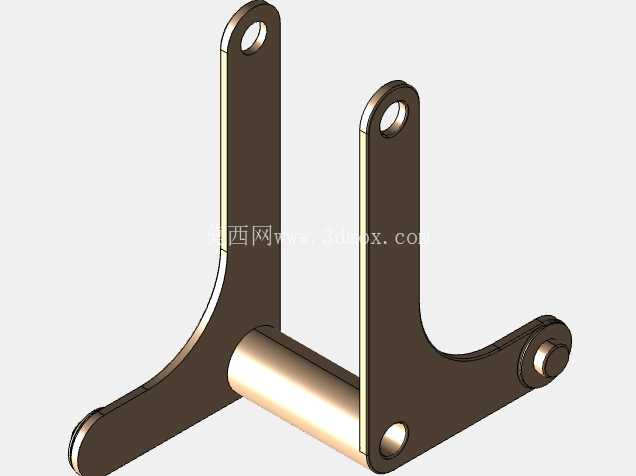

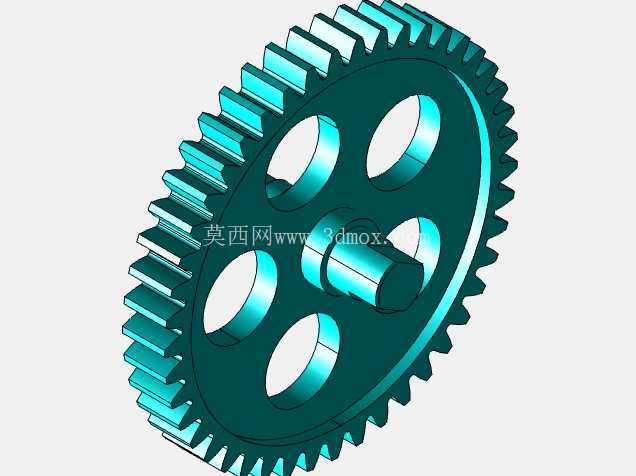

设计思路上，整套结构优先保证运动轨迹的确定性，所有转动副的轴线均保持平行，避免出现附加的侧向力矩导致活塞运行卡滞；底座采用一体化平板结构，所有支撑立柱、齿轮轴座、导向槽体均通过定位销与底座连接，装配时可以通过定位销快速确定各构件的相对位置，不需要反复调校同轴度。齿轮的辐板位置开设了三个均匀分布的减重孔，在不影响轮齿强度的前提下降低转动惯量，减少机构启停时的惯性冲击；连杆采用变截面设计，靠近曲柄销的位置截面尺寸更大，对应承受更大的交变弯矩，靠近活塞侧的截面适当收窄，在保证结构强度的同时控制整体重量。活塞与导向槽的配合面设计有0.02-0.05mm的间隙，实际运行时可在间隙内填充润滑脂，形成薄油膜降低滑动摩擦阻力。

从安装边界与尺寸逻辑来看，整套机构的安装基准为底座底面，底座上预留了四个沉头安装孔，可通过螺栓固定在设备台面或实验台架上，安装时需要保证底座平面的平面度误差不超过0.1mm，避免轴座安装偏斜导致齿轮啮合不良。齿轮轴的输入端伸出底座侧面，可通过联轴器与驱动电机、手动摇柄等动力源连接，输入端轴径的尺寸匹配常规小型联轴器的安装规格，不需要额外做轴径转接。活塞的伸出端设计有标准的螺纹连接孔，可根据实际使用需求加装推头、活塞杆密封组件等外接构件，不需要对活塞主体做二次加工。导向槽的侧面预留了润滑脂注油孔，可定期加注润滑脂维护铰接点与滑动面，不需要拆解整套机构。整套机构的运动行程由曲柄的偏心距决定，调整曲柄销的固定位置即可在小范围内改变活塞行程，适配不同的往复位移需求，齿轮传动比的选择则对应活塞每分钟的往复次数，可根据实际工况的动作频次需求匹配对应的齿轮齿数，不需要改动其余构件的结构尺寸，具备较好的工况适配性。
