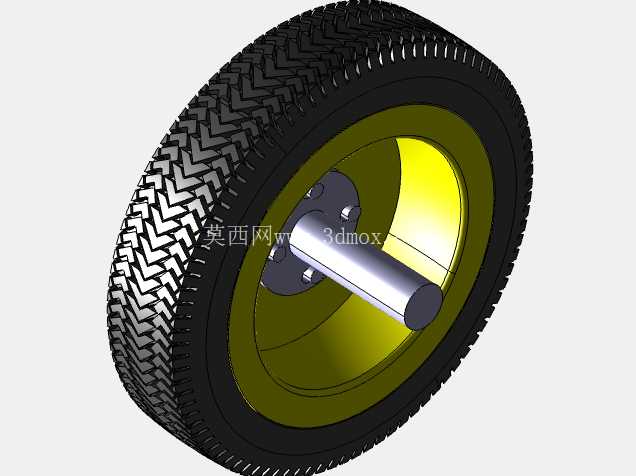

人字纹橡胶轮胎配亮黄轮毂总成结构

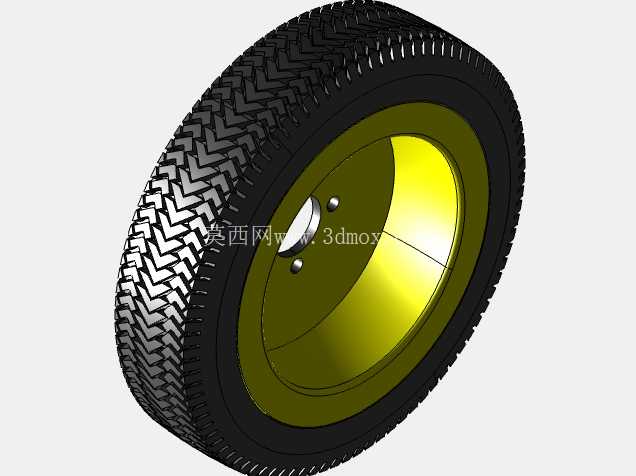

这套轮组总成的设计核心围绕非铺装路面行走场景展开，胎面采用大角度人字交错花纹，花纹块深度较常规公路轮胎提升40%左右，相邻花纹块之间预留了足够的排泥排沙间隙，在泥泞、松软沙土、碎石路面行驶时，花纹块可以有效嵌入路面表层，避免轮组打滑空转，同时滚动过程中花纹间隙的形变可以快速甩出附着的泥沙，不会出现泥堵花纹导致抓地力骤降的问题。轮毂部分采用分体式压合结构，轮辋与辐板之间采用环焊固定，安装面预留三个均匀分布的定位螺栓孔，孔位同轴度公差控制在0.05mm以内，适配多数小型代步车辆、场地作业小车的轮轴安装标准，安装止口的倒角设计为15度，装配时可以快速导向对位，减少装配过程中对轴头密封件的刮蹭损伤。

从设计思路来看，胎体的帘布层采用双层交叉排布结构，兼顾径向承载能力与侧向形变余量，胎侧厚度控制在8mm，既可以抵御行驶过程中碎石、枝桠的穿刺，又不会因为胎侧过硬导致滤震性能下降，在低速行驶状态下可以过滤掉路面大部分细碎颠簸，降低车架整体的振动传导。轮毂的涂装采用亮黄色防腐涂层，涂层厚度控制在60-80μm，经过盐雾测试可以满足户外潮湿环境下的使用需求，不会因为长期接触泥水出现涂层脱落、基材锈蚀的问题，轮辋的边缘做了卷边强化处理，在轮胎低压行驶或者受到侧向冲击时，轮辋不会出现变形开裂的问题，同时卷边结构可以更好地卡紧轮胎胎圈，避免轮胎在大扭矩输出时出现胎圈脱滑的故障。

实际应用场景覆盖小型场地作业车、低速代步车、园林作业机具、非道路移动小车等领域，轮组的额定承载能力按照单轮120kg设计，适配最高25km/h的行驶速度，安装中心孔直径匹配常规25mm轴头，螺栓孔的节圆直径按照标准小型车轮参数设定，不需要额外改装转接法兰就可以直接替换同规格的原厂轮组。胎面的人字花纹采用非对称排布设计，正向行驶时花纹块先接触地面的边缘做了圆弧过渡，减少花纹块拍打地面产生的行驶噪音，反向行驶时花纹的排水排泥性能不会出现明显衰减，不管是前进还是倒退状态下都能保持稳定的抓地性能。

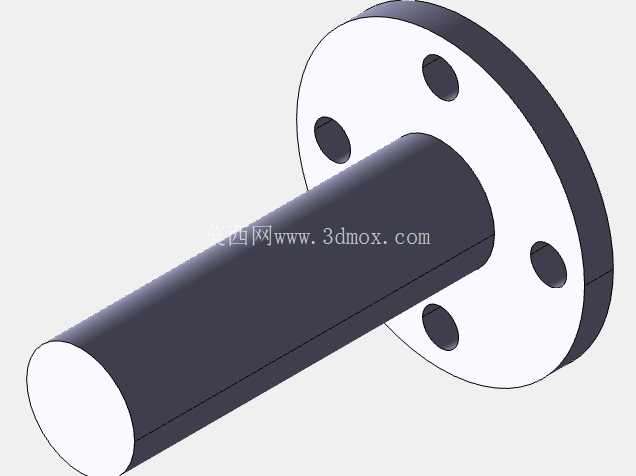

在安装边界方面，轮组的总宽度控制在120mm，轮胎充气后的外径为320mm，转向时轮组与车架轮拱的最小预留间隙只需要20mm即可，不会出现转向蹭胎的问题，轮毂的安装面到轮辋中心的偏距设置为正偏距30mm，轮组安装后不会超出车身侧围太多，同时可以保证轮轴轴承的受力点在合理范围内，减少轴承长期偏载导致的早期磨损。轮胎的充气压力推荐值为1.8-2.2bar，在这个压力区间内胎面的接地面积可以达到最优状态，既不会因为压力过高导致胎面中部快速磨损，也不会因为压力过低导致胎侧反复屈挠出现过热脱层。

细节设计上，轮毂的气门嘴预留孔做了橡胶密封圈安装槽，安装气门嘴后可以保证轮辋的气密性，不会出现慢漏气的问题，胎面的花纹块根部做了R2的圆角过渡，避免应力集中导致花纹块在频繁冲击下出现掉块、开裂的问题，轮辋内部的焊缝做了打磨平滑处理，不会有尖锐凸起磨损轮胎内胎或者气密层。这套轮组在建模过程中还原了所有装配细节，包括螺栓孔的倒角、胎面花纹的拔模斜度、轮辋的卷边弧度，不管是用于整车装配的干涉检查，还是用于行走系统的性能仿真，都可以直接调用，不需要额外做细节补全。针对不同的使用场景，还可以通过调整胎面花纹深度、轮毂材质参数来适配更高承载或者更高速度的使用需求，比如将轮毂材质从钢制替换为铝合金，可以降低轮组的转动惯量，提升车辆的加速响应性能，将胎面橡胶配方调整为耐磨配方，可以提升轮组在硬质铺装路面的使用寿命。
