恒张力电缆收放绕线装置结构设计

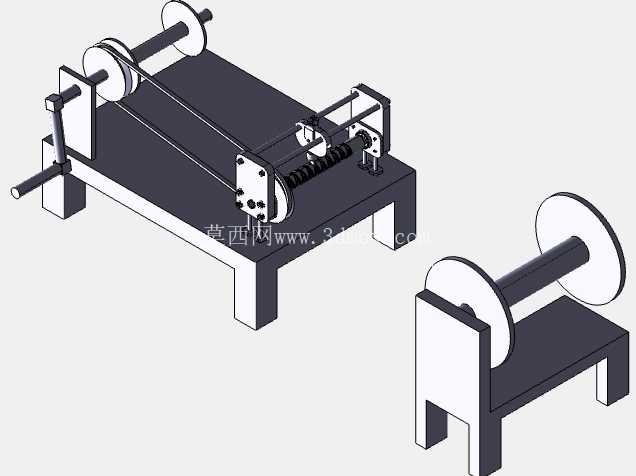

　　在电线电缆生产、线束加工、线缆成卷包装以及需要长线缆往复收放的工业作业场景中，线缆张力的稳定控制直接决定了作业质量与生产效率，张力过大容易拉细线径、拉断缆芯，张力过小则会出现线缆松垮、排线乱层、缠绕打结的问题，这套恒张力电缆收放装置正是针对这类工况需求设计的专用机械结构。从结构布局来看，整套装置采用分体式双机架设计，分别对应放卷工位与收卷排线工位，两个工位之间通过带传动实现动力的同步传递，避免独立驱动带来的转速差引发的张力波动。

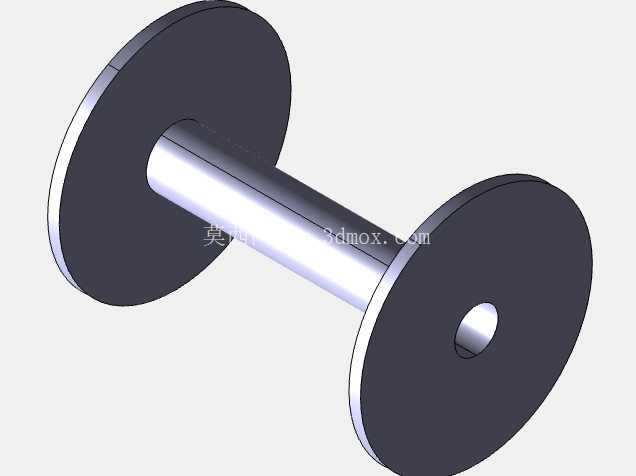

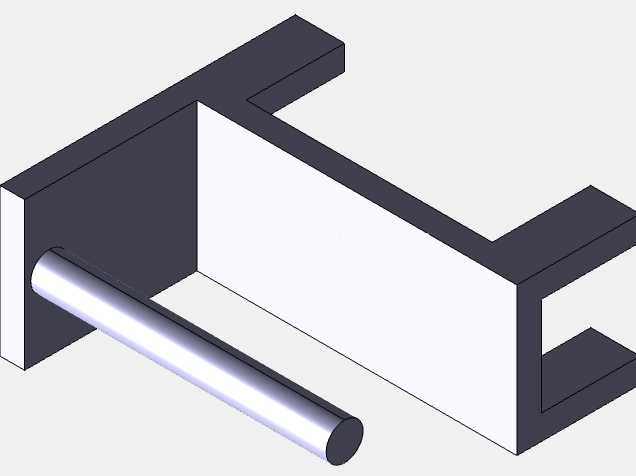

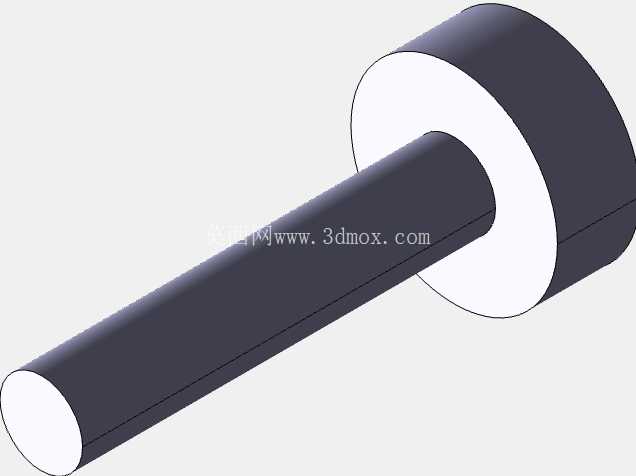

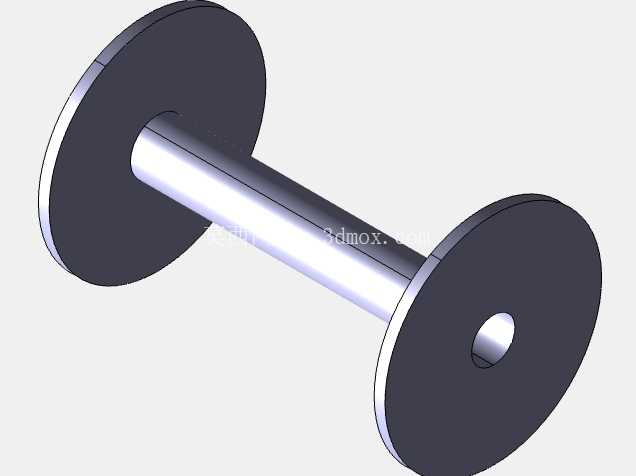

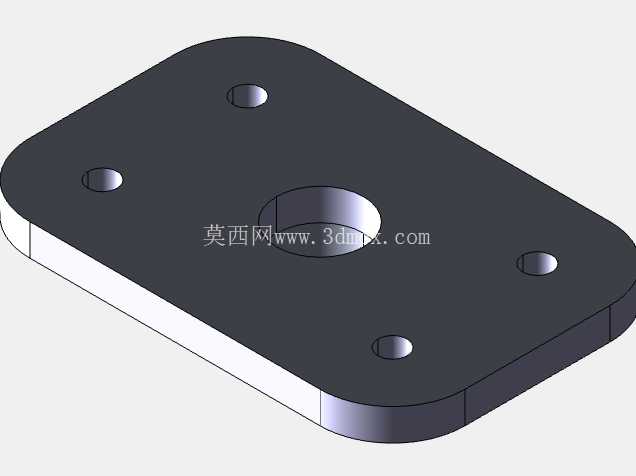

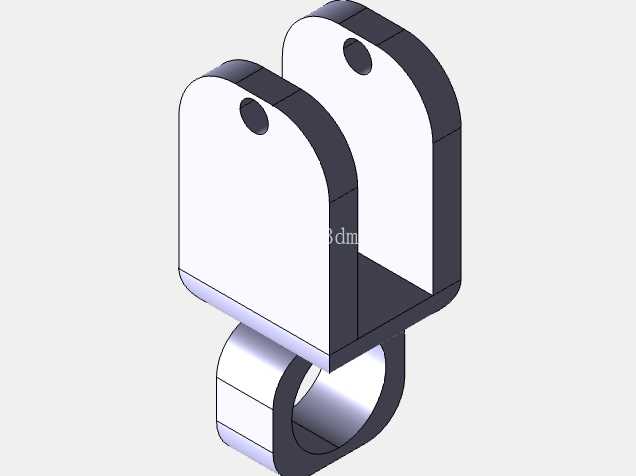

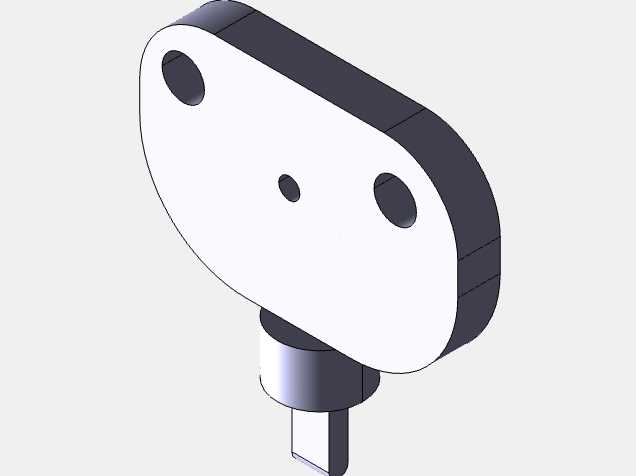

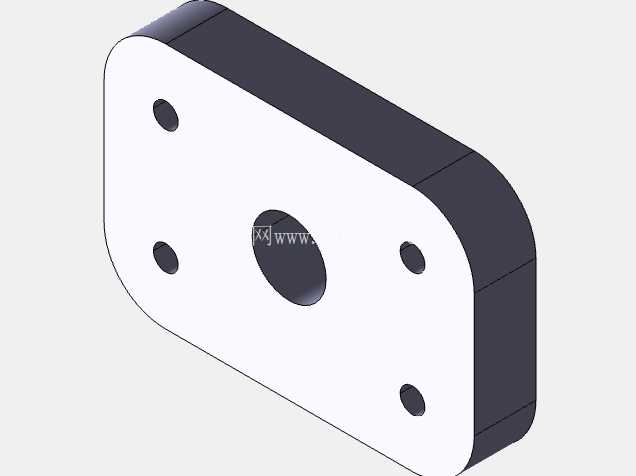

　　放卷工位采用立式支撑结构，线盘转轴两端通过带座轴承固定在立式支架上，支架底部与安装平台采用螺栓刚性连接，可适配不同幅宽的标准电缆线盘安装，安装时线盘中心高度与收卷工位的导向轮中心高度保持齐平，减少线缆走线过程中的垂直方向弯折应力。收卷排线工位集成了弹簧张紧调节机构、往复排线导向组件与带传动减速单元，其中弹簧张紧结构是整套装置实现恒张力控制的核心，该结构通过预压弹簧的弹力补偿线缆收放过程中的线速度差，当收卷端转速过快导致线缆张力升高时，弹簧被压缩带动导向摆杆偏移，自动调整走线路径长度抵消张力增量，当张力降低时弹簧回弹推动摆杆复位，始终维持线缆张力在设定区间内，无需额外加装电气张力检测与控制系统，纯机械结构的设计大幅降低了设备制造成本与后期维护难度，在无供电的野外作业场景下也能稳定运行。

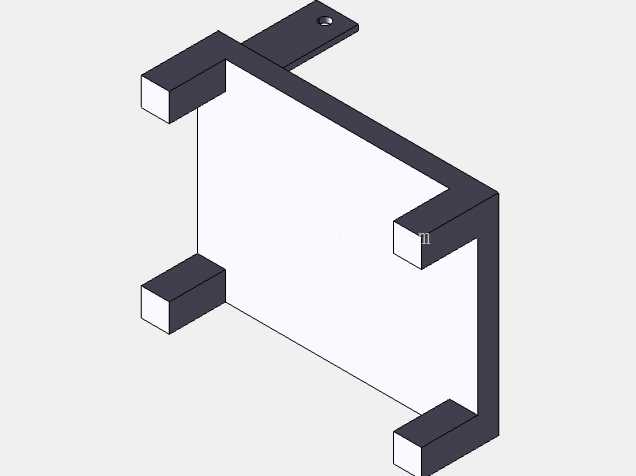

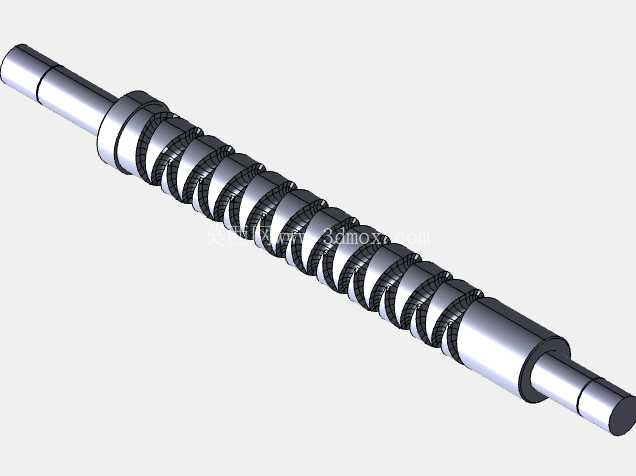

　　往复排线导向组件采用丝杠传动结构，丝杠与收卷主轴通过齿轮组实现定比传动，导向轮座与丝杠螺母刚性连接，随着收卷主轴转动，导向轮沿丝杠轴向往复移动，引导线缆均匀排布在收线盘上，避免出现局部堆线、排线错位的问题，排线导程可通过更换不同传动比的齿轮组调整，适配不同线径的电缆收卷需求。整套装置的安装平台采用框架式焊接结构，底部设置四个等高支撑脚，可直接固定在车间地面或者移动小车上使用，安装时需要保证两个工位的转轴平行度误差控制在0.5mm/m以内，避免带传动出现偏磨、线缆走线出现侧向偏移的问题。

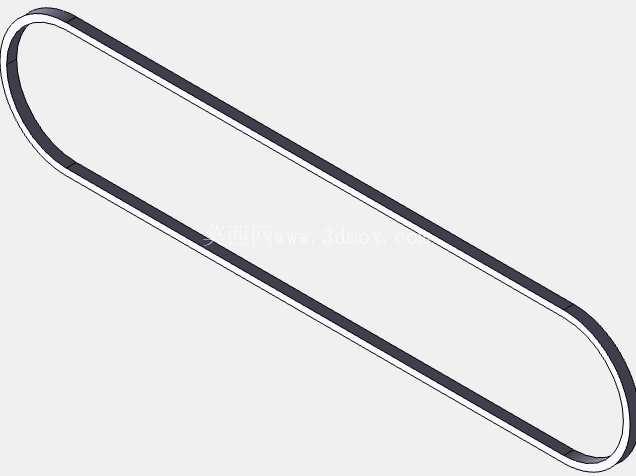

　　从实际应用角度出发，这套结构可直接集成到电缆挤出生产线的末端收卷单元、电线电缆现场敷设的辅助收放设备、起重设备的电缆卷筒配套机构中，相比常规的无张紧收线装置，可将线缆收卷的整齐度提升60%以上，有效降低线缆收放过程中的线芯损伤率。设计过程中对所有转动副的位置都做了耐磨衬套的预留，长期运行时可通过更换衬套维持转动精度，带传动结构选择开放式三角带，日常更换维护无需拆解整体机架，大幅降低了设备的运维时间成本。走线路径上所有与线缆接触的导向轮边缘都做了R3的圆角钝化处理，避免尖锐边角刮伤电缆外护套，弹簧的预紧力可通过端部的调节螺母手动调整，适配不同线径、不同材质电缆的张力需求，从细径的信号控制线到大截面的电力电缆都能通过调整预紧力实现稳定的恒张力收放作业。
