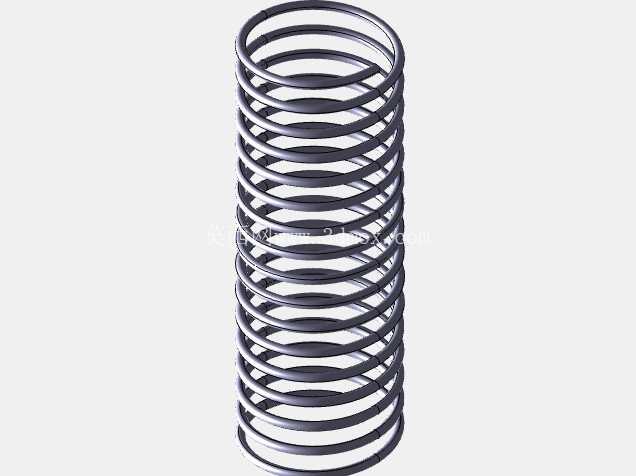

等节距圆柱螺旋压缩弹簧结构设计

这款圆柱螺旋压缩弹簧的设计，核心围绕常规机械系统里的缓冲、储能、复位需求展开，在做结构建模的时候，首先要考虑的是实际工况下的受力边界，不能只做外观的螺旋形态。从应用场景来看，这类弹簧覆盖的工况非常广，小到冲压模具的卸料复位、自动化产线的顶升缓冲，大到工程机械悬架的辅助支撑、阀门启闭的力值提供，都能见到同结构弹簧的身影，不同场景下对弹簧的线径、节距、中径、有效圈数的要求差异极大，建模时需要把这些参数的可调整性留足，方便后续根据实际选型修改参数。

设计思路上，首先确定的是弹簧的受力方向为轴向压缩，所以两端都做了并圈磨平处理，这部分是很多新手建模容易忽略的细节——如果不做并圈磨平，弹簧安装后两端的支撑面会出现点接触，受压时很容易发生侧倾，导致力值偏移，甚至出现永久变形。建模时先绘制螺旋线路径，这里要注意螺旋线的起始端和末端都要留出3/4圈的并圈段，这部分的节距等于线径，保证支撑圈和有效圈之间的过渡平滑，不会出现应力集中的折角。中间的有效圈段保持等节距设计，等节距结构的好处是刚度线性度好，在压缩量不超过极限行程的前提下，力值和压缩量的比值保持稳定，方便设备调试时计算预压量。

从安装边界来看，这类弹簧的安装通常分为两种形式，一种是装入导向杆内，一种是装入导向孔内，所以建模时弹簧的外径和内径公差要提前预留，一般来说如果是孔内安装，弹簧外径要比安装孔小0.5-1mm，避免弹簧受压膨胀后和孔壁发生摩擦；如果是杆上安装，弹簧内径要比导向杆大0.3-0.8mm，防止运动过程中出现卡滞。弹簧的自由长度要根据预压量和工作行程来确定，通常预压量取自由长度的10%-15%，保证安装后弹簧不会出现松动，最大压缩量不能超过压并高度的80%，避免长期处于极限压缩状态导致应力松弛，失去弹性。

功能特性层面，这款弹簧的螺旋升角控制在5-8度之间，这个角度区间的弹簧轴向刚度稳定，同时不会因为升角过大导致受压时出现扭转趋势。线径的选择要结合工作载荷计算，根据材料的切变模量、中径、有效圈数算出刚度，再匹配实际需要的工作力值，建模时把线径做成可参数化调整的特征，后续更换不同载荷需求的弹簧时，只需要修改线径、中径、圈数的参数就能快速生成新的模型，不需要重新绘制路径。另外弹簧的两端磨平厚度要达到线径的1/4，保证支撑面的平面度，安装后端面和安装座的接触面积能达到80%以上，避免局部应力过大导致支撑圈断裂。

在实际设备应用中，这类弹簧经常和导柱、螺栓配合使用，比如冲压模具里的卸料板弹簧，安装在卸料螺栓上，开模时提供弹力把卸料板弹回初始位置，合模时被压缩提供压料力，这时候弹簧的行程要满足卸料板的移动距离，不能出现合模到极限位置时弹簧被压并的情况，否则会导致弹簧断裂或者模具损坏。还有自动化设备里的缓冲机构，弹簧安装在阻挡块后方，当工件输送到阻挡位置时，弹簧吸收工件的撞击力，避免硬碰撞导致工件或者设备损坏，这时候弹簧的刚度要匹配工件的重量和输送速度，刚度过大起不到缓冲效果，刚度过小会出现反弹，导致工件定位不准。

建模过程中还要注意螺旋特征的收尾处理，很多自动生成的弹簧模型在两端并圈的位置会出现面的扭曲，这时候需要对螺旋线的端部做相切延伸，再和支撑圈的平面做过渡，保证整个弹簧的曲面连续，后续导入有限元分析软件做应力仿真的时候，不会因为几何缺陷出现网格划分失败或者应力集中的假阳性结果。另外弹簧的表面处理虽然在三维模型里不需要做细节刻画，但设计时要考虑到，比如普通工况用发黑处理，腐蚀工况用镀锌或者不锈钢材质，这些材质的弹性模量差异会影响刚度计算，建模时可以把材质属性提前附到模型里，方便后续工程图导出时直接标注材料和热处理要求。
