法兰式带加强筋轴座支撑结构设计

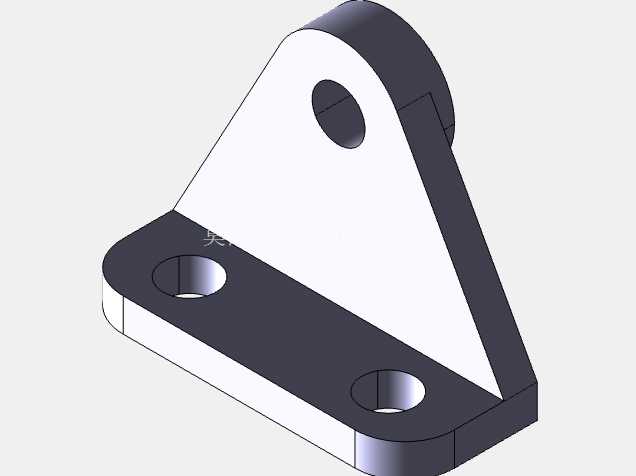

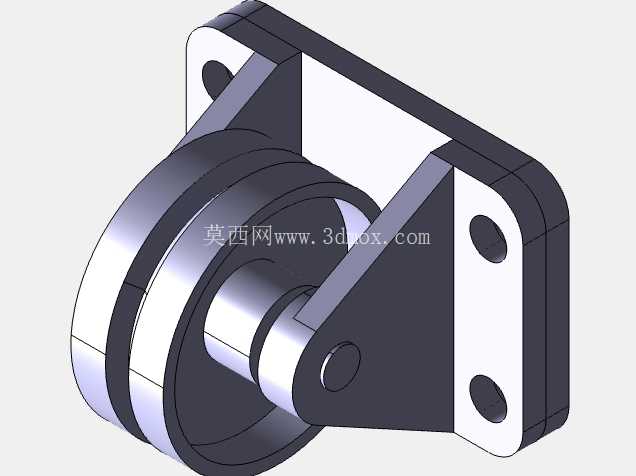

　　这类带侧装法兰的轴支撑结构，常见于中小型动力传输单元的端部定位场景，比如小型输送线的从动端轴固定、非标自动化设备里的短轴支撑工位，还有部分压铸周边取件机构的转轴基座，核心作用是给伸出的轴段提供径向约束与轴向定位，避免轴运转过程中出现径向跳动超差、轴向窜动的问题。从结构本身来看，安装法兰采用了方形切角的设计，三个安装孔呈三角分布，相比圆形法兰在窄空间安装时更易调整对位，切角结构也能避开安装面周边的凸起干涉，比如设备机架上的焊接筋条、相邻安装的阀组走线槽，不需要额外做安装面的二次避让加工。

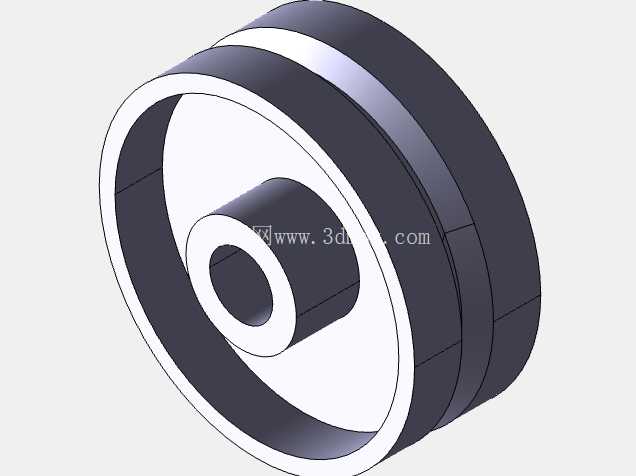

　　支撑主体和法兰之间设置了两道三角形加强筋，筋板厚度和主体壁厚保持一致，没有做局部加厚，是考虑到压铸成型时的壁厚均匀性要求，避免厚壁位置出现缩孔缺陷，同时筋板的位置刚好对应安装孔的受力方向，当轴端承受径向载荷时，筋板能把法兰安装面受到的弯矩直接传递到支撑筒的外壁，不会让法兰和筒体的连接焊缝（如果是焊接结构）或者结合面（如果是一体压铸结构）出现应力集中。支撑筒内部是阶梯孔结构，靠法兰侧的大直径孔是用来嵌入轴承外圈的，孔的端面做了0.2毫米的退刀槽，方便轴承安装时端面完全贴合定位，不会因为加工毛刺导致轴承装斜；伸出侧的小直径孔是给轴穿过预留的间隙，孔壁和轴之间预留了0.5毫米的单边间隙，避免轴运转时和孔壁发生摩擦，同时这个间隙也能储存少量润滑脂，减少轴端密封圈的磨损。

　　从安装边界来看，法兰的安装面平面度要求控制在0.05毫米以内，三个安装孔的位置度公差是φ0.1毫米，保证安装后支撑筒的轴线和安装面的垂直度不超过0.02毫米/100毫米，避免轴装上去之后出现别劲的情况，导致轴承早期磨损。设计的时候特意把支撑筒的外圆做了阶梯设计，靠近法兰侧的大外圆是方便安装时做找正基准，现场安装的时候可以用百分表打这个外圆的跳动，快速调整整个支撑座的安装位置，不需要反复拆装修正；伸出侧的小外圆是为了给外部的密封端盖预留安装位置，端盖可以通过小外圆上的环形槽卡接固定，不需要额外打螺丝固定，减少加工工序。

　　这类结构如果用在有切削液飞溅的机加工工位，还可以在支撑筒的下方预留一个小的回油孔，把渗入轴承腔的切削液及时排出，避免切削液稀释轴承润滑脂导致润滑失效；如果用在无尘车间的自动化设备上，就可以把回油孔改成通气塞，平衡轴承腔内外的气压差，避免运转时腔内温度升高把密封件顶开漏脂。实际选型的时候，要注意轴端的悬臂长度不能超过支撑筒内径的1.5倍，否则即使加强筋做的再厚，轴端的跳动量也会超出允许范围，这时候就需要在轴的另一端再加一个浮动支撑，不能单靠这一个轴座承受全部载荷。另外安装的时候，三个固定螺丝的预紧力要保持一致，不能某一个螺丝拧的过紧，否则会导致法兰面变形，连带支撑筒的内孔出现椭圆变形，轴承装进去之后滚动体的运行轨迹会偏移，运行噪音会明显变大，轴承寿命也会下降30%以上。
