五通式管路连接分线基座结构设计

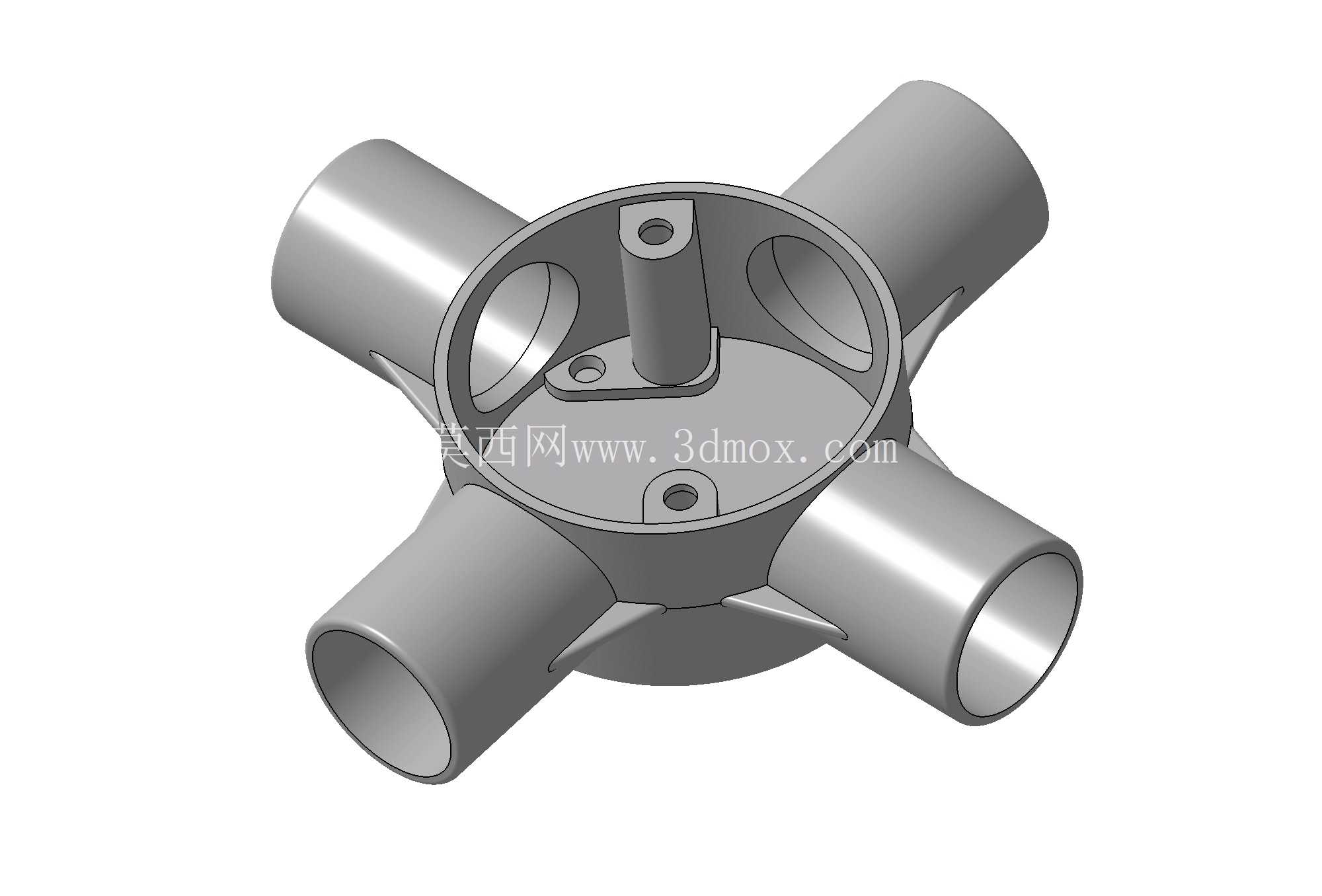

　　这款五通式管路连接分线基座，主要应用于户外布线、工业设备管线集成、景观照明线路分接等场景，作为多方向管线交汇的防护承载构件，解决多根线缆从不同方向接入时的分线固定、接口密封与内部线路规整问题，替代传统多接头拼接的布线方式，减少管线接驳点的渗漏、松脱风险。从结构设计来看，主体采用中心腔体加五个径向延伸接管的对称布局，五个接管沿中心腔体周向均匀分布，相邻接管夹角为72度，可同时满足五个不同方向的管线接入需求，无需额外加装转角接头，降低管线布设的转弯应力。

　　中心腔体为中空回转结构，内部预留了接线柱安装位与固定凸台，凸台上预制的安装孔可直接固定接线端子排，无需在腔体内额外打孔，避免破坏壳体的密封完整性；腔体开口端的端面做了止口设计，可适配配套的密封端盖，安装后能够实现IP65级别的防护效果，阻挡雨水、粉尘进入腔体内部，适配户外露天、工业车间多尘等复杂工况。接管部分采用等径圆柱空心结构，内壁做了微倒角处理，方便线缆穿入时不会被管口毛刺划伤绝缘层，接管外壁预留了卡箍安装槽位，穿管后可通过喉箍或者密封压帽将管线外壁与接管锁紧，既可以固定管线防止拉扯脱落，也能填充管线与接管之间的间隙，提升整体密封性能。

　　接管与中心腔体的连接位置做了圆弧过渡加强筋设计，避免压铸成型时出现壁厚不均导致的缩孔缺陷，同时提升连接处的结构强度，在受到管线侧向拉扯力时，不会出现接管根部断裂的问题。从安装边界来看，中心腔体的外径控制在常规接线盒的通用尺寸范围内，五个接管的外伸长度经过优化，既保证了卡箍安装的操作空间，也不会因为外伸过长导致安装后占用过多布线空间，整体结构可以直接通过腔体底部的固定孔安装在墙面、设备机架或者立杆上，安装孔位做了沉头设计，固定螺丝安装后不会突出端面，避免划伤后续布设的线缆。

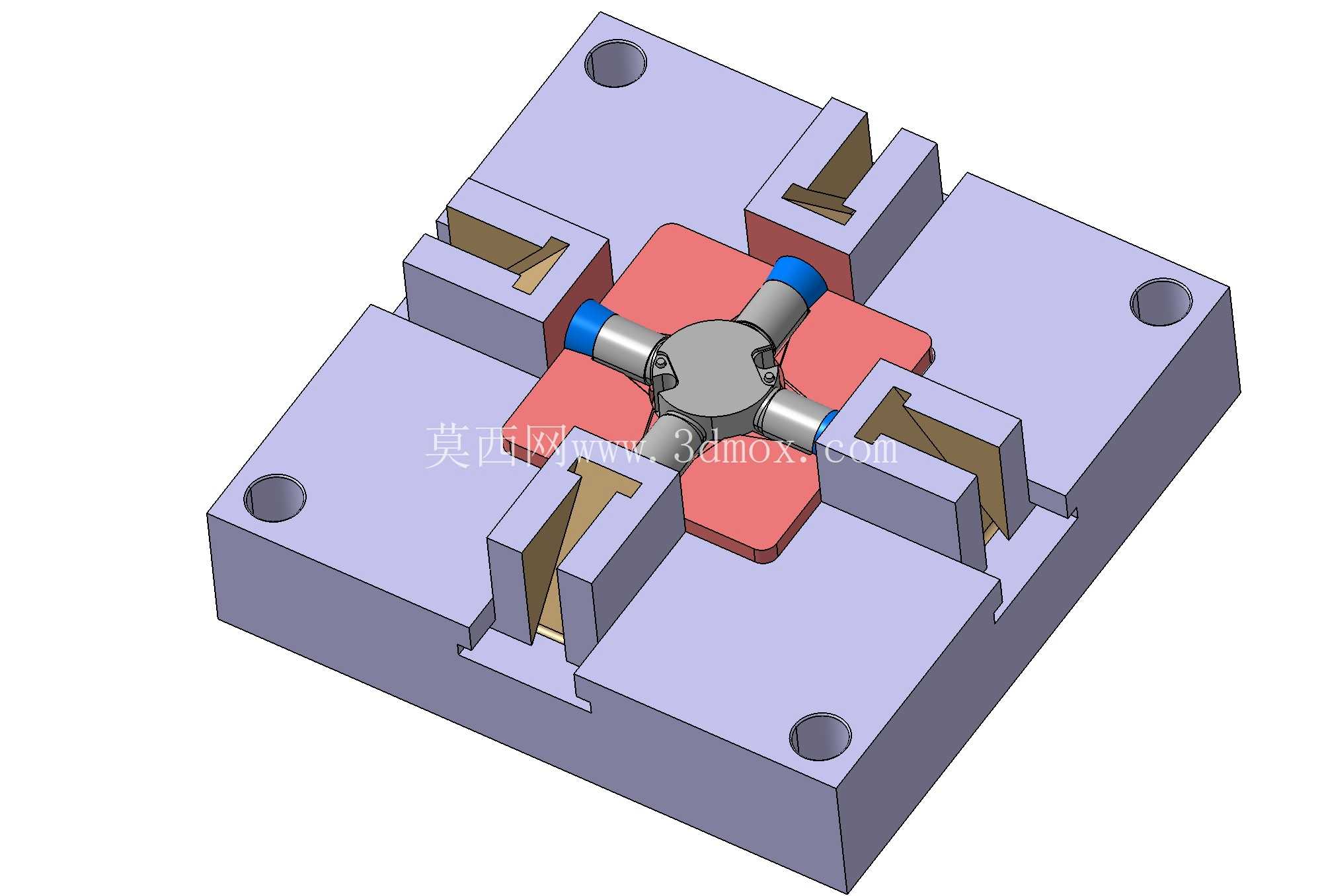

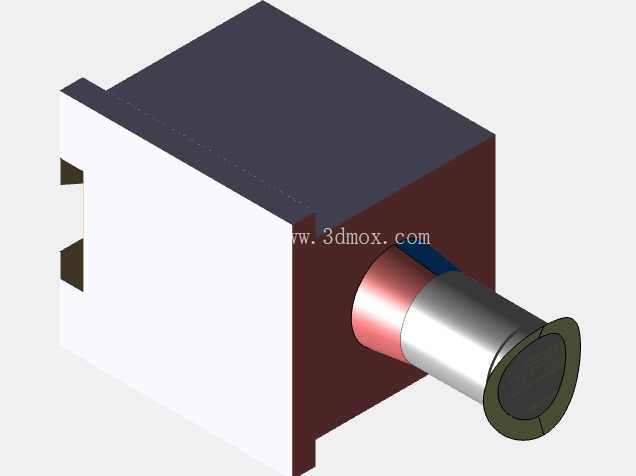

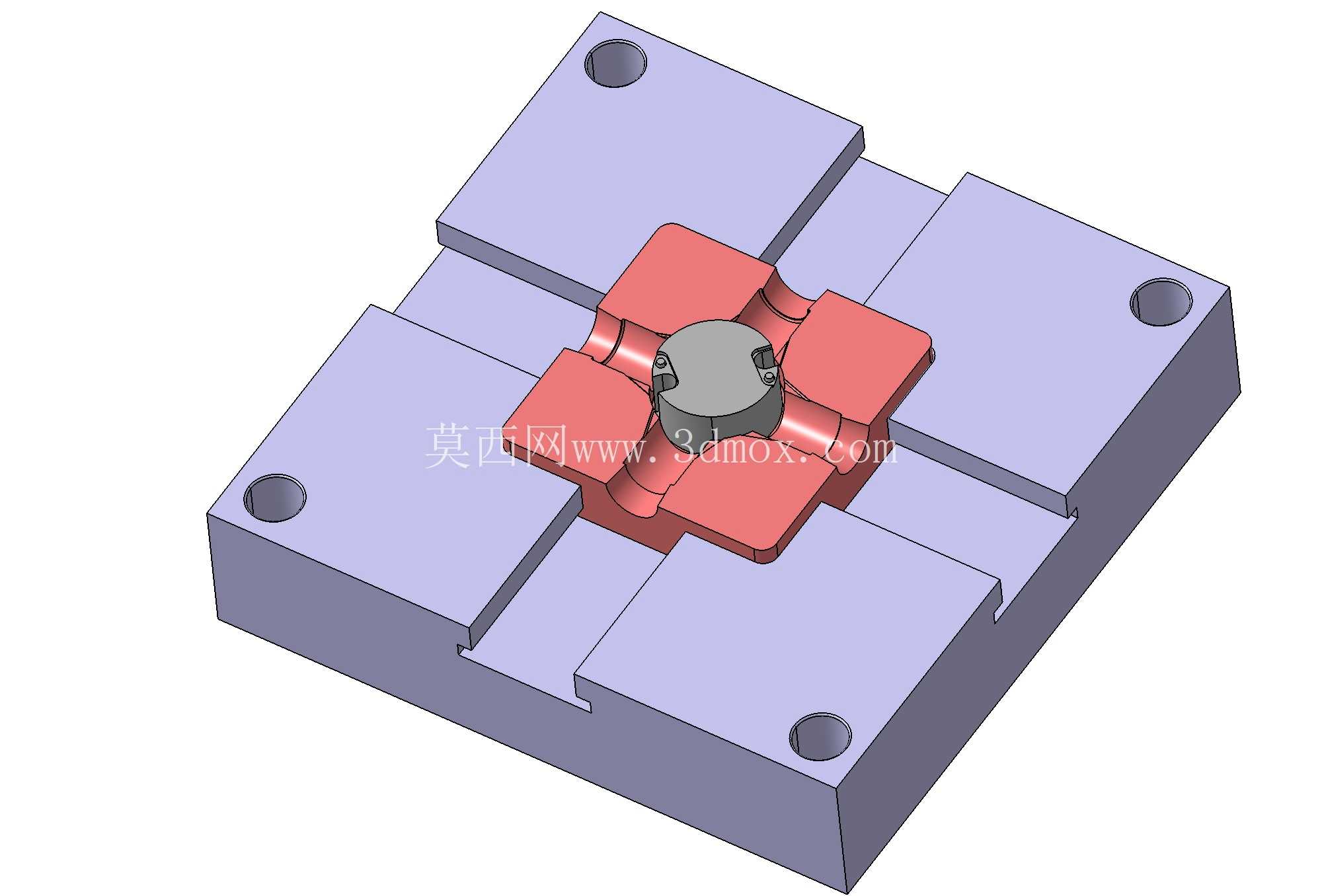

　　设计过程中针对压铸工艺做了多处适配优化，所有转角位置均采用圆角过渡，避免压铸时出现应力集中导致的成型开裂，壳体壁厚保持均匀一致，最小壁厚满足压铸工艺的最小成型厚度要求，无需额外设置补缩结构就能实现一次成型，降低后续机加工的工作量。内部的固定凸台与腔体为一体化压铸成型，相比后续粘接或者螺丝固定的凸台，结构强度更高，在接线端子锁紧螺丝时不会出现凸台脱落的问题。实际使用时，线缆从五个接管分别穿入中心腔体，在腔体内完成接线端子的压接与线路分接，之后盖合密封端盖，锁紧每个接管位置的密封压帽，即可完成多方向线路的分接防护，相比传统的直型接线盒加多个弯头的组合方式，整体结构更紧凑，密封点更少，后期维护时只需打开端盖即可检查内部接线情况，无需拆卸周边管线，大幅降低运维的工作量。针对不同的使用场景，该结构的接管内径可以根据穿线数量做适配调整，中心腔体的内部空间也可根据接线端子的尺寸做等比例缩放，基础结构的对称布局保证了改型时只需调整接管长度与腔体直径，无需重新设计整体的连接加强结构，能够快速适配不同线径、不同分线数量的使用需求。
