螺旋造型节能灯具压铸结构设计

这款螺旋造型的照明部件，在结构设计阶段优先考虑了压铸工艺的成型可行性，同时兼顾日常照明场景的实际使用需求。从应用场景来看，这类结构的灯具既可以适配桌面局部照明的小功率使用场景，也能通过调整螺旋发光段的尺寸参数，适配商用展陈的氛围照明需求，螺旋形态的发光结构相比传统直型灯管，能够在相同安装空间内获得更大的发光覆盖角度，减少局部照明的暗区范围。

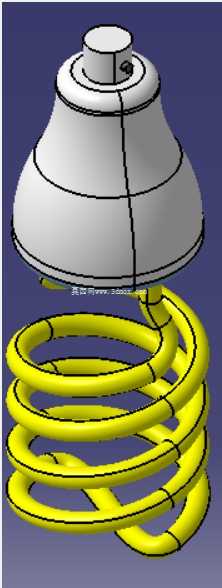

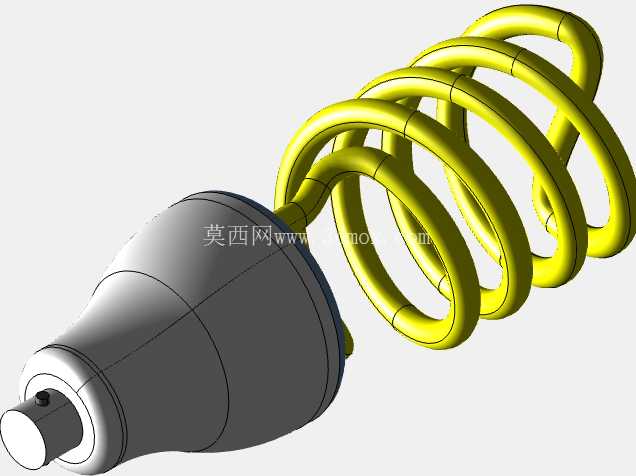

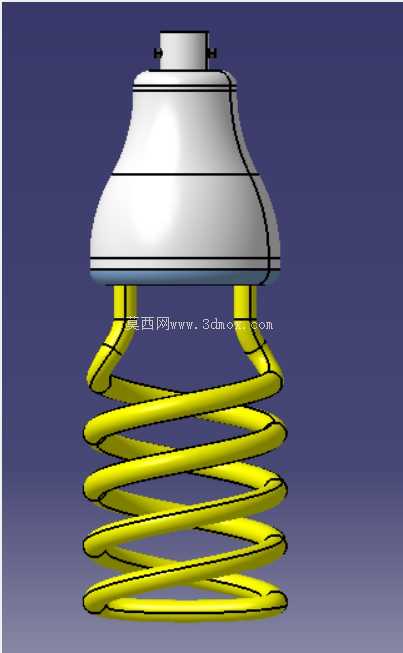

从功能特性上拆分，整个部件分为灯座连接段与螺旋发光段两个核心部分。灯座部分采用锥台型渐变结构，靠近安装接口的位置做了等直径的圆柱定位段，能够匹配常规螺口灯座的安装尺寸，定位段末端预留的小凸台结构，是为了在压铸成型后预留电极触点的安装位置，避免后续装配时出现电极干涉的问题。锥台段的壁厚做了均匀化处理，整体壁厚偏差控制在0.8mm以内，既保证压铸充型时金属液的流动顺畅，避免出现冷隔、缺料等成型缺陷，也能控制整个部件的重量，降低安装后对灯座接口的载荷。

螺旋发光段的设计是整个结构的核心，螺旋圈数设置为五圈，每一圈的螺旋管径保持一致，螺旋的升角经过反复调整，既保证相邻螺旋圈之间留有足够的散热间隙，避免发光组件工作时热量堆积，也能让螺旋段整体形成连贯的发光面，不会因为圈距过大出现发光断层。螺旋段与灯座的连接位置做了圆弧过渡处理，过渡圆角半径设置为管径的0.3倍，这个尺寸既能够避免压铸时转角位置出现应力集中，提升结构的抗冲击性能，也能让金属液在充型时平稳从灯座段流入螺旋型腔，减少卷气、夹渣等压铸缺陷的产生概率。

在安装边界的考量上，整个部件的最大径向尺寸出现在螺旋段的最外圈，设计时将这个尺寸控制在常规灯座允许的安装直径范围内，不需要额外调整安装位的开孔尺寸就能直接替换传统同功率的照明部件，降低用户的替换成本。灯座末端的安装接口长度做了严格控制，保证拧入标准灯座后，电极触点能够可靠接触，同时不会因为接口过长导致装配后灯座内部出现结构干涉。螺旋段的轴向总长度也经过匹配设计，当部件安装到位后，螺旋段的最前端不会超出常规灯罩的内部容纳空间，适配市面上多数同规格的灯具外罩。

从设计思路的落地来看，整个结构在建模阶段就同步考虑了压铸模具的分型面设置，将分型面设置在灯座锥台段的最大直径位置，螺旋段的所有型腔都布置在动模一侧，利用螺旋的自然形态设置脱模斜度，不需要额外添加过大的斜度就能保证顺利脱模，减少后续机加工的工序量。螺旋管的内壁厚度均匀，避免压铸成型后出现壁厚不均导致的缩孔变形，保证后续发光组件安装时，内壁的尺寸精度能够满足装配公差要求。灯座外表面做了细微的磨砂纹理设计，既能够掩盖压铸成型后可能出现的轻微表面流痕，也能提升部件安装后的握持摩擦力，方便用户徒手完成安装更换操作，不需要额外借助工具。

在散热结构的匹配上，螺旋段的环形间隙能够形成自然的空气对流通道，当发光组件工作产生热量时，热量能够顺着螺旋圈之间的间隙快速散出，不需要额外加装散热鳍片就能满足小功率照明组件的散热需求，简化了整体结构，也降低了生产制造成本。灯座部分的锥台结构相比直筒结构，拥有更大的外表面积，能够将螺旋段传导过来的热量更快散发到空气中，避免热量在灯座与安装接口的位置堆积，影响电极接触件的使用寿命。整个结构的边角位置都做了小圆角处理，没有尖锐的棱角，既避免生产转运过程中出现边角磕碰缺损，也能防止用户安装更换时被划伤，提升使用过程中的安全性。
