20x20规格定制长度工业结构型材

这款截面尺寸为20x20毫米的结构型材，是桌面级FDM 3D打印设备框架搭建中极为常用的基础构件，在Ender-3这类普及型桌面3D打印机的机身结构中，这类小截面型材承担着运动轴导向支撑、机身框架刚性维持、外设组件安装固定的核心作用。从实际工程应用来看，这类小截面型材的适用场景远不止3D打印机框架搭建，在小型自动化检测工位的轻型机架、桌面级实验工装的支撑骨架、创客类小型智能设备的结构主体搭建中，20系列的型材都因为截面尺寸紧凑、安装占用空间小、拼接组合灵活的特性，被结构设计人员频繁选用。

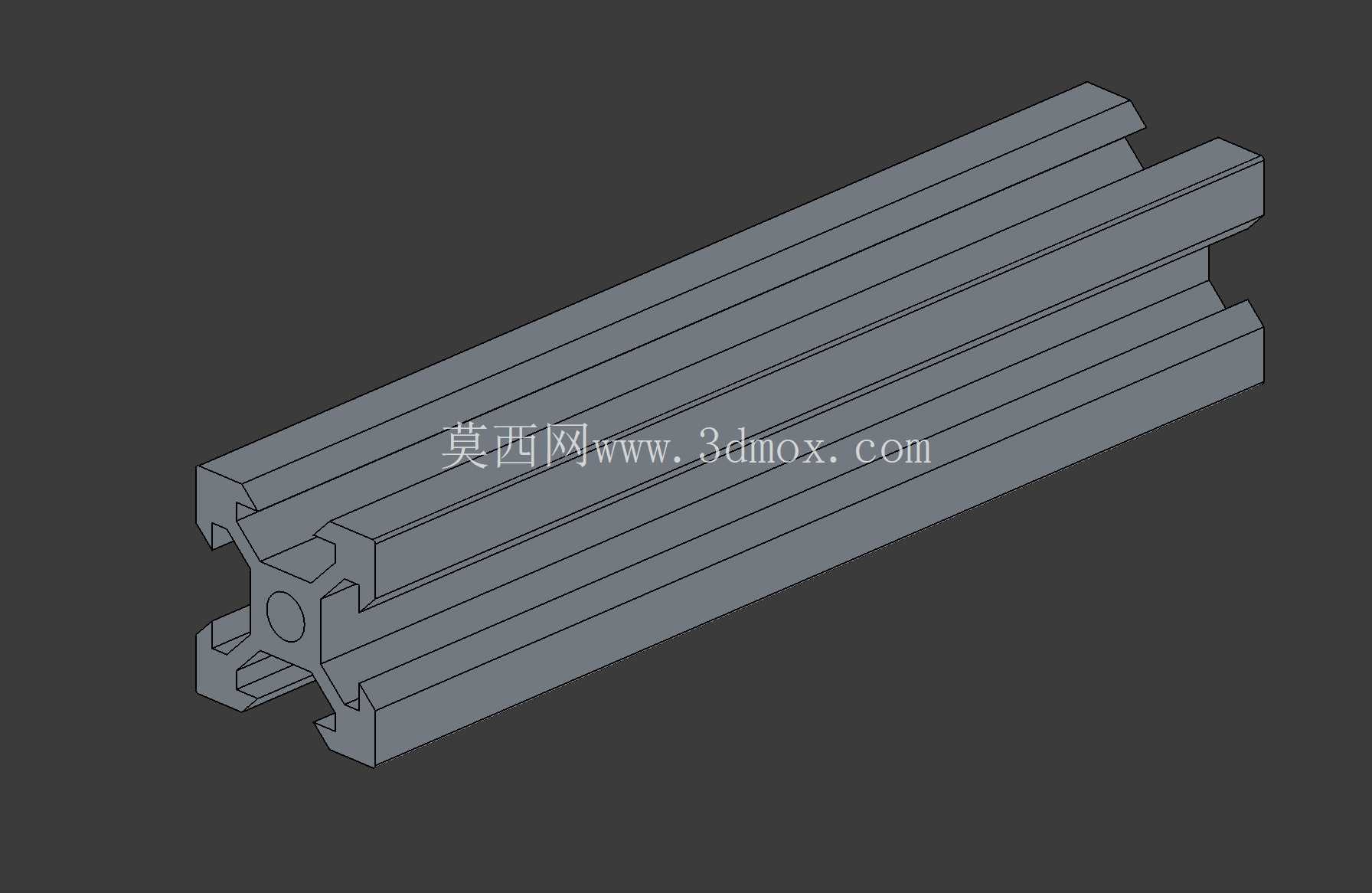

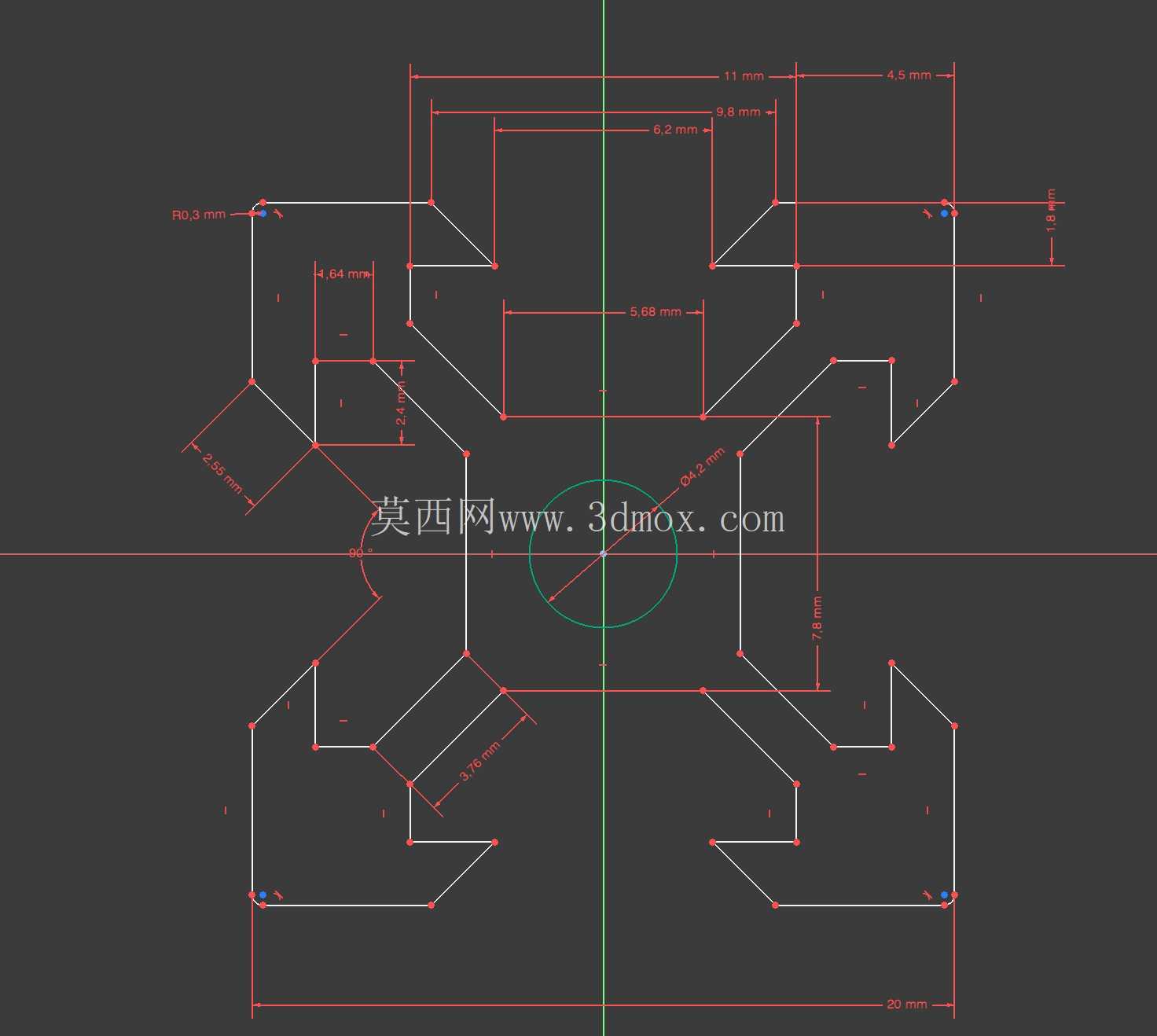

从设计思路层面来看，这款型材的截面构型充分考虑了小尺寸规格下的刚性平衡与安装便利性，型材沿长度方向设置的多道通长卡槽，既可以嵌入T型螺母实现外置组件的任意位置固定，也能够直接卡入封板、亚克力挡板等覆盖件，无需额外设计打孔安装位，大幅降低了后期组装的加工工作量。型材的壁厚分布经过针对性优化，在20毫米见方的截面边界内，通过多道竖向加强筋的布局，在控制整体重量的前提下，尽可能提升了型材沿长度方向的抗弯截面模量，避免在作为水平导向支撑轨使用时，因为跨距过大出现下挠变形，影响运动部件的运行精度。

在实际设备装配过程中，这类20x20规格的型材安装边界非常友好，因为截面尺寸规整，相邻型材垂直拼接时，采用配套的角码连接件即可快速完成直角连接，不需要复杂的切角加工；如果需要实现型材的加长对接，选用内置的对接连接件就能保证两段型材的同轴度，拼接后的直线度误差可以控制在每米0.2毫米以内，完全能够满足桌面级设备的框架精度要求。针对3D打印机这类需要持续运动的设备场景，型材的卡槽尺寸公差经过严格控制，和配套的偏心螺母、滑轮组件配合时，能够顺畅调整滑轮与型材接触面的预紧力，既不会因为间隙过大出现运动抖动，也不会因为预紧过紧导致运动阻力增大，影响打印过程中的进给稳定性。

不同于常规挤压成型的工业铝型材，这款可定制长度的结构型材适配3D打印加工的工艺特性，截面的棱角处都设置了合理的工艺圆角，避免3D打印过程中出现应力集中导致的层间开裂问题，同时型材端部的连接孔位预留了足够的安装间隙，即便是采用桌面级FDM设备打印制作，也能够保证连接螺栓的顺利穿入，不需要二次修配。在做小型工装设计时，设计人员可以直接调用这款型材模型完成框架的快速搭建，根据实际的安装空间需求截取对应长度，不需要重新绘制型材的截面草图，能够大幅缩短结构设计的周期，同时因为型材的安装接口完全标准化，后续加工组装时也不会出现安装干涉的问题。

从实际使用的工况表现来看，这类20x20规格的结构型材在承受静态载荷时，单根1米长度的型材垂直布置可以承受不低于15公斤的轴向载荷，水平布置跨距400毫米时，中心位置承受5公斤载荷的下挠量不超过0.1毫米，完全能够满足桌面级小型设备的刚性需求。如果是用于搭建防护类的框架结构，利用型材的通长卡槽可以快速嵌入透明防护板，不需要额外设计压条等固定零件，整体结构更加简洁美观，同时拆装维护也非常方便。在做设备改造升级时，这类标准化的型材也方便后期加装传感器、辅助散热组件、物料导槽等附加部件，只需要在对应位置的卡槽内装入T型螺母，就可以实现附加部件的可靠固定，不需要在原有结构上打孔破坏原有框架的刚性。
