28BYJ-48步进电机简易结构三维建模

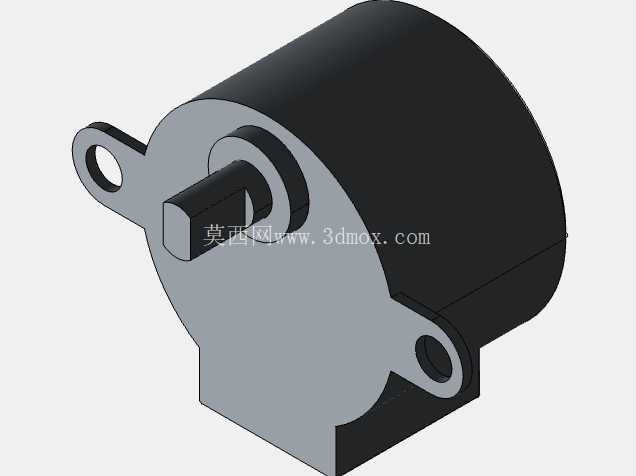

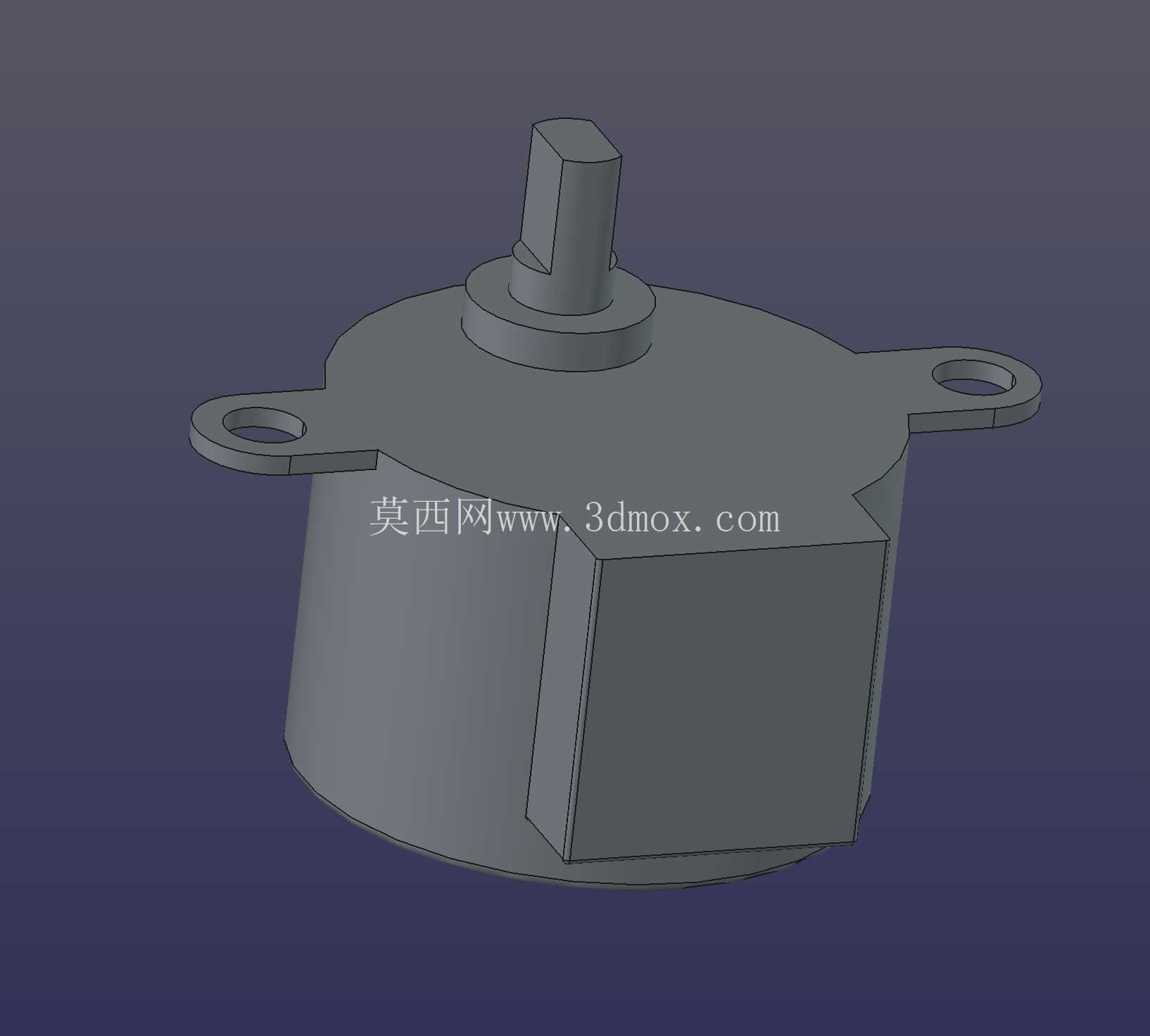

　　两侧伸出的安装耳是设计里必须重点还原的部分，两个安装孔的中心距严格按照实物测绘的23.5mm来做，孔内径适配M3的安装螺丝，安装耳的厚度为2mm，建模时特意保留了安装耳与壳体衔接处的圆角过渡，避免实际出工程图时出现应力集中的结构隐患，也能准确模拟实物的安装贴合面，不会出现装配时安装面干涉的问题。输出轴采用的是D型切边结构，轴径5mm，切边后的平面到对侧圆柱面的距离为4mm，这种结构是为了和配套的塑料齿轮、摇臂紧配，防止传动过程中出现打滑丢步的情况，建模时把切边的位置、轴的伸出长度都做了精准还原，方便设计人员直接在装配体里匹配对应的传动件，不用反复核对轴的配合尺寸。做小型自动化项目的结构设计时，28BYJ-48这款步进电机几乎是绕不开的基础执行元件，从空调导风板的角度调节、智能小家电的风门控制，到桌面小型云台的角度转动、3D打印机的辅助送料微调，甚至学生做机械创新竞赛的小型传动机构里，都能见到它的身影。这次建模没有做过度的细节冗余，完全围绕实际选型、安装、结构干涉校验的需求来搭建，先从安装边界开始梳理：本体的圆柱形壳体外径控制在28mm区间，这也是型号里28字段的来源，壳体轴向总长度不含输出轴的部分为19mm左右，加上输出轴的突出长度后整体轴向尺寸刚好适配多数紧凑安装空间的预留位。

　　壳体部分做了简化的分件处理，没有还原内部的定子线圈、减速齿轮组的细节，因为对于整机结构设计来说，外部的安装尺寸、干涉边界才是选型阶段最需要的参数，内部结构如果做全细节反而会占用过多的装配体资源，拖慢大型装配的运行速度，当然如果需要做电机本身的拆解演示，也可以在这个基础模型上进一步拆分细化。从实际使用的场景来看，这款电机属于减速型步进电机，内置的减速齿轮组让它的输出扭矩比同尺寸的直出轴步进电机更大，适合低速大扭矩的小负载传动场景，建模时特意把输出轴的偏心位置做了准确还原——很多新手建模容易把输出轴放在壳体的中心线上，实际上这款电机的输出轴是偏离壳体中心一定距离的，这个细节如果做错，后续装配传动齿轮的时候会出现中心距不对、齿轮啮合间隙过大或者卡死的问题。

　　安装耳的位置也做了角度校准，两个安装耳的连线和输出轴D型切边的平面呈固定角度，方便设计安装支架时直接对位，不用额外调整电机的安装角度。在做结构干涉校验的时候，这个模型可以直接导入到对应的装配环境里，模拟电机转动时输出轴带的摇臂会不会碰到周边的壳体、线路或者其他结构件，比如做智能门锁的锁舌传动时，就能提前算出摇臂的转动行程，避免出现转动到位后结构卡滞的问题。另外模型的外形轮廓完全按照实物的外观比例搭建，壳体尾部的出线位置虽然没有做细化的线缆模型，但预留了出线的空间位置，方便结构设计时预留走线槽的位置，避免装配时线缆被壳体或者安装支架压住。

　　很多刚接触机械设计的人员在选这款电机的时候，容易忽略安装耳的突出尺寸，两个安装耳向外伸出后，电机整体的最大宽度会达到35mm左右，如果安装空间只预留了28mm的宽度，就会出现装不进去的问题，这个模型把安装耳的外轮廓做了准确还原，直接测量就能得到最大安装宽度，不用再去翻零散的规格书参数。输出轴的端面到安装耳贴合面的距离也做了精准控制，这个尺寸决定了传动件和电机本体之间的间隙，如果间隙留小了，传动件转动时会磨到电机的前端盖，留大了又会增加传动的晃动量，建模时把这个尺寸控制在实物实测的10mm位置，刚好匹配多数常规配套传动件的安装深度。从建模的思路来说，没有追求照片级的外观渲染效果，所有的结构特征都服务于工程设计需求：去掉了壳体表面的丝印、铭牌这些对结构设计没用的细节，保留了所有和安装、配合、干涉校验相关的关键尺寸特征，既保证了模型的轻量化，又能完全满足结构设计阶段的使用需求，不管是做整机的装配布局，还是做安装支架的结构设计，或者是做传动机构的运动仿真，这个模型都能直接使用，不需要再做额外的尺寸修正。
