焊接作业用焊具收纳定位支架结构

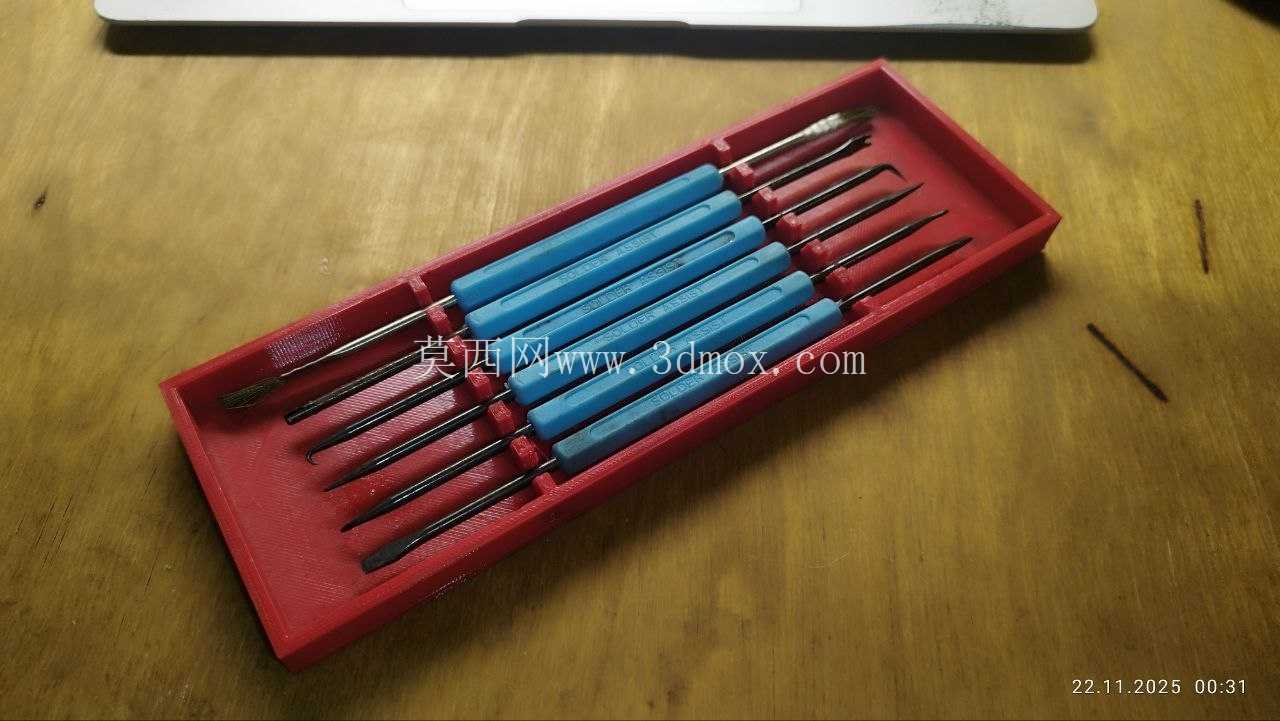

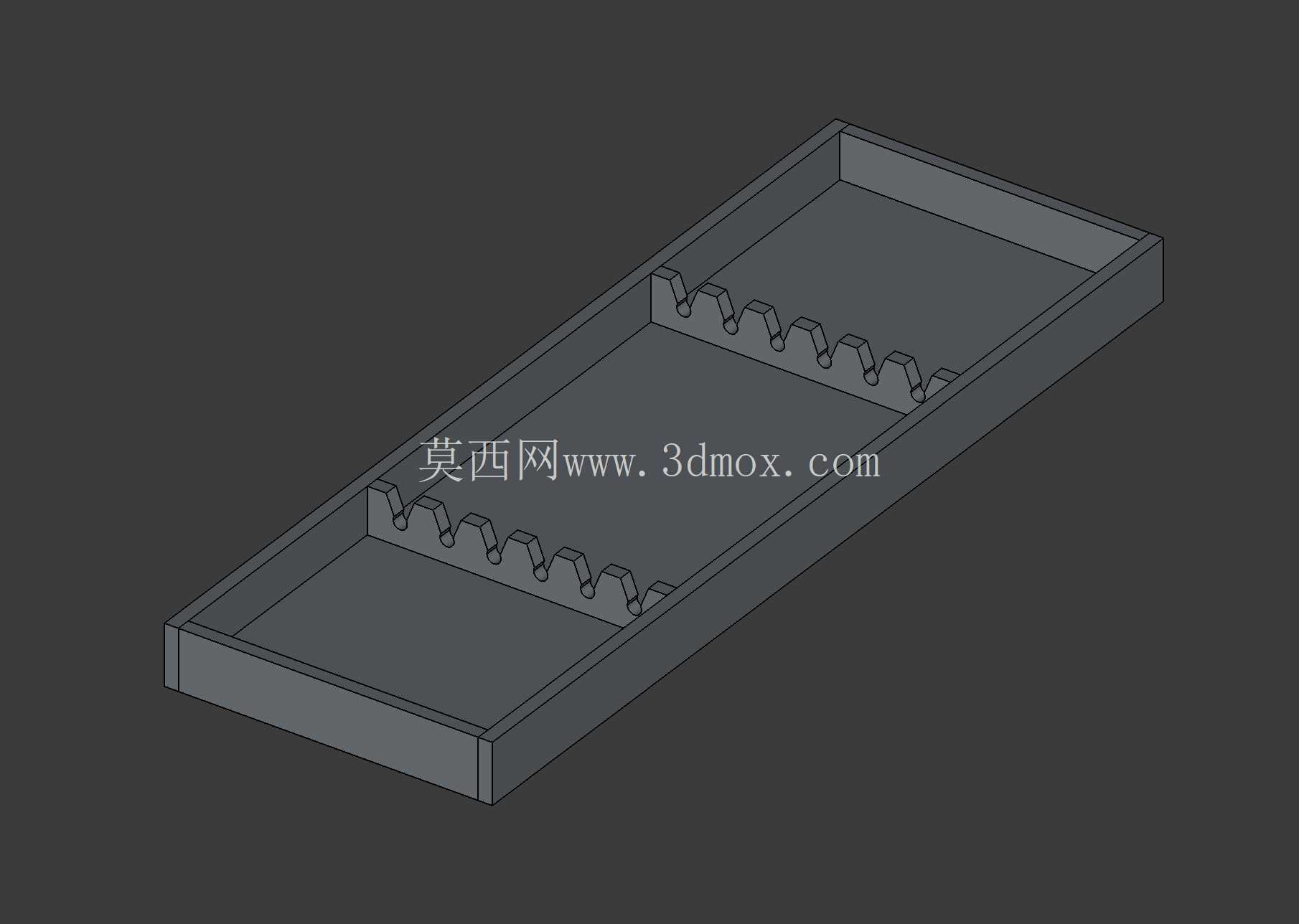

　　在车间焊接工位的日常作业场景里，焊枪、焊条夹、敲渣锤、钢丝刷这类手持焊接工具的摆放一直是容易被忽略的工位管理细节，不少作业现场会出现工具随意堆放在工作台边缘、线缆缠绕、工具掉落沾附焊渣的情况，既影响作业效率，也存在一定的安全隐患，这款支架正是针对这类工位痛点设计的专用收纳定位结构。从结构设计来看，整体采用敞口长槽式的主体框架，槽体两侧内壁设置了等间距排布的弹性卡位凸齿，每一组凸齿对应一个工具的卡位点位，凸齿的弧度经过反复调整，既可以适配不同直径的焊枪手柄、焊条夹握柄，也能卡住敲渣锤、锉刀这类带杆状手柄的辅助工具，取放时不需要额外的锁止操作，单手即可完成工具的拿取与归位，完全匹配焊接作业时工人戴防护手套操作的使用场景，不会出现卡扣过紧戴手套无法操作的问题。主体槽体的深度设计参考了常规手持焊接工具的重心位置，当工具卡入卡位凸齿后，工具的重心落在槽体内部的支撑平面上，即使工位旁有行车经过带来的轻微振动，或者工人不小心剐蹭到工具手柄，工具也不会从支架上滑落，槽体底部预留了2mm的排渣间隙，焊接过程中溅落的少量焊渣、打磨产生的金属碎屑可以顺着间隙落到支架下方，不会在槽体内堆积，日常清理只需要用毛刷顺着槽体扫过即可，不需要拆解结构。

　　在安装边界上，这款支架的底部做了平整的安装贴合面，既可以直接放置在焊接工作台的台面上，依靠自身槽体的重量保持稳定，也可以通过底部预留的四个沉头安装孔，用M5的螺栓固定在工位的侧挂架、焊接设备的机身侧面，或者移动焊接小车的置物平台上，安装孔的孔位间距兼容市面上多数标准工位型材的安装孔距，不需要额外打孔改造即可完成固定。从实际使用的适配性来看，两侧卡位凸齿的间距设置为45mm，相邻两个工具卡位之间留有足够的操作空间，戴厚焊接手套取放工具时不会碰到相邻的工具，避免工具之间磕碰损坏焊枪的绝缘层；槽体的内宽设计为120mm，除了卡位上悬挂的手持工具，槽体内部的空余空间还可以临时放置焊嘴、通针、小型防护镜片这类焊接耗材，不需要额外配置小零件盒。

　　设计过程中特意规避了复杂的曲面结构和多余的装饰性特征，整体结构全部采用等壁厚的钣金折弯结构逻辑，不管是采用钣金折弯焊接加工，还是采用3D打印制作小批量的工位定制件，都不需要复杂的工装夹具即可完成生产，加工成本低，结构强度足够应对车间的粗暴使用场景，即使被掉落的焊件砸到，也只会出现轻微的变形，不会出现整体断裂报废的情况。槽体的边缘全部做了R3的圆角处理，没有尖锐的毛刺棱角，工人取放工具时不会被边缘割破防护手套，也避免了剐蹭焊接线缆的绝缘层，降低工位用电的安全风险。

　　和市面上常见的通用工具挂板相比，这款支架专门针对焊接工位的工具尺寸做了卡位优化，不会出现通用挂板卡不住细手柄工具、粗手柄工具卡不进去的问题，整体占用的台面空间仅为0.03平方米，不会占用过多的焊接操作空间，不管是固定工位的焊接作业，还是户外现场维修的移动焊接场景，都可以快速安装使用，帮助作业人员养成工具归位的习惯，减少找工具的无效时间，也能避免工具随意摆放被焊渣烫伤绝缘层、掉落砸伤的问题，提升工位的5S管理水平。
