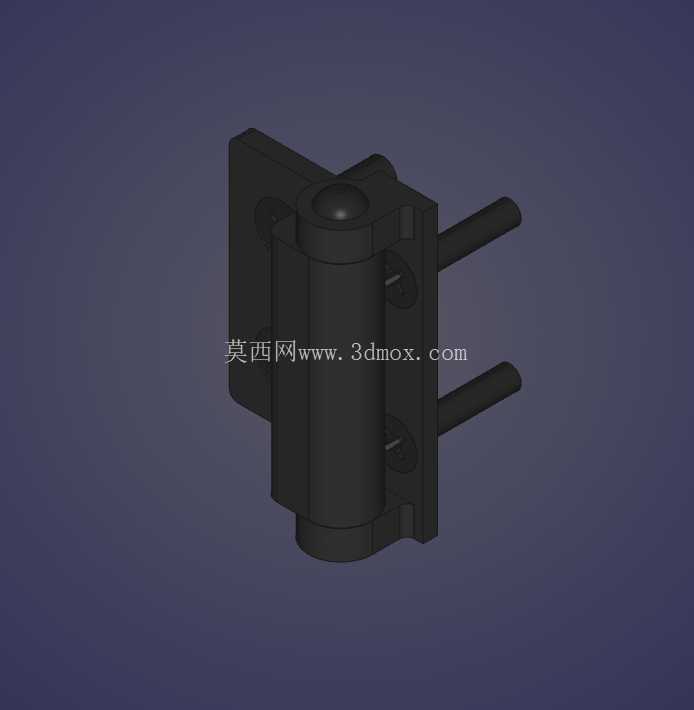

通用型入口门对称安装合页结构设计

　　在民用建筑入户门、商用空间通道门以及工业厂区人行入口门的配套五金选型中，对称式门铰链一直是兼顾安装通用性与长期使用可靠性的核心构件，本次设计的对称铰链，正是针对标准入口门的左右通用安装需求完成的结构方案，从实际工程落地的角度解决了传统单侧铰链需要区分左右开向、备货时需按开向拆分库存的痛点。从实际使用场景来看，这类铰链广泛应用于厚度40-50mm的钢制入户门、木质单元门以及铝合金框架通道门，日常使用中需要承受门扇自重带来的径向载荷，同时还要应对开关门过程中的侧向冲击力，尤其是在人员通行频繁的公共区域入口，铰链的抗疲劳性能与安装调节余量直接决定了门体的长期使用顺畅度，避免出现门扇下垂、开关卡顿、密封边摩擦门框等常见售后问题。设计过程中首先敲定了对称式的主体结构，完全取消了传统铰链的左右开向区分，安装工人在现场无需核对门扇开向，直接取件即可完成装配，大幅降低了现场安装的出错概率，也能让五金配套商在备货时减少SKU数量，降低库存周转压力。结构细节上，主体转页部分采用一体化的轴套配合设计，转轴与页片的配合间隙控制在0.1mm以内，既保证了转动时的顺滑度，又不会因为间隙过大导致门扇晃动，轴套两端做了圆弧收边处理，避免开关过程中夹入异物或者剐蹭安装面。

　　安装接口的尺寸设计完全匹配常规入口门的安装预留位，框架侧的安装切口尺寸为单处100mm长、20mm宽，单扇门单侧配置2处安装位，门扇侧的切口尺寸为单处80mm长、40mm宽，同样单侧配置2处，安装时不需要对门框或者门扇做额外的扩孔、裁切作业，能够直接适配市面上绝大多数标准入口门的预装位，降低现场改造的工作量。紧固件配置上，单个铰链配套2颗M10×35的固定螺钉以及2颗M8×40的调节螺钉，其中M8规格的调节螺钉可以实现铰链安装位置的前后、上下微调，调节行程覆盖±4mm，完全能够抵消门框安装时的垂直度误差、门扇加工的尺寸公差，安装完成后可以通过调节螺钉校准门扇与门框的配合间隙，保证密封胶条的均匀压缩，提升门体的隔音、防尘性能。

　　材质默认选用碳素钢作为基础材料，表面做发黑防锈处理，能够适应室内外不同的安装环境，在常规湿度的户外入口使用也不会轻易出现锈蚀卡滞的问题，如果有更高的防腐需求，也可以直接替换为不锈钢材质生产，主体结构不需要做任何修改。从安装边界来看，铰链装配完成后，突出门框安装面的高度为18mm，门扇开合过程中铰链的转动轨迹不会与门框密封槽、门套线产生干涉，最大开门角度可以达到180度，完全满足入口门的全开通行需求，不会因为铰链结构限制开门角度影响大件物品的进出。

　　在结构强度校核阶段，按照单扇门80kg的自重做了载荷模拟，三个铰链均匀分布安装的情况下，单个铰链承受的静态载荷远低于材料的屈服强度，经过10万次开关循环测试后，铰链的磨损量小于0.05mm，不会出现明显的下垂量，能够满足商用入口门10年以上的使用周期要求。不同于市面上常见的免挖坑明装铰链，这款对称铰链的安装切口是嵌入在门框和门扇的型材内部的，装配完成后铰链的主体与门框门扇表面基本齐平，外观更加简洁规整，也不会因为突出的结构磕碰过往人员或者搬运的物品。设计过程中特意简化了零件数量，整个铰链仅由固定页、转动页、转轴、调节螺钉、固定螺钉五个部分组成，没有多余的易损小零件，生产加工时可以通过冲压、压铸工艺批量成型，加工成本可控，装配工序简单，适合大规模量产配套。针对现场安装可能出现的螺钉孔对位偏差问题，固定页上的螺钉孔做了长圆孔设计，允许安装时有±2mm的对位调整量，降低了对门框门扇预装孔位的加工精度要求，即使预装孔位有小幅偏差也能顺利完成安装，不会因为孔位错位导致无法装配。
