房屋窗户PVC装饰压条结构设计

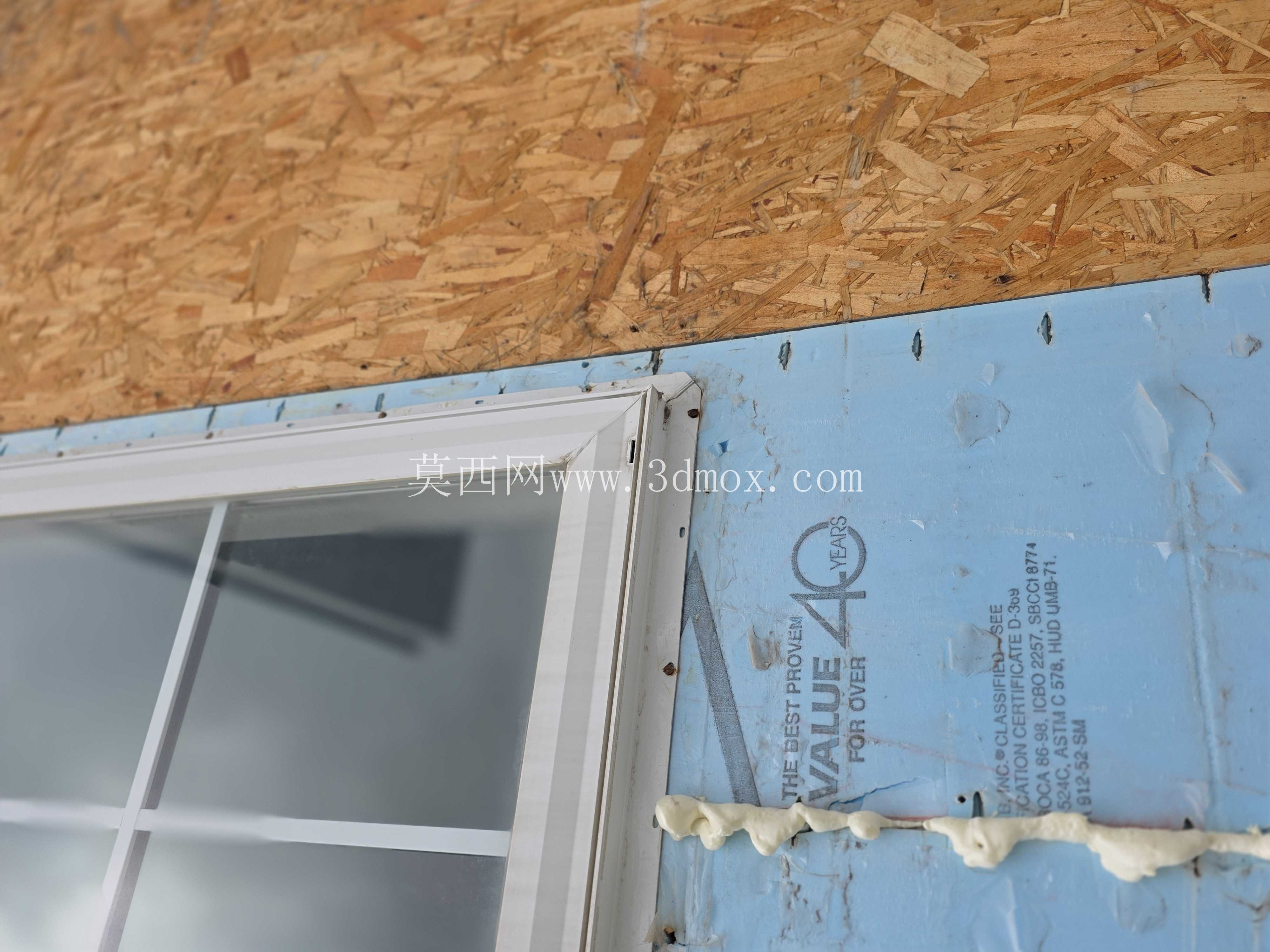

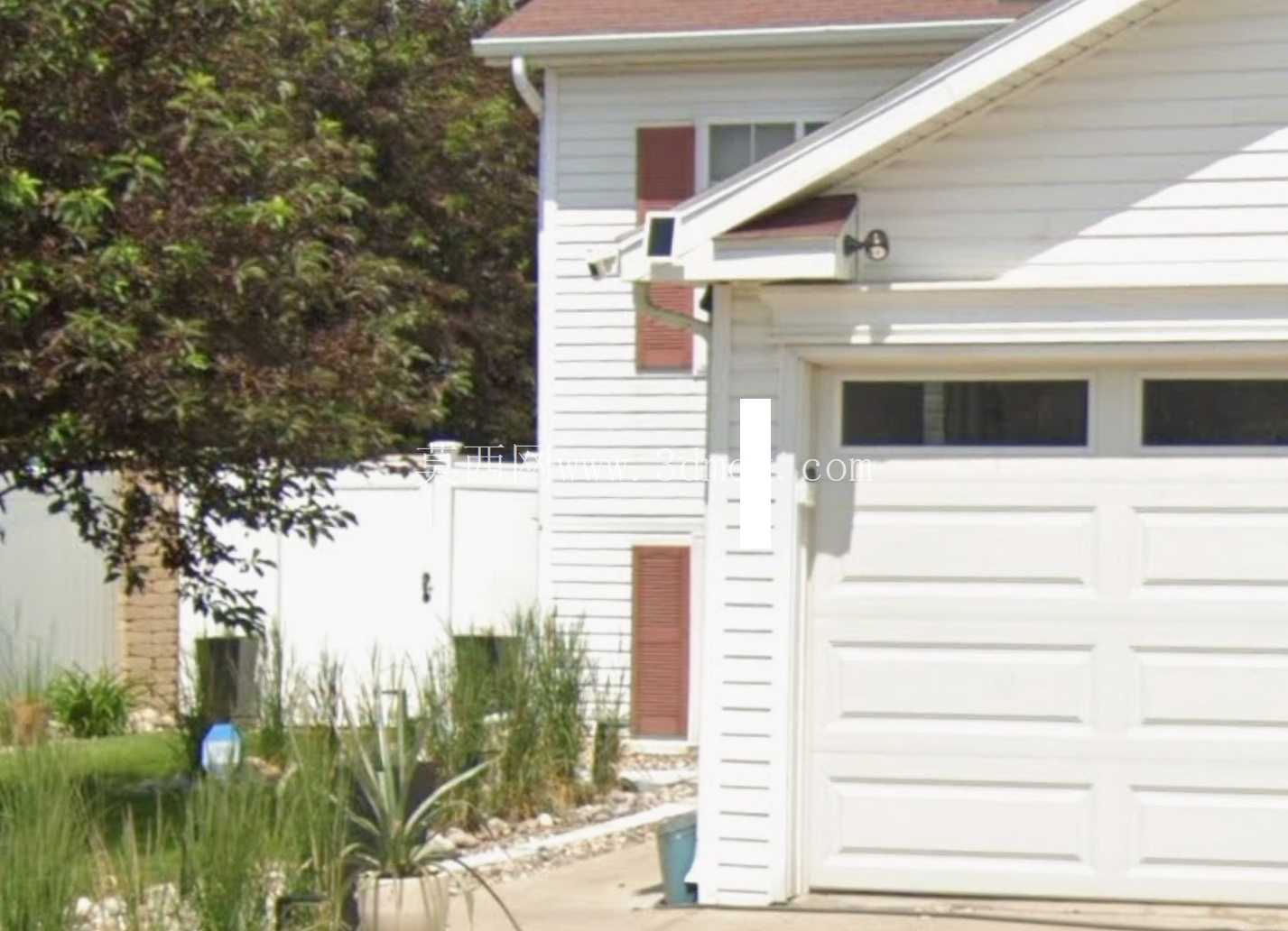

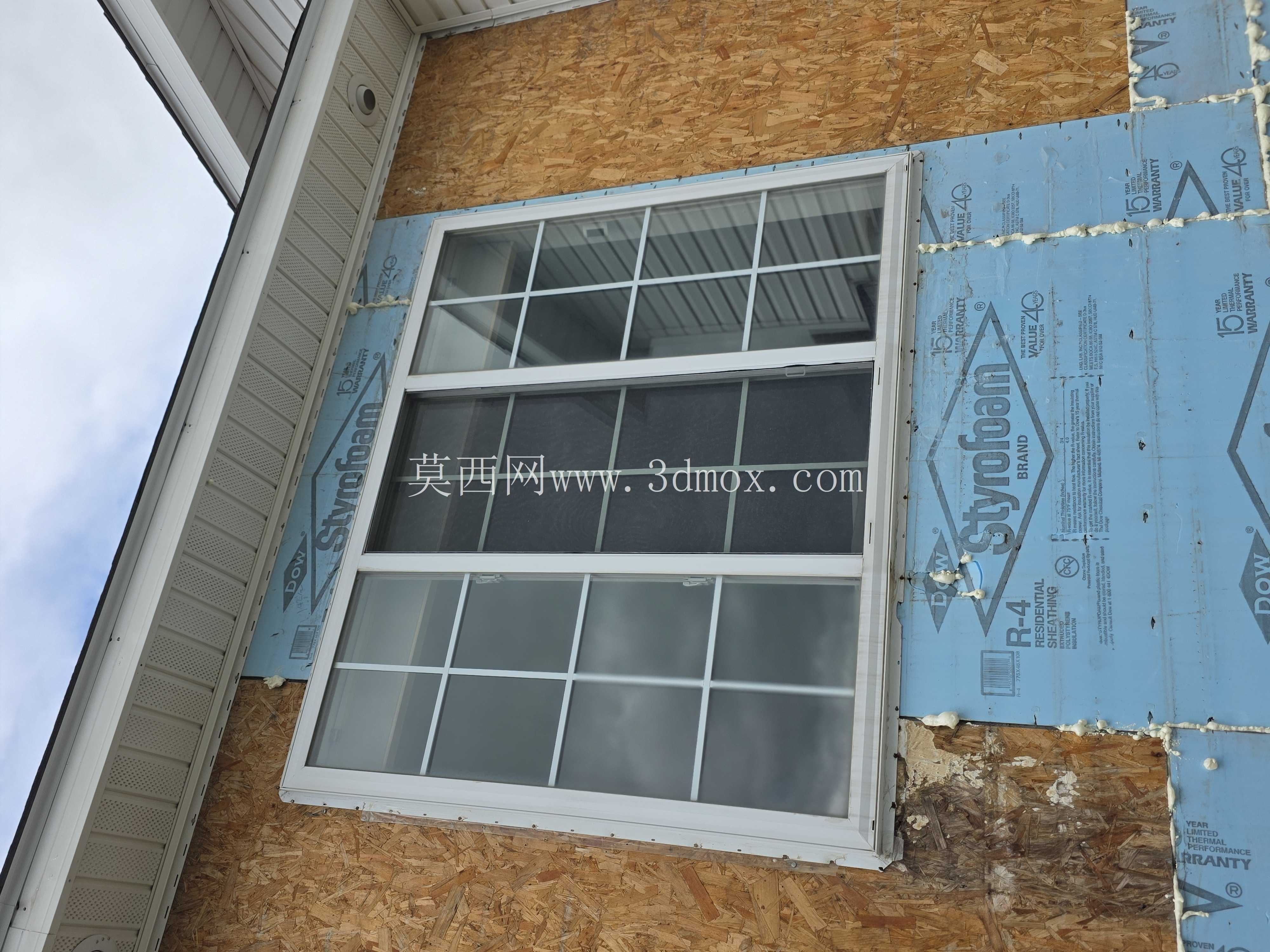

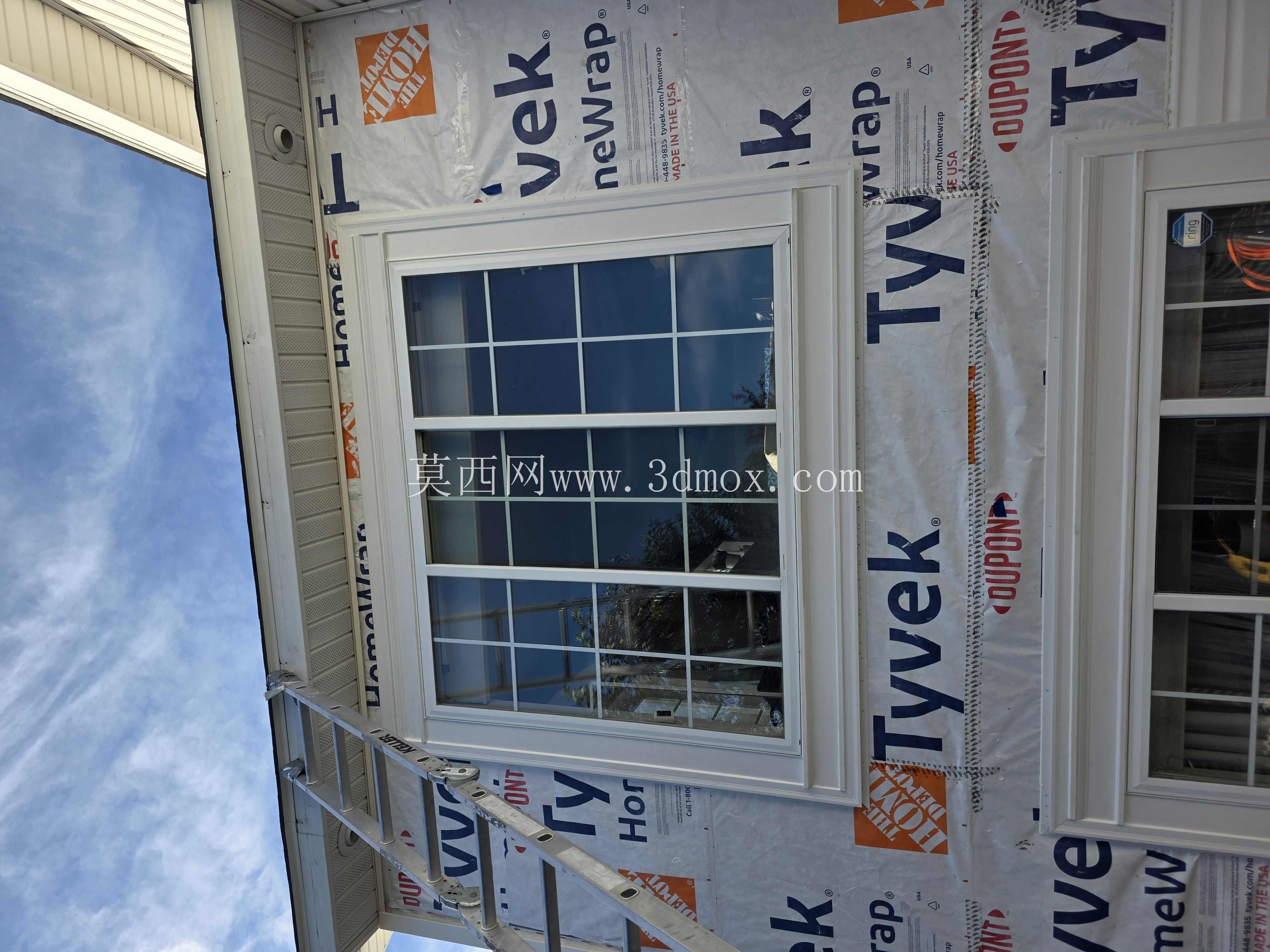

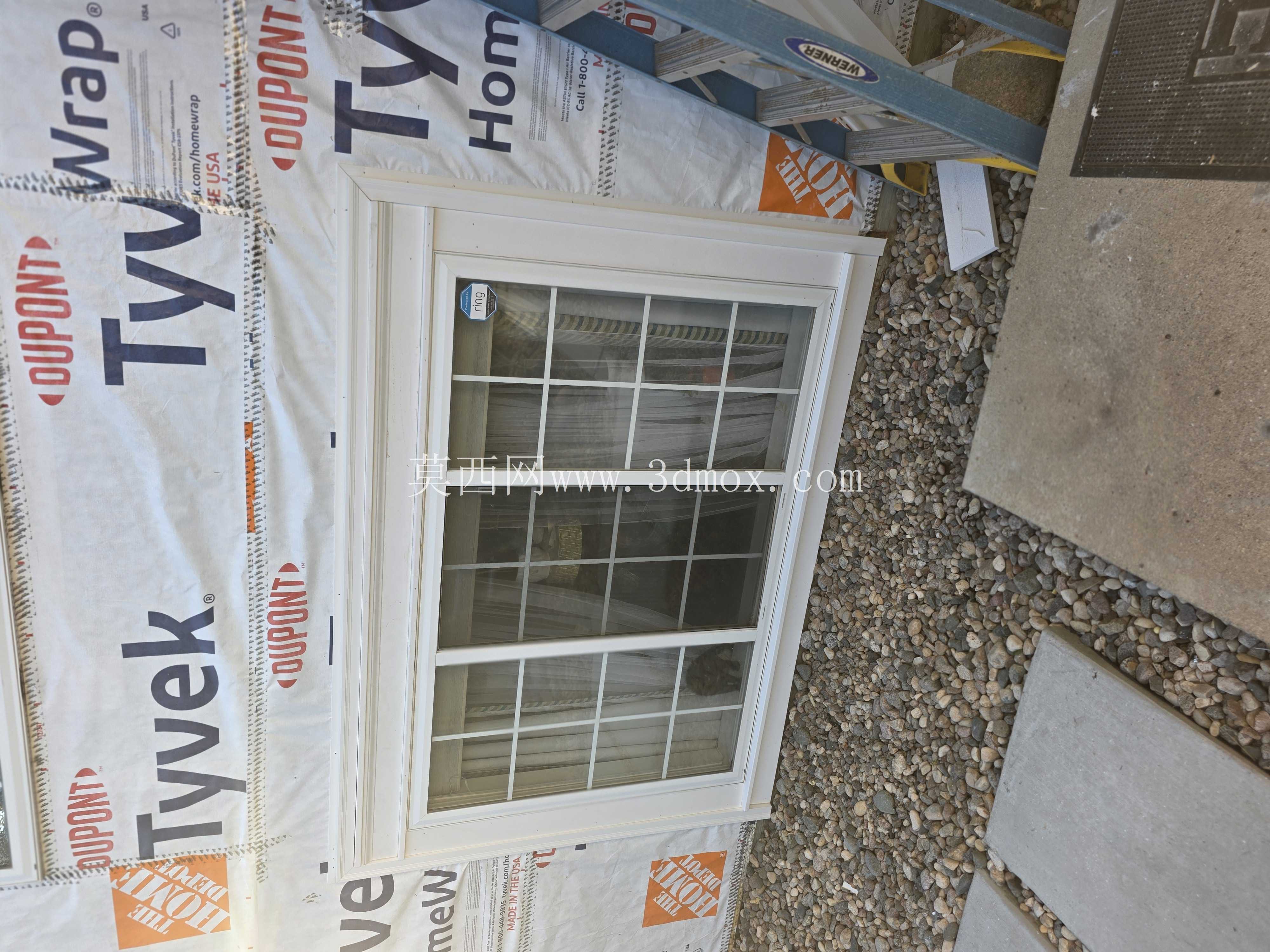

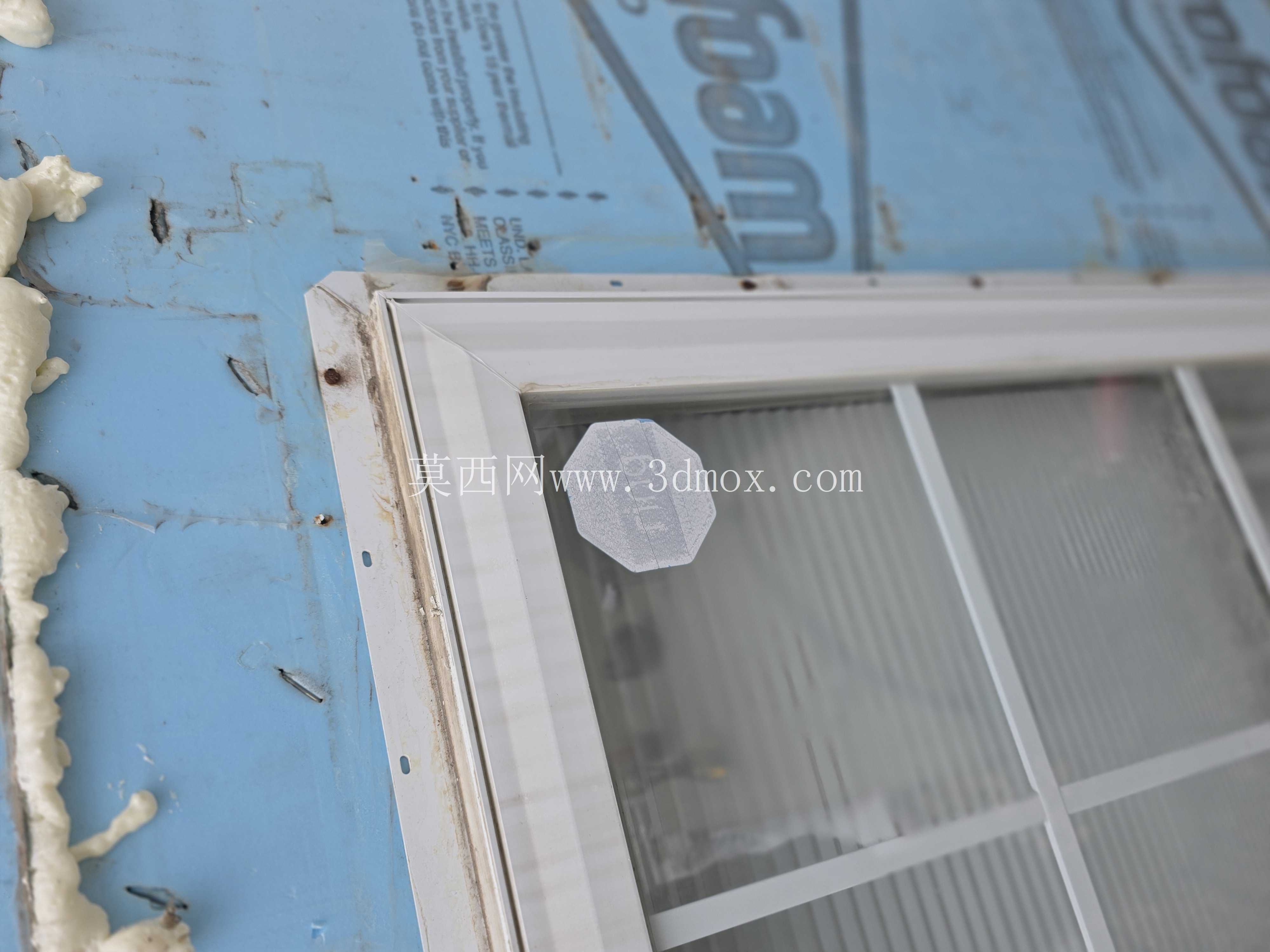

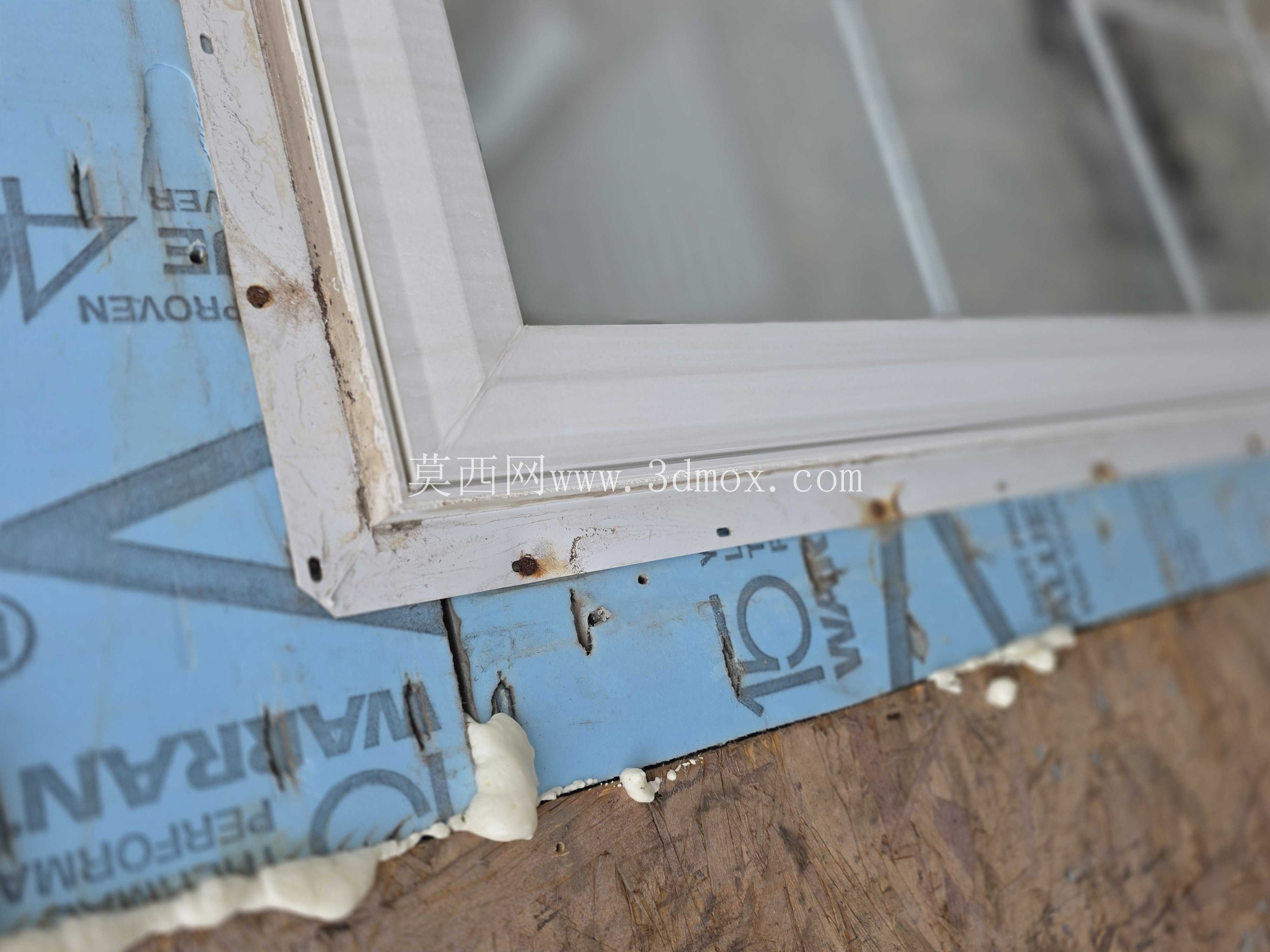

这套窗饰结构主要用于民用住宅外立面窗户的装饰收边，替代传统木质窗套线条，适配旧房外立面翻新、新建住宅外窗装配两类核心场景，在北美独栋住宅的外立面改造项目中应用尤为广泛，能够解决木质窗套长期户外使用易腐坏、需定期刷漆维护的痛点。设计之初是针对老旧住宅拆除原有百叶窗后的外立面补装需求，原有百叶拆除后窗侧与外墙衔接处存在明显的施工缝隙与视觉断层，常规密封胶填缝无法兼顾美观与耐候性，因此采用PVC材质的一体化饰条做覆盖式安装，不需要对原有墙体做大规模凿除处理，适配绝大多数常规尺寸的外窗安装边界。

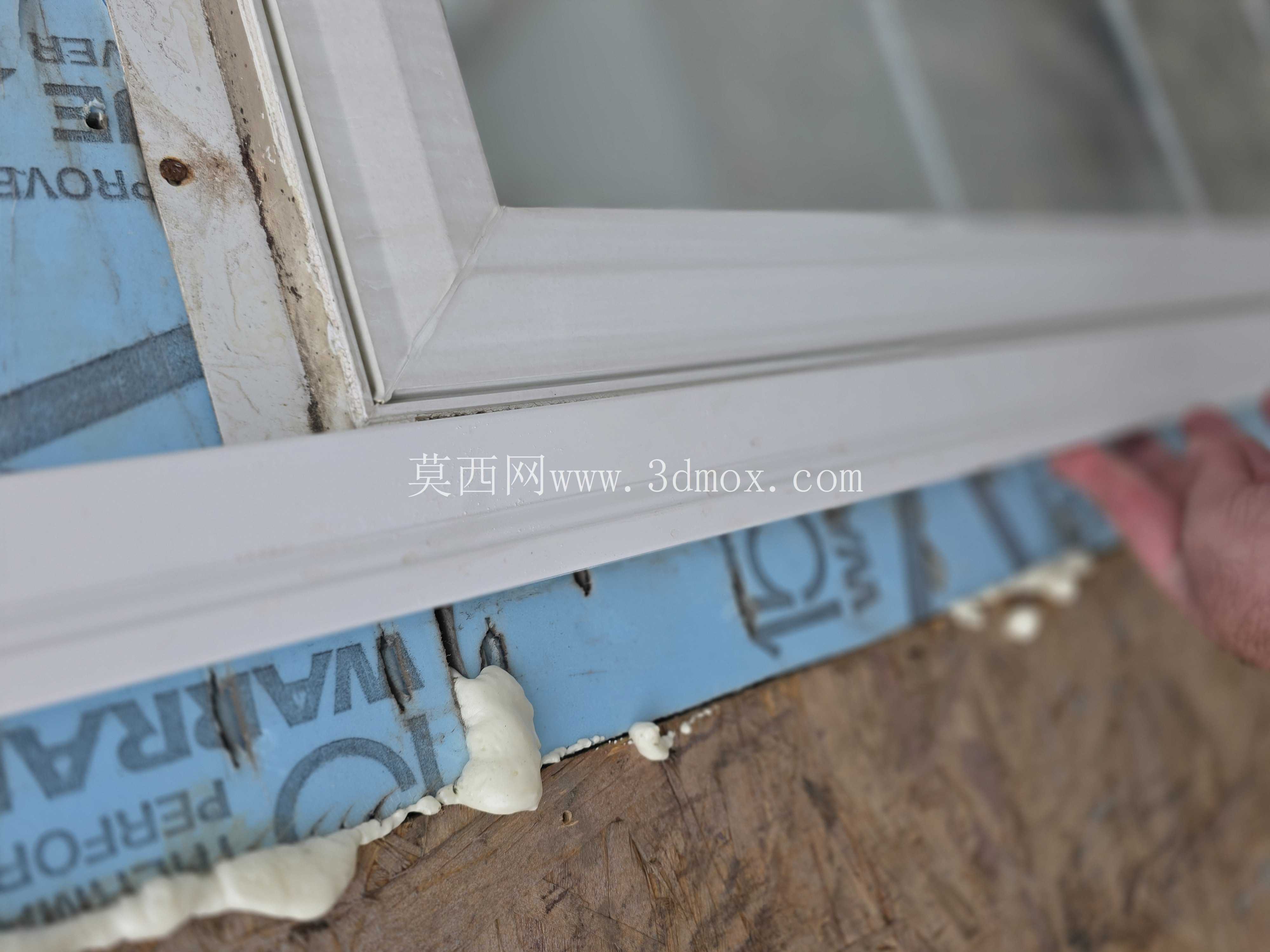

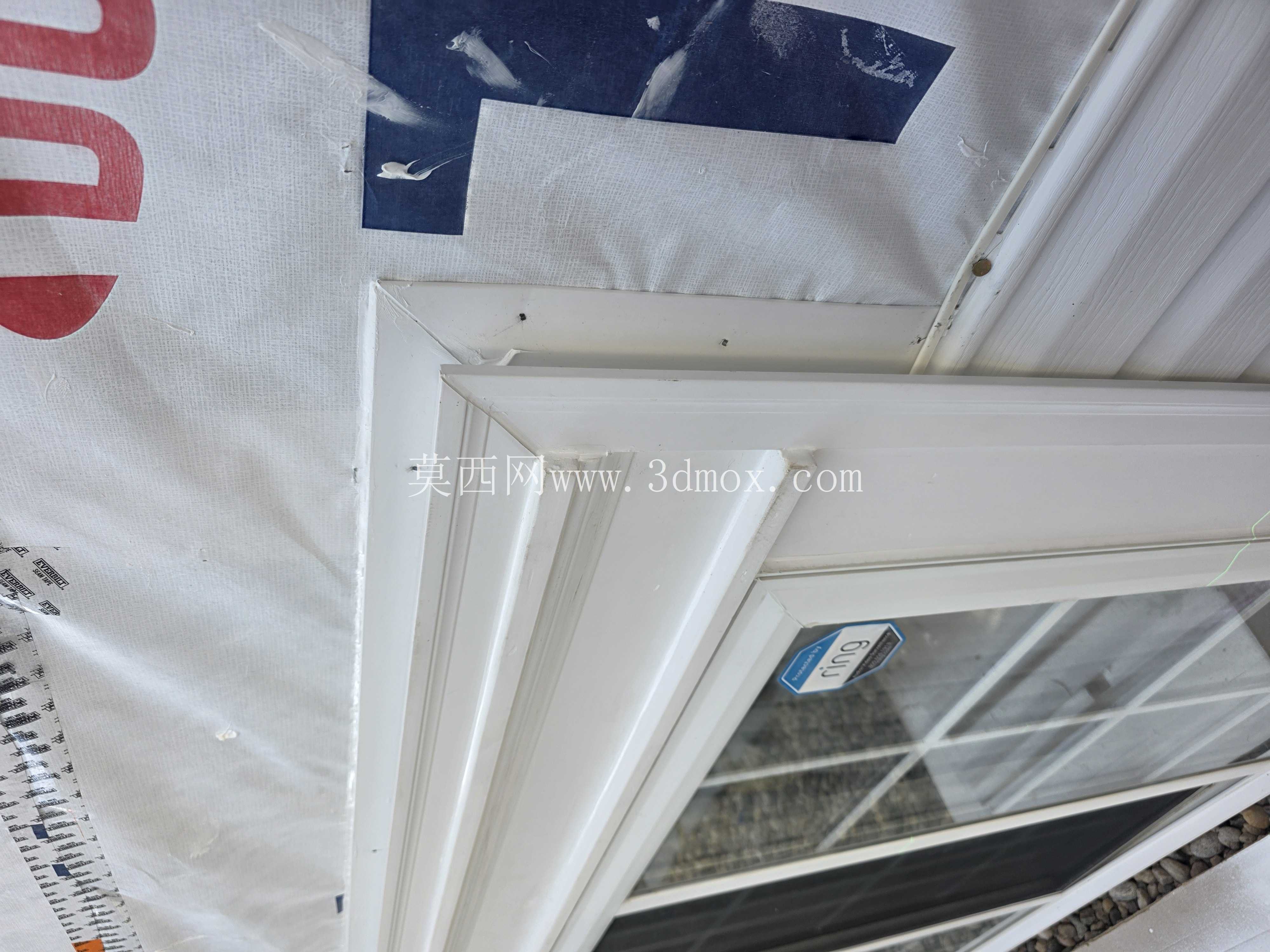

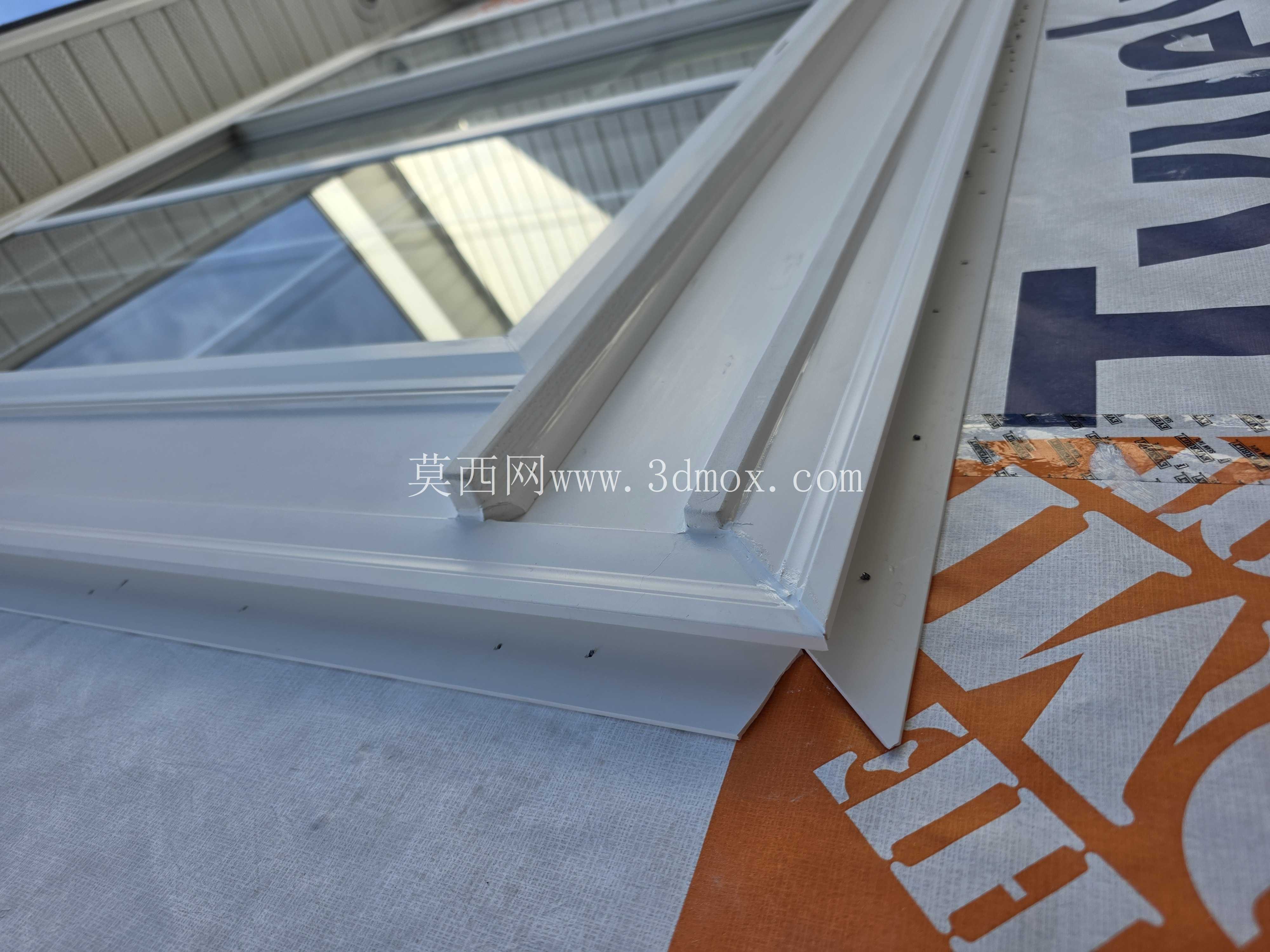

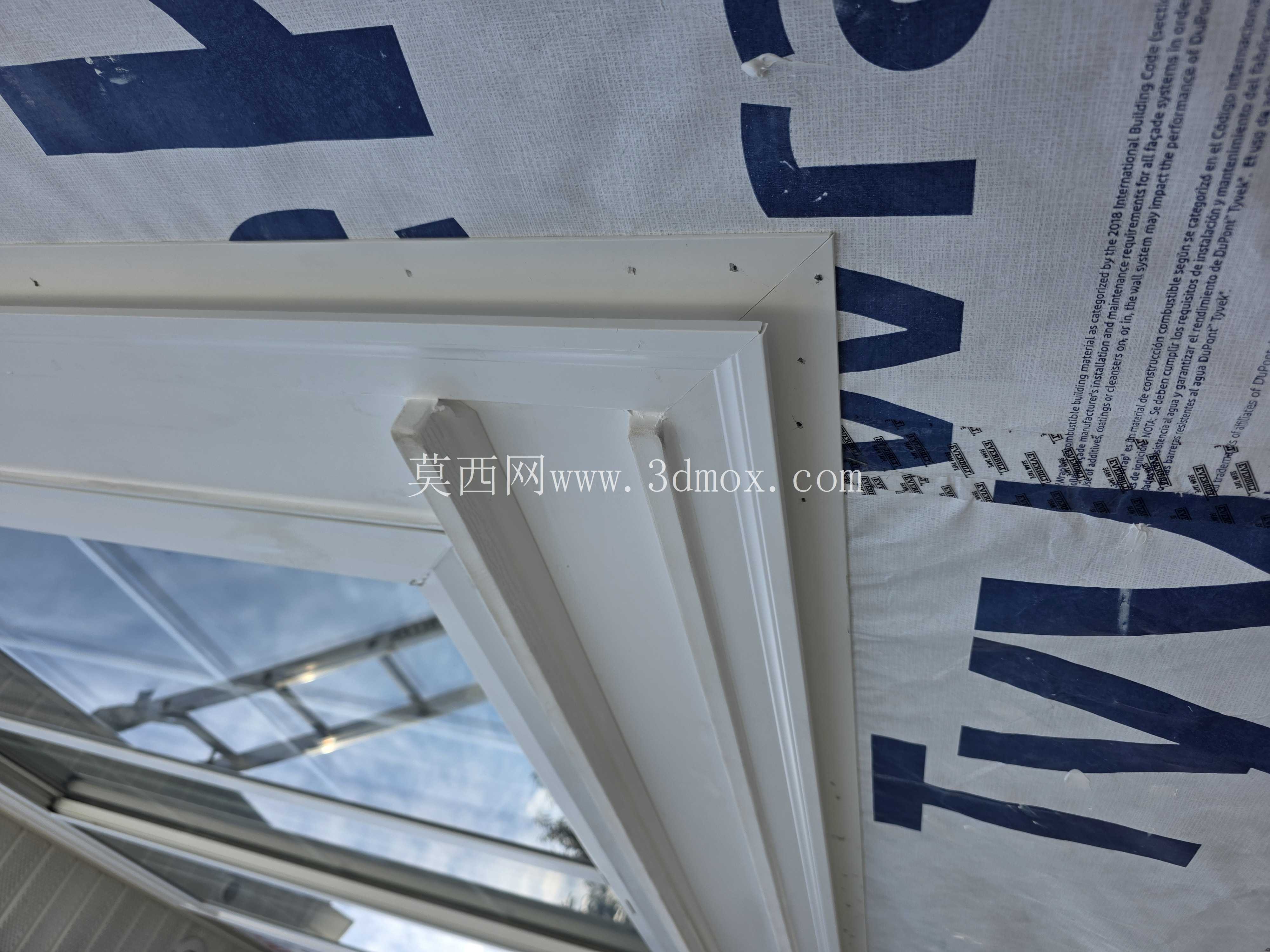

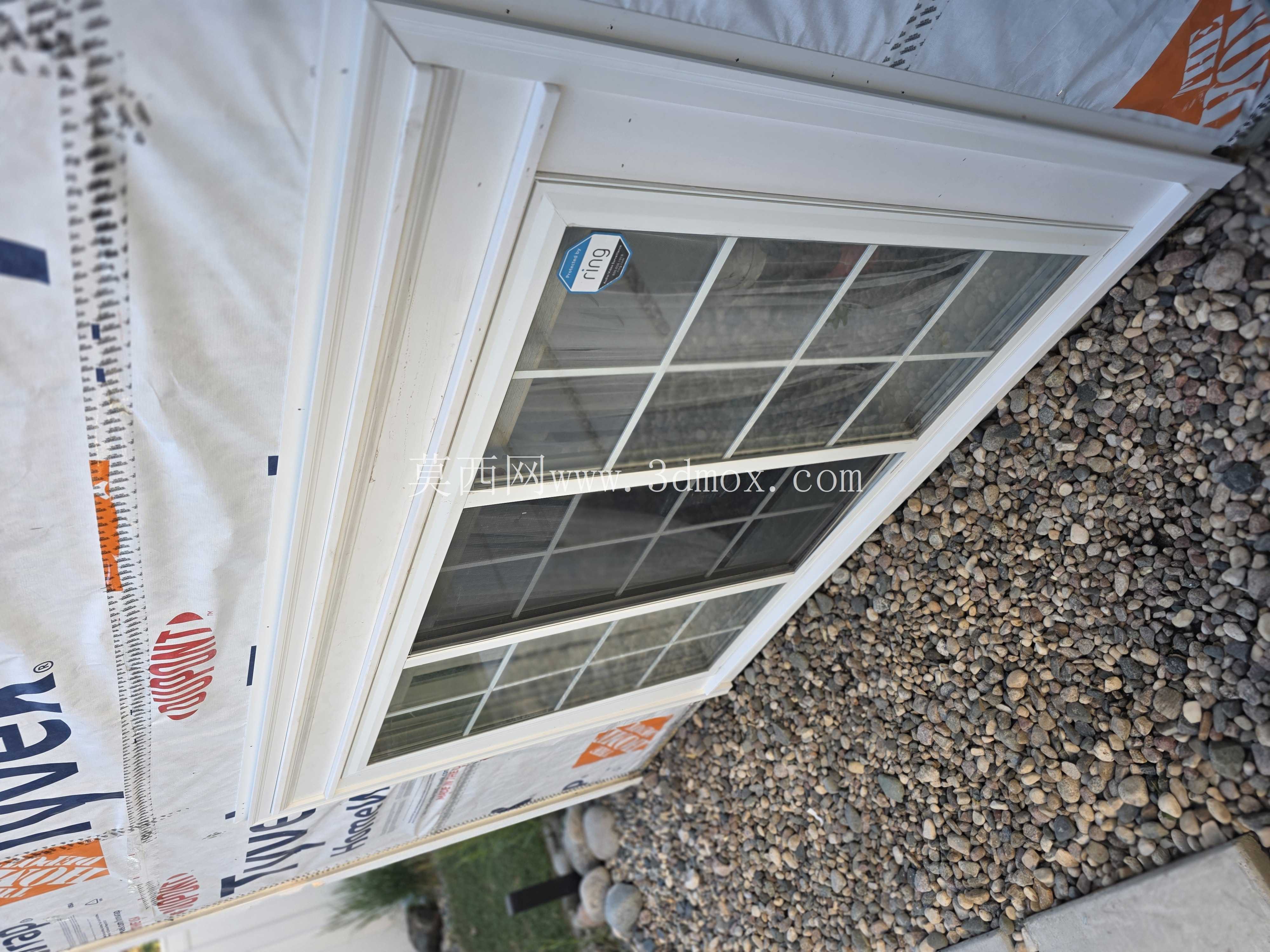

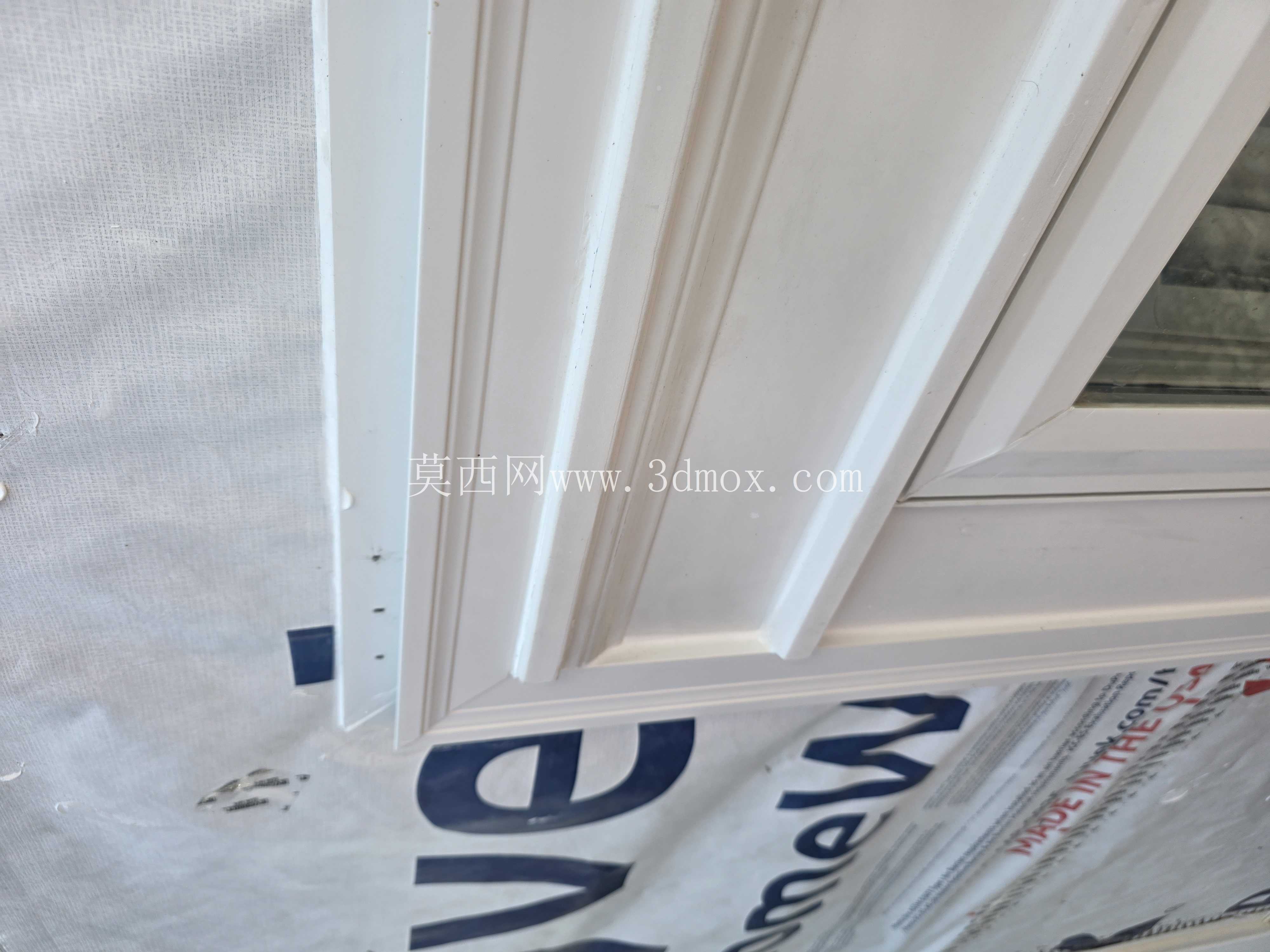

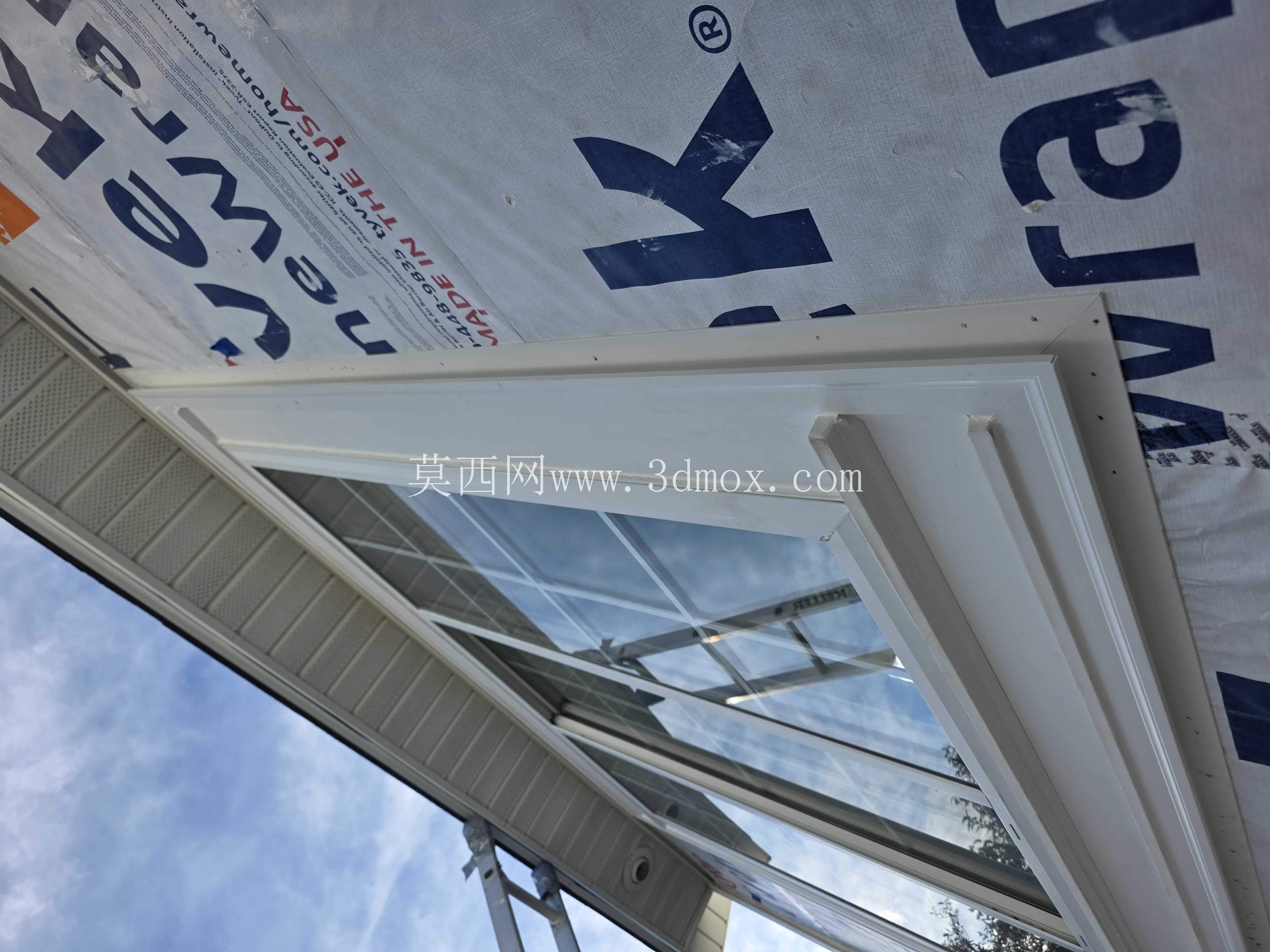

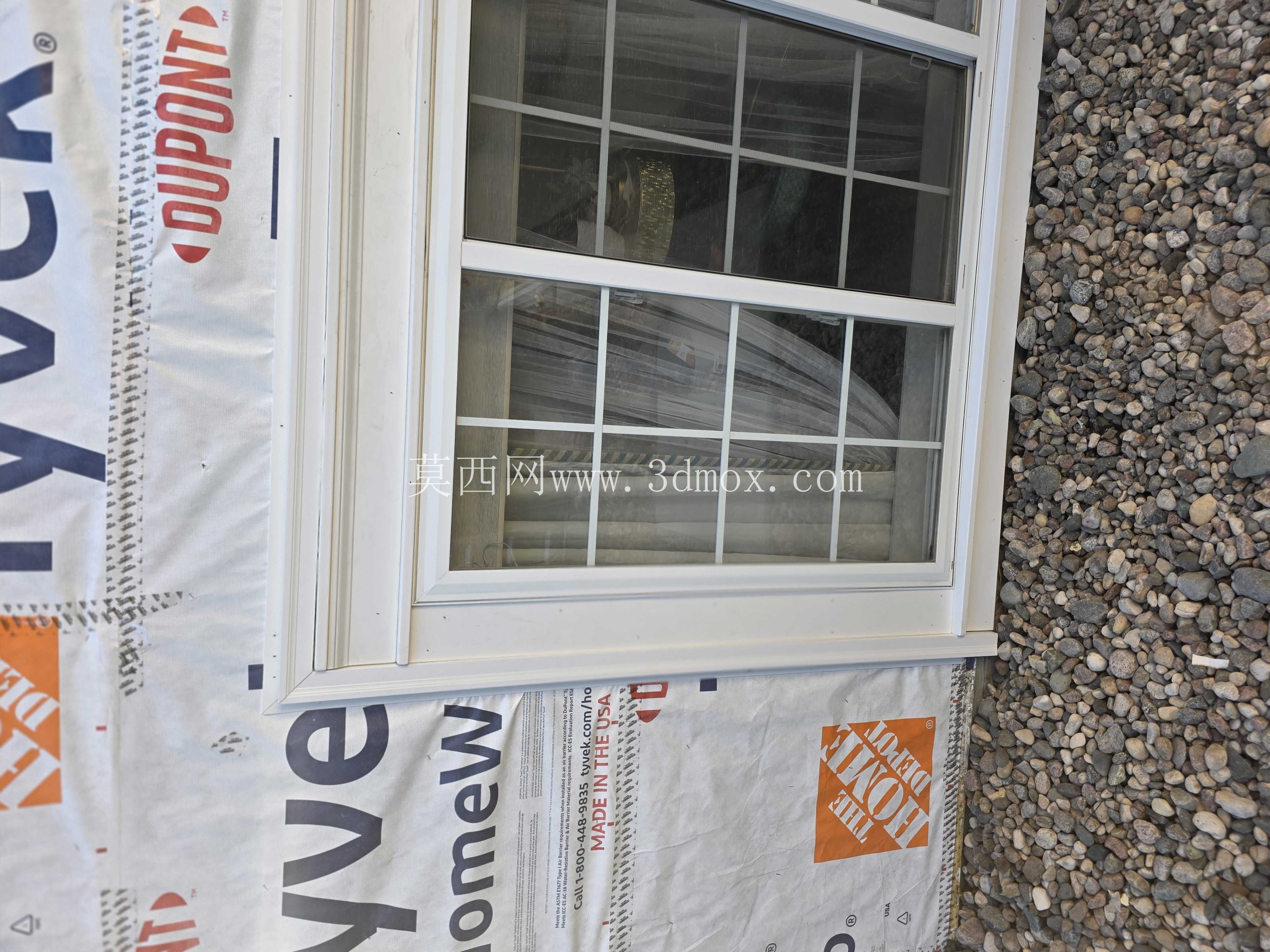

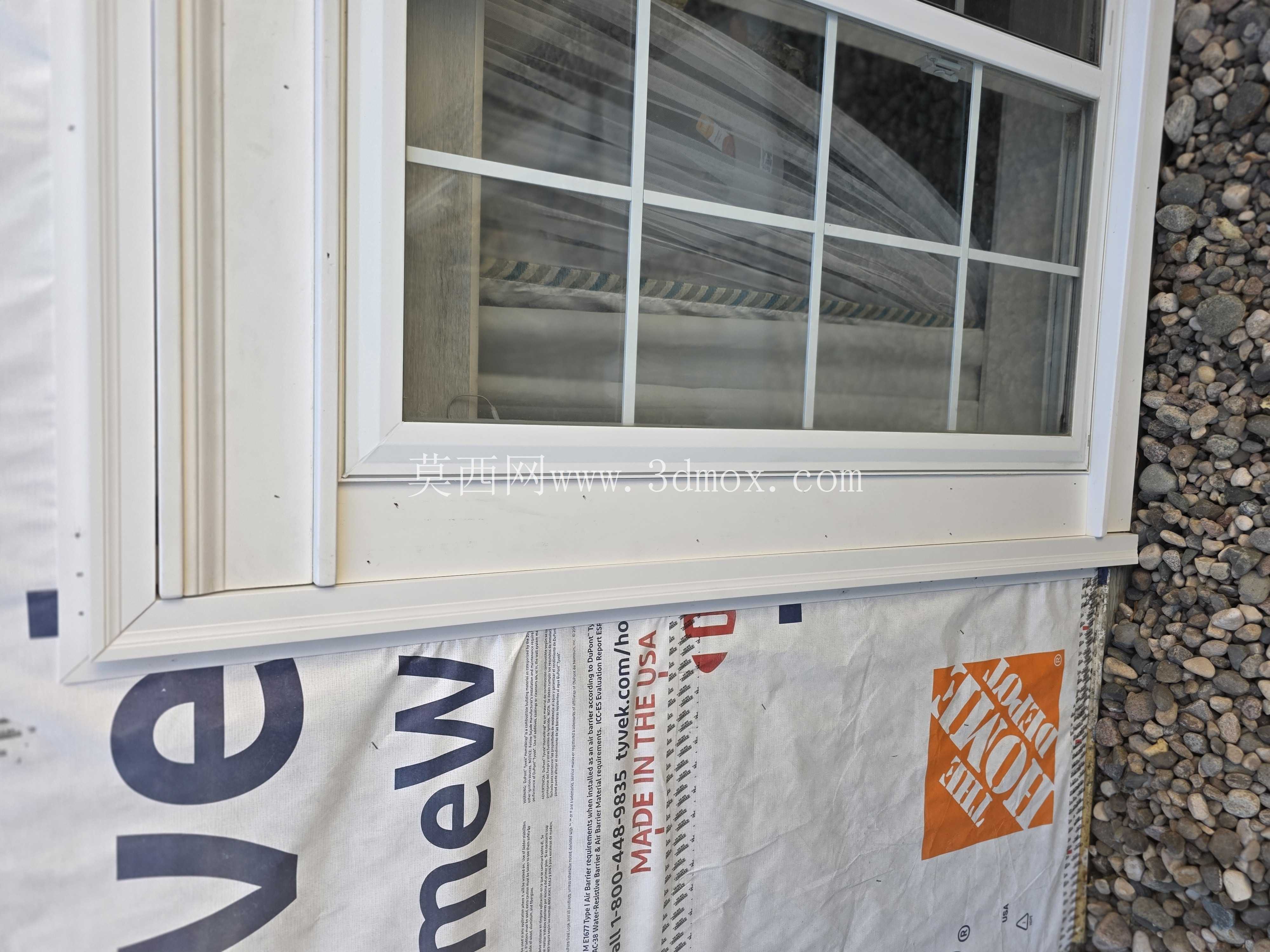

结构设计上拆分了多段不同截面的饰条组件，包含窗边主包边条、1/4圆收边条、窗台挡水条三类核心部件，主包边条采用4英寸宽度的平板基底，边缘做15度斜角收边，安装后能够完全覆盖窗侧与外墙的接缝，同时避免直角边缘积灰积水；1/4圆收边条用于饰条与窗框衔接的阴角位置，圆弧过渡能够减少应力集中，同时避免直角缝隙打胶后出现开裂脱落的问题；窗台挡水条自带向外倾斜的排水坡面，坡面末端做滴水线结构，能够引导雨水向外排出，避免雨水顺着饰条与墙体的缝隙渗入室内。所有饰条的安装边都预制了0.8mm深度的打胶槽，打胶后胶体能够嵌入槽内，相比平面粘接的剥离强度提升40%以上，同时打胶后多余的胶体会被槽体收纳，不会溢出到饰条表面影响外观。

材质选用户外级硬质PVC，原料中添加了抗UV稳定剂与抗冲改性剂，能够在-30℃到60℃的环境温度下长期使用，不会出现低温脆裂、高温软化变形的问题，表面做白色哑光预饰面处理，不需要后期刷漆，安装完成后即可达到成品效果，日常维护只需要用清水擦拭表面灰尘即可，维护成本远低于传统木质窗套。安装适配性上，这套饰条采用标准化截面设计，能够适配墙体厚度在100mm到200mm之间的常规外窗，对于超出范围的墙体厚度，可以通过裁切主包边条的平板部分做适配，不需要额外开模定制；饰条之间的拼接采用45度切角对接，拼接位置预留0.5mm的伸缩缝，适配PVC材质热胀冷缩的形变特性，避免高温季节饰条膨胀起拱。

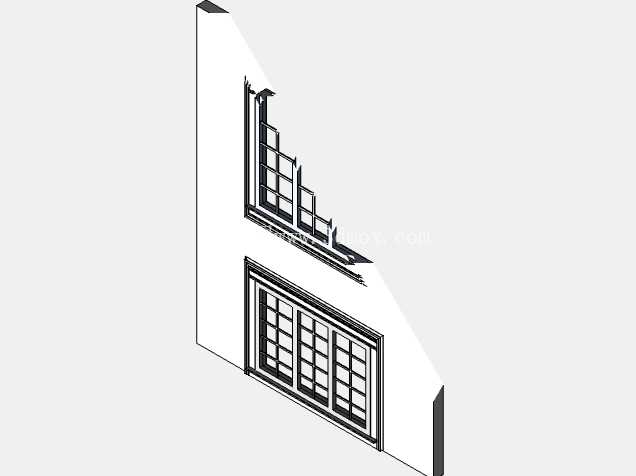

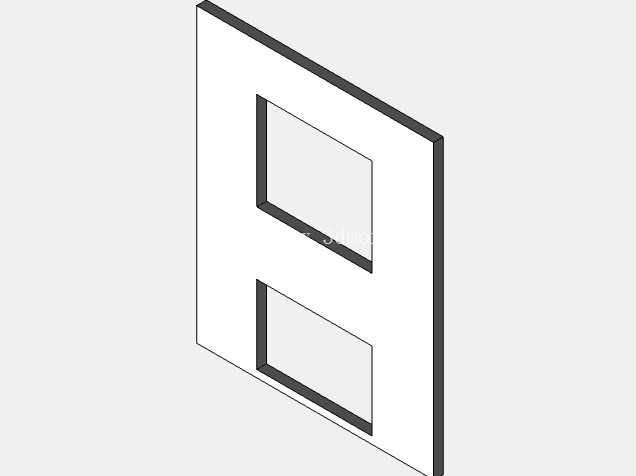

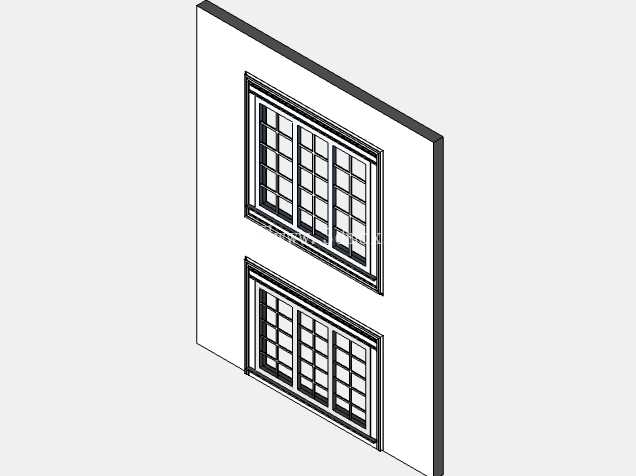

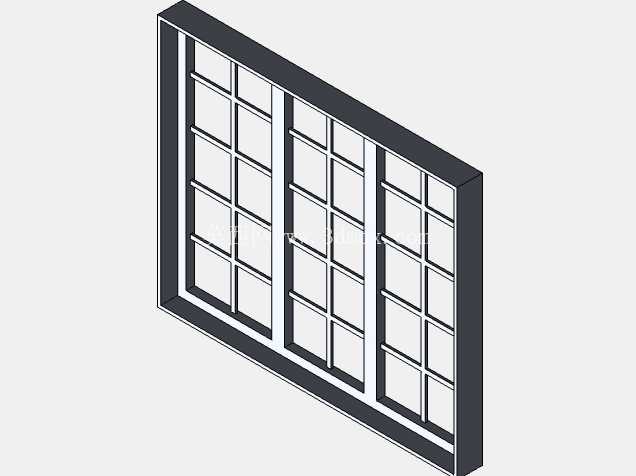

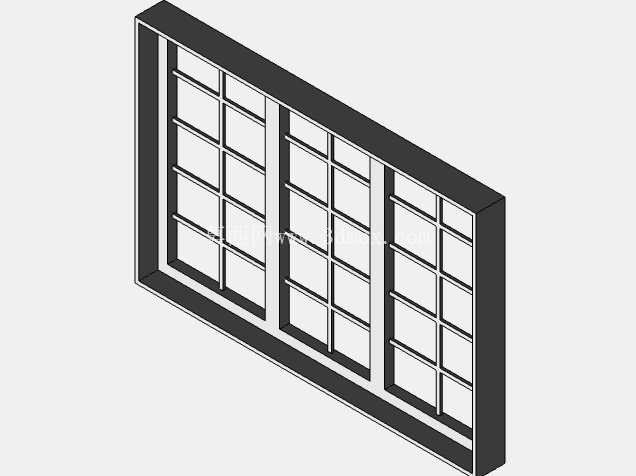

建模过程中重点还原了各段饰条的截面细节与安装配合关系，所有配合位置的公差控制在0.2mm以内，既能够保证现场安装时的拼接顺畅，也不会因为间隙过大导致拼接位置出现明显缝隙。针对现场安装的常见问题，设计时特意将饰条的安装孔位做了长圆孔设计，长圆孔长度为5mm，能够吸收墙体施工时的孔位误差，降低现场安装的对位难度。饰条的壁厚统一设置为2.2mm，这个厚度既能够保证饰条本身的结构刚度，安装后不会出现翘曲变形，也能够控制材料成本，避免壁厚过大造成的原料浪费。

实际使用场景中，这套饰条除了基础的装饰作用外，还能够辅助提升窗户的密封性能，饰条安装后会在窗侧形成一圈连续的密封屏障，减少室外冷风通过窗侧缝隙渗入室内，一定程度上降低建筑采暖制冷的能耗。针对多雨地区的使用需求，窗台挡水条的滴水线深度设置为3mm，能够有效切断雨水的毛细爬行路径，避免雨水长期侵蚀窗下墙体导致墙皮脱落、渗水发霉的问题。相比同类型的铝合金窗饰条，PVC材质的饰条导热系数更低，不会出现铝合金饰条冬季结露的问题，同时加工裁切更加方便，现场施工只需要普通的手持切割机即可完成裁切作业，不需要专用的加工设备，能够有效缩短施工周期。
