10吨级单梁桥式高架起重设备结构

　　在机械加工车间、成品仓储库区、中小型制造装配产线的物料转运场景里，中等载荷的垂直吊装与跨区水平输送需求长期存在，这类场景不需要大吨位双梁起重设备的冗余载荷能力，却对设备的安装空间占用、运行稳定性、载荷适配性有明确的工程要求，10吨级单梁桥式高架起重设备正是针对这类场景开发的通用吊装解决方案。从结构布局来看，整套设备沿厂房预设的混凝土跑道梁架设，两端端梁搭载行走轮组卡接在跑道梁的轨道上，端梁内部集成行走驱动机构，可带动整根主梁沿车间跨度方向做纵向移动，主梁作为核心承载构件采用箱型截面设计，在控制整体自重的前提下保证足够的抗弯扭强度，避免满载工况下主梁下挠量超出工程允许阈值。

　　主梁下方配套的电动葫芦起升机构沿主梁下翼缘的轨道做横向移动，配合端梁的纵向行走，可覆盖主梁跨度范围内所有作业点位的吊装需求，葫芦的起升卷筒配套10吨级定动滑轮组，通过钢丝绳倍率匹配实现额定载荷下的稳定起升，吊钩组配备防脱棘爪，避免吊装作业中索具意外滑脱。设计阶段首先要匹配厂房的安装边界条件，端梁的轮距尺寸要适配跑道梁的安装间距，轮压参数要提前核算并传递给土建专业，确保厂房立柱与跑道梁的承载能力满足满载运行的载荷要求，主梁的跨度尺寸要结合车间立柱的跨距确定，设备整体的起升高度要匹配厂房层高与作业所需的最大吊高，避免出现起升行程不足或者设备最高点与厂房屋架下弦发生干涉的问题。

　　整套设备的结构设计优先考虑模块化适配性，主梁与端梁采用螺栓副连接，方便运输进场后的现场组装，也便于后续根据产线调整需求进行移位拆装，电动葫芦采用通用标准接口，可根据实际使用需求更换不同起升速度、不同起升高度的同载荷等级葫芦产品，降低后期运维的配件替换成本。从实际作业特性来看，单梁结构的设计相比双梁起重机整体自重更轻，对厂房承载的要求更低，前期厂房建设的土建成本投入更少，设备自身的制造成本也更具经济性，完全覆盖10吨及以下载荷的生产物料、工装夹具、成品工件的吊装转运需求，运行过程中行走轮组与轨道的接触应力经过优化匹配，配合缓冲止挡装置，可降低启停过程中的冲击载荷，延长设备整体使用寿命。

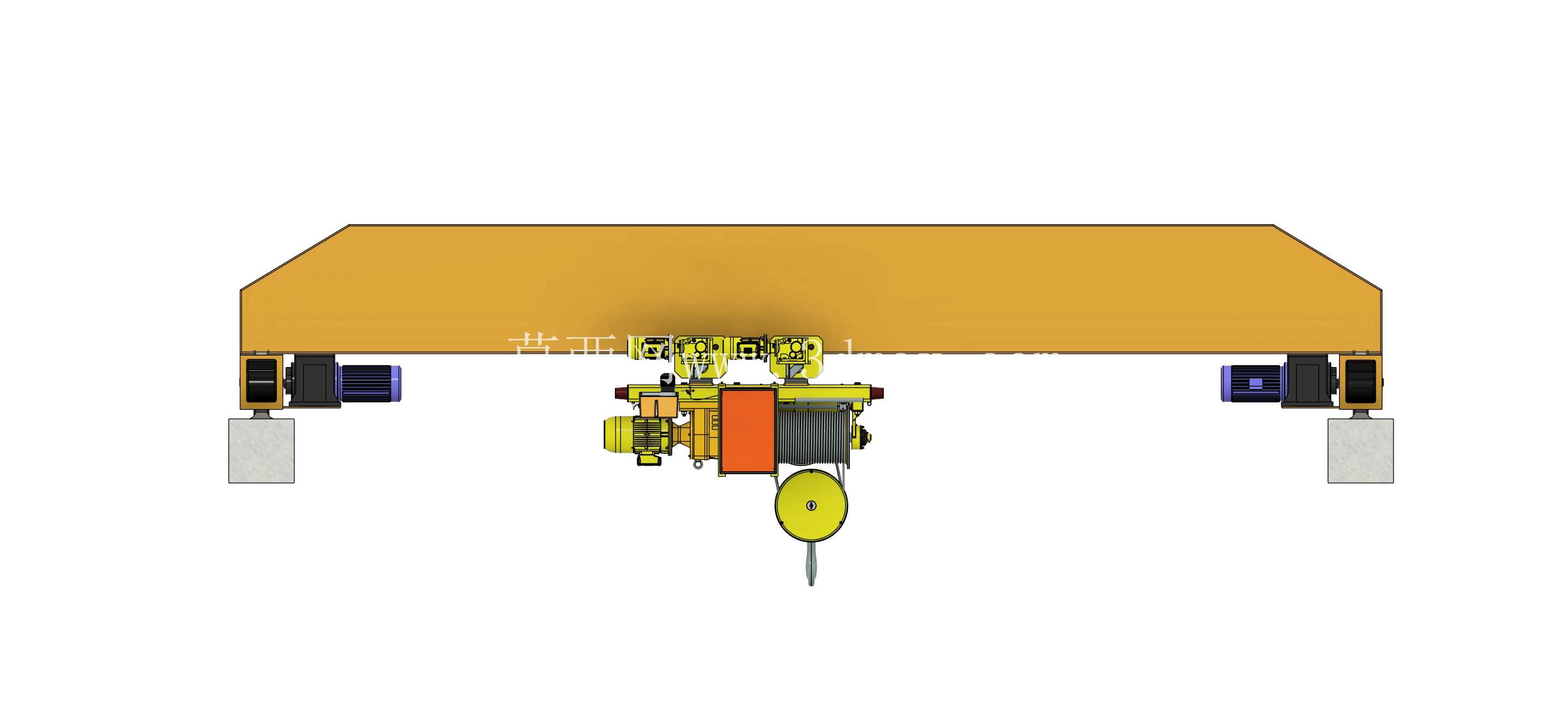

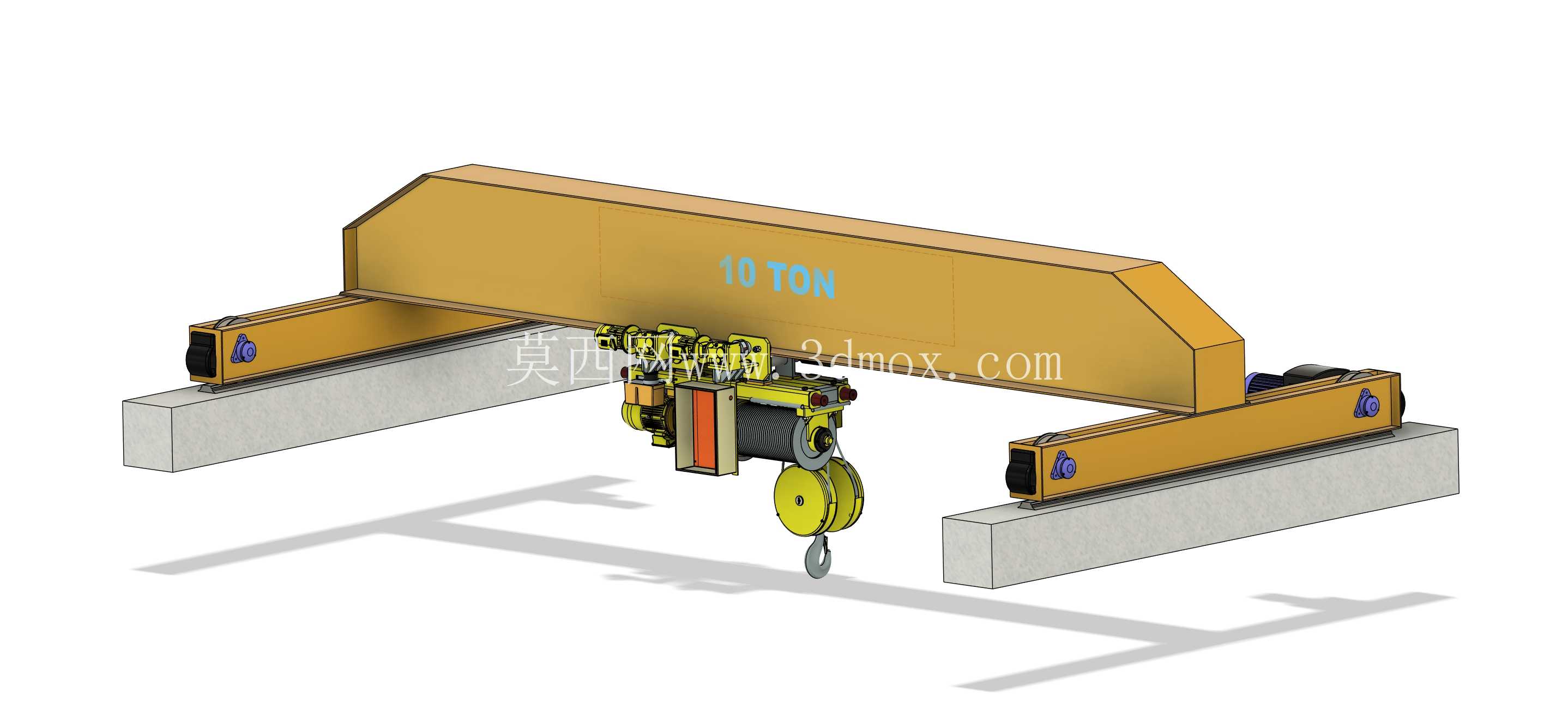

　　在结构细节处理上，端梁两端设置聚氨酯缓冲块，在设备运行至轨道极限位置时起到吸能缓冲作用，避免刚性碰撞造成结构变形，主梁上标注清晰的额定载荷标识，提醒现场作业人员严禁超载使用，所有转动部位均预留润滑加注点位，方便日常运维过程中的保养作业，电气走线沿主梁内侧的线槽布设，避免线缆外露被剐蹭破损，提升设备运行的安全性。这类起重设备的三维结构建模，需要重点还原各部件的装配关系与安装尺寸边界，尤其是端梁与跑道梁的配合尺寸、葫芦沿主梁的行走行程范围、吊钩的极限作业位置，这些参数都是前期厂房规划、设备选型阶段需要重点校核的内容，通过三维模型可提前验证设备安装后是否存在干涉问题，也可用于作业人员的设备结构培训，帮助运维人员快速理解各部件的功能与装配逻辑。
