起重作业用吊钩连接承载组件结构设计

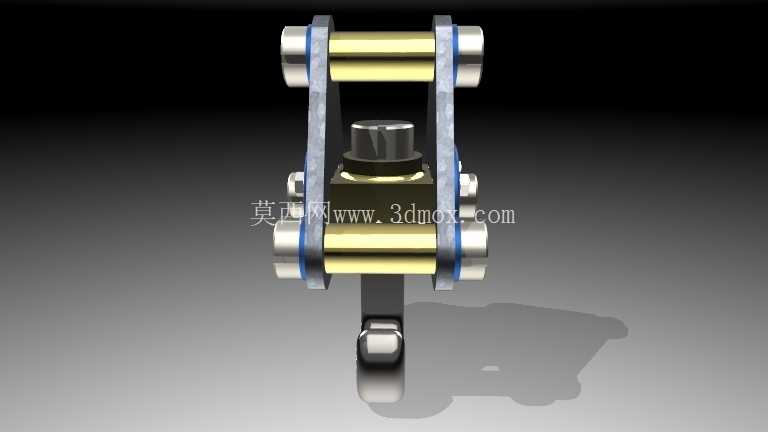

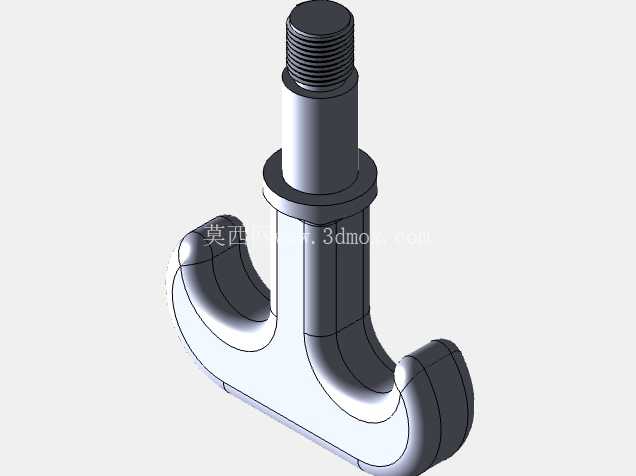

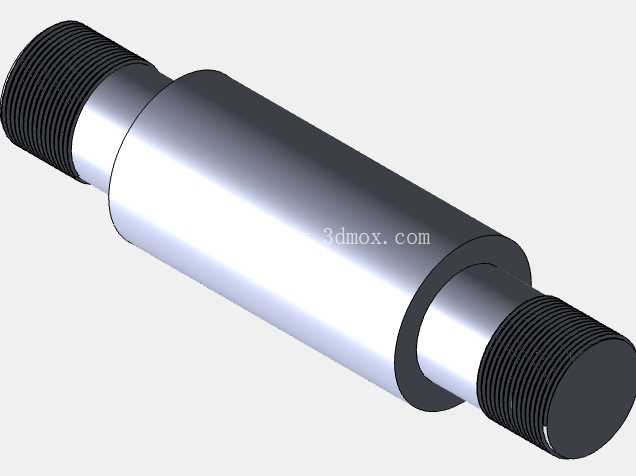

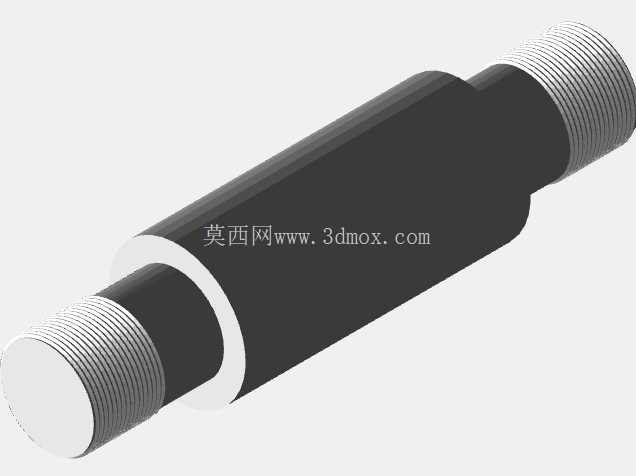

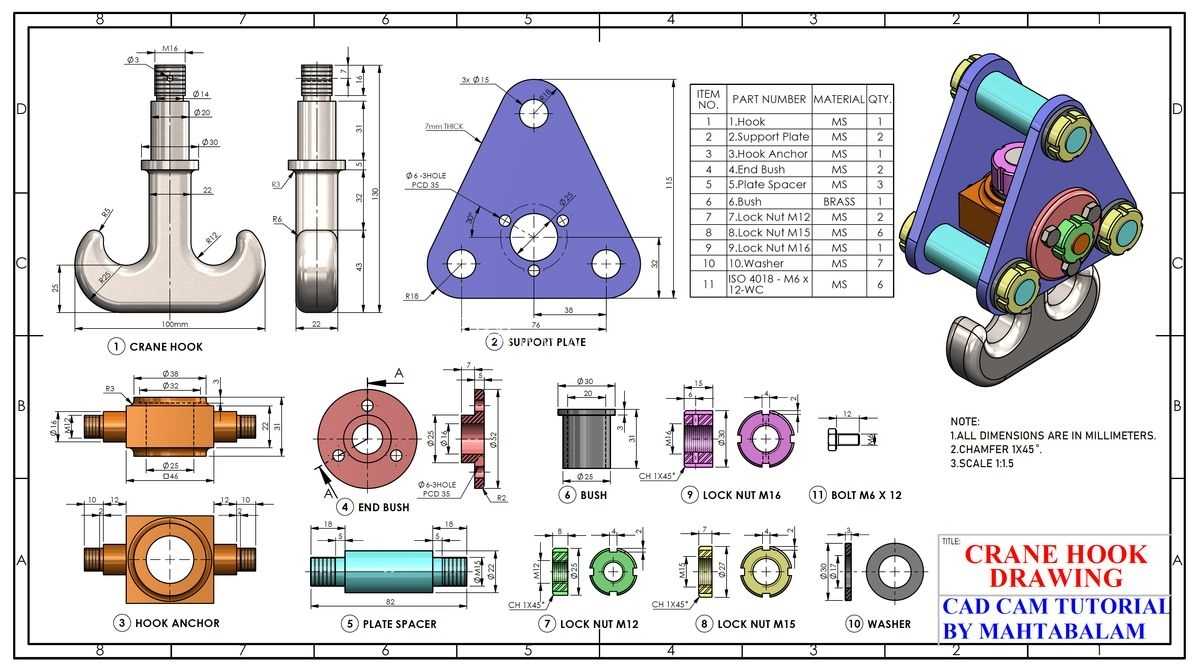

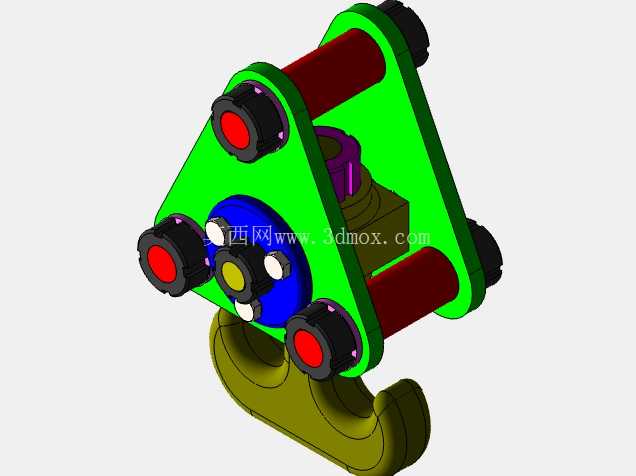

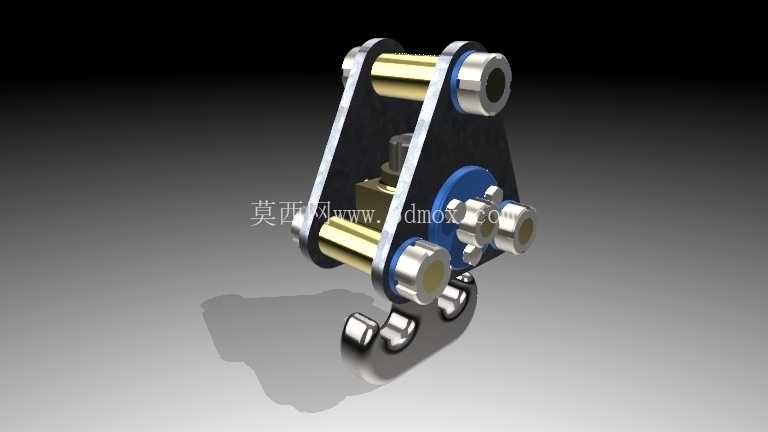

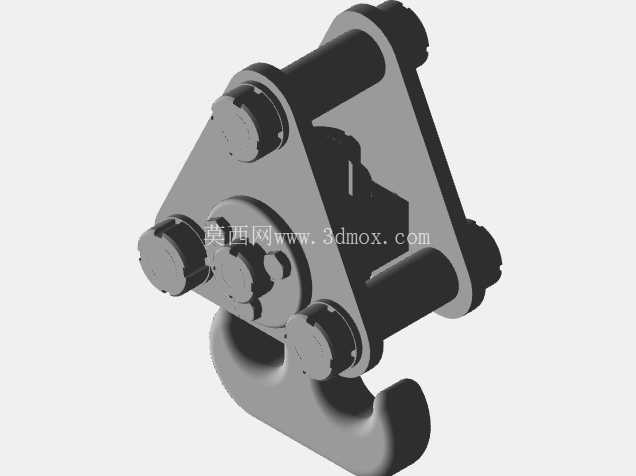

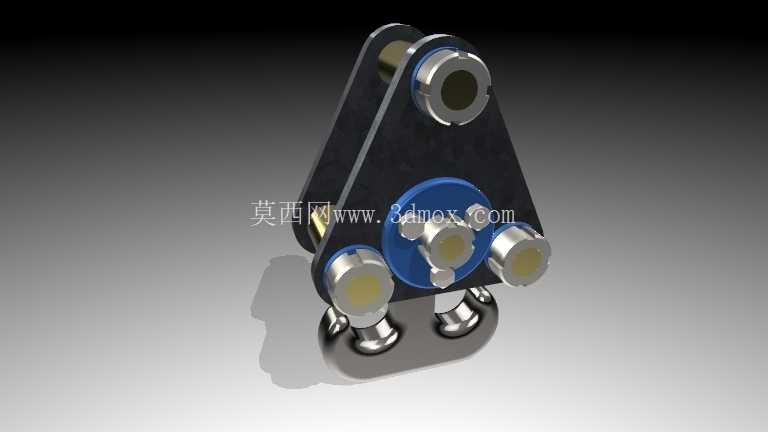

在厂房重型工件转运、港口散货装卸、基建现场构件吊装这类常规起重作业场景里，吊钩组件是直接连接起升机构与被吊载荷的核心受力部件，它的结构合理性直接决定吊装作业的安全冗余，也影响整个起重作业流程的效率。这套吊钩连接组件的设计，没有采用传统一体式吊钩的铰接结构，而是用双侧立式支撑板作为核心承载骨架，上下两端分别配置销轴连接位，上端的销轴用于对接起重机起升机构的动滑轮组下端吊耳，下端的销轴则用于挂载吊钩本体或者配套的吊索具卸扣，这种分体式的支撑板结构，相比一体式铸造的吊钩架，在后期维护时可以单独更换磨损的销轴或者衬套，不需要整体报废整个承载架，能有效降低现场运维的配件成本。

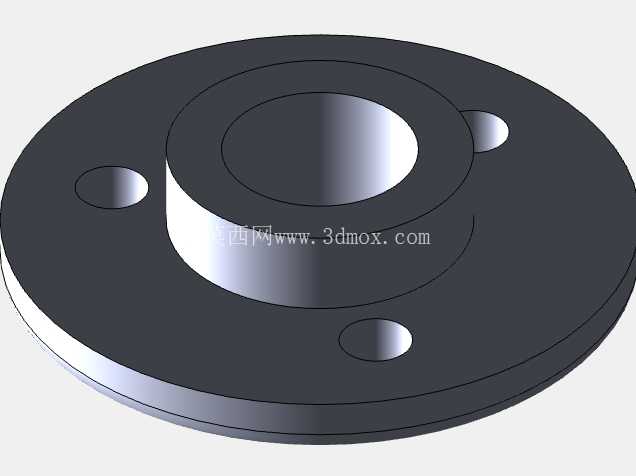

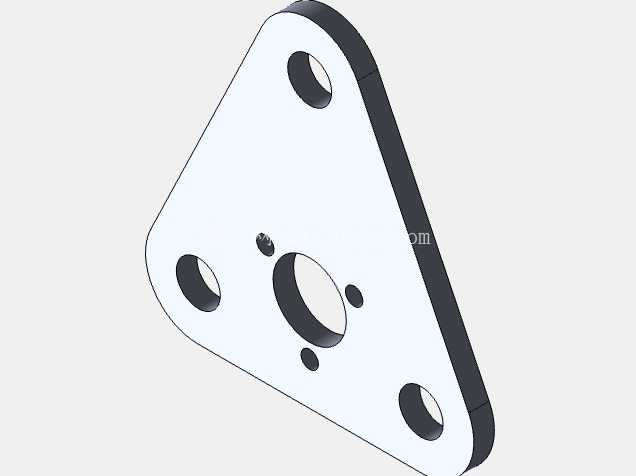

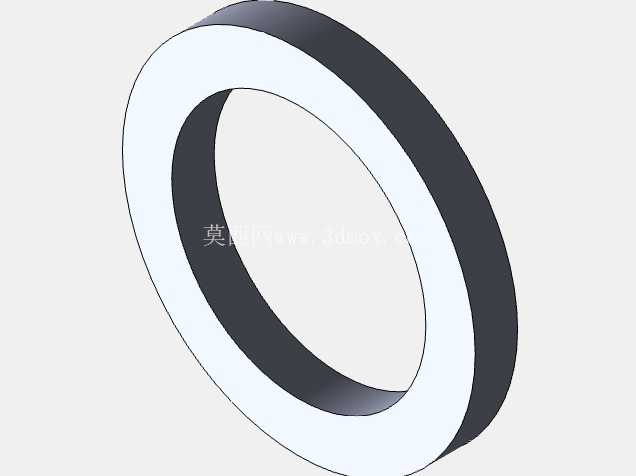

从结构受力的角度考量，双侧支撑板采用了等强度的变截面设计，靠近上下销轴孔的位置做了局部加厚处理，因为销轴孔周边是应力集中的高发区域，起吊瞬间的动载荷、作业过程中的偏摆载荷都会在孔边形成峰值应力，局部加厚的结构可以在不增加整体板材重量的前提下，提升孔位周边的抗挤压、抗剪切能力。上下销轴都配置了自润滑衬套，衬套嵌入支撑板的销轴孔内，销轴转动时的摩擦副在衬套与销轴表面之间，不需要日常频繁加注润滑脂，适合港口、露天基建这类多粉尘、维护条件有限的作业场景，能减少销轴与孔壁的干摩擦磨损，延长部件的更换周期。

组件中部设置了横向的定位锁紧结构，这个结构的作用是限制上下销轴的轴向窜动，避免作业过程中销轴因为吊重偏摆出现轴向滑移，从支撑板的孔位中脱出，同时也能固定两块支撑板的相对间距，防止支撑板受侧向力时出现外张变形，导致销轴受力不均出现弯曲。在支撑板的侧面还预留了防脱挡板的安装位，后期可以加装吊钩防脱棘爪的固定座，避免吊装过程中吊索具从吊钩钩口脱出，符合起重作业的安全规范要求。

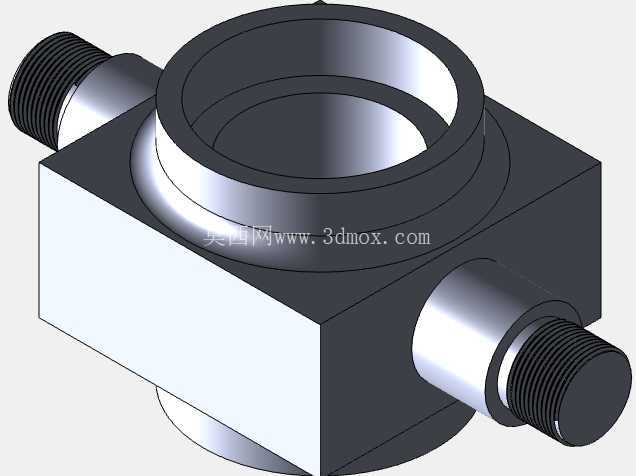

从安装边界来看，这套组件上端销轴的中心距与常规5-10吨级桥式起重机、汽车起重机的动滑轮组下端吊耳间距完全匹配，不需要对原有起升机构的连接结构做改造就能直接替换安装，下端销轴的直径也适配同吨位级别的吊钩横梁连接孔，整体的安装高度控制在常规吊钩架的尺寸范围内，不会因为更换组件导致起重机的有效起升高度出现明显损失。组件的整体外形做了倒角处理，所有外露的棱边都倒了钝角，避免安装或者日常检查时划伤作业人员，也能减少应力集中导致的板材开裂风险。

在实际作业过程中，这套组件可以承受额定范围内的纵向起吊载荷，同时也能适应一定角度的侧向偏摆载荷，当被吊工件出现小角度偏斜时，支撑板与销轴之间的转动间隙可以释放部分附加弯矩，避免载荷直接刚性传递到起升钢丝绳上，减少钢丝绳的异常磨损。相比传统的吊钩架结构，这种分体板式的结构在制造时可以直接采用高强度钢板切割成型，不需要复杂的铸造成型工序，生产周期更短，也更容易通过无损检测排查板材内部的缺陷，质量管控的难度更低。组件上的所有连接销轴都配置了轴向的锁紧挡板与开口销，安装完成后可以有效防止销轴转动或者脱出，日常巡检时只需要检查开口销的状态、衬套的磨损量以及支撑板是否出现可见变形即可，维护检查的流程非常简便，适合一线作业人员快速完成日常点检工作。
