卧式承压储运用压力容器结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1197005
  • 卧式承压储运用压力容器结构设计

在化工连续生产管线、油气集输场站、火电辅机系统这类对介质承压存储有刚性要求的场景里,卧式压力容器是衔接上下游工序的核心静设备,它的核心作用是在划定的压力边界内,稳定存储高压气态、液态介质,缓冲系统压力波动,避免上游来流冲击直接传导至下游处理单元,同时为介质的气液分离、稳压停留提供封闭空间。不同于立式储罐的占地逻辑,卧式结构更适合厂区管廊架下方的低矮空间布置,能直接匹配厂区水平走向的工艺管线走向,减少弯头、变径这类带来局部阻力的管件使用,降低管线沿程压力损失。

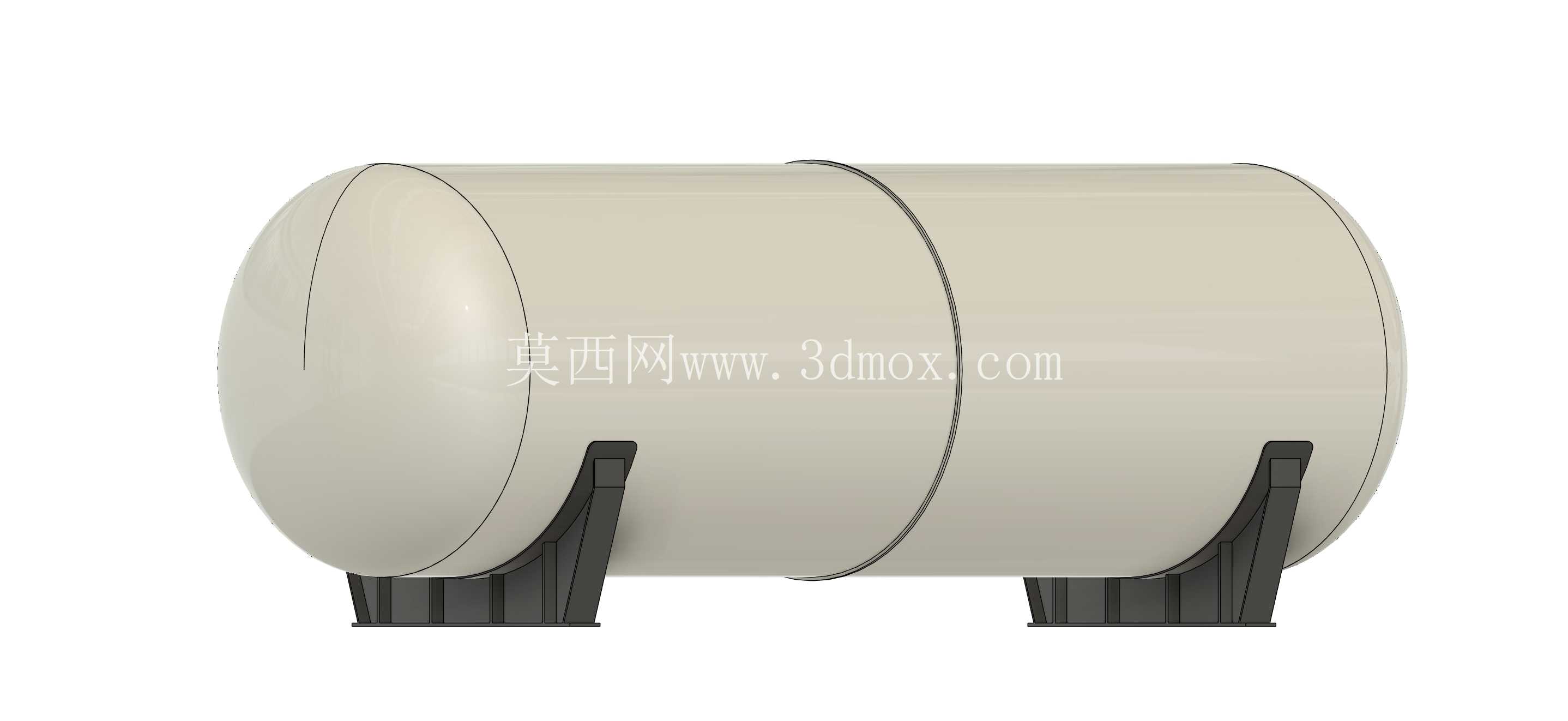

从结构设计逻辑来看,这类卧式压力容器的核心承压单元采用等直径圆柱形筒体搭配标准椭圆封头的组合,这种结构选型是工程领域经过长期验证的最优解:圆柱段筒体在承受内压时,环向与轴向应力分布均匀,不会出现方形结构的角部应力集中问题,材料利用效率远高于其他截面形式的壳体;两端的椭圆封头曲率平滑过渡,能将内压产生的径向力均匀分散到筒体连接的环焊缝位置,避免平封头结构带来的巨大弯曲应力,在同等承压等级下能有效降低封头壁厚,减少设备整体自重。筒体上预留的接口位置对应工艺系统的介质进出、安全泄放、压力检测、排污放空等功能,每个接口的补强圈结构都经过应力校核,避免开孔位置削弱筒体整体强度,保证开孔周边的应力水平控制在材料许用应力范围内。

设备的支撑结构采用双鞍式支座设计,两个支座分别布置在靠近筒体两端封头的位置,支座的包角、腹板厚度、筋板布局都经过载荷计算,既要能承受筒体满水状态下的总重量,还要考虑设备运行时的热胀冷缩位移——其中一个支座设计为固定端,与基础预埋板刚性连接,另一个为滑动端,支座底部设置滑动垫板,允许筒体在温度变化时沿轴向自由伸缩,避免热应力累积导致焊缝开裂或者筒体变形。鞍座与筒体接触的位置设置弧形垫板,垫板曲率与筒体外径完全匹配,增大接触面积,避免局部压应力过大导致筒体局部凹陷,同时垫板与筒体之间采用连续角焊缝连接,保证载荷传递均匀。

从安装边界来看,这类卧式压力容器的安装需要提前核算基础承载能力,基础的水平度误差要控制在规范允许范围内,避免设备安装后出现额外的附加弯矩;两个鞍座的中心距要匹配筒体的长度,保证封头位置的悬臂长度符合设计规范,减少封头与筒体连接环缝处的剪切应力。设备就位后需要调整筒体的水平度,保证筒体内部的排污口处于整个设备的最低点,避免运行过程中介质内的杂质、积液在筒体内残留,影响介质品质或者造成筒体局部腐蚀。筒体上的安全附件接口要正对操作通道方向,方便后期运维人员进行压力表、安全阀的校准与更换,不需要额外搭建操作平台就能完成日常巡检作业。

在实际工程应用中,这类压力容器的设计压力、壁厚、材质选择完全匹配存储介质的特性:如果是存储腐蚀性介质,筒体内壁会做相应的防腐衬里或者选用耐腐蚀合金材质;如果是存储高温介质,会在筒体外部增设保温层结构,减少介质温降同时避免运维人员烫伤。设备的整体结构没有多余的冗余设计,每个部件都承担明确的功能:筒体提供承压存储空间,封头封闭两端形成完整压力边界,鞍座传递设备载荷到基础,各类接口实现工艺系统的连接与安全防护,所有焊缝位置都需要经过无损检测合格后才能投入使用,保证整个压力边界的完整性,避免介质泄漏引发安全事故。对于三维建模从业者来说,这类设备的建模重点在于准确还原各部件的装配关系,尤其是鞍座与筒体的贴合面、封头与筒体的对接环缝位置,要保证曲面曲率完全匹配,避免后期做工程分析时出现网格畸变,影响应力计算结果的准确性;同时要预留出工艺管线连接的操作空间,保证模型导入厂区整体布局后,不会和周边管线、设备出现干涉问题。
