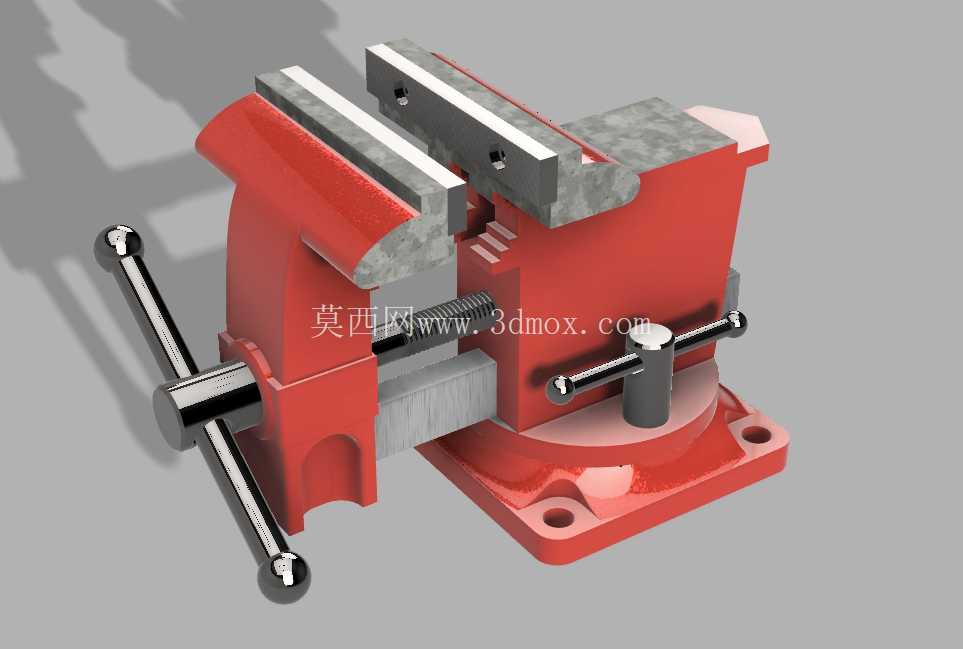

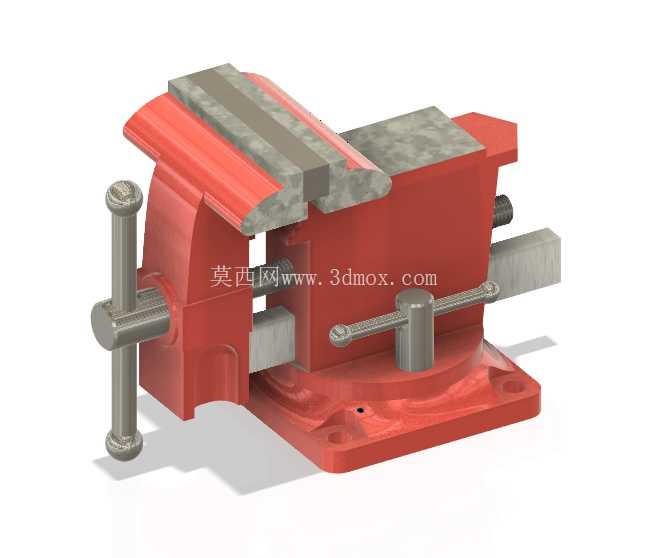

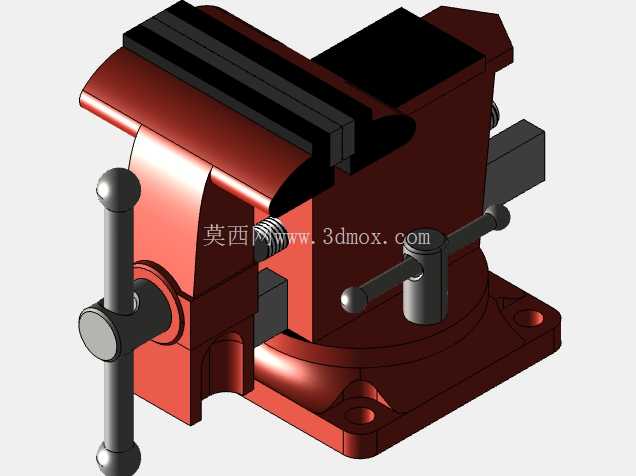

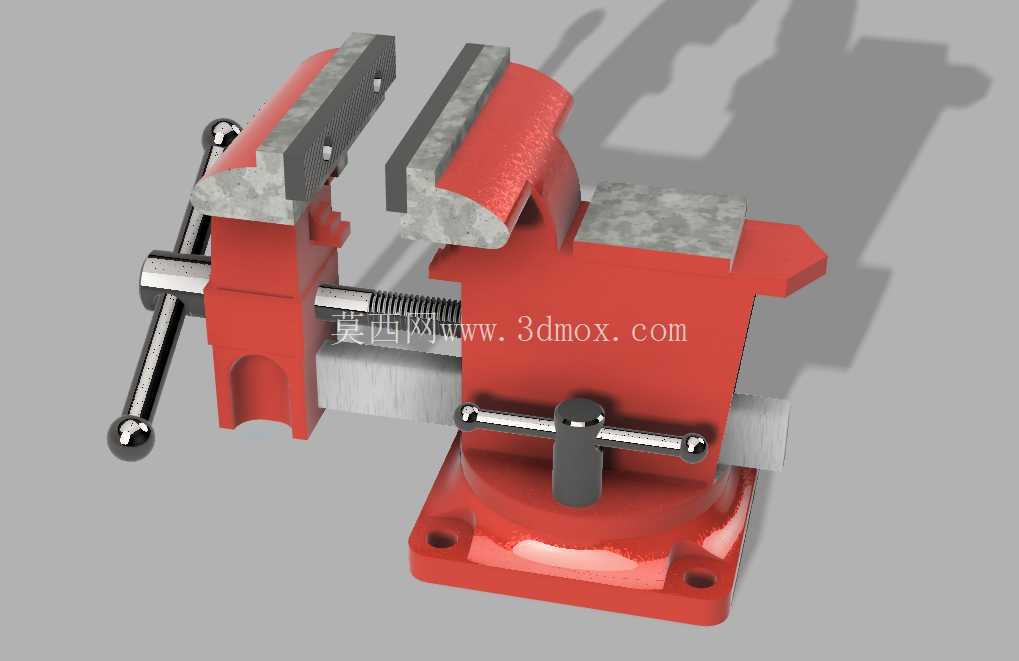

90mm开口铸钢旋转底座台虎钳结构设计

在机加工、钳工装配、模具修配、小型工件焊接定位等日常生产场景里，台虎钳是工位上出现频率最高的夹持类工装，几乎每个涉及金属件手工处理的工位都会配置，其夹持稳定性、操作便捷性直接影响一线操作的作业效率与加工精度。这款台虎钳的设计围绕中小规格工件的日常夹持需求展开，钳口宽度设定为90mm，最大开合长度达到140mm，这个尺寸区间覆盖了绝大多数日常钳工操作的工件规格，从小型五金零件的锉削、钻孔，到模具镶件的修配、小型焊接件的定位装夹都能适配，不会因为开口过小限制加工范围，也不会因为钳体过大占用过多工位操作空间。

从结构设计逻辑来看，这款台虎钳采用了经典的活动钳身配合丝杠进给的结构，钳身主体采用铸钢材质设计，保证整体刚性的同时具备足够的抗冲击能力，在承受敲击、大力夹持等工况下不会出现钳身变形的问题。钳口部分采用可更换的淬硬钢钳口板，表面加工有交叉防滑齿纹，既可以保证夹持工件时的摩擦力，避免工件在锉削、敲击过程中出现滑移，当钳口齿纹磨损后也可以单独更换钳口板，不需要整体更换钳体，大幅降低长期使用的维护成本。丝杠部分采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力与自锁性能，夹持过程中不会因为工件的反作用力出现钳口自行松脱的问题，操作手柄采用穿杆式设计，两端配装防滑钢球，操作人员可以根据需要的夹持力调整施力臂长度，需要大夹持力时可以接长力臂，日常轻量夹持时直接扳动手柄端部即可操作。

底座部分采用360度可旋转结构设计，底座与钳身之间通过锁紧机构固定，操作人员可以根据加工操作的角度需求，随意调整钳身的朝向，调整到位后扳动底座侧面的锁紧手柄即可完成固定，不需要反复挪动工件或者调整操作人员的站位，尤其适合多面加工的工件操作场景。底座上预留了四个对称的安装孔，可以通过螺栓直接固定在钳工工作台的台面上，安装孔的位置设计兼顾了常见工作台的T型槽间距与木质工作台的螺栓固定需求，不管是工业级铸铁钳工台还是简易木质工作桌都能完成稳固安装，安装后钳身的高度符合人体工程学操作区间，操作人员站立操作时手臂自然下垂即可接触到操作手柄，长时间作业也不容易产生疲劳。

在细节设计上，活动钳身与固定钳身的配合面采用了精密加工的导轨结构，保证钳身开合过程中始终保持平行，不会出现钳口上下错位的问题，夹持方形、矩形工件时可以保证两个钳口面完全贴合工件表面，夹持力均匀分布，不会因为局部应力过大夹伤工件表面，也不会因为夹持偏斜导致工件飞出的安全隐患。丝杠与活动钳身的连接部位采用了防脱设计，即使将钳身开到最大行程位置，丝杠也不会从螺母中脱出，避免日常操作中因为开合过度导致零件散落。钳身表面采用喷塑处理，相比传统的喷漆工艺具备更好的耐磕碰、耐油污能力，车间日常使用中沾染的切削液、润滑油可以直接用抹布擦拭干净，长期使用也不会出现表面锈蚀的问题。

从实际应用的角度出发，这个规格的台虎钳既可以满足家庭DIY、小型维修作坊的日常使用需求，也可以适配工厂生产车间的批量工位配置，其结构经过长期工业场景验证，没有冗余的复杂结构，所有易损件都采用通用标准件设计，后期维护更换配件的成本极低，整体尺寸设计兼顾了操作便利性与工位空间利用率，不会因为钳体过大挤占工作台面上其他工具的摆放空间，旋转底座的设计也大幅拓展了单台虎钳的操作适配场景，不需要额外配置角度工装即可完成不同朝向的工件加工操作。
