手动螺旋压紧式台虎钳夹持工装结构

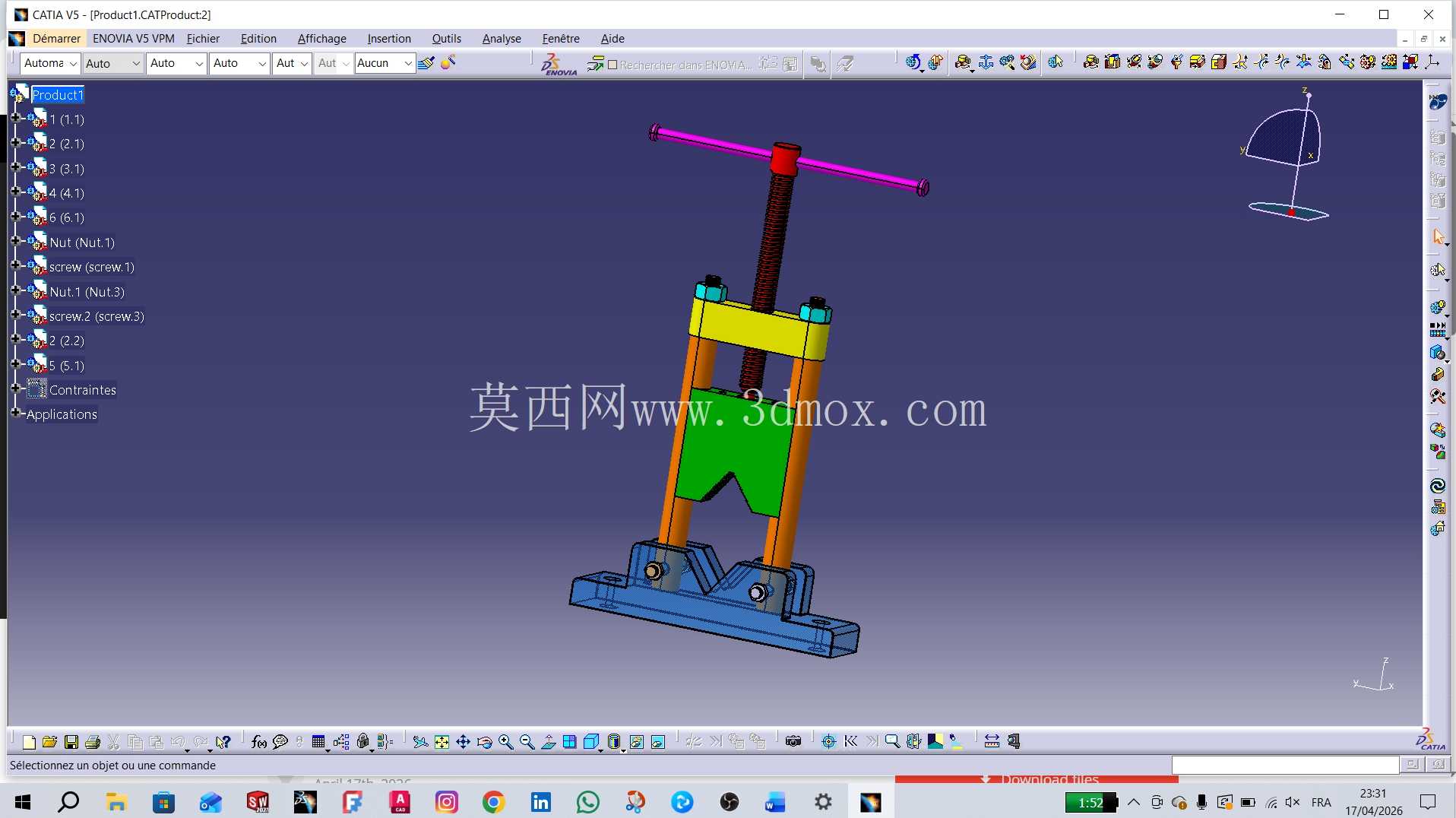

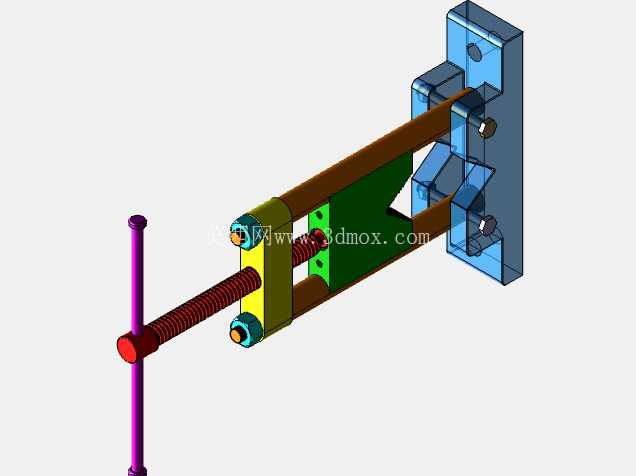

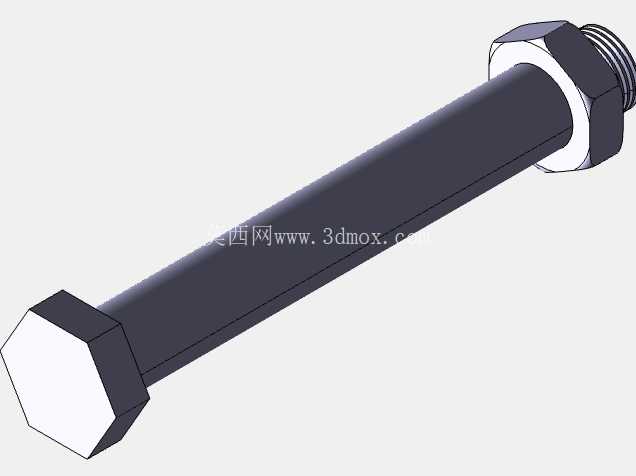

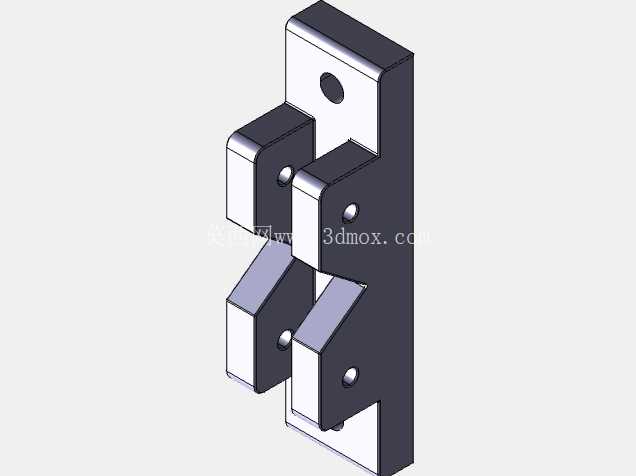

　　在钳工加工、小型零件修配、单件小批量工件装夹场景中，手动螺旋压紧类夹持工具是工位上最基础也最高频的辅助工装，这款螺旋压紧式夹持结构的设计，完全围绕工位快速装夹、稳定夹持的核心需求展开，没有冗余的功能堆砌，每一处结构都对应实际使用中的痛点。从结构布局来看，整套装置采用立式双导柱配合单螺旋副的压紧方案，底部是一体化铸造式的安装底座，底座上预留了两个对称的螺栓安装孔，安装时可以直接通过T型螺栓固定在钳工工作台或者工装平台上，安装孔的中心距按照常规钳工台T型槽的通用间距设计，不需要额外加工过渡连接板就能完成固定，底座的底面做了0.2mm的平面度加工要求，保证安装后整体不会出现倾斜，夹持受力时不会出现翘边偏移。

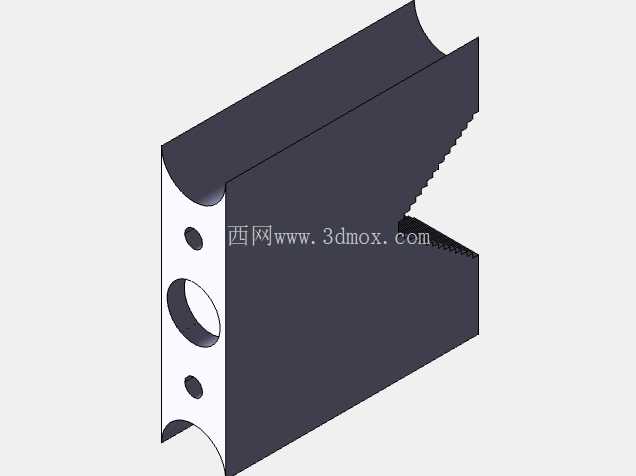

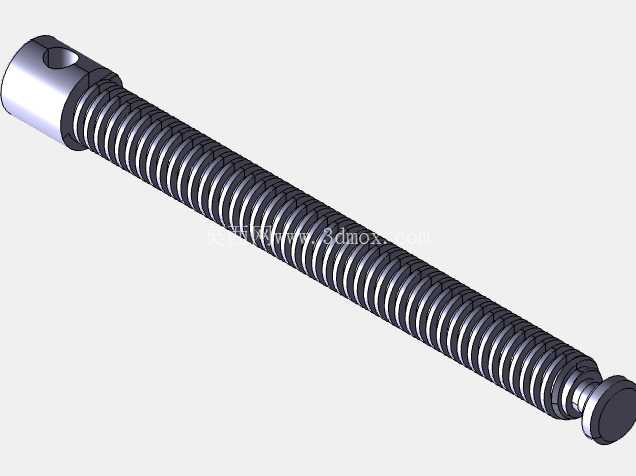

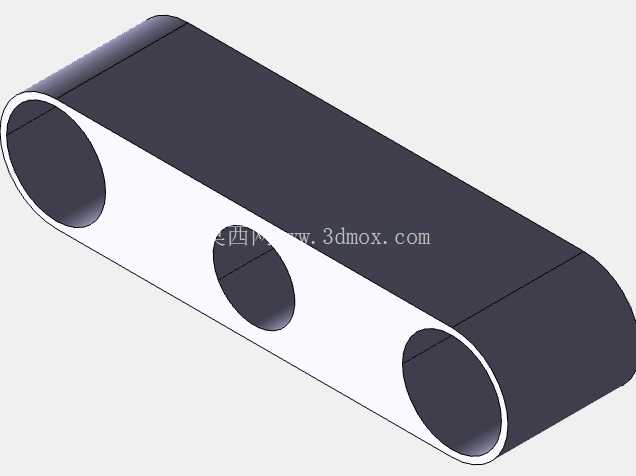

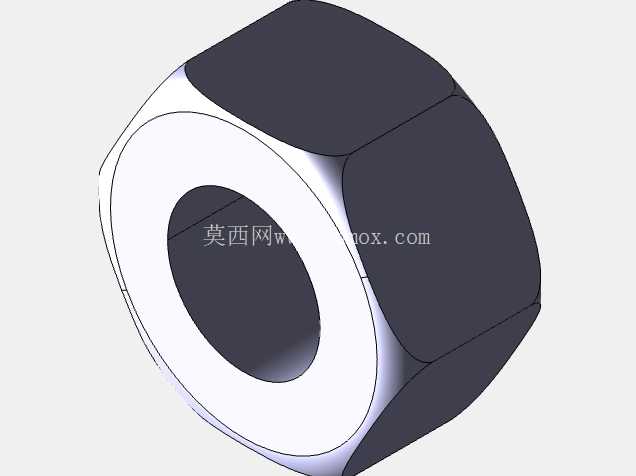

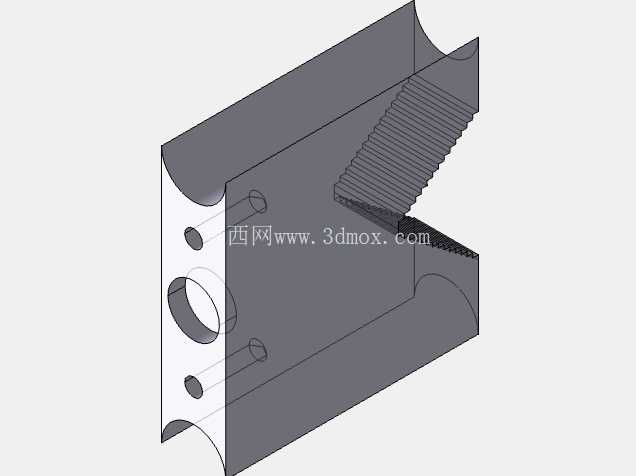

　　底座上方对称布置两根圆柱形导柱，导柱下端和底座采用过盈配合加骑缝销的固定方式，避免长期受力后导柱出现松动偏转，导柱表面做了调质加表面淬火处理，硬度控制在HRC42-48之间，既保证表面耐磨，又不会因为过硬导致导柱受冲击时脆断。两根导柱之间穿装活动压块，压块上和导柱配合的孔做了H7/g6的间隙配合，保证压块上下滑动时没有卡滞，压块的下端面做了V型缺口和平直面的组合设计，既可以装夹方形、矩形的规则零件，也能稳定夹持圆柱形的轴类、杆类零件，不需要额外更换钳口配件就能适配多种截面形状的工件，压块的工作面还预留了防滑齿纹的加工余量，实际生产时可以在压块工作面加装淬硬的钳口板，通过沉头螺丝固定，磨损后可以快速更换，不需要整体更换压块部件。整套结构的压紧动力来自中间的梯形螺旋副，螺杆上端安装了横向的转动手柄，手柄采用圆钢弯制，两端做了滚花处理，转动时不容易打滑，梯形螺纹的选型选择了Tr16×4的规格，导程适中，既保证压紧时的传动效率，又能实现可靠的自锁，压紧工件后不会因为加工振动出现松脱，不需要额外加装锁紧装置。螺杆下端和活动压块之间采用推力球轴承衔接，避免螺杆转动时和压块之间产生滑动摩擦，转动手柄时的操作力可以降低30%以上，长期使用也不会因为摩擦导致压块上端面出现磨损凹坑。

　　从实际使用场景来看，这款夹持结构除了常规的钳工划线、零件修磨、小零件钻孔攻丝的装夹使用外，还可以作为焊接工位的小型工件定位工装，或者装配线上小部件压装时的辅助固定工装，整体的开合行程设计为120mm，最大开口距离可以满足100mm以内高度的工件装夹需求，整体的外形宽度控制在180mm以内，不会占用过多的工作台面空间，在狭小的工位上也能布置使用。设计过程中特意规避了传统台虎钳结构复杂、整体重量大、移动不便的问题，整体结构全部采用常见的标准型材和通用加工工艺，所有零件除了螺旋副和导柱外，其余结构件都可以采用普通钢板、型材焊接或者铣削加工完成，加工门槛低，小型机加工车间就能完成全套零件的加工制作，不需要特殊的定制刀具或者专用加工设备。

　　受力方面，经过受力核算，当操作人员在手柄上施加150N的转动力时，压块对工件的压紧力可以达到4500N以上，完全能够满足常规轻加工场景下的夹持力需求，不会因为切削力导致工件移位。导柱的直径选择20mm的规格，按照两端固定的压杆稳定性核算，在最大压紧力下导柱的挠度变形量小于0.03mm，长期反复受力也不会出现导柱弯曲变形的问题。底座的厚度设计为15mm，采用Q235钢板铣削加工，和工作台面接触的底面做了精铣处理，安装后整体的垂直度误差控制在0.05mm/100mm以内，保证装夹工件后工件的基准面和工作台面保持垂直，不需要额外找正就能完成垂直面的加工操作。和传统的固定式台虎钳相比，这款结构的活动压块在上下移动时全程由双导柱导向，不会出现普通台虎钳活动钳口偏转、夹持面贴合不严的问题，装夹薄壁零件时也不会因为钳口倾斜导致零件夹伤或者装夹变形。在日常维护方面，整套结构没有复杂的密封件或者易损传动件，只需要定期在梯形螺纹副和导柱表面涂抹润滑脂，就能保证长期顺畅使用，推力球轴承采用标准的8类推力球轴承，损坏后可以直接从标准件市场采购更换，维护成本极低。
