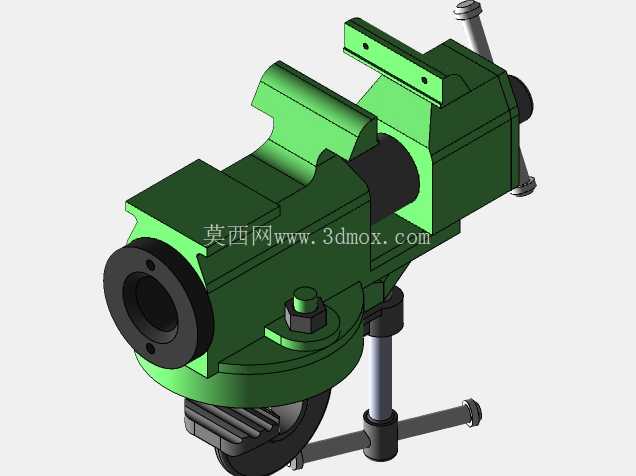

可旋转式台用夹紧虎钳结构设计

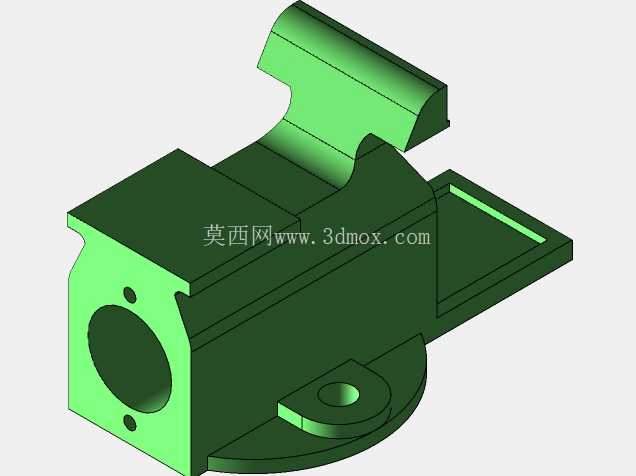

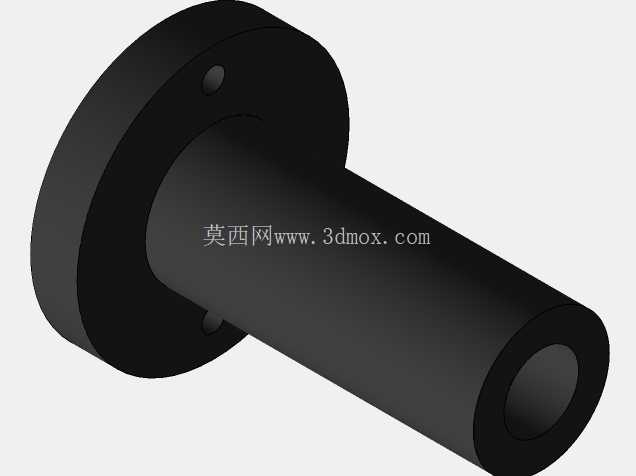

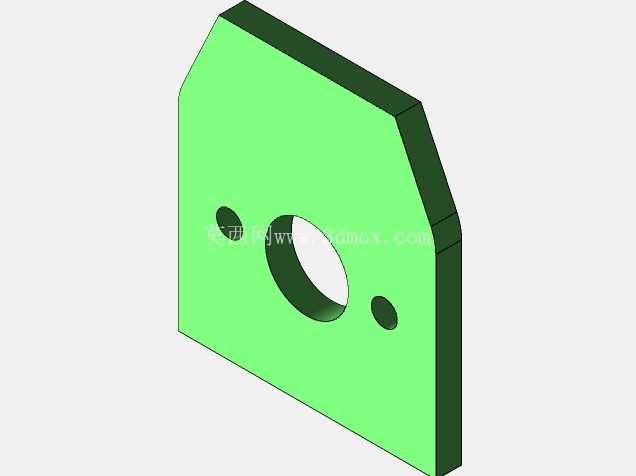

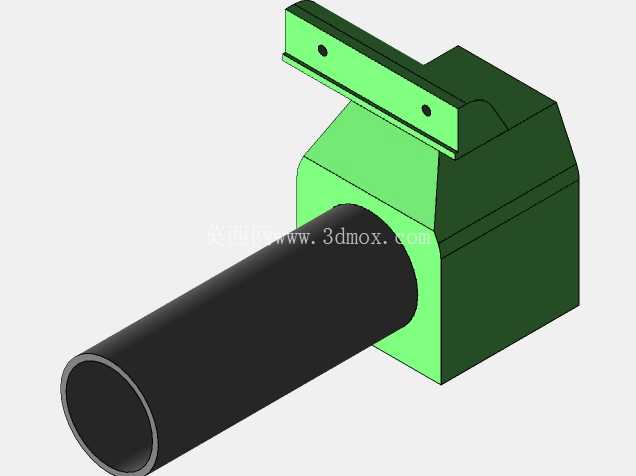

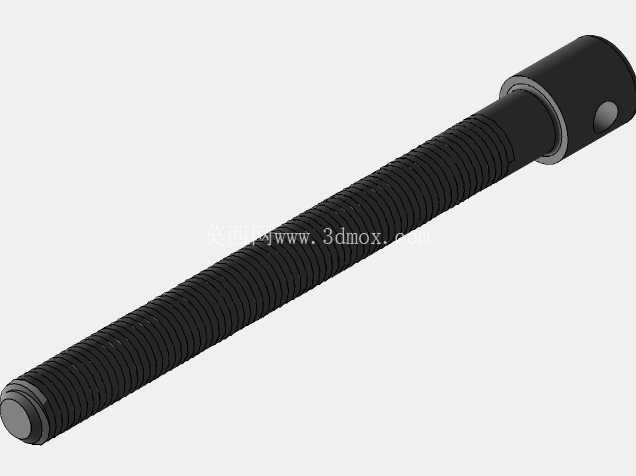

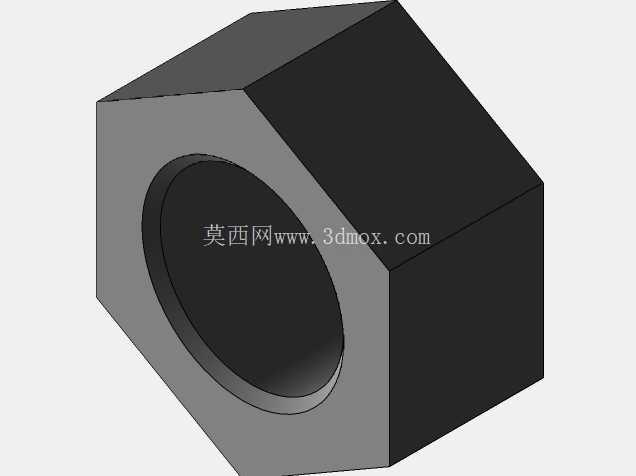

　　这款台装夹紧虎钳是钳工工位、小型机加工工位、维修装配场景里的核心装夹部件，日常作业中承担着工件定位、夹紧固定的核心作用，不管是小型零件的锉削修配、钻孔攻丝作业，还是小批量零件的打磨、装配对位，都能依靠稳定的夹紧力避免工件位移，保障作业精度与操作安全。从结构设计逻辑来看，这款虎钳采用了经典的丝杠副传动夹紧结构，活动钳身通过丝杠带动沿固定导轨做直线往复运动，配合固定钳口形成可调的装夹空间，钳口位置预留了可更换钳口板的安装孔位，长期使用磨损后可直接更换钳口板，无需整体报废钳身，大幅降低了工装的维护成本。

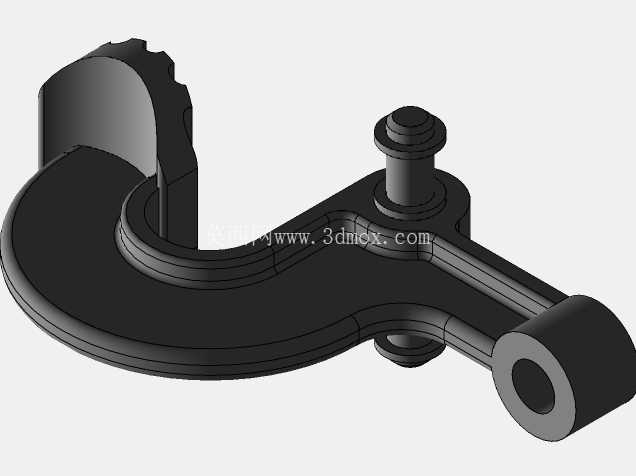

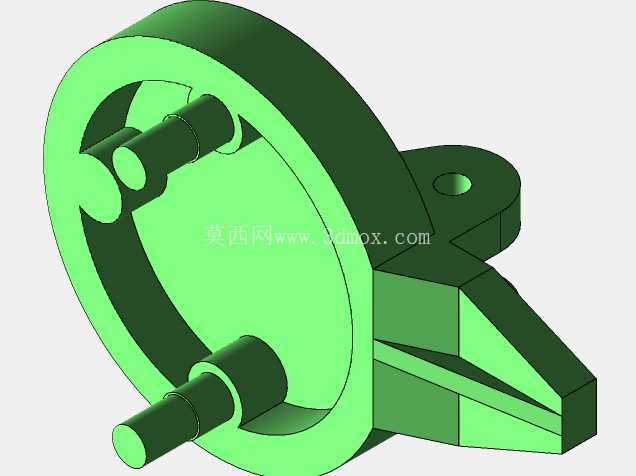

　　底座部分设计了可旋转的回转支撑结构，松开底座锁紧手柄后，钳身可绕垂直轴线做360度回转调整，调整到位后扳动锁紧手柄即可通过底座的抱紧结构锁定角度，能够适配不同角度的加工需求，无需反复拆装调整工件装夹位置，在多面加工、斜向修配的作业场景下能有效减少装夹辅助时间。安装边界上，这款虎钳采用台边夹装固定结构，底座下方伸出的可调夹紧螺杆配合压块，可直接固定在厚度适配的工作台边缘，无需在工作台面上打孔安装，不会破坏工作台面完整性，同时也方便根据作业需求快速转移安装位置，适配流动维修、临时工位搭建的使用需求；整体外形尺寸适配小型工作台的安装空间，不会占用过多台面上的操作区域，同时钳身的最大开口量能够覆盖常规小型五金零件、小型机加工件的装夹尺寸范围，钳身的导向结构采用了加宽的导轨配合面，夹紧作业时活动钳身不会出现翘头、偏摆的问题，保障夹紧力均匀作用在工件接触面上，避免装夹变形。

　　从功能特性上看，钳身主体采用了加强筋结构设计，在丝杠安装座、固定钳身受力位置都做了加厚处理，承受较大夹紧力时不会出现结构变形，丝杠末端设计了防脱出结构，活动钳身开到最大行程位置时也不会从导轨上滑脱，避免操作过程中出现零件掉落的安全隐患；夹紧操作的手柄采用了穿杆式设计，施加夹紧力时可以根据需求接长力臂，针对硬度较高、需要较大夹紧力的工件也能提供足够的锁止力，同时手柄与丝杠的连接采用活动配合，夹紧到位后手柄可自然下垂，不会在台面上凸起磕碰操作人员。

　　在实际应用场景中，这类虎钳除了常规的钳工工位使用，也可配套小型钻床、小型砂轮机使用，作为设备的配套工装固定待加工工件，在设备维修、五金装配、教学实训场景中都有很高的使用频率，设计过程中充分考虑了日常使用的磨损点，所有受力摩擦面都预留了润滑注油位置，长期使用时可定期加注润滑脂降低传动阻力，延长工装使用寿命；钳身的回转底座刻度盘可辅助做角度定位，需要加工固定角度斜面时，可直接根据刻度调整钳身角度，无需额外借助角度量具做对位，进一步提升作业效率。整体结构没有冗余的复杂设计，所有部件都围绕装夹稳定性、操作便捷性、维护便利性三个核心需求设计，没有多余的装饰性结构，完全符合工装夹具的实用设计原则，各个部件的加工工艺性良好，钳身采用铸件结构可满足批量生产的成本控制需求，活动部件的配合公差选取合理，既不会因为间隙过大出现装夹晃动，也不会因为间隙过小出现传动卡滞，在常规车间环境下即使有少量切屑、粉尘落入导轨间隙，也不会影响正常的夹紧动作，环境适应性较强。
