西门子GLB331.1风阀执行器结构设计

在楼宇暖通空调系统的末端风阀控制场景中，风阀执行器是决定风量调节精度、系统运行稳定性的核心执行部件，本次呈现的GLB331.1型号执行器，是针对中小型通风管道风阀驱动需求开发的直连式执行机构，建模过程完全还原实物的装配逻辑与结构细节，可直接用于暖通系统集成的干涉校验、安装模拟以及运维培训场景。

从实际应用场景来看，这类执行器主要适配商用写字楼、商场、工业洁净车间的通风系统调节风阀，替代传统的手动风门调节结构，可接入楼宇自控系统实现远程开度控制，也可搭配现场温控器实现就地闭环调节，在定风量、变风量空调系统中都有广泛适配性。不同于大扭矩的工业级风阀执行器，该型号针对扭矩需求在5Nm级别的中小型风阀设计，直连式安装结构不需要额外的连杆转接件，能大幅降低现场安装的调试工作量。

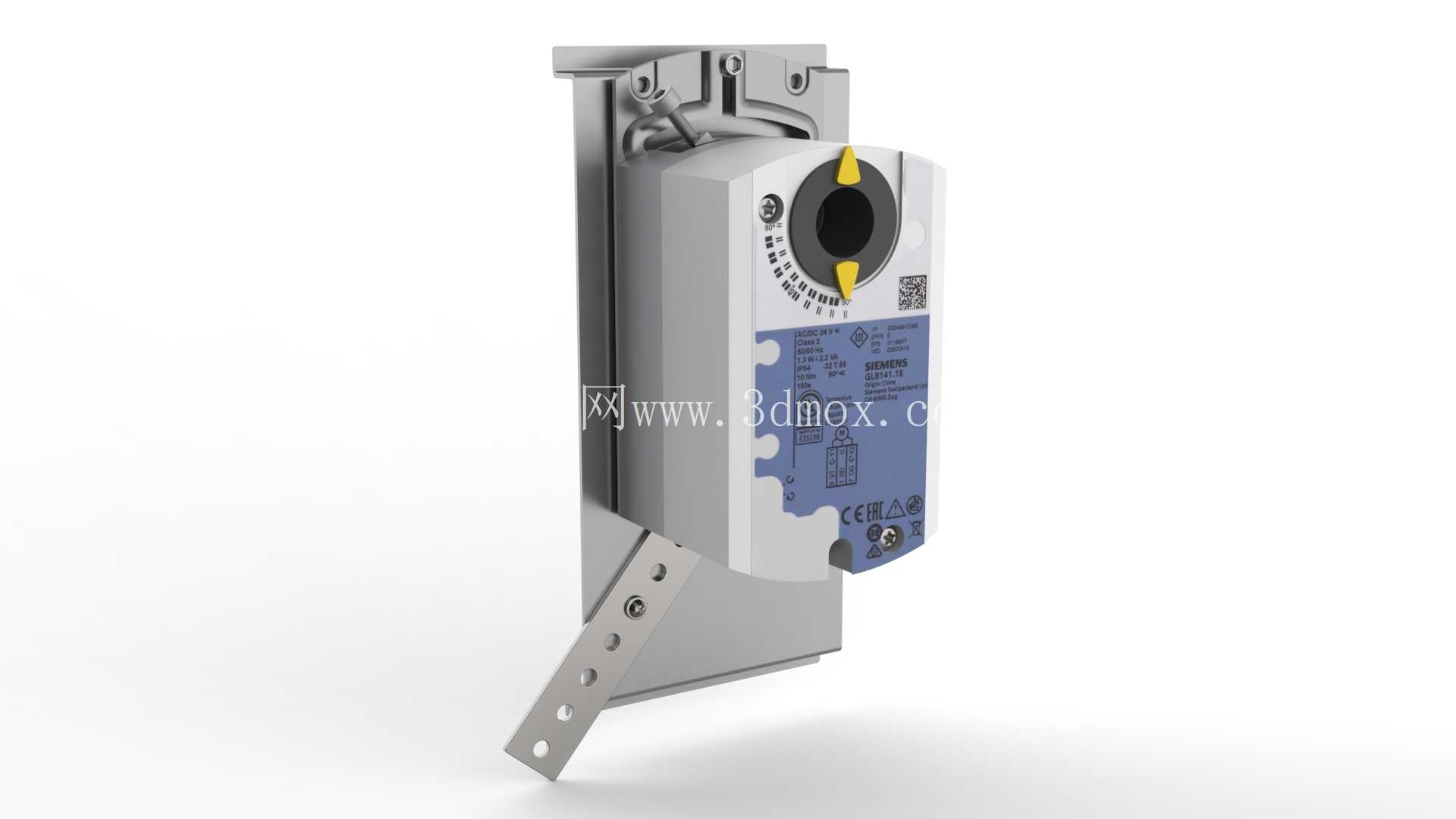

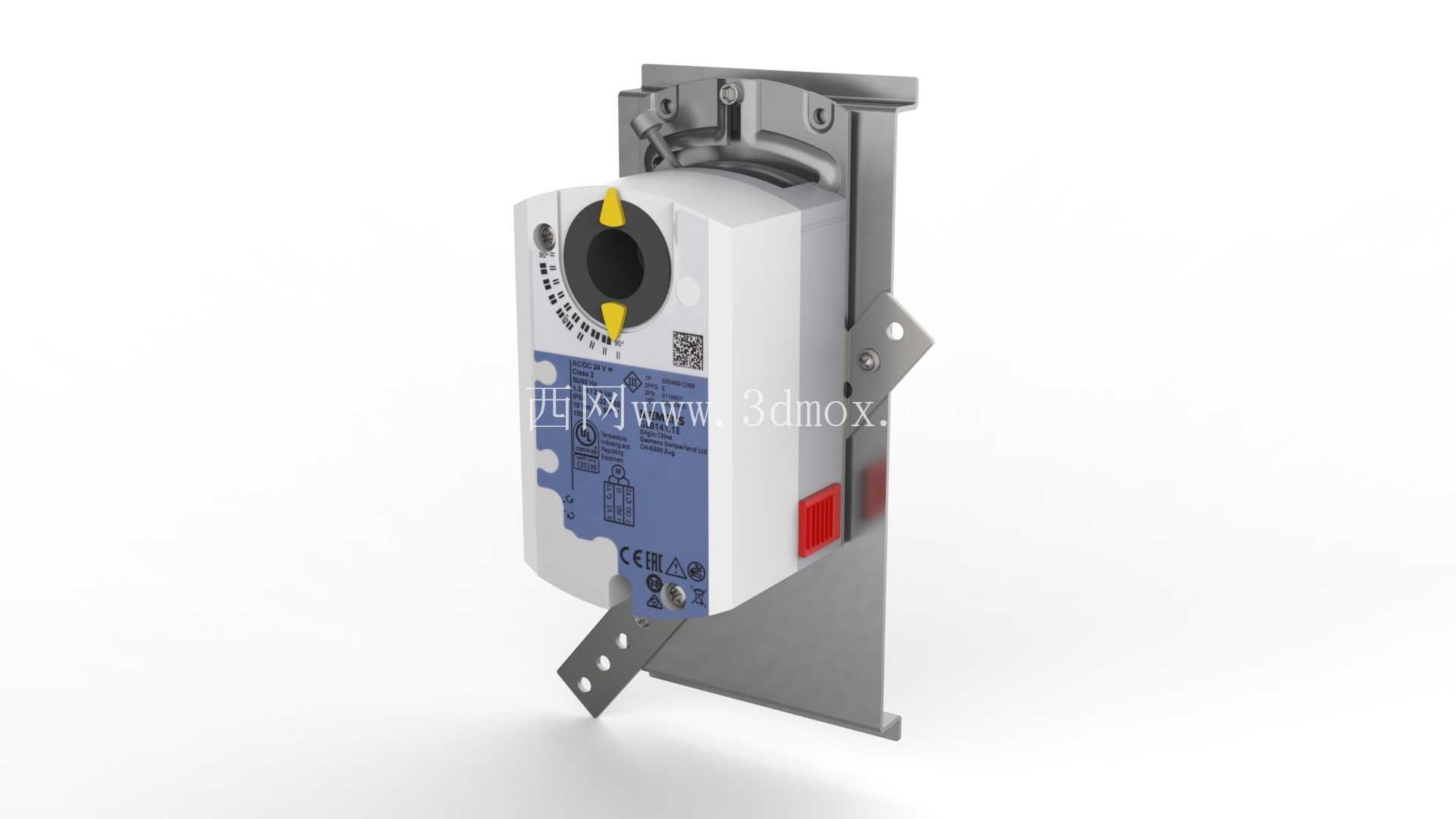

产品功能特性上，该执行器采用同步电机驱动结构，内置齿轮减速机构将电机的高转速低扭矩输出转化为低转速高扭矩的转角输出，额定转角范围为0-90度，可通过本体上的机械限位块调整全开、全关的止动位置，避免风阀过扭损坏。本体正面设置的刻度盘可直观显示当前的风门开度百分比，配合两个黄色的位置指示标，运维人员在现场不需要外接检测设备就能快速判断风门的实际工作位置。执行器侧面预留的标准接线接口，可适配常规的AC24V供电信号，支持开关量控制、模拟量比例控制两种常见的控制模式，能匹配不同自控系统的接入需求。

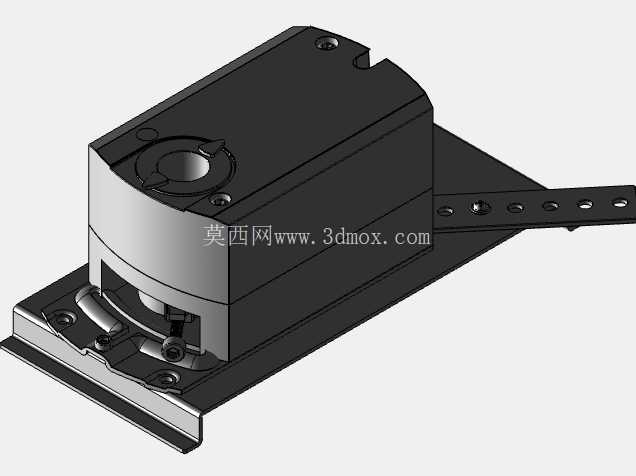

从设计思路层面拆解，整个执行器的结构分为驱动仓、接线仓、安装支架三个核心模块：驱动仓采用阻燃ABS外壳封装，内部的齿轮组采用自润滑POM材质，既保证传动精度又能降低长期运行的磨损噪音；接线仓与驱动仓做了密封分隔设计，避免现场接线时的金属碎屑落入齿轮组造成卡滞，同时接线端子采用插拔式结构，现场更换设备时不需要重新剥线压接，能缩短运维更换的停机时间。安装支架采用镀锌钢板冲压成型，支架上的长条调节孔可适配不同轴径的风阀转轴，不需要针对不同风阀定制转接件，通用适配性更强。

关于外形尺寸与安装边界，该执行器本体的长宽高尺寸控制在紧凑范围内，安装时需要在风阀转轴端部预留足够的操作空间，执行器的转轴连接孔采用D型截面设计，与风阀转轴配合时可传递额定扭矩不打滑，安装支架的固定孔位可适配常见的风阀侧壁安装平面，安装完成后执行器本体与风阀侧壁的间隙不小于20mm，预留足够的散热空间与接线操作空间。建模过程中还原了所有的装配细节，包括外壳的卡扣结构、齿轮组的啮合间隙、支架的折弯圆角，在做系统装配干涉检查时，可直接导入暖通系统的整体装配体，校验执行器安装后是否与周边的风管、保温层、其他阀件产生空间冲突，提前规避现场安装时的尺寸不匹配问题。

对于结构设计从业者来说，该模型可作为小型电动执行器的结构设计参考，理解减速机构与外壳的布局逻辑、安装接口的通用化设计思路；对于设备选型人员，可通过模型直观判断该执行器的安装空间需求，提前在风管布局阶段预留足够的安装位置，减少后期施工的变更成本。整个模型的结构细节完全对标实物的工程化设计，没有做简化处理，各个可拆卸部件都保留了独立的装配关系，可直接用于拆解演示、装配工艺模拟等场景。
