光纤激光器配套立式稳压供电柜体

在光纤激光加工车间的现场布局里，这类立式稳压供电柜体常被布置在激光主机侧方1.2-1.8米的预留通道位置，底部配置的万向脚轮带刹车锁止结构，方便产线调整时快速移位，就位后锁死脚轮即可避免设备运行时的微幅震动偏移。从实际使用场景来看，光纤激光器对输入电压的波动容忍度极低，车间内焊机、空压机等大功率设备启停时极易造成电网电压瞬降或尖峰，这款稳压装置的核心作用就是实时校准输入电压偏差，将输出电压稳定在激光器允许的波动范围内，避免因供电不稳出现激光功率跳变、加工断弧甚至核心光学器件损坏的问题。

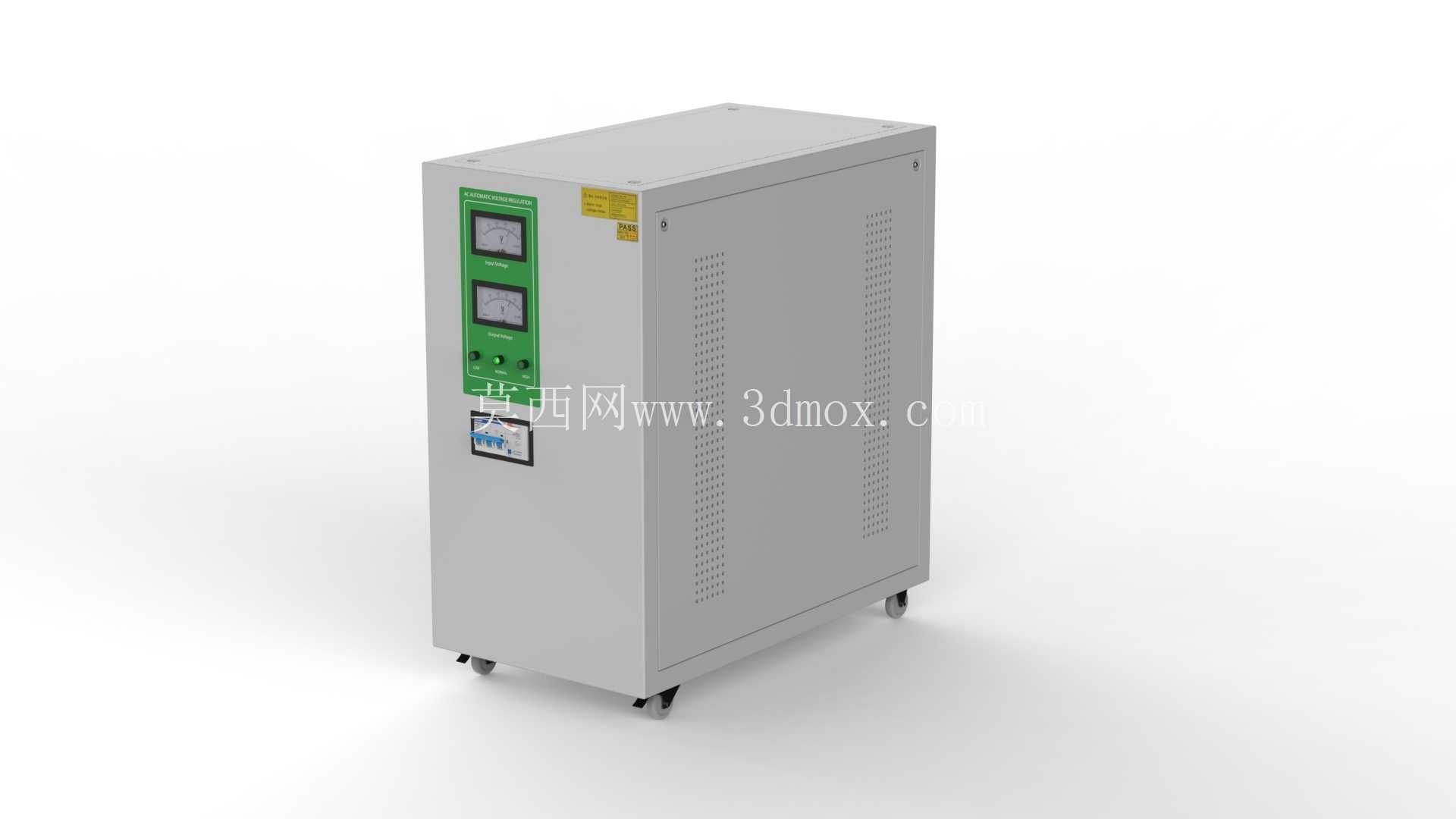

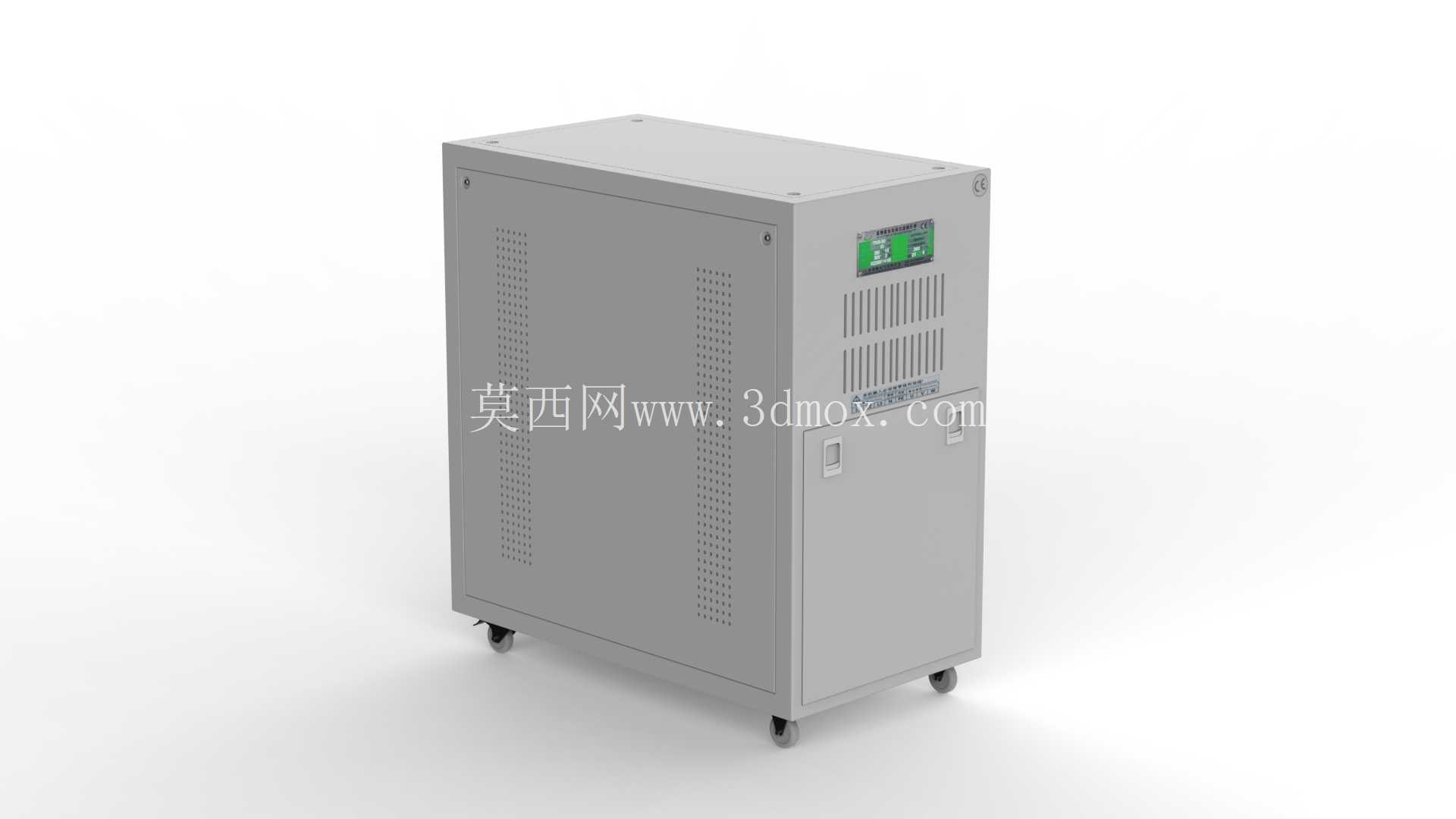

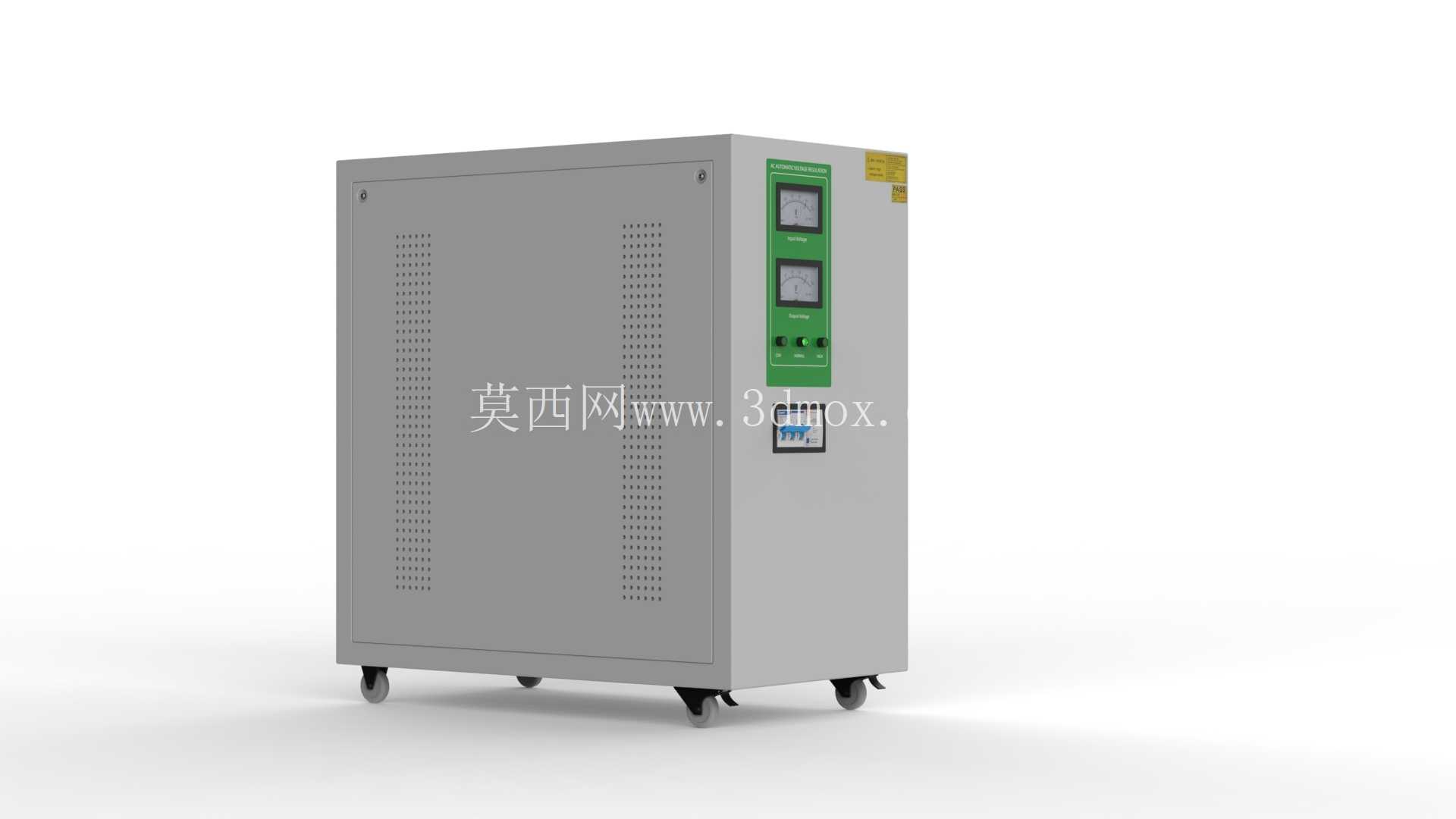

设计层面，柜体采用1.5mm厚冷轧钢板折弯拼焊成型，整体为立式长方体结构，正面操作区做了内凹式面板布局，从上到下依次布置电压显示表、状态指示灯、调节旋钮与电源开关，操作高度适配成年操作人员站立操作的舒适区间，无需弯腰或抬手即可完成参数查看与启停操作。柜体两侧开有矩阵式通风散热孔，孔位采用冲压成型的百叶结构，既保证内部功率器件的对流散热通道通畅，又能阻挡车间内的金属切削碎屑、粉尘直接落入柜体内部，减少积尘造成的绝缘下降风险。顶部预留的接线孔做了橡胶护圈防护，进出线缆布设时不会被钢板锐边割破绝缘层，强电走线区与弱电信号区在柜体内部做了独立的走线槽分隔，避免强电干扰造成的显示数值跳变。

从安装边界来看，柜体整体高度控制在1.2米左右，宽度0.6米，深度0.5米，占地面积不足0.4平方米，不会过多占用车间宝贵的产线空间，背部预留50mm的离墙间隙即可满足散热需求，无需额外搭建独立的配电隔间。柜体底部的进线孔位距离地面高度为150mm，适配车间常见的地面桥架布线与埋地穿线管布线两种方式，接线端子排做了清晰的相位标识，现场电工无需对照复杂图纸即可完成接线作业。内部的功率模块采用导轨式安装结构，后期维护时只需打开侧门即可快速插拔更换故障模块，无需整体拆解柜体，大幅缩短故障停机时间。

在功能设计上，这款稳压装置自带过压、过流、过热三重保护机制，当输出电压超出阈值、负载电流超过额定值或是内部散热温度超过安全上限时，会自动切断输出并触发面板告警指示灯，避免故障扩大影响后端的激光设备。面板上的两块显示表分别实时显示输入电压与输出电压数值，操作人员在巡检时可以直观判断稳压功能是否正常工作，无需借助额外的测量仪表。柜体表面采用浅灰色静电喷塑处理，耐油污耐刮擦，适配机械加工车间的复杂使用环境，日常清洁只需用干布擦拭表面浮尘即可，喷塑层不会因为车间内的少量切削液雾气出现脱落锈蚀的问题。

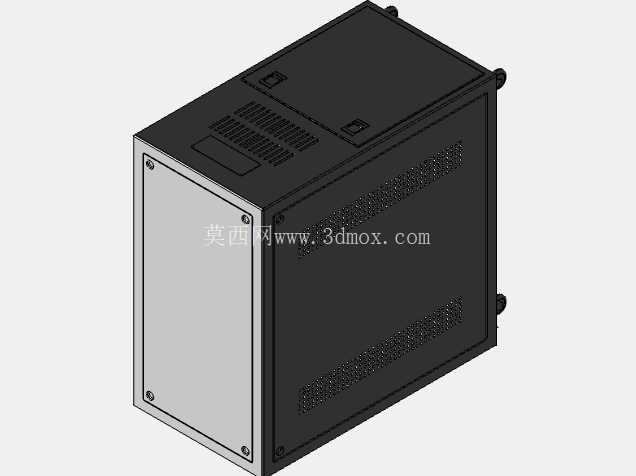

从结构建模的角度来看，这款柜体的折弯系数、焊接预留量都按照常规钣金加工的工艺标准做了对应设置，所有安装孔位的位置公差控制在0.2mm以内，脚轮的安装座做了加强筋结构，避免满装内部器件后移动时出现底座变形。面板上的元器件开孔尺寸完全匹配常用的工业低压电器规格，结构设计师在做产线整体布局时，可以直接调用该模型完成配电部分的排布，无需重新绘制柜体的基础结构，能够有效缩短整线设计的周期。
