3吨A型无柱壁挂式旋臂起重设备结构设计

这款无柱壁挂式旋臂起重设备，主要面向中小型机加工车间、装配工位、仓储分拣区的近距离定点物料转运场景，适配厂房内无法落地安装立柱起重设备、又需要覆盖固定工位周边物料吊装需求的工况，尤其适合混凝土立柱、承重墙体结构完好的生产区域，可替代部分小型行车完成工位内的工件上下料、模具转运、重型工装移位等作业，避免大跨度行车频繁启动的能耗浪费，也能填补固定工位周边小范围起重作业的设备空白。

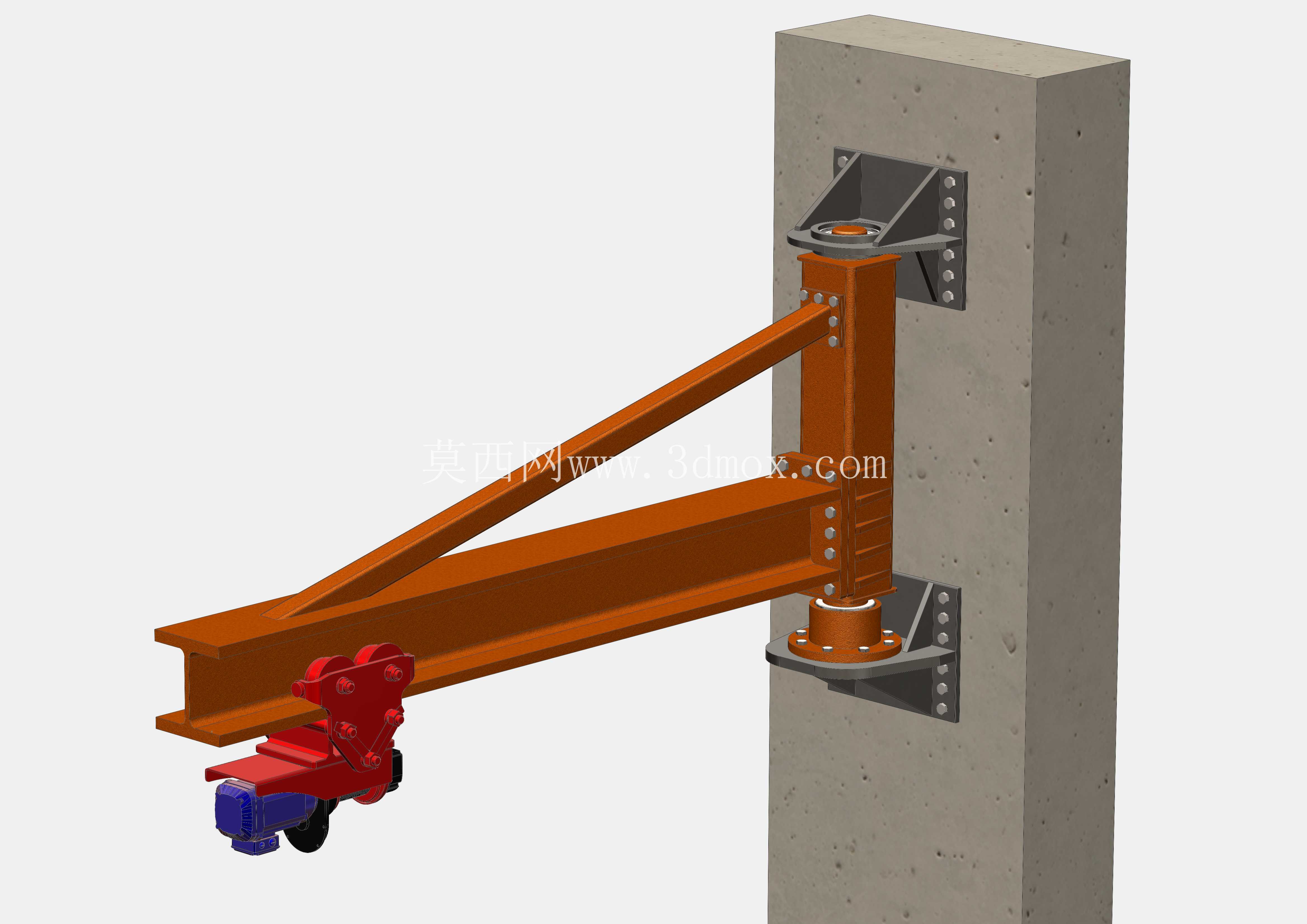

设备额定承载为3吨，旋臂有效外伸长度为2米，适配安装面高度4米的混凝土承重立柱，旋臂可实现90°范围内的水平回转，覆盖安装侧前方扇形作业区域，安装时无需额外设置落地立柱，完全依托现有建筑承重结构完成固定，对车间地面空间零占用，不会影响工位周边的物流通道与设备布局。整套设备的连接优先采用螺栓连接方案，所有安装支座与混凝土立柱的连接均采用膨胀螺栓配合预埋钢板的固定形式，旋臂主体与上下回转支座的连接也采用高强度螺栓组锁紧，既保证安装阶段的可调整性，也方便后期运维时的部件更换与间隙调整，避免焊接连接带来的应力集中与后期拆卸维护困难的问题。

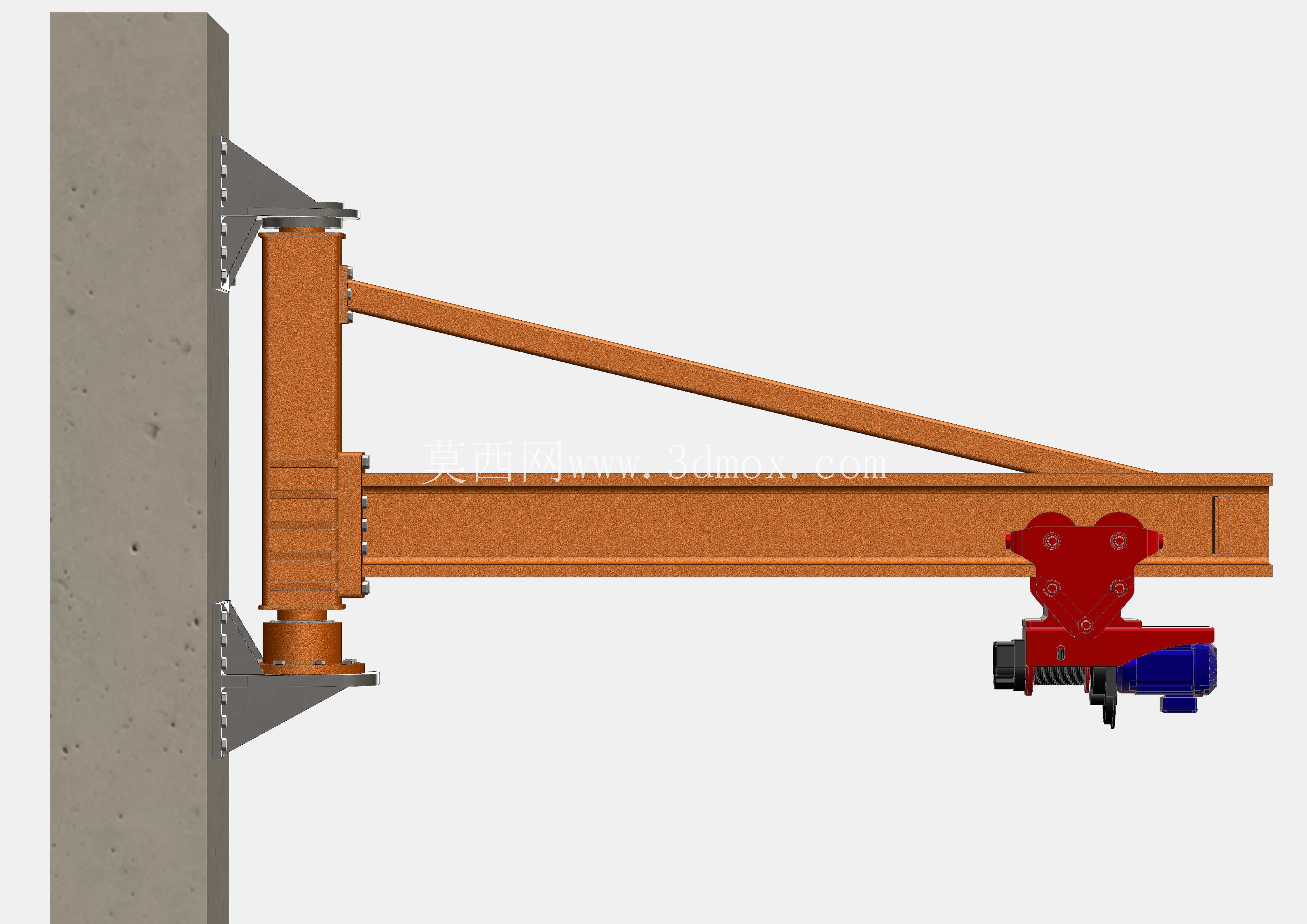

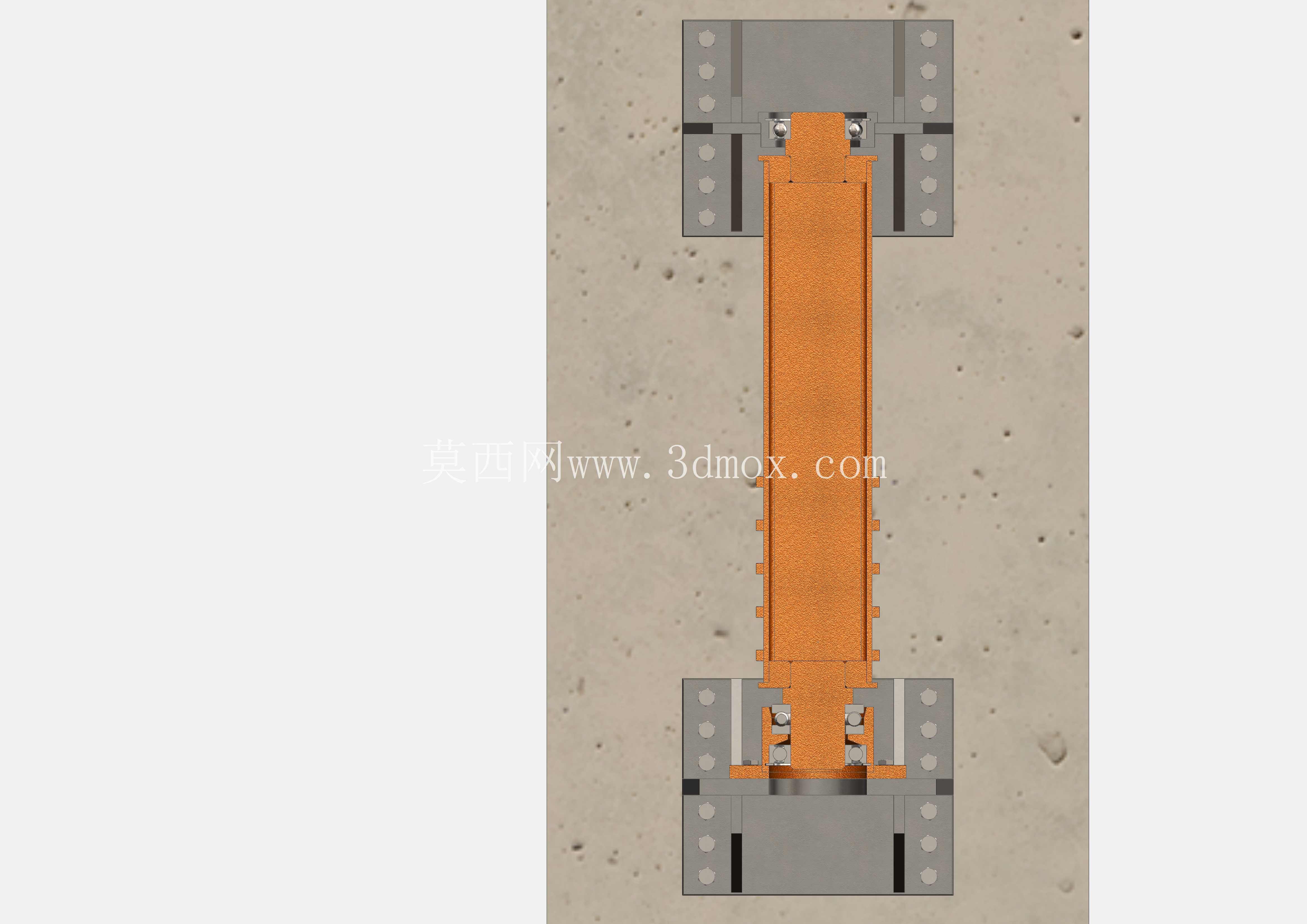

结构设计阶段首先明确了载荷传递路径：起吊载荷通过电动葫芦传递给工字钢结构的旋臂主梁，斜向支撑臂将主梁的部分弯矩传递到上部安装支座，上下两个回转支座共同承担径向力与倾覆力矩，最终所有载荷通过支座上的螺栓组均匀传递到混凝土立柱结构上，避免局部应力过大损坏建筑结构。旋臂主梁采用标准热轧工字钢加工，根据3吨额定载荷下2米跨度的挠度要求选型，斜撑采用矩形型钢制作，与主梁、上支座的连接节点均做了加劲板补强，防止节点处出现局部失稳。回转部分采用上下两个带滑动轴承的支座结构，上支座主要承受水平方向的拉力与倾覆力矩，下支座承受竖直方向的载荷与部分径向力，回转阻力小，单人即可推动带载的旋臂完成工位范围内的位置调整，无需额外配置电动回转驱动，降低设备制造成本与后期故障点。

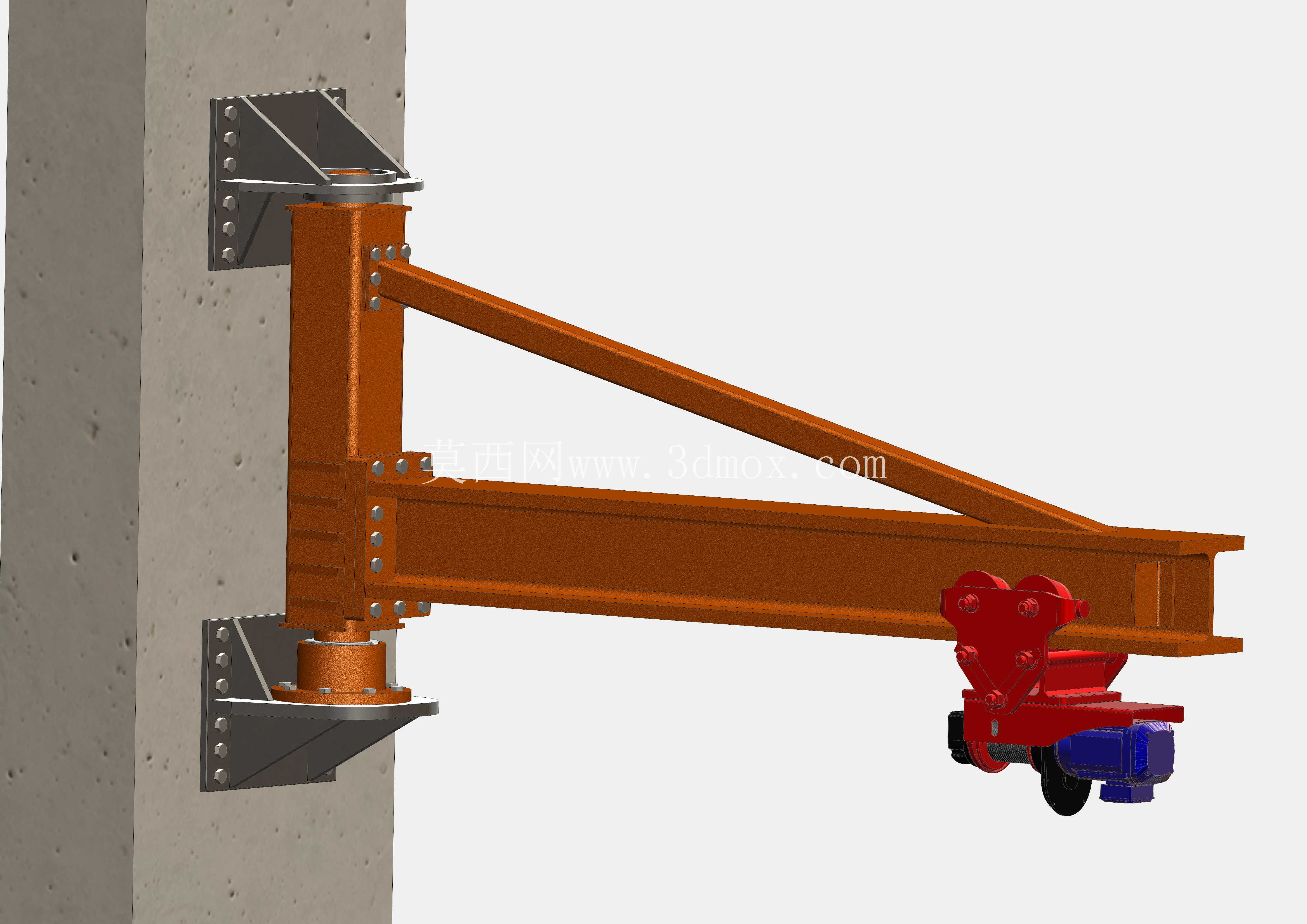

电动葫芦采用沿工字钢下翼缘行走的低净空形式，尽可能压缩起升机构占用的竖直空间，在4米的安装高度下最大化保留有效起升高度，适配车间内常见的工件高度与托盘堆叠高度需求。设计过程中通过实体建模完成了所有部件的干涉检查，确认旋臂在全回转行程、葫芦在全行程行走过程中，不会与安装立柱、周边预设的安全距离内的固定结构发生碰撞，同时对所有连接螺栓组做了载荷校核，对主梁、斜撑、支座部件做了应力与位移仿真评估，确保额定载荷下主梁的下挠值在规范允许范围内，回转支座的变形量不会影响回转顺畅度。

安装边界方面，要求安装用混凝土立柱强度等级不低于C30，安装面平整无明显凸起，上下支座的安装定位需保证同轴度偏差在允许范围内，避免回转过程中出现卡滞。设备投入使用后，可覆盖工位旁2米半径、90°扇形范围内的所有吊装点位，完成机床上下料时的工件吊装、装配过程中的部件移位、仓储区域的货物码垛等作业，相比移动式悬臂吊不占用地面通道，相比梁式行车投资成本更低、操作更灵活，适合作为工位级的定点起重配套设备使用。整套结构在设计时充分考虑了制造便利性，所有金属构件均采用常用型材与板材加工，无需特殊定制的异形件，焊接工作量小，大部分部件可通过下料、钻孔、焊接后整体镀锌或涂漆处理，加工精度要求适配普通机加工车间的制造能力，装配过程无需专用工装，按照装配流程依次将支座固定到立柱、再组装旋臂与斜撑、最后安装电动葫芦即可完成部署，后期运维仅需定期给回转轴承加注润滑脂、检查螺栓预紧力即可，维护成本极低。
