双层框架式施工作业脚手架结构

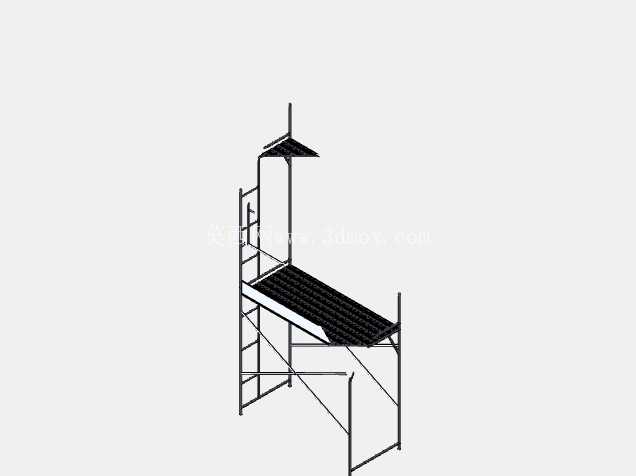

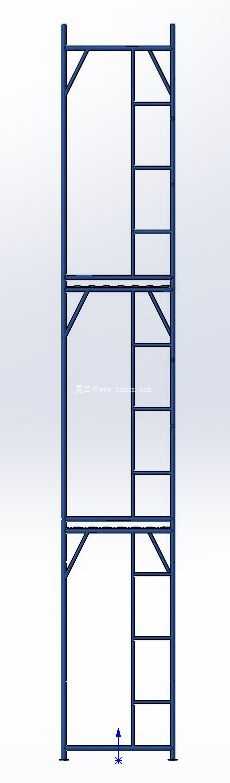

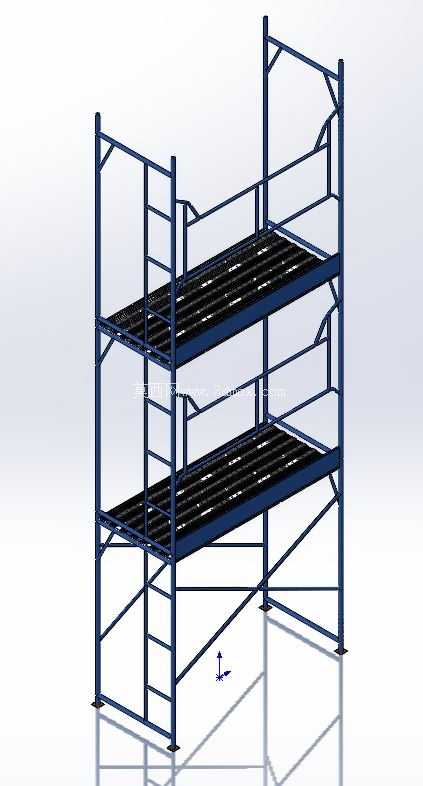

　　在建筑外立面施工、场馆内部检修、工业设备安装等高空作业场景中，这类双层框架式作业架是现场使用频率极高的临边登高作业载体，区别于传统钢管扣件零散搭设的架体，预制框架式的结构能大幅压缩现场拼装的工时，同时减少零散扣件丢失、搭设参数不统一带来的安全隐患。从结构设计逻辑来看，整个架体采用矩形截面的竖向主框架作为核心承重构件，主框架立杆底部设置带防滑纹的方形承重底脚，增大与地面的接触面积，避免架体在硬质铺装或硬化地面上出现滑移、局部沉陷的问题，两层作业平台的铺板采用带防滑凸起的格栅式板件，既可以降低作业面的积灰、积水风险，也能减轻架体整体自重，方便现场短距离移位调整。架体的侧向防护体系做了分层设置，每层作业平台的临边位置都设置了上下两道横向防护杆，防护杆与主框架立杆之间采用快装式的插接固定结构，不需要额外的螺栓紧固，现场拼装时只需要将横杆端部的锁销卡入立杆对应的定位孔即可完成固定，拼装效率比传统扣件式架体提升60%以上。架体一侧集成了直爬梯结构，爬梯的踏步做了防滑冲压处理，踏步间距控制在300mm，符合高空作业人员上下攀爬的人机工程学要求，爬梯与主框架为一体化焊接结构，不需要额外搭设爬梯通道，避免了爬梯与架体连接不牢带来的坠落风险。

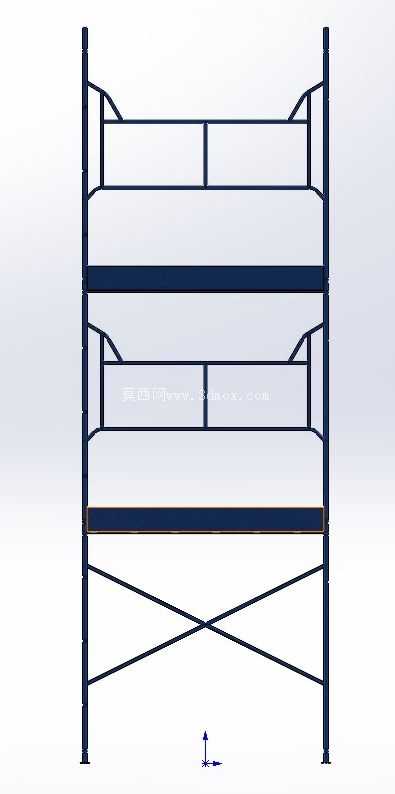

　　从安装边界尺寸来看，架体的整体宽度控制在1.2m，适配大多数建筑外立面与结构墙体之间的作业间隙，两层作业平台的层高设置为1.9m，作业人员在平台上站立操作时不会出现碰头的问题，架体的纵向长度可以根据作业面的需求通过标准节段拼接扩展，单节标准段长度为1.8m，现场可以根据实际作业面长度组合2-3节，满足不同跨度的作业需求。架体的斜向支撑设置在主框架的侧面与背面，采用交叉式的斜拉杆结构，斜拉杆与主框架之间采用铰接连接，既可以保证架体整体的抗侧移刚度，抵抗作业过程中的水平荷载，也能在架体收纳时将斜拉杆折叠，减少存放时的占用空间。

　　在实际使用过程中，这类架体的单平米额定承重控制在200kg，能够同时容纳2名作业人员携带手持工具、小型施工材料在平台上操作，铺板的格栅间隙控制在30mm以内，避免小型工具、螺栓等零件从间隙坠落伤及地面人员。设计过程中特意规避了传统脚手架容易出现的探头板问题，每块铺板都设置了与横向支撑梁匹配的卡扣，铺板安装完成后卡扣会自动卡入支撑梁的定位槽，即使作业人员在铺板边缘踩踏也不会出现铺板翘头、滑移的问题。架体的所有金属构件都做了静电喷塑处理，涂层厚度控制在80μm，能够适应户外露天作业的雨淋、日晒环境，避免构件过早锈蚀，延长架体的周转使用次数。

　　不同于大型附着式升降脚手架，这类框架式作业架不需要与建筑结构做刚性拉结，依靠自身的框架刚度与底部配重即可保持稳定，适合在3-6m高度的低层作业场景使用，比如商铺外立面装修、厂房内部管线安装、场馆看台检修等场景，不需要复杂的搭设方案，普通作业人员经过简单培训即可完成拼装、移位操作。在结构建模过程中，所有构件的连接节点都做了公差匹配设计，立杆与横杆的插接间隙控制在1mm以内，既保证拼装时的顺畅度，也避免间隙过大导致架体出现晃动，爬梯与主框架的焊接位置做了应力释放处理，避免长期使用过程中焊接位置出现疲劳开裂。架体顶部的四个角点都设置了临时护栏的安装插孔，当作业高度需要临时增加防护高度时，可以直接插入1.2m高的临时护栏杆，挂设安全立网，满足更高等级的安全防护要求。从实际工程应用的反馈来看，这种一体化框架式脚手架的周转次数是传统钢管扣件架的3倍以上，因为没有零散的小扣件，日常维护的成本也更低，只需要定期检查底脚的防滑垫、铺板的卡扣是否完好即可，不需要逐个检查扣件的紧固力矩，大幅降低了现场安全管理的工作量。
