带垂直梯与生命线系统的工业供水塔结构

这类带垂直爬梯与生命线系统的高耸储水塔结构，多应用于厂区集中供水、山地作业点临时储水、小型工业集群高位供水场景，核心作用是依靠高位落差形成稳定供水压力，同时配套完整的高空作业防护体系，解决日常巡检、设备维护过程中的高空作业安全风险。从结构设计逻辑来看，主体采用矩形钢筋混凝土或钢制焊接筒体作为储水核心承载结构，筒体顶部设置圆形密封储水舱，舱顶预留检修人孔与通风口，避免储水长期密闭滋生杂质，同时满足日常清淤、设备检修的进出需求。

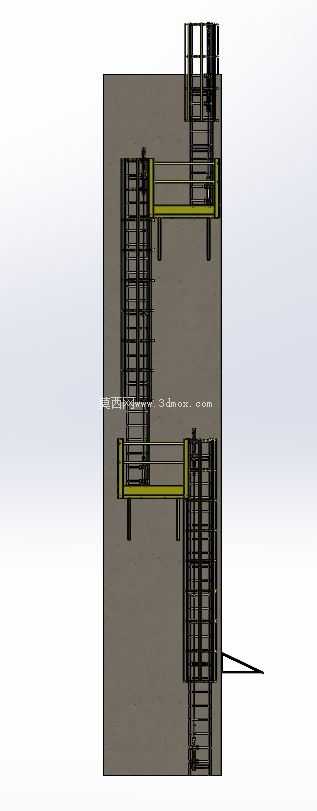

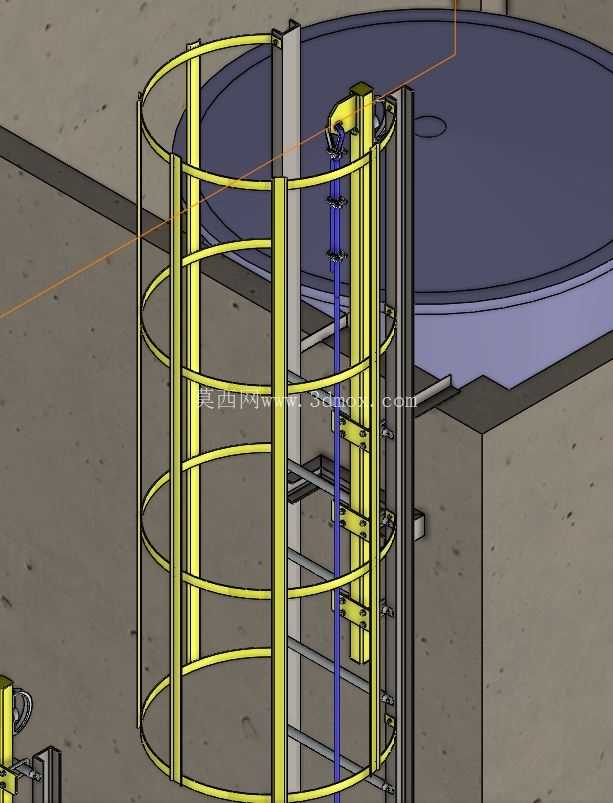

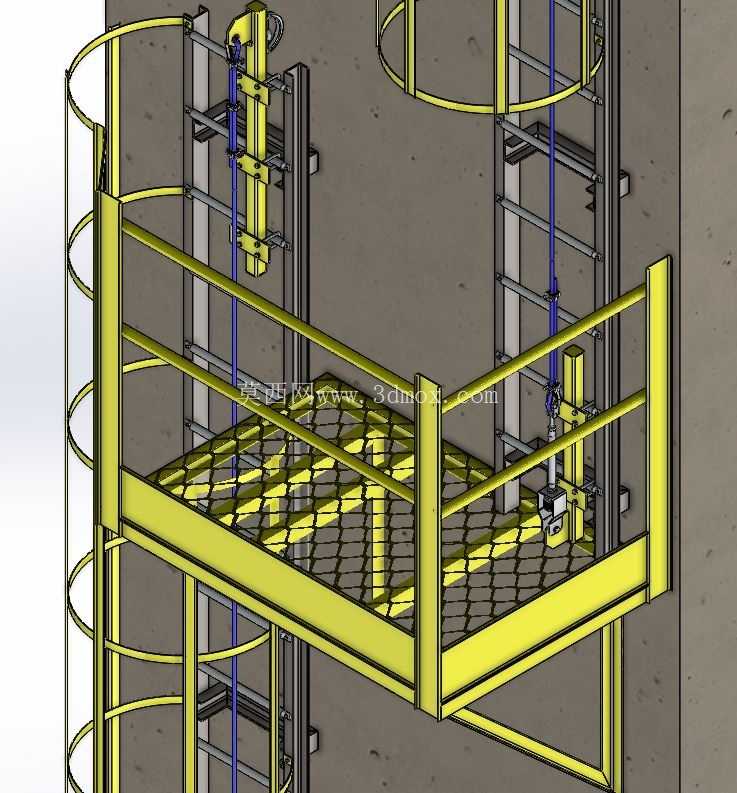

爬梯系统沿筒体侧壁垂直布置，并非单一连续直梯，而是在不同高度设置了三处带防护围栏的中转休息平台，平台采用格栅板铺设，边缘设置150mm高的挡脚板与1200mm高的双道防护栏杆，既可以给长距离攀爬的作业人员提供中途休整的空间，也能在爬梯局部出现故障时作为临时避险区域。每段爬梯都设置了全程贯通的生命线系统，采用刚性导轨配合自锁式防坠器的结构形式，作业人员攀爬前将身上的安全带挂扣与防坠器连接，攀爬过程中防坠器可沿导轨顺畅滑动，一旦出现失足滑落的情况，防坠器会瞬间锁止在导轨上，将坠落冲击载荷控制在安全范围内，避免高空坠落事故发生。

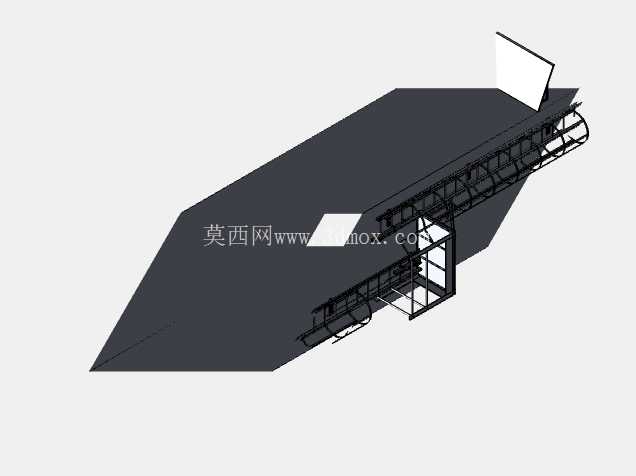

筒体下部设置了带防雨挑檐的进出通道，挑檐外挑长度覆盖通道入口1.2m范围，避免雨天雨水倒灌进入塔内，通道门采用外开式钢制防火门，满足日常人员进出与小型检修工具搬运的尺寸需求。爬梯与筒体的连接采用预埋螺栓加焊接固定的方式，每间隔1.5m设置一组连接支座，确保爬梯整体与主体结构的连接强度，能够承受多人同时攀爬的载荷以及防坠器锁止时的瞬间冲击载荷。

从安装边界来看，这类塔架的基础需要根据整体高度与储水满载重量做独立混凝土承台设计，承台边缘要超出筒体底部轮廓至少800mm，预留足够的检修操作空间，塔体安装位置需要避开高压输电线路、高空坠物风险区域，同时爬梯朝向要避开当地常年主导风向，减少强风天气下攀爬作业的风阻影响。生命线系统的导轨安装全程要保证直线度偏差不超过千分之一，避免防坠器在滑动过程中出现卡滞，每段导轨的连接位置要做平滑过渡处理，不存在凸起或错边，确保防坠器可以顺畅通过连接节点。

在实际使用场景中，这类结构的防护设计完全贴合高空作业的安全规范要求，区别于普通无防护直梯的储水塔，它将作业全过程的安全防护作为核心设计点，从攀爬开始到顶部检修作业，全程都有可靠的挂点与防护结构，顶部储水舱周边也设置了一圈带挡脚板的防护围栏，作业人员在顶部进行阀门操作、液位检查、清淤作业时，不需要额外临时搭设防护设施，大幅降低了高空作业的准备成本与安全风险。筒体侧壁的爬梯分段设计也充分考虑了人体工程学，每段爬梯的高度不超过6m，避免作业人员长距离连续攀爬产生体力透支，中转平台的尺寸足够容纳两名作业人员同时停留，也可以临时放置小型检修工具与配件，不需要通过绳索反复吊运小件物料，提升日常维护的作业效率。
