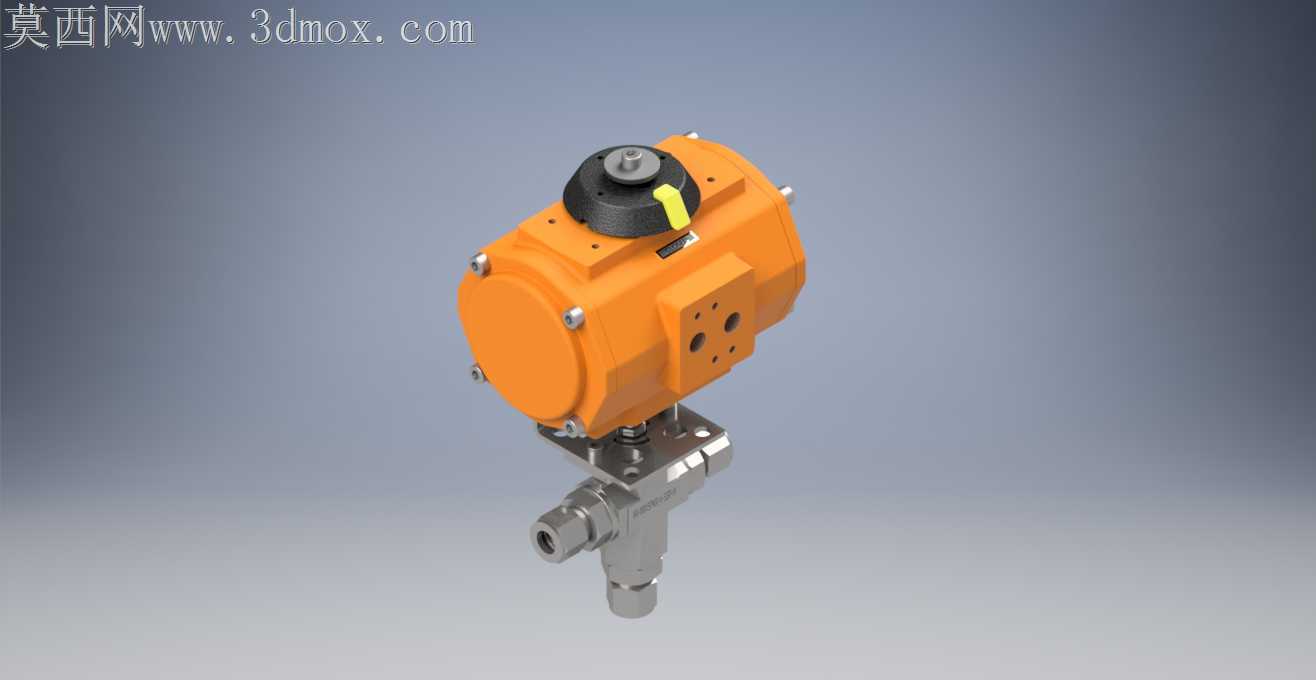

带气动执行机构的B系列三通球阀结构

这款带气动执行机构的三通球阀，主要面向中小口径流体管路的换向、分流与合流控制场景，常见于精细化工投料管路、食品饮料流体输送支路、水处理药剂投加系统、实验室小型流体试验台这类需要频繁切换介质流向的工况中，相比手动三通阀，它可以接入气动控制回路实现远程自动操作，无需人员近距离手动扳动阀杆，在有腐蚀性介质、高空布设管路或者需要程控联动的生产线上适配性极强。阀体采用B系列三通结构设计，内部流道做了平滑过渡处理，能够减少介质流经时的压损，避免高粘度介质在流道拐角处残留堆积，适配水、轻质油品、弱腐蚀性化工介质等多种常见工业流体的输送控制。配套的EL-O-Matic PD-60气动执行机构采用齿轮齿条传动结构，输出扭矩稳定，动作响应速度快，顶部的状态指示块可以直观反馈阀门当前的通断位置，方便现场巡检人员快速判断管路工作状态，执行器外壳做了密封防护设计，能够适应多尘、轻度潮湿的车间安装环境，避免外界杂质侵入传动部件造成卡涩。阀体下部配置1/2"A-Lok管接头，这类接头采用双卡套密封结构，安装时无需焊接，只需要通过专用工具紧固螺母就能实现可靠密封，既可以适配硬质金属管路，也能兼容部分硬质塑料管路，大幅降低现场安装的施工难度，同时也方便后期管路维护时的拆装作业。在设计过程中，执行器与阀体的连接采用标准支架耦合结构，保证阀杆与执行器输出轴的同轴度，避免长期动作过程中出现偏磨导致的外漏问题，整体结构紧凑，安装时不需要预留过大的侧向操作空间，无论是水平布设的管路还是垂直布设的管路都可以适配，安装边界充分考虑了工业现场常见的管路排布密度，不会因为加装气动执行机构就占用过多周边管路的布设空间。阀门的流道孔径经过匹配计算，在1/2管径下能够保证足够的流通能力，同时气动执行器的输出扭矩留有充足余量，即使长期使用出现密封件轻微老化、介质内少量杂质附着的情况，也能可靠驱动阀芯完成换向动作，减少运行过程中的卡滞故障。
