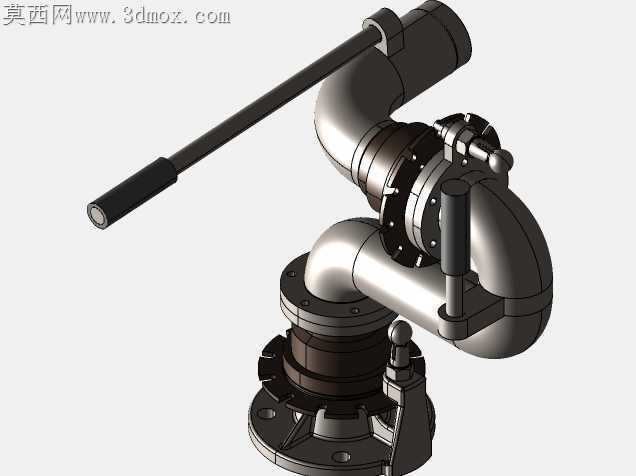

带操作手柄的弯通式金属硬密封球阀结构

这款手动弯通硬密封球阀主要应用于工业流体输送管路系统中，承担管路介质通断切换、流向调节的核心控制功能，可适配净水输送、工业循环水、低压油品、无强腐蚀性化工流体等多种介质工况，常见于厂区供水管网、小型设备液压回路、消防供水支路、暖通循环管路等场景，相比普通直通球阀，弯通结构可直接适配管路直角转向布局，无需额外加装弯头配件，减少管路连接节点的泄漏风险，同时压缩管路安装的整体占用空间。从功能特性来看，该球阀采用金属硬密封结构，密封副经精密研磨配合，相比软密封球阀具备更好的耐磨性能与耐温性能，可适配带有微小固体杂质的流体工况，长期启闭操作下密封面不易出现划伤失效问题；配置加长操作手柄，操作时力臂更长，启闭所需的操作力更小，手柄端部做防滑滚花处理，带油污或戴防护手套操作时也不易打滑，手柄旋转90度即可完成全开至全关的切换，操作行程清晰，可通过手柄朝向直观判断阀门当前启闭状态，阀体上集成的锁止结构可在阀门全开或全关位置插入锁具固定，避免无关人员误操作引发管路故障。设计思路上，整体采用上下分体式阀体结构，中法兰位置采用金属缠绕垫片密封，兼顾密封可靠性与拆装维护便利性，阀杆采用防飞出结构设计，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出造成泄漏事故，填料压盖采用可调节结构，长期使用出现填料磨损泄漏时，无需拆解阀体即可通过压紧压盖螺栓补偿填料压紧力，快速消除外漏隐患。外形与安装边界方面，阀体两端采用标准法兰连接结构，法兰螺栓孔距、密封面尺寸匹配通用管路法兰标准，可直接替换同通径的现有管路阀门，无需对原有管路进行改造；整体结构紧凑，弯通部分的弯曲半径经过优化，既保证介质流通时的流阻处于较低水平，也避免弯曲半径过大造成的安装空间浪费，操作手柄的旋转半径范围内无突出结构，安装时只需预留手柄旋转所需的操作空间即可完成日常启闭操作，阀体底部的安装底座可通过螺栓固定在管路支架上，避免大口径阀门长期使用后因自重造成管路连接处受力变形。
