带护笼平台直爬梯及作业平台结构

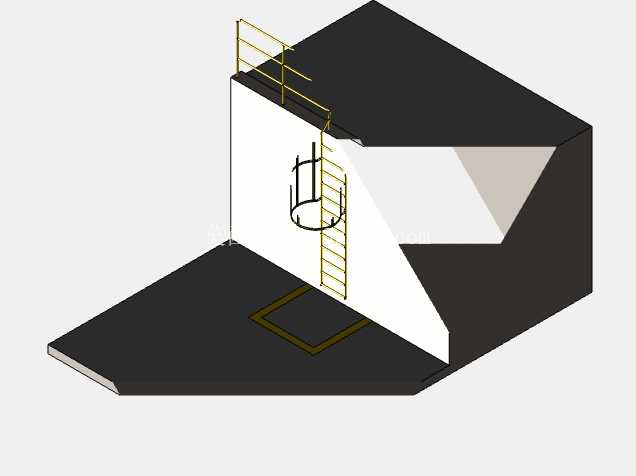

这套梯台结构主要应用于工业厂区内高位设备巡检、罐体顶部操作、屋面检修等需要固定登高通道的场景，区别于移动式登高梯，该结构为永久固定式安装，适配混凝土结构顶面、钢结构设备平台等多种安装基面，解决高差2米至4米区间的人员安全上下通行需求。整套结构包含顶部作业平台、双侧安全护栏、带护笼直爬梯、平台地面警示标识四个核心部分，所有金属构件均采用等边角钢与圆钢焊接成型，表面做黄色防腐涂装，符合工业现场安全色识别要求。

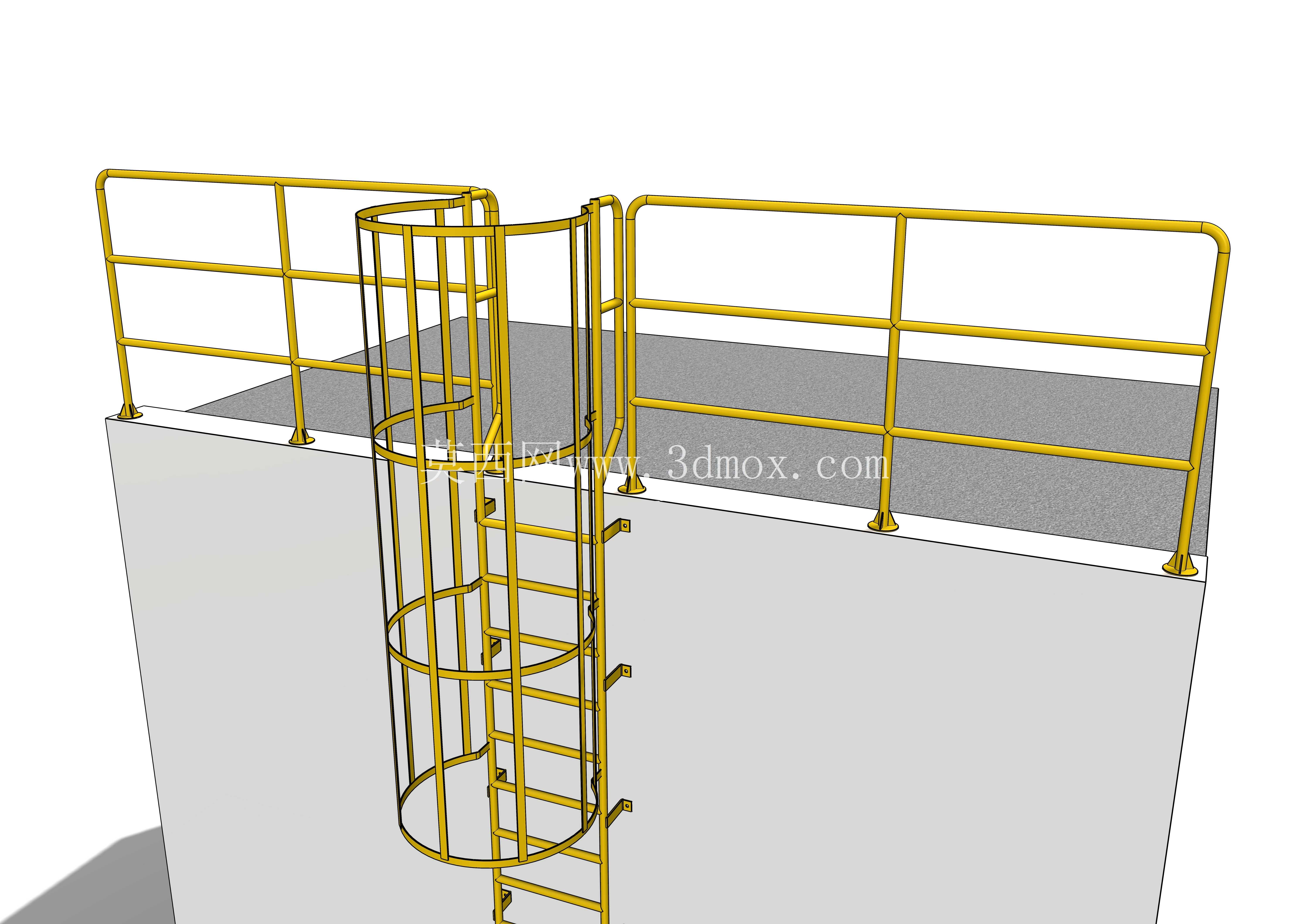

从实际使用逻辑出发，设计阶段优先考虑人员通行的安全冗余，爬梯踏步采用直径20mm圆钢弯折成型，踏步间距统一设置为300mm，踏步净宽400mm，满足单人负重上下的通行宽度要求，爬梯两侧设置直径25mm的扶手立柱，与踏步满焊连接，避免人员攀爬时脚部侧滑。爬梯外侧的安全护笼从距离基面2200mm高度处开始设置，护笼竖向立杆与爬梯主立柱焊接固定，横向环形箍圈间距600mm，护笼整体内径700mm，既不会过度限制人员攀爬动作，又能在人员失足时提供有效阻挡，防止高处坠落。

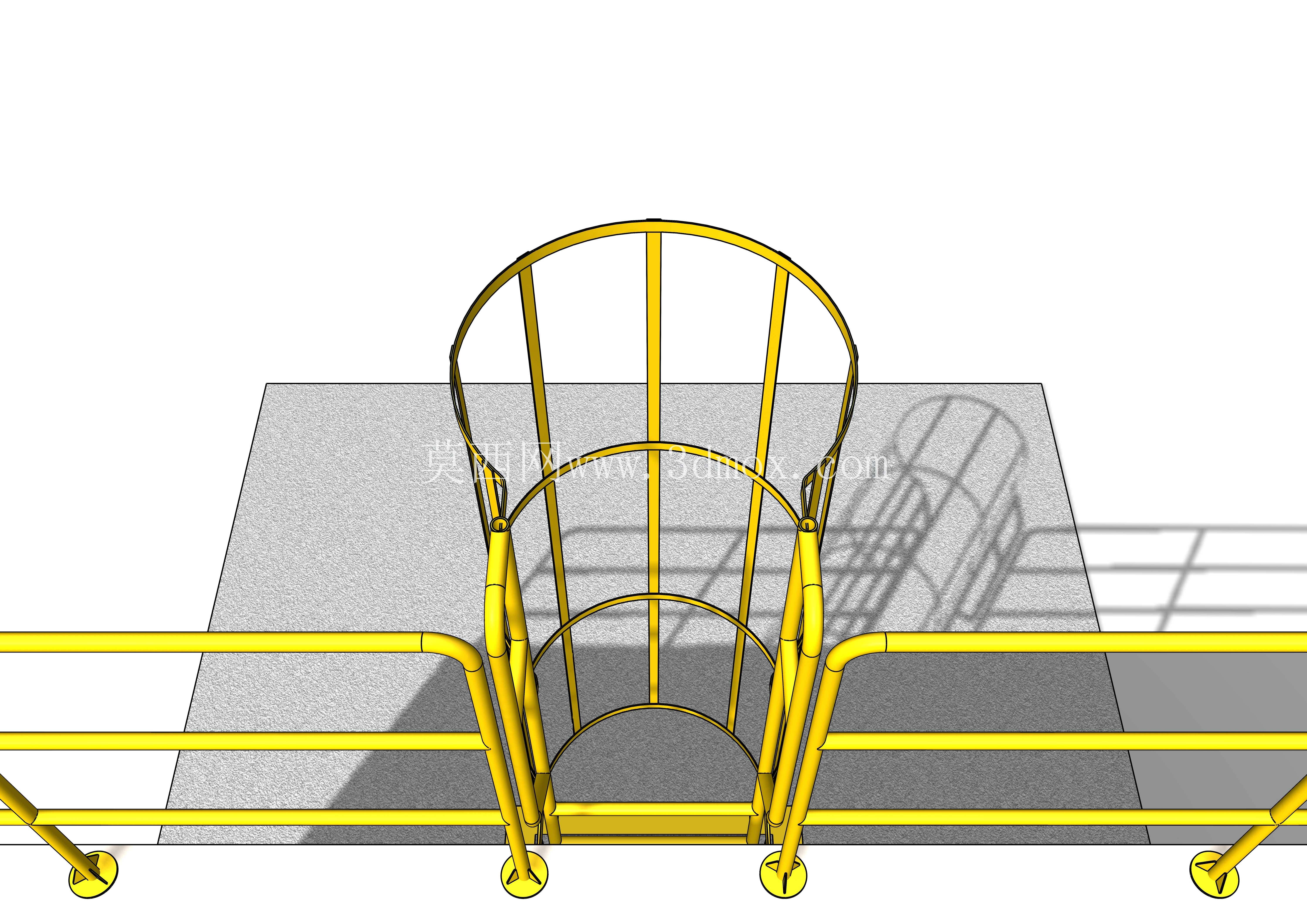

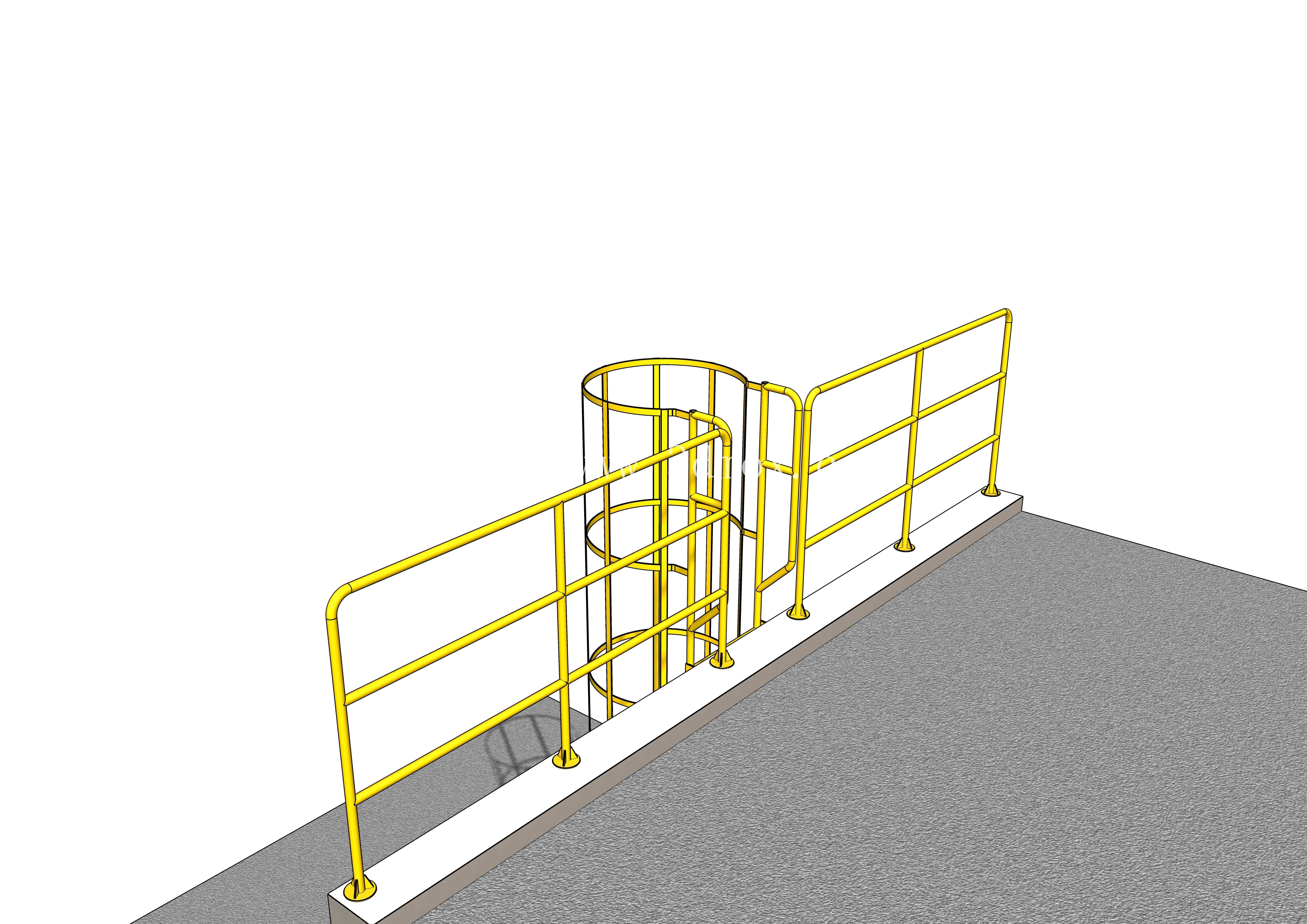

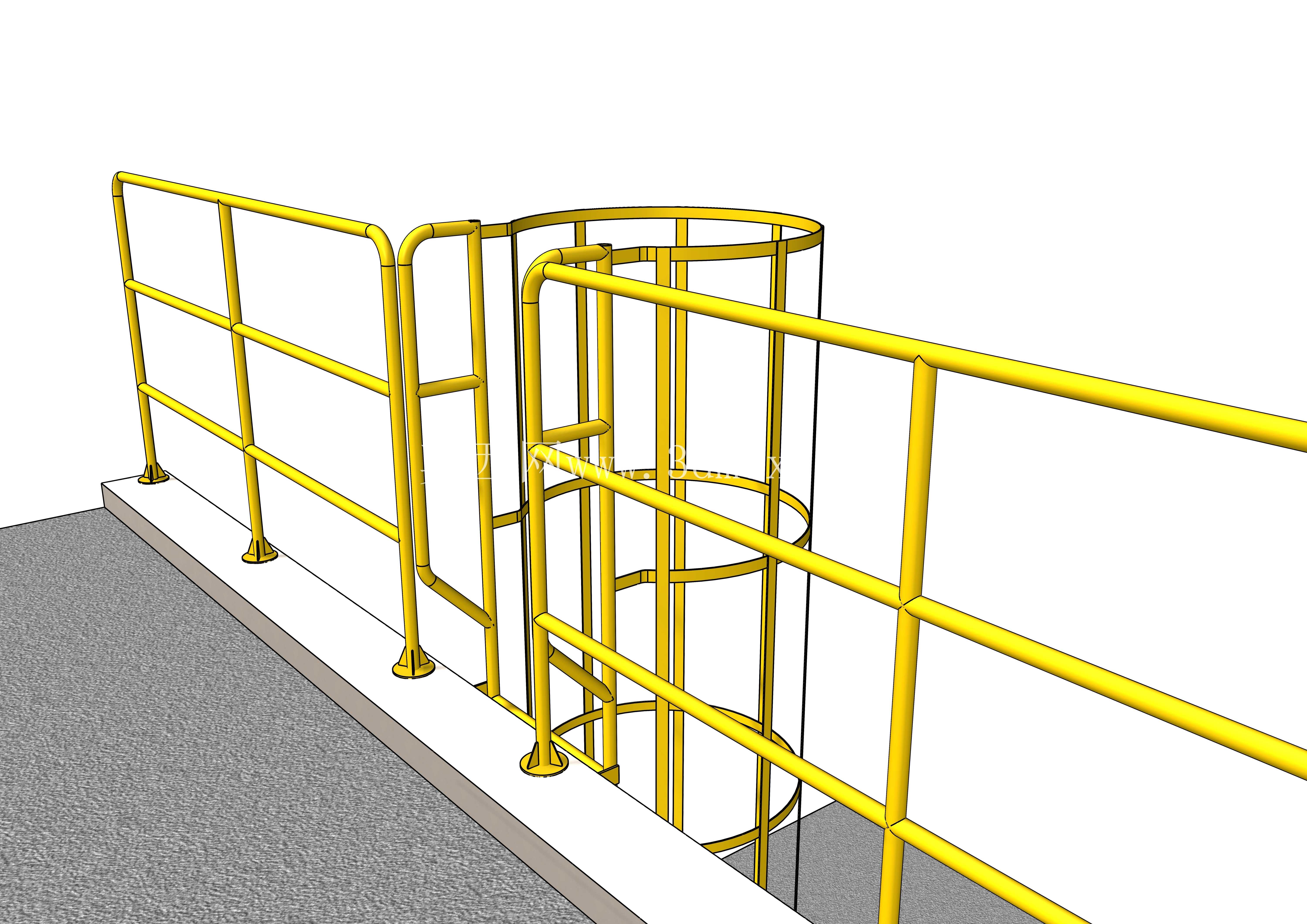

顶部作业平台的边缘护栏高度设置为1200mm，护栏设置上下两道横杆，底部设置100mm高的挡脚板，防止平台上放置的工具、小型零件滚落至地面造成物体打击伤害。平台与爬梯的衔接处做了加宽过渡处理，人员从爬梯踏上平台时无需侧身调整，可直接平稳跨入平台作业区域，衔接位置的护栏预留了600mm宽的通行开口，开口处设置可开合的安全链，非通行状态下可将开口封闭，避免人员从开口处跌落。

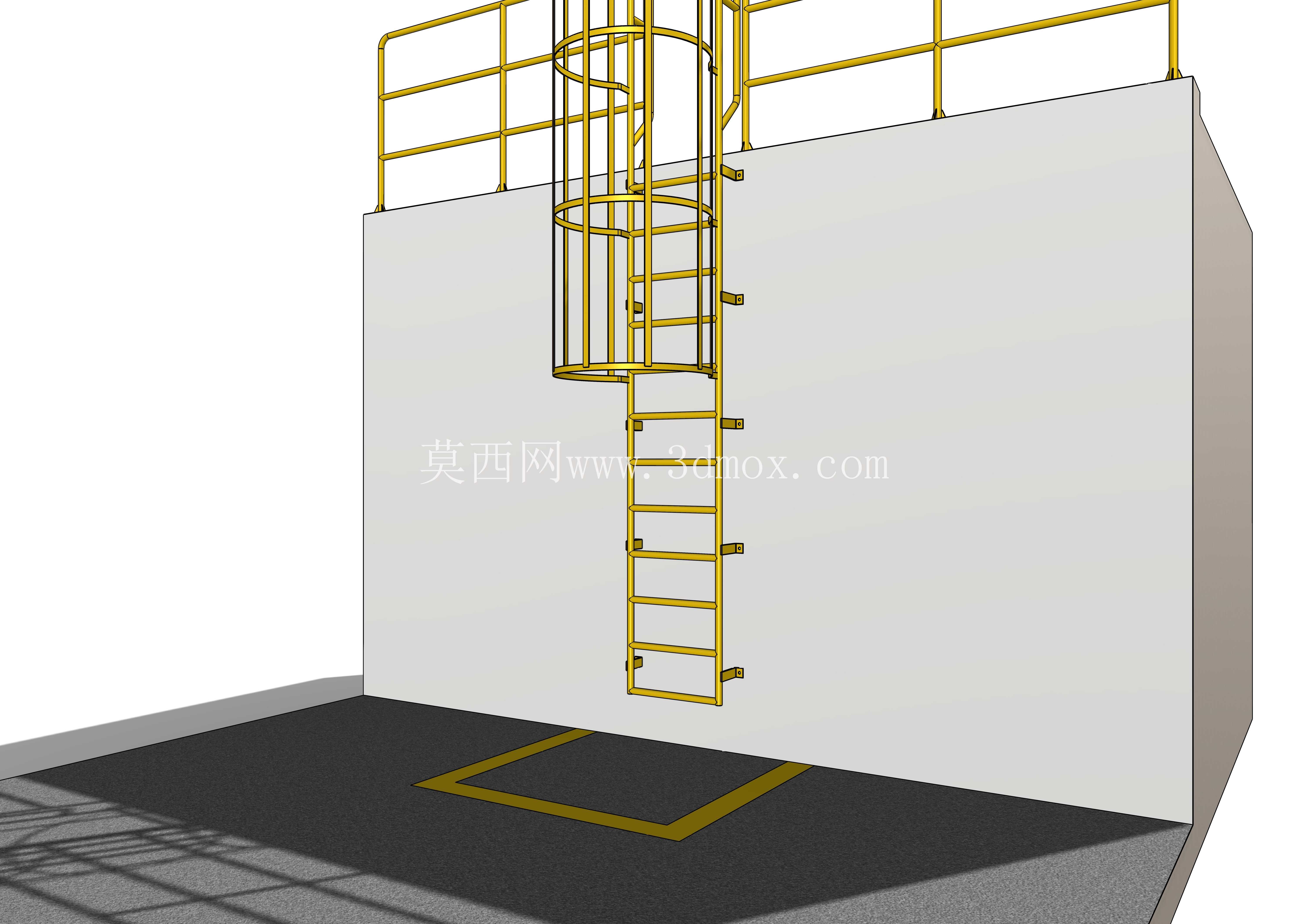

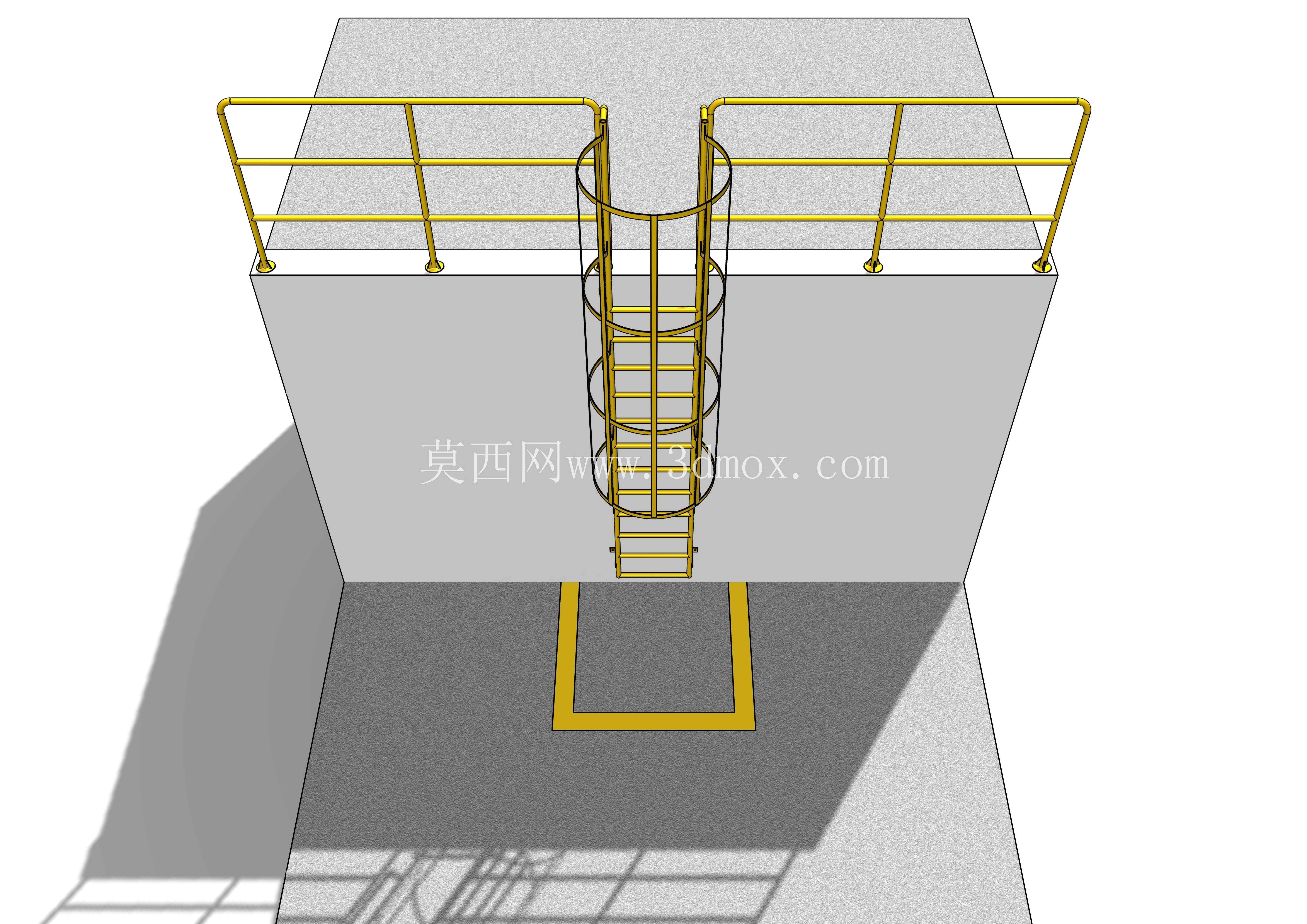

安装边界方面，爬梯底部与基面的固定采用膨胀螺栓连接，每根主立柱底部设置150*150mm的安装底板，底板上开设4个直径18mm的螺栓孔，适配M16膨胀螺栓的安装要求，爬梯与上部平台的连接位置采用焊接固定，保证整体结构的连接刚度。平台的承载能力按照每平方米200kg的均布荷载设计，可同时满足2名作业人员携带工具在平台上开展检修、观测等操作。平台地面的黄色方框标识为安全站立区域提示，明确划定平台上的安全作业范围，提醒人员不要靠近平台边缘。

设计过程中充分考虑了现场安装的便利性，所有构件均可在工厂预制完成后运输至现场拼装，单根构件的重量控制在50kg以内，无需大型吊装设备即可完成人工搬运安装，构件之间的连接节点均设置了定位焊缺口，现场拼装时无需反复测量调整，可快速对齐完成焊接固定。针对户外使用场景，所有焊接位置均做了焊渣清理与防锈底漆补涂，避免长期使用过程中焊缝位置锈蚀影响结构强度，爬梯的最下端踏步距离基面的高度设置为300mm，人员从地面踏上第一级踏步时无需大幅抬腿，符合人体工程学的动作习惯。护笼的最上端与平台护栏做了顺滑衔接，不存在突出的尖锐棱角，避免人员攀爬进出时刮蹭衣物或造成磕碰伤害。
