单立柱悬挑式IPE型材车库雨棚支撑结构

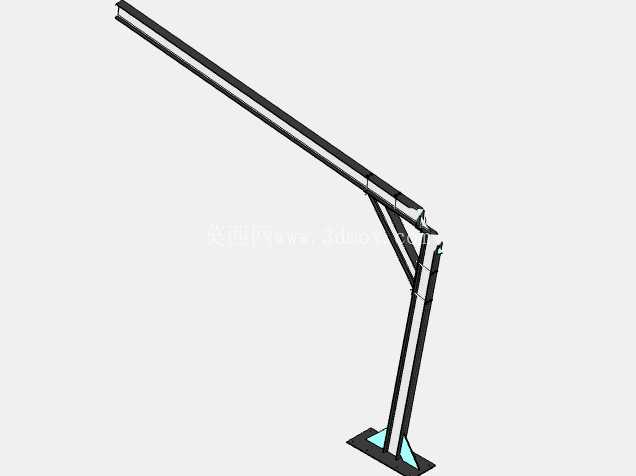

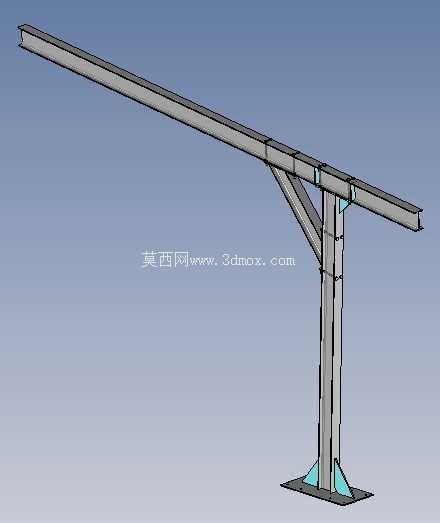

　　这套单立柱悬挑支撑结构，主要面向小型露天车位、厂区零散停车区、住宅庭院单车位的雨棚搭建场景，区别于常规双立柱或多立柱车棚的占地问题，单柱悬挑的形式能最大化释放地面可用空间，避免立柱占用车位开门区域，也不会对车辆进出的转弯半径造成额外限制，尤其适合场地宽度有限、无法对称布设立柱的狭长停车区域。从结构受力逻辑来看，整套支撑以底部方形预埋底板为受力根基，立柱采用H型IPE型材作为主要竖向承重构件，底板与立柱连接处设置三角加劲肋，分散立柱根部的弯矩应力，避免长期荷载作用下底板与立柱焊缝处出现应力集中开裂的问题。

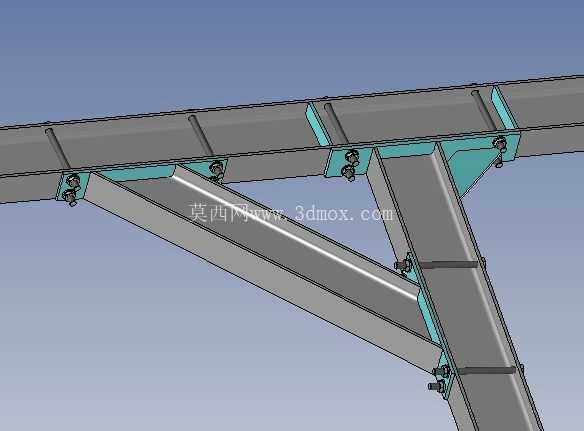

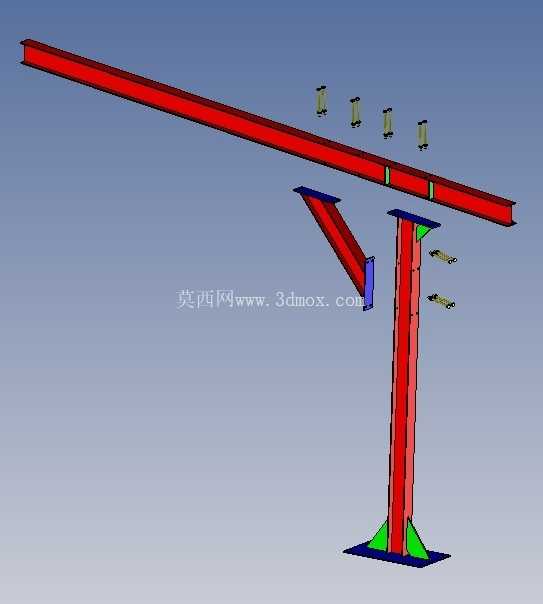

　　悬挑主梁同样采用同系列IPE型材，与立柱顶端采用焊接加腋连接，斜向支撑构件连接主梁中段与立柱上部，形成稳定的三角受力体系，将悬挑端的竖向荷载通过斜撑传递至立柱，再由立柱传导至地面基础，相比无斜撑的纯悬挑结构，这种带斜撑的形式能在相同型材截面下提升近40%的悬挑承载能力，可适配常规PC阳光板、彩钢瓦等常见雨棚覆面材料的荷载需求，同时能抵御常规地区的基本风压与积雪荷载。设计过程中优先考虑了现场安装的便捷性，主梁上预设的多个安装卡件，可直接适配雨棚檩条的快速固定，无需现场额外焊接定位，卡件的间距按照常规檩条布设模数设置，安装时只需将檩条卡入预设位置即可完成定位，大幅减少现场高空作业的工作量。

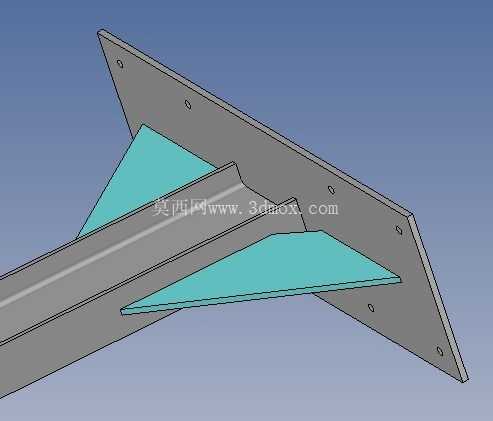

　　立柱底部的方形底板预留了四个地脚螺栓安装孔，可匹配常规化学锚栓或预埋螺栓的安装尺寸，安装时只需提前在硬化地面按照孔位打好固定孔，即可完成整套支撑结构的固定，无需做复杂的混凝土现浇基础，适合既有场地的改造加装场景。从安装边界尺寸来看，整套结构的悬挑长度可覆盖单台家用轿车的整车宽度，立柱距离车位边缘的安全距离控制在合理范围，不会影响车辆停靠时的侧面开门空间，立柱的竖向高度满足常规家用SUV、轿车的通行高度要求，不会出现车辆剐蹭雨棚底部的问题。结构的所有外露钢构件均预设了涂装工艺余量，建模时已经考虑了型材表面除锈、防锈底漆加面漆的涂层厚度，不会因为涂装层导致后续安装孔位、连接尺寸出现偏差。

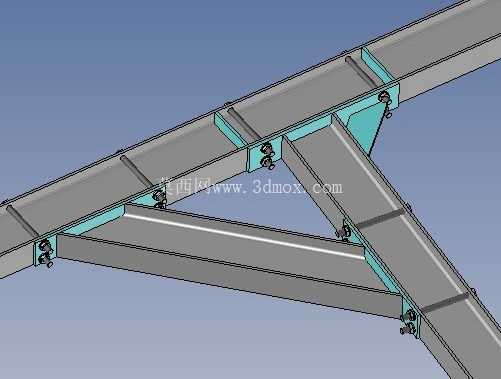

　　斜撑构件与主梁、立柱的连接节点均做了切角处理，避免现场安装时出现焊缝间隙过大的问题，同时减少节点处的应力集中，提升结构的抗疲劳性能，适合长期户外使用的工况。主梁端部做了封头处理，避免雨水灌入型材内部造成锈蚀，延长结构的整体使用寿命。在实际选型应用中，这套结构可根据不同地区的风雪荷载调整型材的壁厚参数，建模时保留了参数化调整的接口，设计人员可直接修改型材截面参数快速适配不同项目的荷载要求，无需重新搭建整套结构模型。相比市面上常见的圆管悬挑车棚结构，采用IPE型材的结构抗扭性能更优，在侧向阵风作用下的形变更小，不会出现雨棚覆面被风掀动的异响问题，整体结构的侧向稳定性更适合沿海多风地区的小型车棚搭建。
