嵌入式安装USB-C内置端口结构

在各类工业控制设备、户外电子终端、小型集成化电控柜体的设计过程中，外露式接口的防护短板一直是结构工程师需要重点解决的问题，这款内置式USB-C端口结构，正是针对这类嵌入式安装场景开发的接口组件，能够在不破坏设备面板整体平整度的前提下，完成Type-C接口的内置布局，兼顾接口使用便利性与面板外观的整体性。

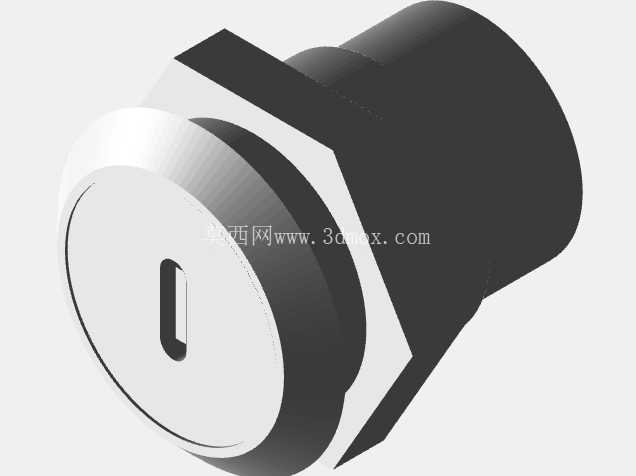

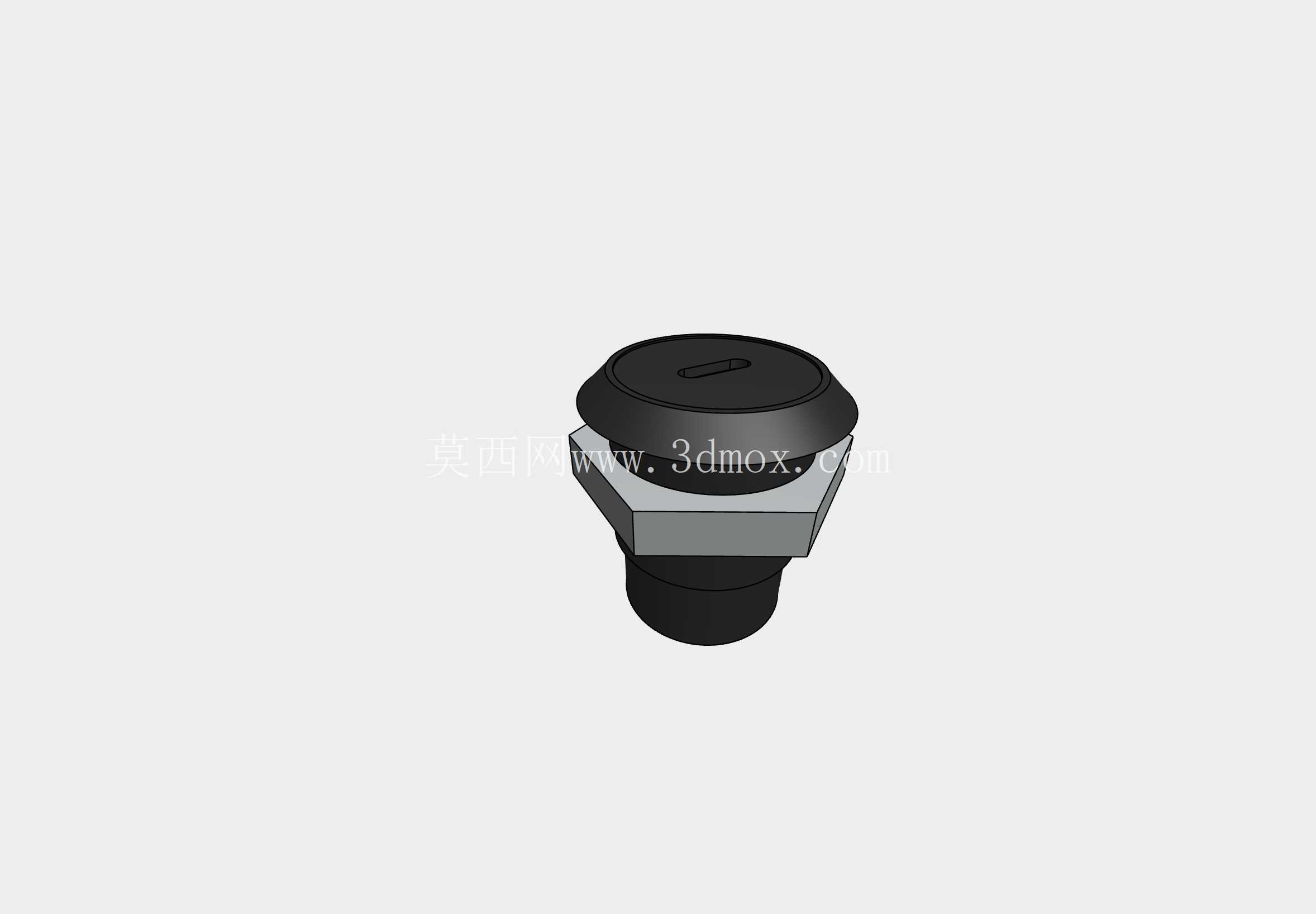

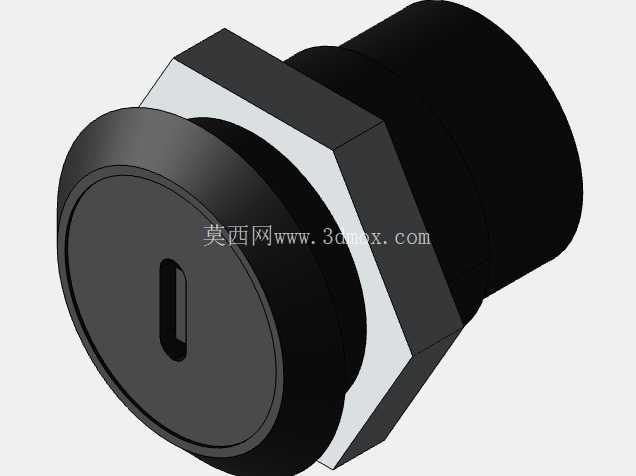

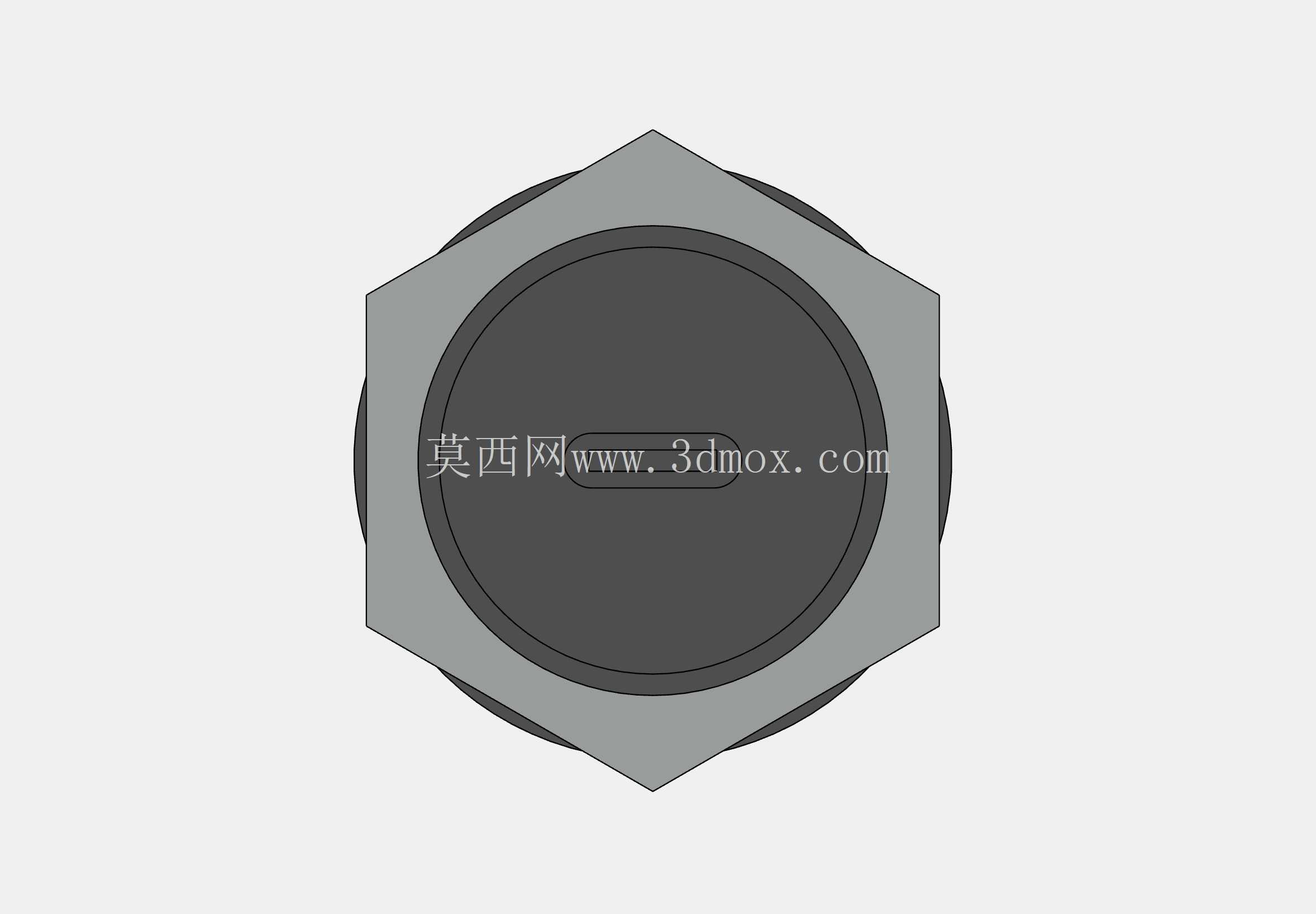

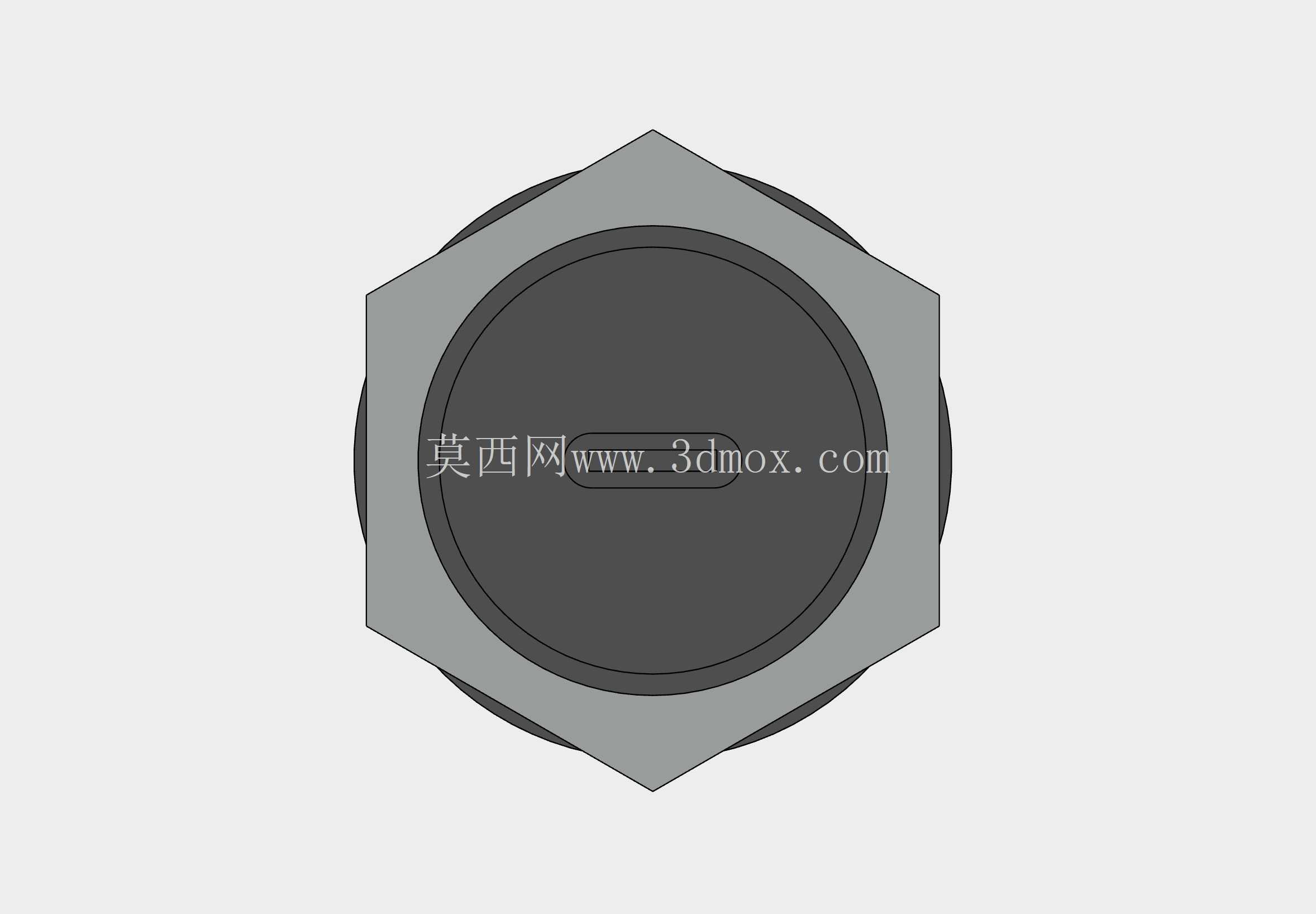

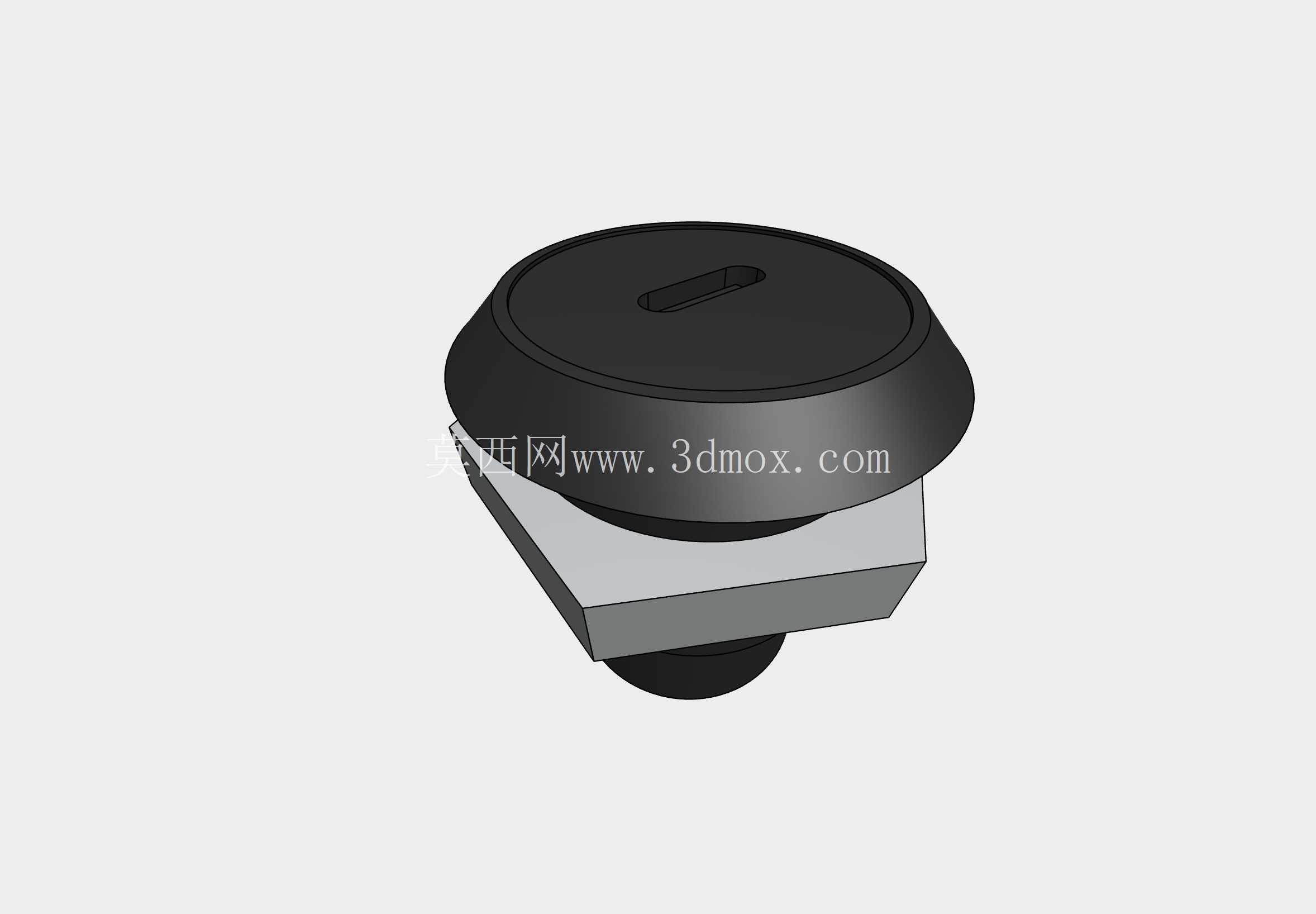

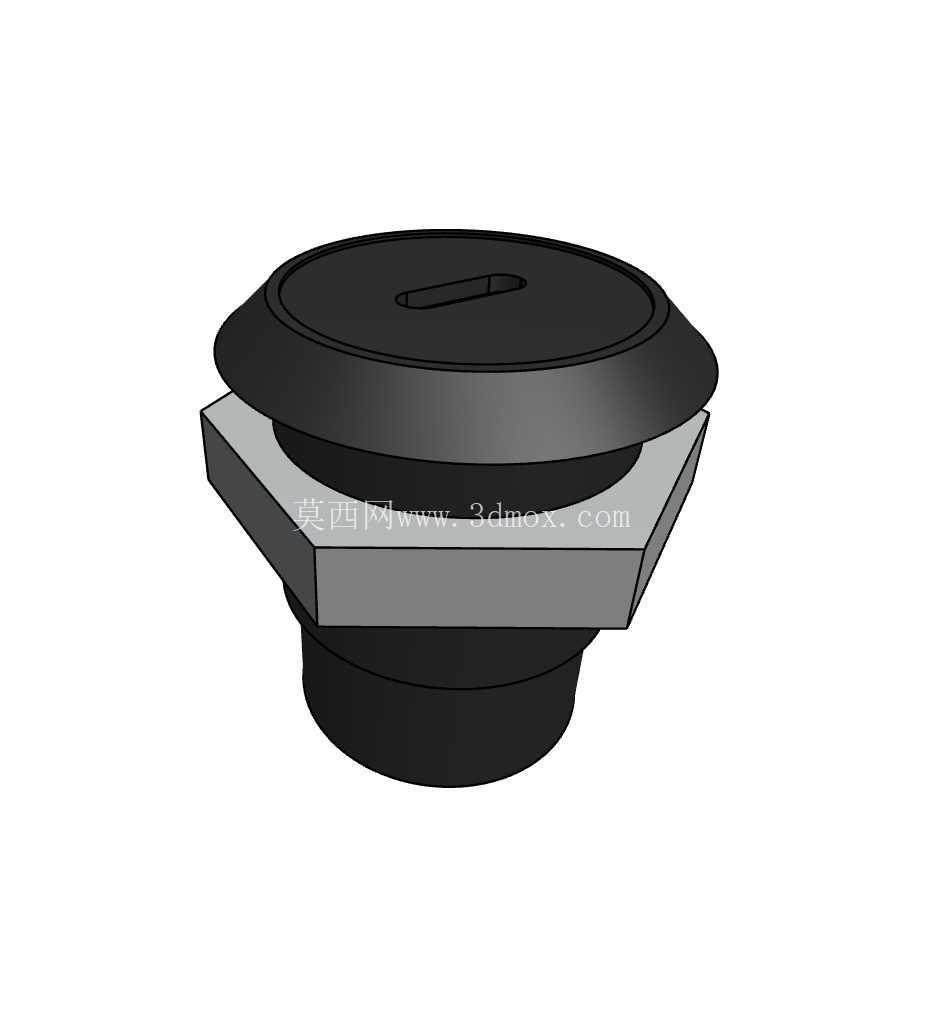

从实际安装适配性来看，该端口采用法兰式压合安装结构，中部的方形定位台能够直接卡入设备面板预先开设的对应方孔中，上方的圆形凸缘直径大于安装孔尺寸，安装后凸缘贴合面板外表面，下方的柱体结构穿过安装孔延伸至设备内部，整个安装过程不需要额外设计复杂的固定卡扣，仅依靠面板与内部结构的夹持即可完成固定，安装公差控制在±0.1mm范围内，能够适配1.5mm至3mm厚度的金属、塑料等常见设备面板材质，不会出现安装后松动、端口偏移的问题。

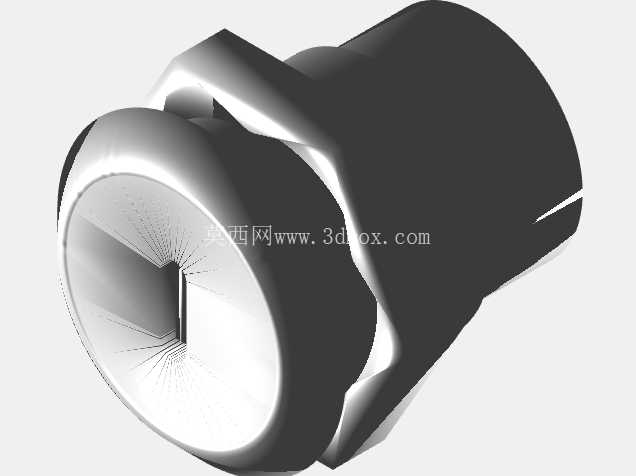

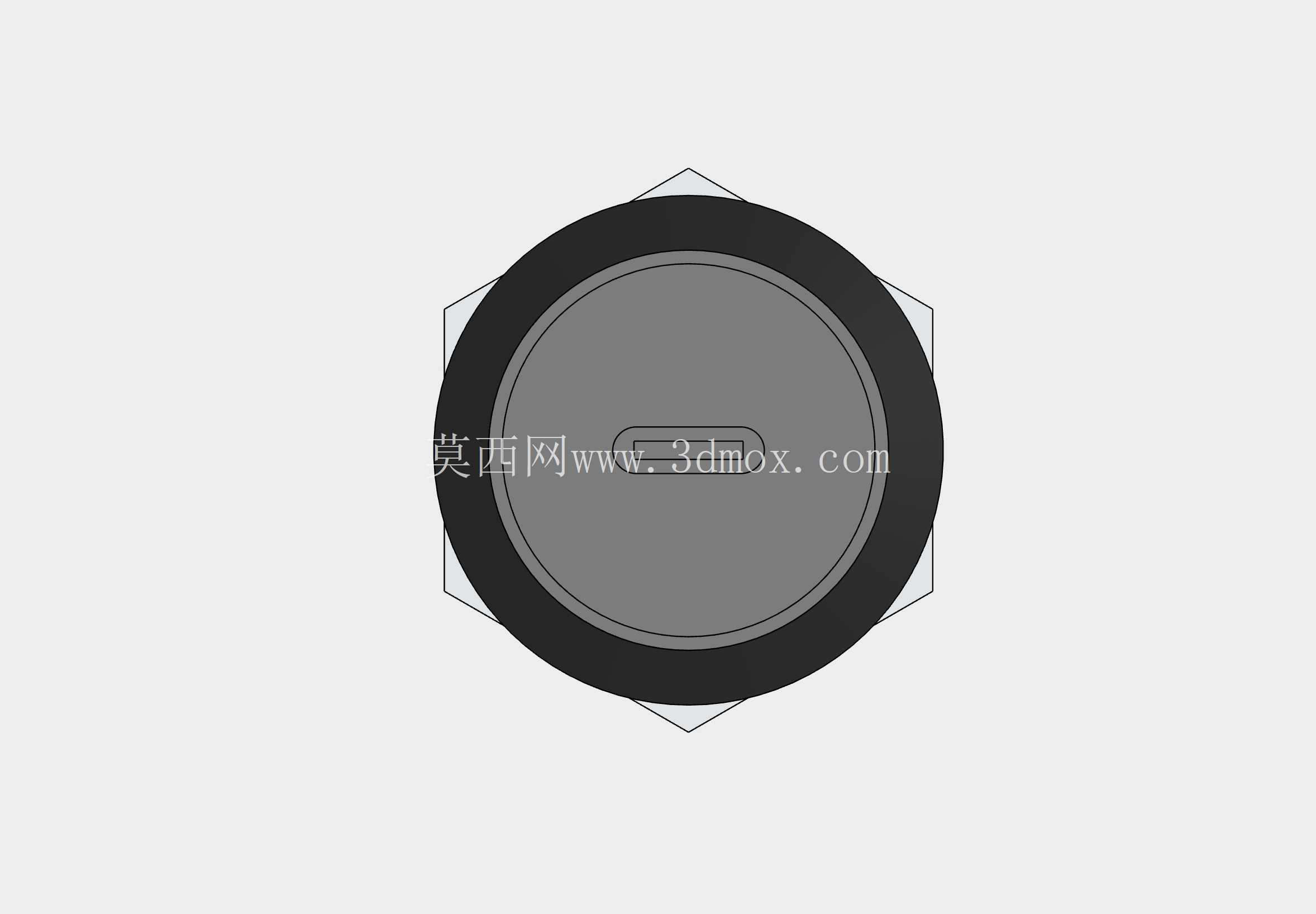

在功能设计层面，这款内置端口将USB-C接口的插接端完全隐藏在圆形凸缘的平面下方，接口外围的凸缘结构高出插接平面1.2mm，日常使用时能够避免外力直接磕碰接口内部的接触弹片，同时这种内凹式的结构也能减少灰尘、飞溅液体直接进入接口内部的概率，相比外露式的直插接口，更适合车间现场的工控设备、户外安装的检测终端这类使用环境相对复杂的场景。端口内部的插接通道做了导向倒角处理，插头插入时能够自动对准中心位置，不需要刻意调整角度即可顺利插接，单次插拔的对位容错角度可达3°，能够降低日常使用中因对位不准造成的接口损坏概率。

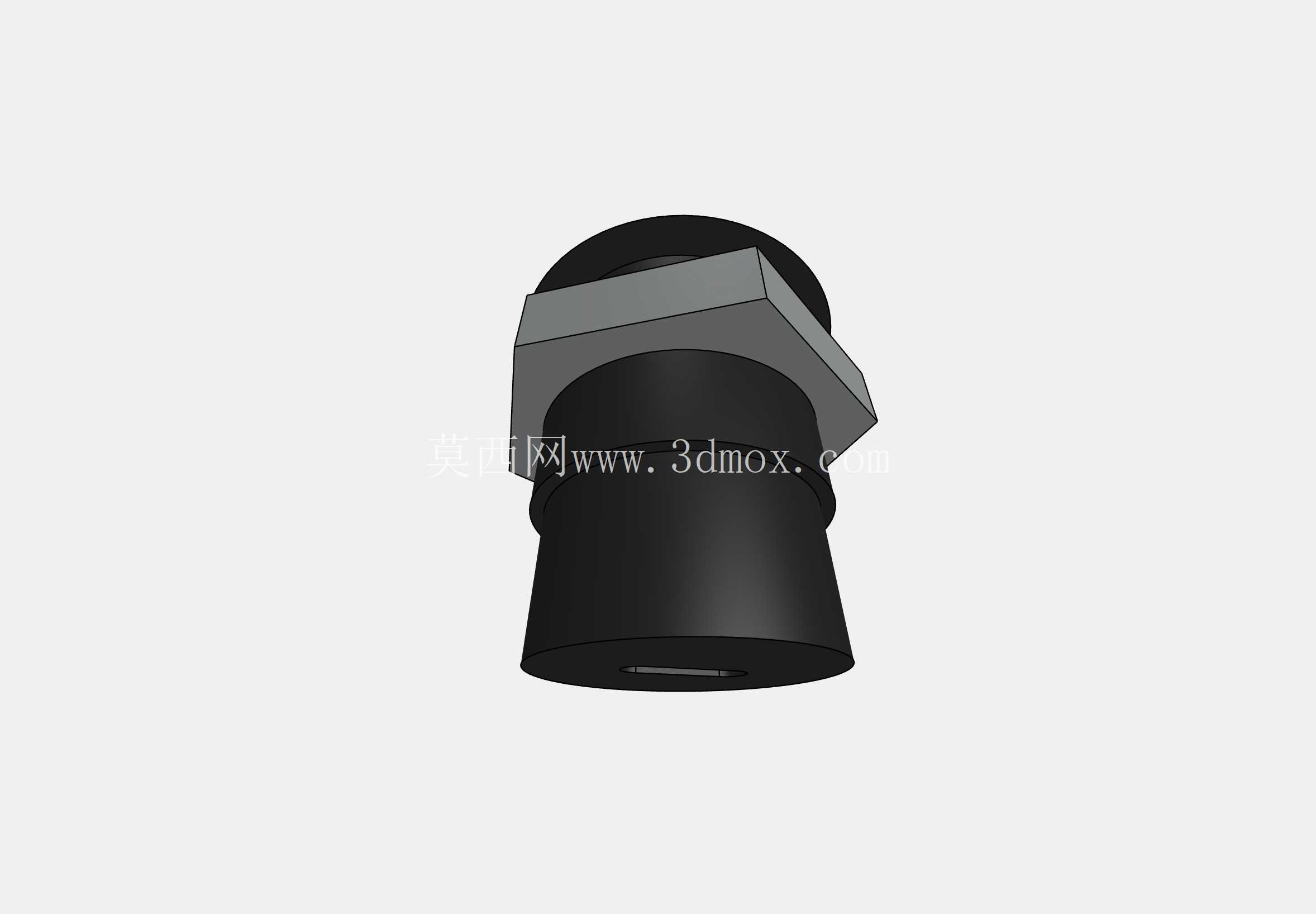

从结构建模的细节来看，整个端口的各部分衔接处都做了合理的工艺圆角处理，没有尖锐的直角结构，既方便后续开模生产时的脱模工序，也能避免安装过程中锐边划伤操作人员或设备内部的线材。圆形凸缘的外表面做了细微的防滑纹理处理，当需要从面板外侧拆卸端口时，能够增加摩擦力，方便施力拔出。中部方形定位台的四个边角做了0.5mm的倒角，安装时能够快速导入面板的安装孔，提升装配效率。下方的柱体结构外径略小于方形定位台的边长，柱体表面预留了环形的密封圈安装槽，若设备有更高的防水防尘要求，可以加装对应尺寸的硅胶密封圈，实现IP65级别的面板防护能力，不需要重新修改端口的整体结构，拓展性较强。

在实际选型应用中，这款端口可以直接替换设备上原有外露式的USB-C接口，不需要大幅修改设备内部的结构布局，端口后方的空间仅需要预留12mm的深度即可容纳插头插入后的伸出长度，对于内部空间紧凑的小型设备十分友好。比如在手持检测仪器的设计中，采用这种内置端口可以避免仪器放置时接口接触桌面造成磨损；在车间的固定式操作面板上使用，能够减少生产过程中切削液、粉尘对接口的侵蚀；在户外的充电桩、自助终端设备上应用，内置的结构也能降低人为恶意破坏接口的风险。

建模过程中对各部分的配合尺寸做了严格的公差匹配，方形定位台与面板安装孔的配合采用间隙配合，间隙量控制在0.05mm至0.1mm之间，既保证安装时的顺畅度，又不会出现安装后端口晃动的问题。圆形凸缘的下表面与面板接触的位置做了0.02mm的平面度要求，保证安装后凸缘与面板贴合紧密，不会出现缝隙不均匀的情况。内部的插接通道尺寸严格遵循USB-C接口的标准规范，能够适配所有符合标准的Type-C插头，不会出现插头插不进或者插入后松动接触不良的问题。

不同于常见的外露式接口组件，这款内置端口的外观整体性更强，安装后设备面板仅露出圆形的端口外沿，视觉效果更加简洁规整，对于外观有一定要求的消费类电子、商用终端设备也同样适用。结构上没有多余的复杂零件，整体为一体化成型结构，生产时可以采用压铸工艺一次成型，后续仅需要做表面的哑光处理即可，生产效率高，成本可控，适合批量配套使用。在进行设备结构设计时，直接调用该模型即可完成面板开孔位置、内部避让空间的校核，不需要重新绘制接口的基础结构，能够大幅缩短结构设计的周期，同时模型中预留的密封圈槽、定位台等细节，也能方便工程师根据实际使用需求快速调整防护等级、安装方式等参数，适配不同的项目要求。
