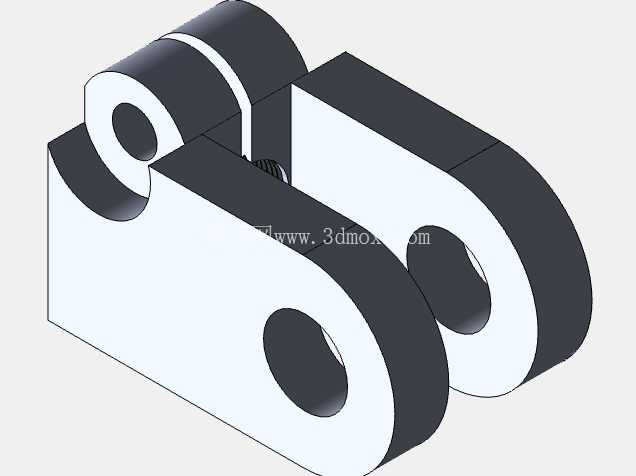

叉车液压系统用U形夹重型安装支架

　　在厂内物流搬运设备的液压执行机构布局中，叉车的举升、倾斜动作均依赖液压缸与门架、底盘结构的刚性连接，这类连接部件的抗剪切、抗形变能力直接决定了重载工况下的作业可靠性，本次涉及的U形夹安装支架，正是针对叉车液压组件安装场景开发的专用连接结构。从实际装车场景来看，该支架安装于液压缸缸体端部与叉车桅杆或底盘安装位之间，作业过程中需要持续承受液压缸伸缩带来的交变拉压载荷、门架倾斜时的侧向剪切力，以及满载堆垛时的瞬时冲击载荷，因此结构设计上优先保障了连接刚性与载荷传递的平顺性。

　　从结构功能特性来看，支架主体采用一体化的块式结构设计，避免了多件拼接带来的连接间隙与应力集中风险；用于U形夹铰接的中央销孔区域做了局部加厚处理，销孔内壁的同轴度公差控制在适配重载铰接销的精度区间，能够保证铰接销轴转动时无卡滞，同时将接触面的压应力控制在材料许用应力范围内，避免长期重载下出现销孔失圆、衬套异常磨损的问题。支架上的两个安装孔位分别对应液压缸端与车体安装端的连接接口，孔位间距、端面垂直度均严格匹配叉车现有安装边界，不需要对车体原有结构做二次加工即可完成装配，适配性覆盖多数中小吨位内燃叉车与电动平衡重式叉车的液压倾斜缸、举升辅助缸的安装需求。

　　设计思路上完全围绕重载工况的失效风险做针对性优化：首先摒弃了薄壁折弯的支架结构形式，采用实体块式结构提升整体抗扭刚度，避免叉车在不平路面作业时支架受扭变形导致液压缸密封件偏磨；其次所有受力棱边均做了圆弧过渡处理，消除铣削加工后的应力集中点，降低交变载荷下的疲劳开裂风险；建模过程中对安装贴合面做了平面度约束，保证装配后支架与安装面完全贴合，避免局部点接触带来的压溃问题。从安装边界来看，支架的整体外轮廓尺寸适配叉车桅杆内侧的安装空间，不会与门架滚轮、液压管路、链条组件产生运动干涉，铰接端的开口尺寸适配标准液压缸的杆端连接耳宽度，安装孔的孔径匹配行业通用的铰接销轴直径，现场装配时可直接替换原有老化、变形的同类型支架，不需要额外加工转接件。在实际设备运维场景中，这类支架属于叉车液压系统的易损受力件，长期满载作业后容易出现销孔磨损、支架变形甚至开裂的问题，精准的三维模型能够帮助维修人员提前核对安装尺寸，也能为结构设计人员做同类型重载连接支架的设计提供参考，建模时保留了所有关键安装尺寸与结构细节，可直接用于工程出图、装配干涉校验、有限元受力分析等场景，帮助技术人员快速评估结构的载荷承载能力，优化局部薄弱区域的结构尺寸。

　　对于三维建模从业者而言，该模型的结构布局也体现了重载连接部件的典型设计逻辑：优先保障受力路径最短，让载荷从液压缸输出端直接通过支架本体传递到车体结构，避免多余的结构弯折带来的附加力矩；其次兼顾装配工艺性，所有安装孔均为通孔设计，加工时可一次装夹完成孔系加工，降低加工难度与装配对位难度；表面结构简洁无多余凸起，既减少了铸造或铣削加工的材料浪费，也避免了应力集中带来的结构失效风险。在叉车的实际作业循环中，无论是满载货物起升时的静载荷，还是门架前倾后仰时的动载荷，亦或是紧急制动时的冲击载荷，该支架的结构形式都能将载荷均匀分散到整个本体结构上，不会出现局部应力过高的问题，中央铰接区域的加厚结构也能有效抵抗销轴传递的剪切力，保证连接结构在全生命周期内的可靠性。
