便携式小型空气压缩机结构设计

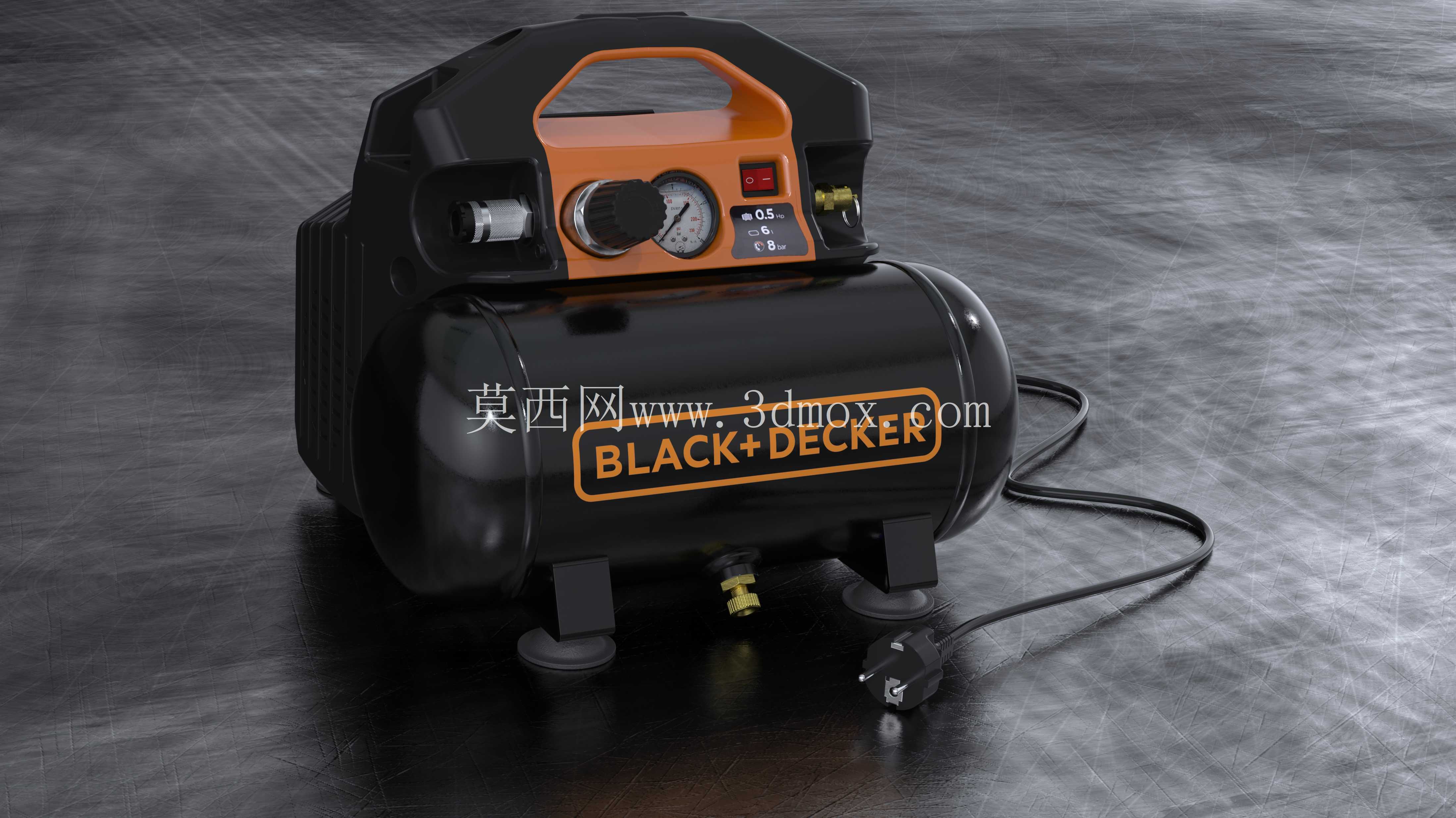

　　这款小型便携空压机的设计，首先瞄准的是家装维修、户外小型作业、DIY工坊这类没有固定气源的场景，日常给轮胎充气、给气动钉枪/小风炮提供动力、吹除设备缝隙积尘都能覆盖，相比大型固定式空压机，它不需要固定安装位，单人就能拎着转移作业点，适配零散、移动性强的作业需求。从功能结构上看，顶部集成的操控区把调压旋钮、气压表、电源开关、快插出气口集中布置，操作时不用弯腰绕到机身侧面，站着就能完成气压调节、管路接驳的动作，符合手持移动设备的人机交互逻辑；卧式储气罐采用短粗的圆柱造型，既保证了基础的储气量来稳定输出气压，又不会因为罐体过长导致整机重心偏移，拎行或者放置时都不容易侧翻。

　　底部的四个橡胶减震脚垫不是随便布置的，前后脚垫的间距刚好覆盖罐体的支撑投影面，开机时泵头产生的振动能通过脚垫直接传导到放置平面，不会出现整机在地面滑移的情况，脚垫的压缩量也经过匹配，不会因为过硬导致振动传递到把手震手，也不会过软导致放置时机身倾斜。顶部的一体化提手做了内凹的弧形贴合面，拎持时手掌的受力面均匀，不会出现窄边勒手的问题，提手和上部泵头护罩做成一体结构，既减少了额外的连接零件，也能在搬运时对泵头、表盘这些脆弱部件形成防护，哪怕轻微磕碰也不会直接损伤核心操控元件。

　　设计时的尺寸边界卡得很严，整机宽度控制在普通家用置物架的层板进深范围内，平时不用时可以直接塞到工具柜下层或者工作台底下，不会占用过多的储物空间；电源线的出线位置设在罐体侧下方，收纳时可以直接把线绕在罐体和脚垫之间的空隙里，不会出现线缆散乱勾挂的问题，插头位置也做了防弯折的护套，经常拖拽也不容易出现线芯断裂的情况。调压旋钮的阻尼做了分段设计，小范围微调气压时转动阻力偏大，不会因为误碰导致输出气压突变，快速泄压时又能顺畅拧动，匹配不同作业的调节需求；气压表的刻度做了高对比度设计，户外强光下也能清晰读取出气压力值，不用凑近就能判断当前气压是否符合工具使用要求。

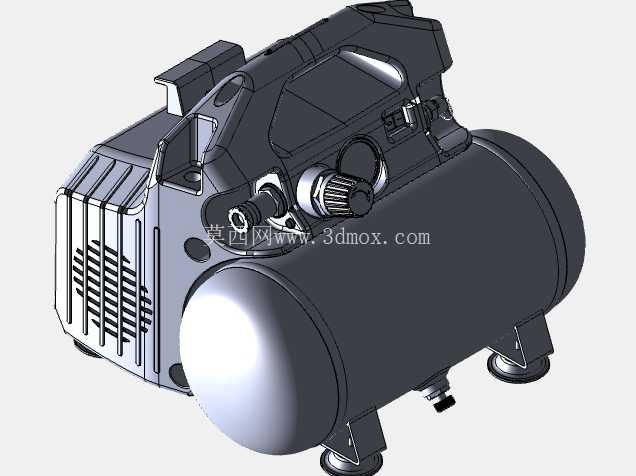

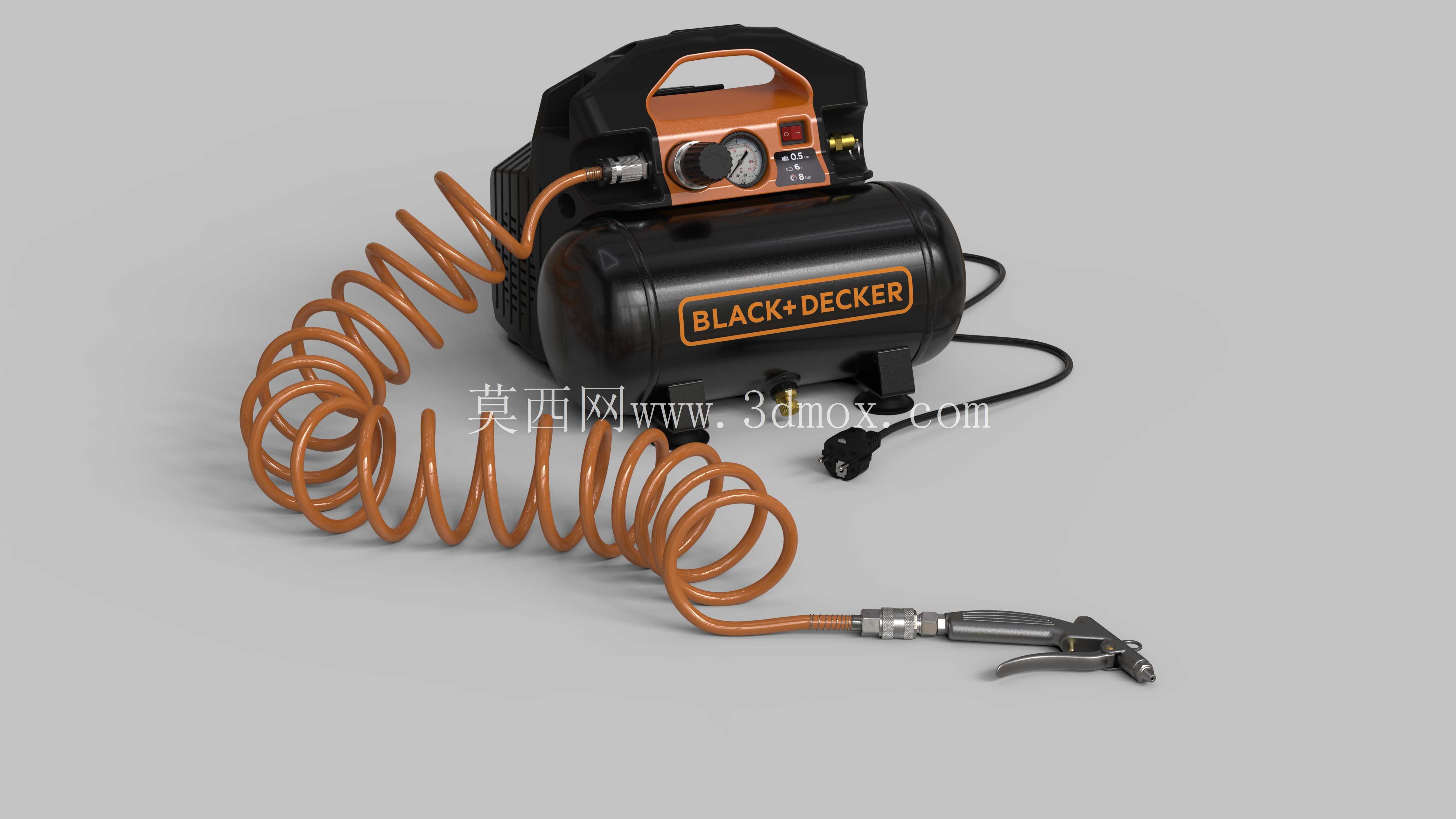

　　快插出气口选用通用的标准接口，市面上常见的气动气管、充气接头都能直接接驳，不需要额外配备转接头，降低了使用的配件成本。泵头的散热筋顺着气流方向布置，开机时散热风扇产生的气流能顺着筋片间隙流过，带走泵头压缩空气产生的热量，连续作业半小时以上也不会出现过热停机的情况，满足小型作业的连续使用需求。罐体底部的排水阀设在最低位置，日常维护时不用倾斜机身就能排掉罐内积存的冷凝水，避免罐体内部长期积水锈蚀，延长整机的使用寿命。整个机身的外壳拼接缝都做了错位设计，日常使用时溅上去的水、灰尘不会直接顺着缝隙进到内部的电气元件里，哪怕在潮湿的户外作业场景下使用，也能降低电气故障的概率。从建模逻辑上看，这款产品的结构拆分完全按照实际装配顺序来，先做储气罐的主体曲面，再匹配安装脚架、泵头固定座的安装位，之后叠加上部的操控护罩、提手结构，最后细化旋钮、表盘、接口这些细节特征，所有的安装孔位、配合间隙都和实际量产的装配公差匹配，不管是做结构验证还是外观渲染都能直接复用，不会出现特征错位、配合干涉的问题。
