密尔沃基2加仑M18便携紧凑型空压机结构

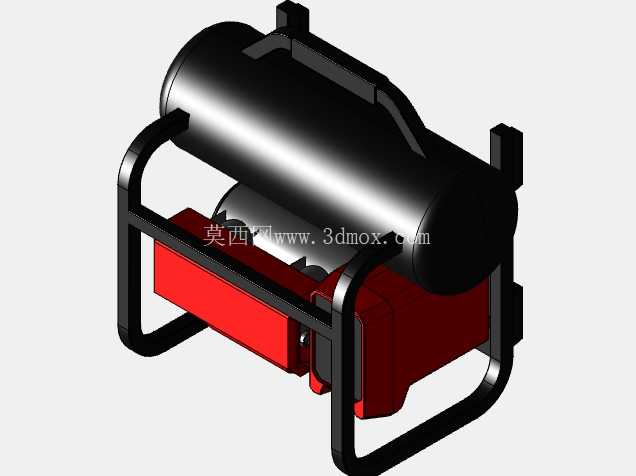

　　这款紧凑型压缩设备的三维结构，核心面向户外无固定气源的作业场景做适配，常见于装修现场的钉枪供气、车辆应急补胎、小型气动工具驱动、户外广告安装的气动打钉、家装维修的吹尘与小件喷涂作业，区别于车间固定式大容量空压机，它的设计核心优先平衡便携性与基础供气能力，解决移动作业场景下气源获取不便的痛点。从功能特性来看，设备集成了储气单元、压缩主机、动力舱与防护框架四个核心模块，2加仑的储气罐采用卧式布局布置在设备左侧，罐体做圆弧封头处理，既保证承压能力，也能压缩整体横向占用空间，避免突出结构在搬运过程中发生磕碰。

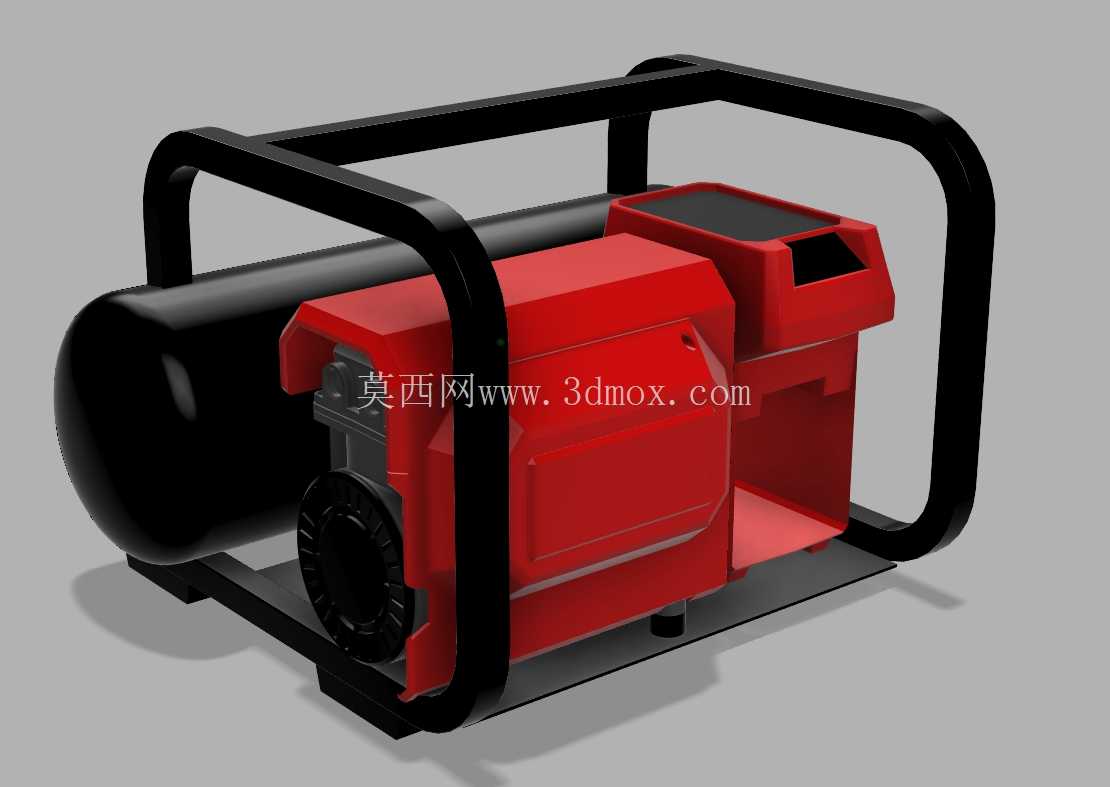

　　压缩主机与动力单元集成在右侧红色壳体内部，壳体表面做了格栅式的散热筋结构，不需要额外加装散热风扇，依靠设备运行时的自然空气流通带走压缩过程产生的热量，适配间歇式作业的负载特性，避免长时间高负荷运行导致的过热问题。外围的黑色管状防护框架是整个设计的核心结构亮点，框架采用一体化弯管成型，上下两层环绕式布局，底部框架直接作为设备的支撑脚，接触地面的位置预留了减震垫安装位，运行时可以抵消压缩主机往复运动产生的震动，降低整机移位与噪音传递；上部框架同时作为搬运提手，握持位置做了弧度适配，单人即可完成整台设备的转移，不需要额外加装可拆卸提手，减少零散部件的丢失风险。

　　设计思路上，整个模型优先还原整机的实际安装边界与外部装配尺寸，没有做内部细碎零件的过度复刻，核心目的是给做设备布局、工装适配、作业场景模拟的结构工程师提供准确的外形参考，比如在做装修作业的工具套装配套设计、车载工具舱的布局规划、户外作业的工具收纳方案时，可以直接调用该模型做干涉检查，不需要自行测量设备尺寸。从尺寸边界来看，整机的横向长度控制在普通成年人手臂可环抱的范围，竖向高度不超过400mm，宽度方向不超过250mm，刚好可以放入常规的车载工具箱下层储物格，或者装修工人的工具推车隔层内；所有外部操作接口都布置在设备正面靠近边缘的位置，包括气路快插接口、压力调节旋钮、电源开关，操作时不需要挪动设备即可完成所有调节动作，快插接口的位置预留了足够的操作空间，常规的单手快插接头可以直接插拔，不会被周边框架结构干涉。设备的重心经过配平设计，储气罐侧重量稍大，刚好抵消右侧动力单元的重量，提起上部提手时整机保持接近水平的状态，不会出现一侧倾斜磕碰的问题；底部支撑脚的四个接触点共面，放置在不太平整的作业地面时，也能保持稳定，不会出现运行时晃动移位的情况。壳体的分模线沿着设备的棱线布置，既方便生产时的注塑脱模，也能避免日常使用中缝隙积灰难以清理，红色的壳体表面做了磨砂纹理处理，轻微的磕碰划痕不会过于明显，适配工地、装修现场这类复杂使用环境的耐磨需求。

　　在做三维建模还原时，重点校准了防护框架与内部罐体、主机壳体的间隙，框架与内部部件之间预留了10mm以上的安全距离，即使框架受到外力撞击产生轻微变形，也不会直接磕碰内部的储气罐与主机部件，提升设备的抗摔性能；储气罐与主机之间的连接管路沿着框架内侧布置，用管卡固定在框架上，避免搬运过程中管路晃动产生磨损，也让整机外观更加整洁，没有外露的杂乱管线。这类小型便携压缩机的应用场景还覆盖了家用DIY作业、小型木工坊的轻负载作业、户外露营的充气类装备供气，它的紧凑尺寸设计让它不需要占用固定的存放空间，闲置时可以放在储物柜角落或者车载后备箱，不会像大型空压机那样需要专门的存放区域。模型还原的尺寸比例完全匹配实物的实际安装边界，在做车间工位布局、工具收纳系统设计、车载改装方案时，可以直接导入模型做空间校核，确保设备放置、搬运、操作的空间都满足人机工程要求，不会出现预留空间不足导致的操作不便问题。
