小型往复式空气动力装置结构设计

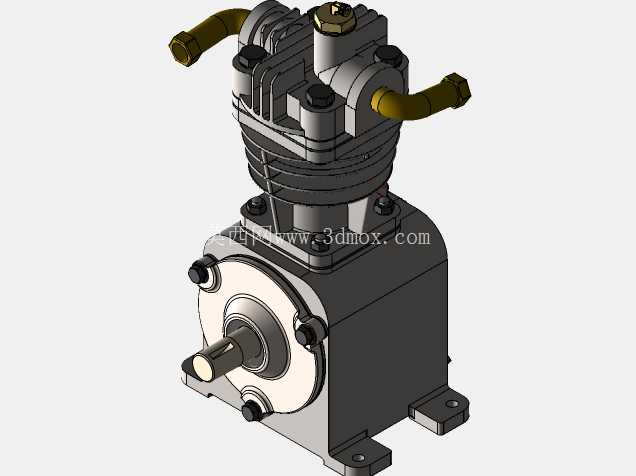

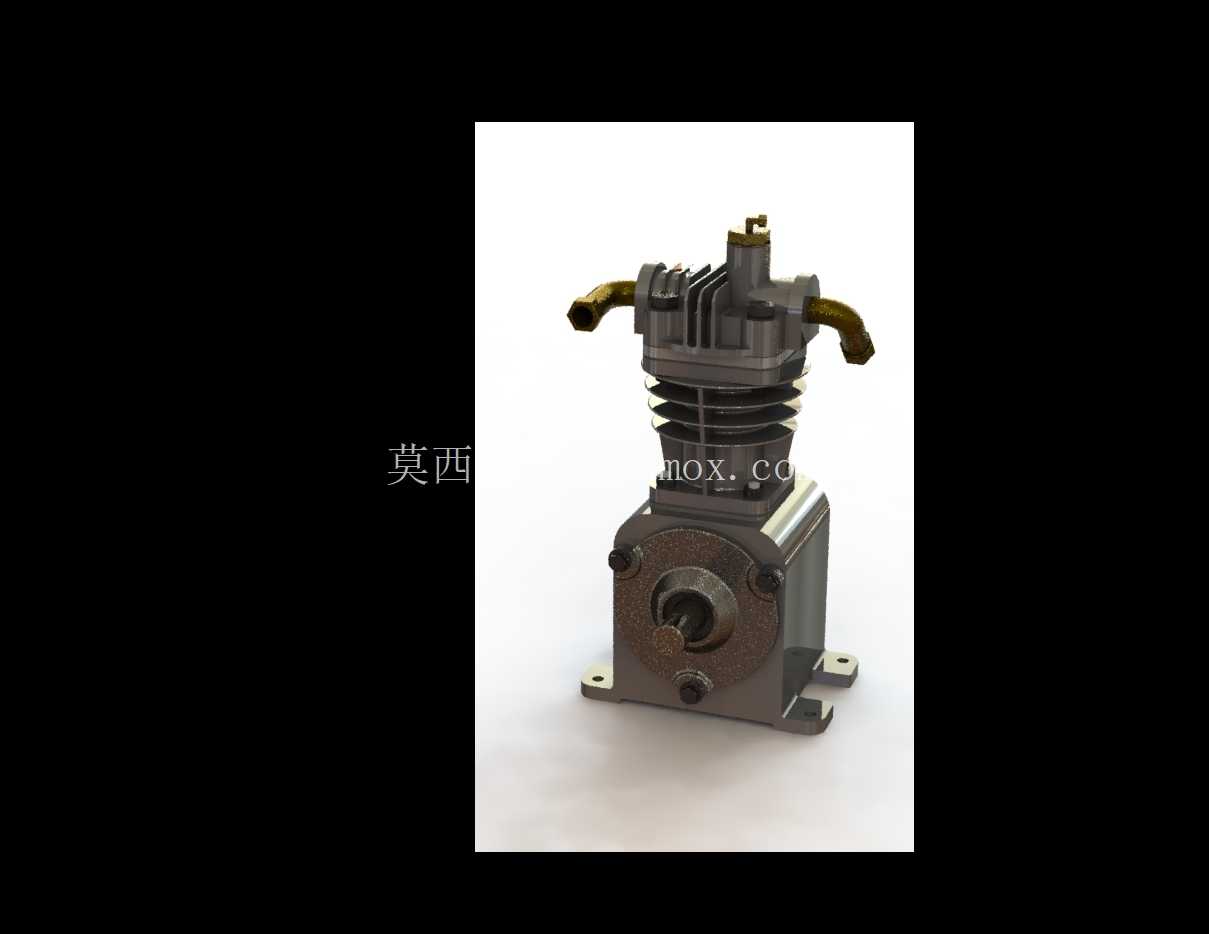

　　在小型气动系统的实际应用场景里，这类往复式空气动力单元常作为小型气动工具、实验台气动回路、便携气动设备的核心动力源，区别于大型工业压缩机组的集中供气模式，这类小型单元可独立完成压缩空气产出与动力输出，无需依赖厂区集中供气管网，适合野外小型作业、教学实验演示、便携气动装备配套等分散式用气场景。从结构设计逻辑来看，整个装置采用立式布局，下部为曲轴箱集成安装底座，底座预留的两个安装支脚带有标准安装孔位，可直接通过螺栓固定在设备机架或者实验台面上，安装边界的孔位间距适配常规小型设备的安装型材间距，不需要额外加工转接板，降低配套安装的加工成本。

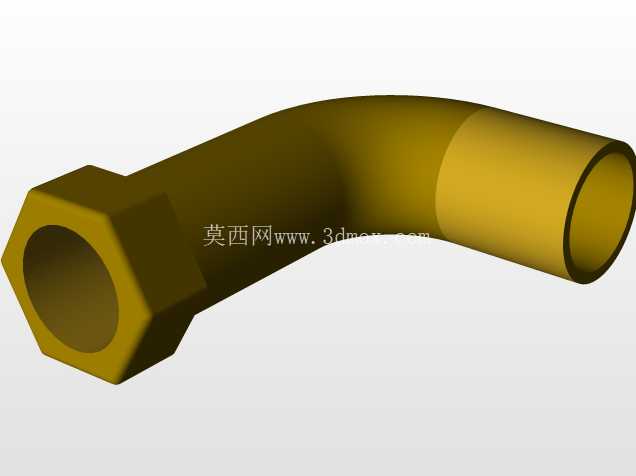

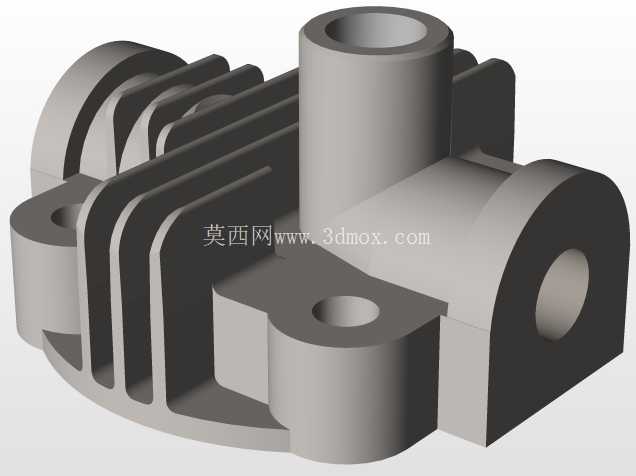

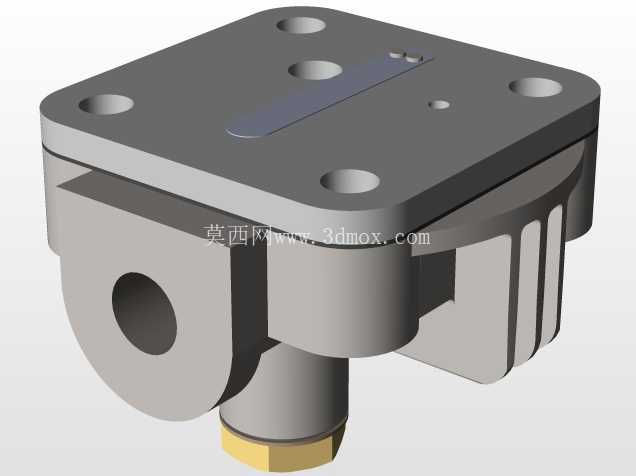

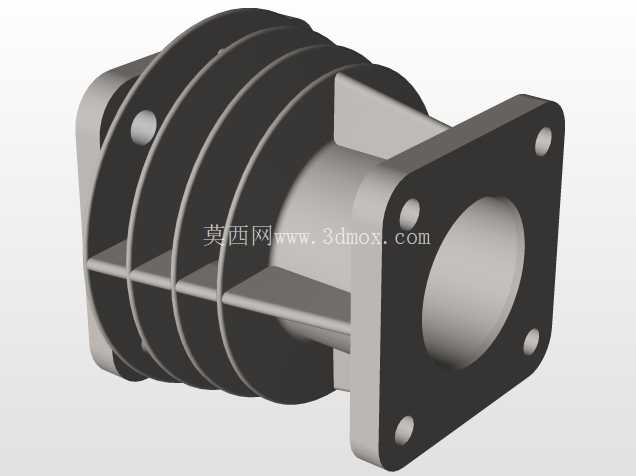

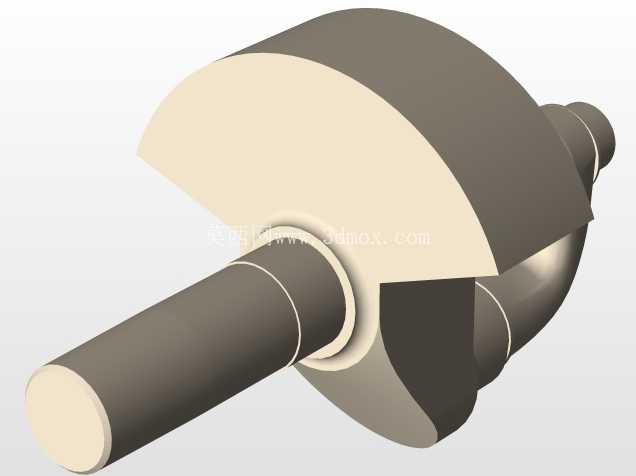

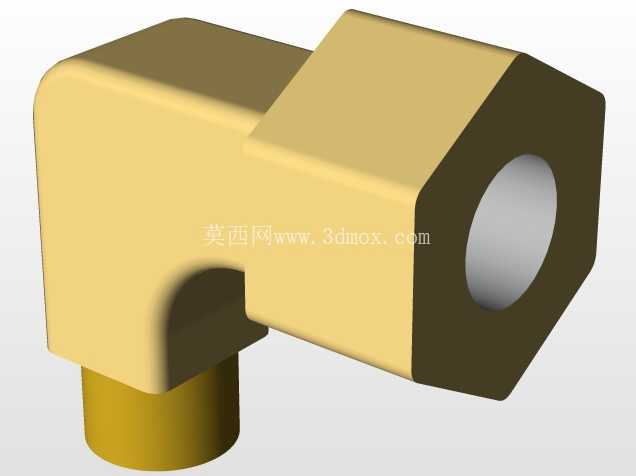

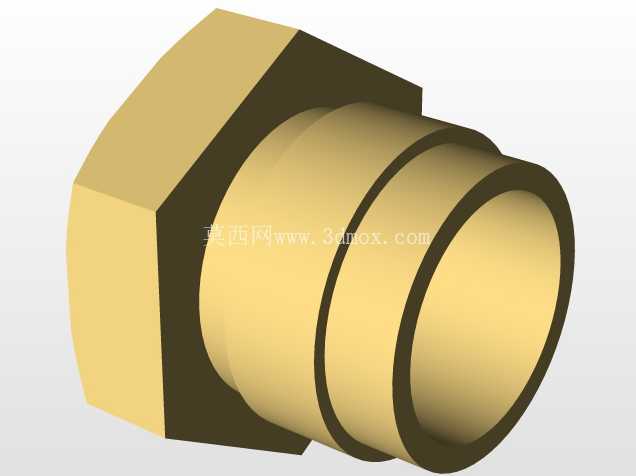

　　中部为气缸散热段，外置的多层散热鳍片沿着气缸周向均匀分布，在设备连续运转过程中，可通过自然对流带走气缸压缩过程产生的热量，避免缸内温度过高导致密封件过早老化，同时也能稳定压缩空气的输出温度，减少后续回路里冷凝水的析出量。顶部为阀组与进出气接口，两个侧向伸出的管路接头分别对应进气与出气通路，接头采用标准外螺纹结构，可直接对接常用规格的气动软管，不需要额外定制转接头。曲轴端从箱体侧部伸出，作为动力输入或者动力输出的接口，可根据实际使用场景连接电机驱动作为压缩空气产出单元，也可接入高压气源作为气动马达输出旋转动力，这种双向适配的结构设计，让该装置可覆盖两类不同的使用需求，既可以作为小型气源使用，也能作为低速大扭矩的气动动力单元使用。

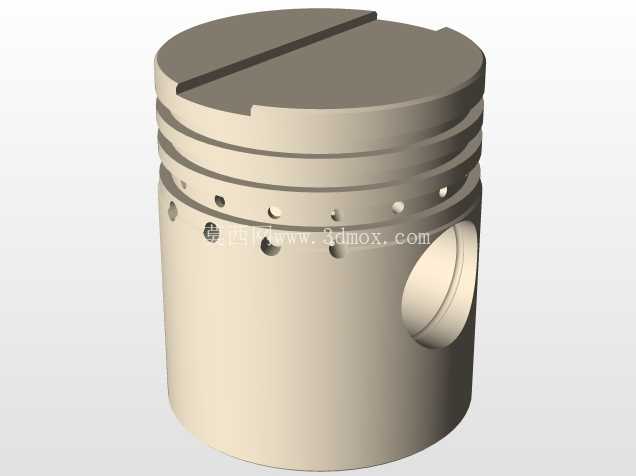

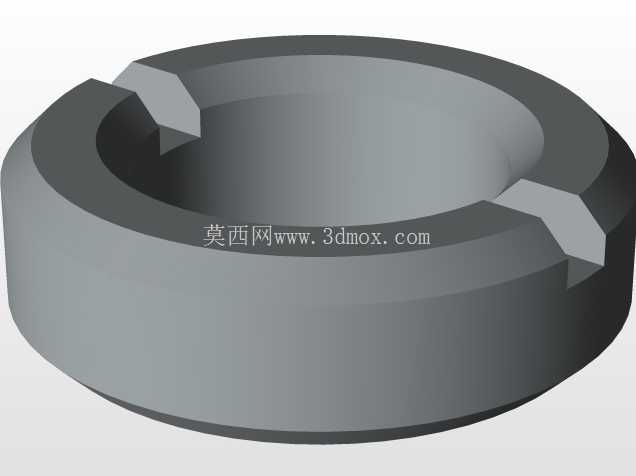

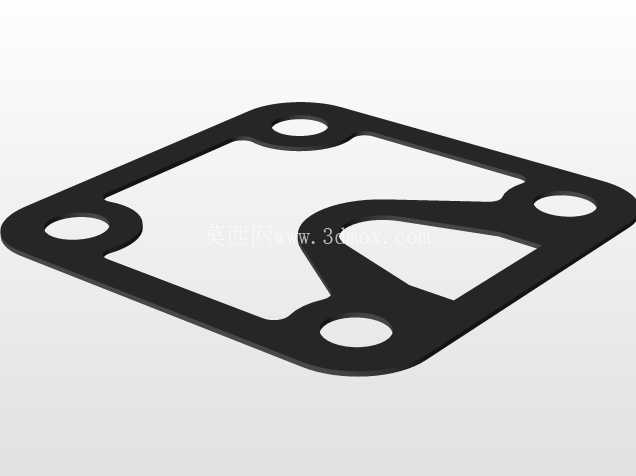

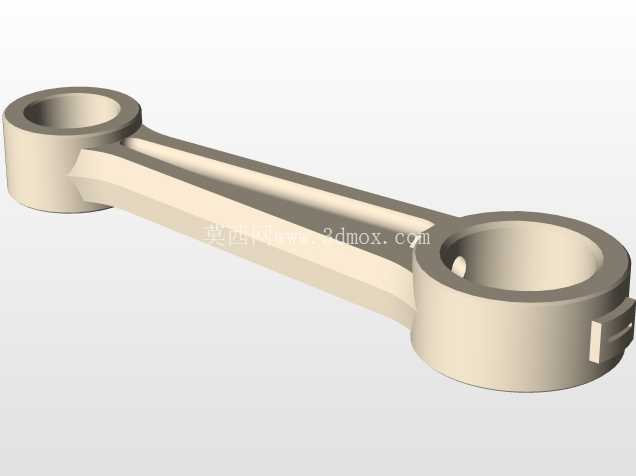

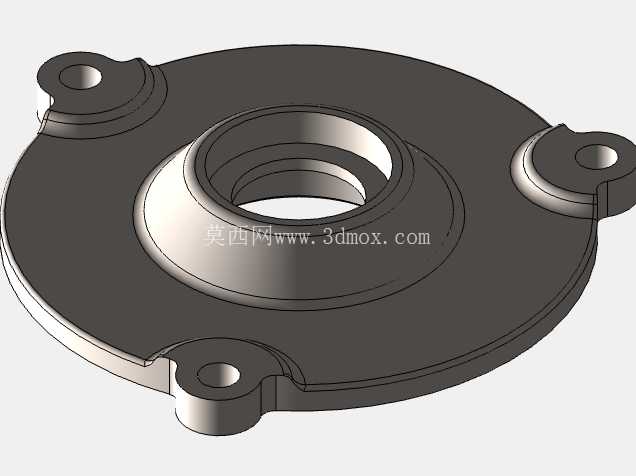

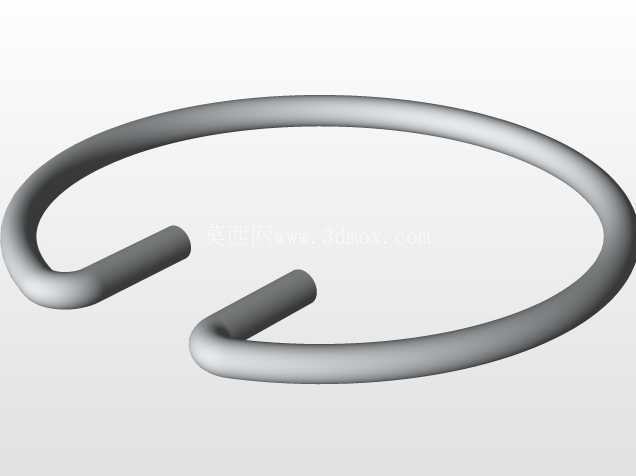

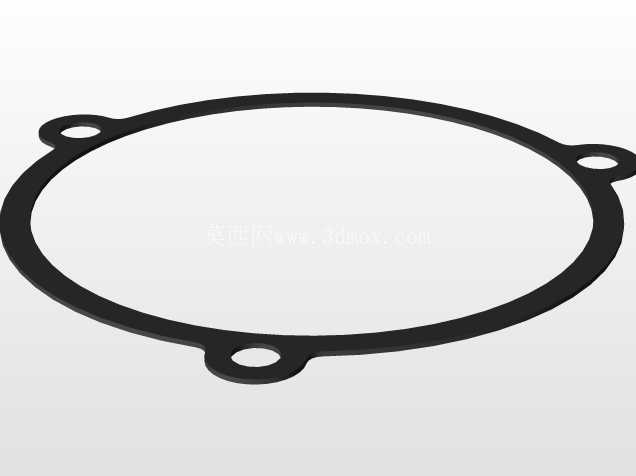

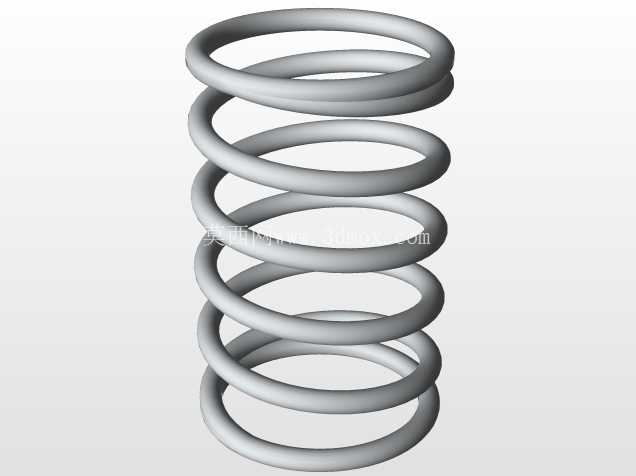

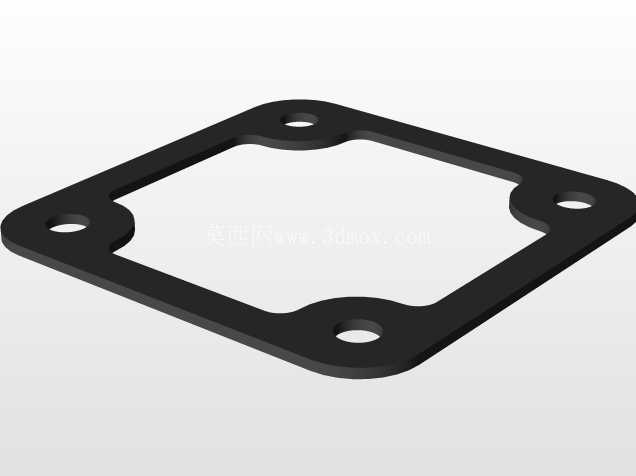

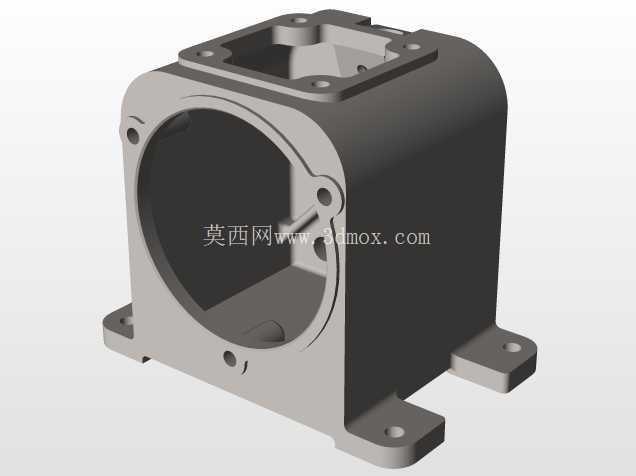

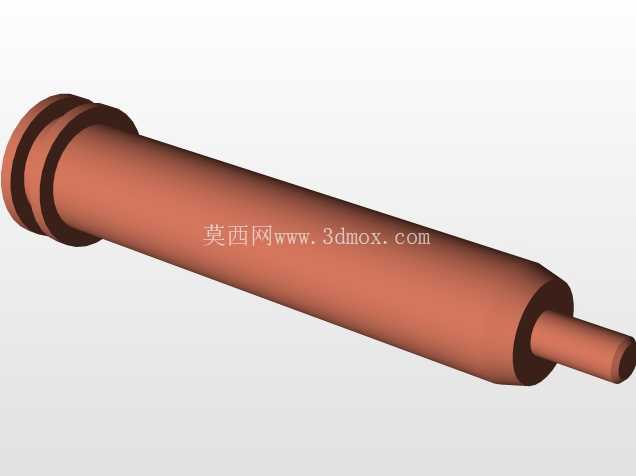

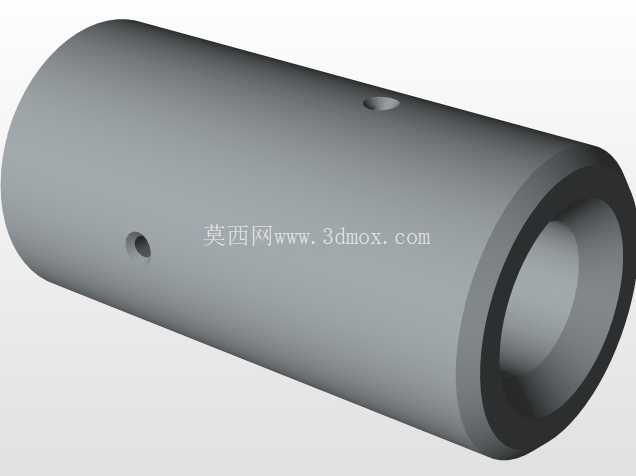

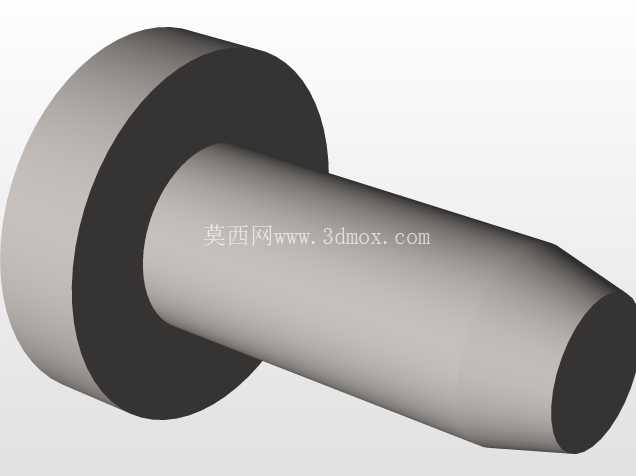

　　在结构细节处理上，曲轴箱采用分体式合箱结构，合箱面加工有密封槽，可安装密封垫片防止润滑油渗漏，内部的曲轴连杆机构采用飞溅润滑方式，不需要额外配置润滑油泵，简化了整体结构，降低了设备的维护频率。气缸内壁做了珩磨处理，表面粗糙度满足活塞环的密封要求，可减少往复运动过程中的漏气量，提升容积效率。活塞部分采用组合式活塞环结构，兼顾密封与耐磨性能，在常规使用工况下可保证较长的无故障运行周期。进出气阀组采用舌簧阀结构，响应速度快，适合这类小排量往复式结构的配气需求，阀片采用弹性合金材料，可承受高频次的往复开闭动作，不易出现疲劳断裂问题。

　　从安装适配性来看，整个装置的外形尺寸紧凑，立式布局占用的水平安装面积小，适合在空间受限的小型设备内部安装，整体重心沿着安装支脚的中心轴线分布，运转过程中产生的振动较小，不需要额外配置厚重的减震底座，直接固定在机架上即可满足运行稳定性要求。在实际选型配套过程中，这类小型单元可根据用气需求匹配不同规格的储气罐，组成完整的小型供气系统，也可直接连接气动执行元件完成短时间的动力输出，比如配套小型气动夹具、实验用气动加载装置、便携气动拆装工具等场景，都能通过该装置获得稳定的动力支持。设计过程中充分考虑了零部件的通用性，大部分紧固件、密封件都采用标准件，后期维护更换配件时不需要定制特殊规格零件，可有效降低设备的全生命周期使用成本。散热鳍片的排布方向顺着设备运行时的自然气流方向，即使在没有强制风冷的条件下，也能保证足够的散热效率，适合在没有额外散热配套的简易场景下使用。侧部伸出的曲轴接口采用标准轴径与键槽结构，可直接匹配常规规格的联轴器、带轮等传动零件，方便用户根据自身的传动需求选择对应的连接方式，不需要对轴端进行二次加工。
