CN10系列微型气缸三维结构设计

这款微型气缸是气动传动系统里的核心执行元件，主要面向紧凑安装空间下的直线往复驱动场景，在小型自动化装配工位、电子元器件分拣设备、轻工包装辅助机构、小型工装夹具的夹紧动作模块中都有广泛应用，能够在压缩空气的驱动下完成精准的直线推压、顶升、夹持动作，相比同行程的大缸径气缸，它的占用空间更小，适配设备轻量化、小型化的设计趋势。

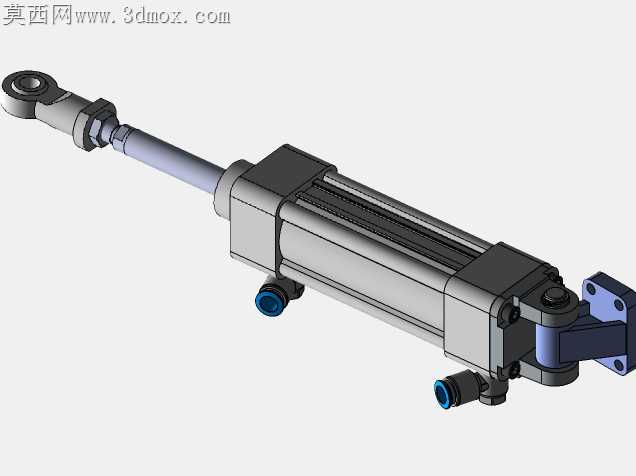

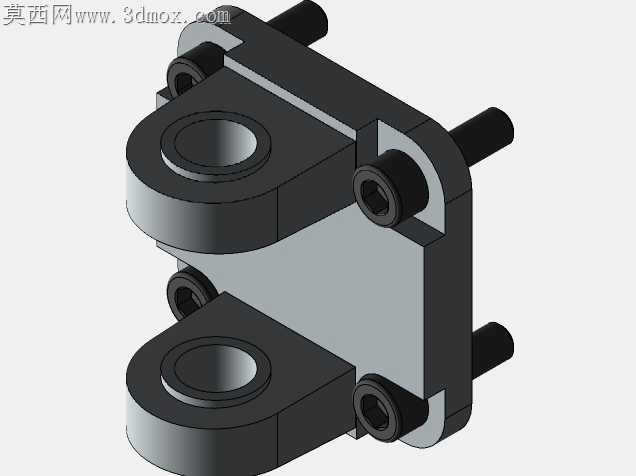

从功能特性来看，这款气缸采用双作用气动驱动逻辑，缸体两端预留了标准气嘴接口，可通过换向阀控制压缩空气的进出方向，实现活塞杆的伸出与回缩动作，活塞杆端部配置了鱼眼铰接接头，缸体尾部带有安装摆座，既可以完成固定方向的直线驱动，也能适配小角度摆动的铰接安装场景，避免安装对位偏差带来的杆体侧向受力问题，有效延长气缸的实际使用寿命。缸体外部集成了可调缓冲结构，能够在活塞杆行程末端降低冲击，减少动作过程中的振动与噪音，适配有平稳动作要求的精密工位。

在设计思路上，这款气缸遵循气动元件的模块化设计逻辑，将缸筒、端盖、活塞、活塞杆、密封件、安装附件做了拆分式结构设计，各部件之间的配合公差经过反复校核，既保证了缸腔的气密性要求，也兼顾了后期维护更换易损件的便利性。缸体主体采用硬质阳极氧化铝合金材质，在保证结构强度的前提下尽可能降低整体重量，活塞杆表面做了镀硬铬处理，提升表面耐磨性能与防锈能力，适配多尘、轻度潮湿的常规工业车间环境。

从尺寸与安装边界来看，这款气缸缸径为40mm，额定行程为80mm，整体轴向尺寸控制在紧凑范围内，缸体外部的安装孔位、铰接点位置都遵循通用气动元件的安装尺寸规范，不需要额外定制转接件就可以直接替换同规格的标准气缸，安装时需要预留活塞杆伸缩的轴向空间，同时在缸体两侧预留气路接头的安装与管路走线空间，尾部铰接座的转动范围内不能有其他结构干涉，保证气缸动作过程中不会与周边设备部件发生剐蹭。整套结构完整还原了气缸的内部装配关系与外部安装接口，能够直接用于设备布局的干涉校验、气动系统的动作模拟演示，也可以作为小型非标设备设计时的标准元件选型参考，帮助工程师快速完成设备的气动回路布局与安装空间校核。
